Trafo Terpasang 100 Kva 13,8 Kv

Wenzhou XiFa Electric Power Equipment Co, Ltd adalah perusahaan yang terutama bergerak dalam produksi transformator. Ini telah membentuk tim teknis yang profesional dan memiliki pekerja terampil. Trafo Padmounted 100 kva 13,8 kv dirancang dan dikembangkan menggunakan teknologi canggih dan bahan berkualitas tinggi. Ini telah lulus berbagai jenis laporan pengujian dan mematuhi standar internasional seperti IEC. Trafo ini dapat memberi Anda layanan yang aman dan andal untuk waktu yang lama, serta dapat memenuhi kebutuhan ekonomis dan efisien Anda dengan mengurangi kerugian.

mengirimkan permintaan

Deskripsi Produk

Daya terukur trafo yang dipasang di bantalan ini 100 kva 13,8 kv didinginkan oleh ONAN. Tegangan primer adalah 13,8kV dan rentang tap ±2*2,5% (NLTC). Tegangan sekunder dapat disesuaikan dan dipilih. Mereka membentuk grup vektor Dyn11.

Didesain dengan teknologi canggih dan menggunakan material dan komponen berkualitas tinggi, sehingga memastikan trafo padmounted 100 kva 13,8 kv memiliki kualitas yang dapat diandalkan dan waktu pengoperasian yang lama. Peralatan ini dibuat dengan cermat dari lembaran baja silikon berorientasi permeabilitas tinggi, belitan konduktif dengan kemurnian tinggi, bahan insulasi tahan penuaan, dan komponen tersegel yang tahan lama. Kualitas komponen inti dikontrol secara ketat untuk menjamin stabilitas seluruh mesin dari sumbernya.

Dengan ketahanan yang luar biasa terhadap sengatan listrik dan korosi akibat kelembapan, trafo Padmounted 100 kva 13,8 kv memiliki kinerja isolasi yang sangat baik. Ia dapat beradaptasi dengan berbagai kondisi iklim luar ruangan. Selama pengoperasian, getarannya rendah dan kebisingannya rendah, dan kehilangan tanpa beban serta kehilangan beban terkontrol dengan baik, menghasilkan efek penghematan energi dan pengurangan konsumsi yang baik.

Struktur mekanis trafo padmounted 100 kva 13,8 kv stabil dan andal, dengan tingkat kepatuhan perlindungan penyegelan yang memenuhi standar. Ini secara efektif mencegah masalah kebocoran oli dan menggabungkan fitur perlindungan dan keselamatan.

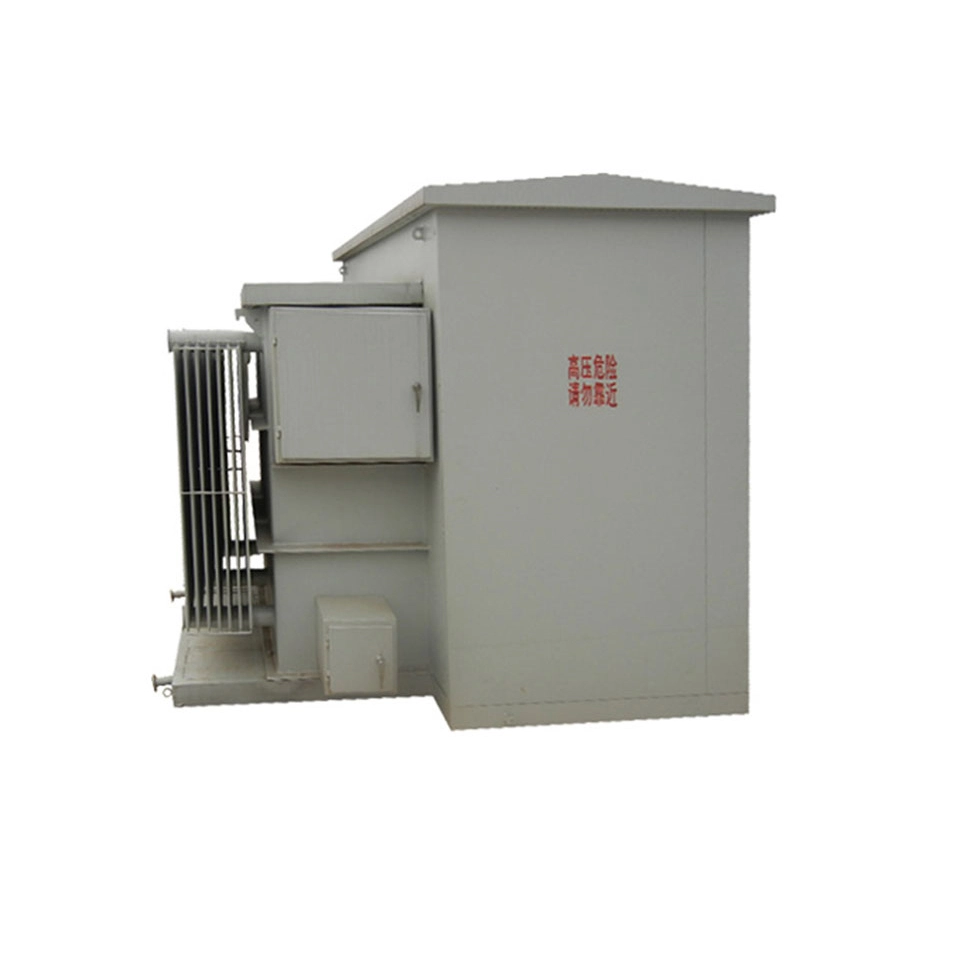

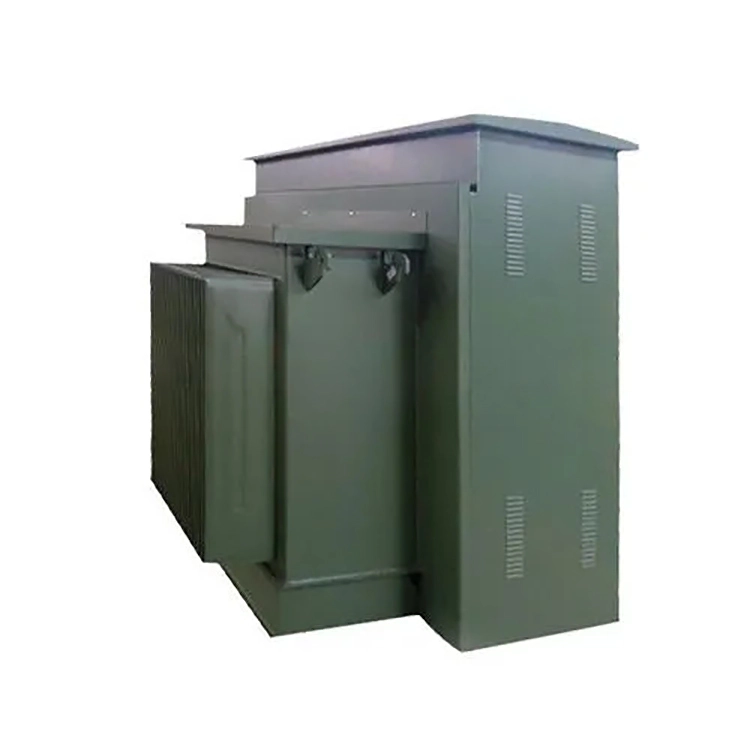

Padmounted Transformer 100 Kva 13 8 Kv

Parameter teknis:

Nama Produk	trafo terpasang 100 kva 13,8 kv
Metode Pendinginan	ONAN
Tegangan Primer (HV).	13,8 meter persegi
Tegangan Sekunder (LV).	120/240V / 480V / 600V
Impedansi	1,5% hingga 4%
Ukuran	1200x965x910mm
Tidak Ada Kehilangan Beban	≤280W
Kehilangan Beban	≤1010W
Ketuk Rentang Pengubah	±2×2,5%
Tingkat Pengaturan Tegangan	≤3%
Kelas Isolasi	HV:17kV, LV:1.2kV

Untuk trafo terpasang 100 kva 13,8 kv yang sedang beroperasi, misalkan terjadi hubung singkat logam tiga fasa pada stopkontak samping bertegangan rendah pada trafo, namun sekring samping bertegangan tinggi tidak putus dan pemutus arus stopkontak 13,8 kV pada gardu induk hulu juga tidak putus. apa kemungkinan penyebab fenomena ini?

Periksa salah satu situasi berikut:

1. Apakah arus pengenal sekring terlalu besar, apakah sekring sudah tua namun tidak putus, atau apakah sekring dan mekanisme penghubung sakelar beban macet.

2. Apakah setelan proteksi arus lebih untuk pemutus arus hulu disetel terlalu tinggi dan nilai arus hubung singkat tepat berada di zona mati proteksi.

3. Karakteristik gangguan internal pada trafo yang dipasang pada bantalan 100 kva 13,8 kv dapat terjadi. Trafo itu sendiri telah mengalami korsleting atau kegagalan inti antar-belokan, yang mengakibatkan arus hubung singkat dibatasi pada nilai yang relatif rendah (namun masih jauh lebih tinggi dari arus pengenal), yang tidak cukup untuk langsung melelehkan sekering namun cukup untuk menyebabkan pemanasan terus-menerus.

4. Periksa apakah trafo 100 kva 13,8 kv yang dipasang di bantalan ini terhubung di Dyn11 atau Yyn0. Apabila terjadi hubung singkat tiga fasa pada sisi tegangan rendah, akankah terjadi situasi pada sisi tegangan tinggi dimana arus fasa non gangguan tidak naik secara signifikan, sehingga mencegah pengaktifan proteksi urutan nol hulu atau urutan negatif.
