Ringkasan Artikel:Memilih Sakelar Isolator Sekring Tiga Fasa AC memerlukan pertimbangan yang cermat terhadap arus pengenal, kompatibilitas sekering, konfigurasi tiang, dimensi pemasangan, dan perlindungan hubung singkat. Wenzhou Xifa Electrical Equipment Co., Ltd. menyediakan komponen distribusi daya untuk rakitan transformator, panel listrik, dan sistem tenaga industri. Panduan ini menjelaskan faktor-faktor utama yang harus diperiksa pembeli sebelum memilih model yang sesuai.

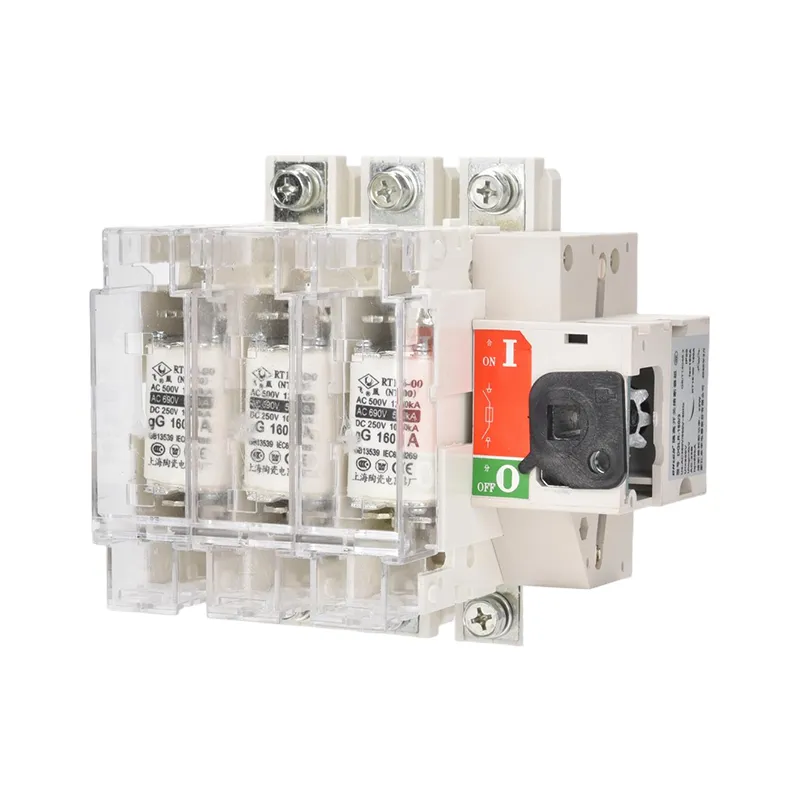

Saat memilih Sakelar Isolator Sekring Tiga Fasa AC, pertama-tama kita mempertimbangkan peralatan yang akan dilayaninya dan kondisi pengoperasian rangkaian. Aplikasi seperti lemari distribusi, rakitan trafo, dan sistem tenaga industri mungkin memerlukan peringkat arus, pengaturan pemasangan, dan karakteristik proteksi yang berbeda.
Sebelum membandingkan model, pembeli harus memastikan tegangan sistem, arus pengoperasian yang diharapkan, karakteristik beban, arus hubung singkat yang tersedia, lingkungan pemasangan, dan konfigurasi tiang yang diperlukan.
Misalnya, isolator sekering yang dipasang pada sisi tegangan rendah transformator distribusi harus sesuai dengan nilai rangkaian dan skema proteksi rakitan lengkap. Memilih model berdasarkan rating saat ini saja dapat mengakibatkan masalah kompatibilitas selama instalasi atau pengoperasian.
Tinjau ketersediaannyale konfigurasi odan itu AC Tiga Ph.DIsolator Sekring ase Spenyihir Besebelum menyelesaikan spesifikasinya.
Arus bingkai dan arus pengenal sekering menggambarkan karakteristik yang berbeda. Bingkai saat iniidentitasnyayaitu tkelas saklar saat ini, sedangkan arus pengenal sekering mengacu pada nilai nominal sekering yang dipasang. Sekering harus kompatibel dengan sakelar dan cocok untuk melindungi sirkuit sebenarnya.
Menurut spesifikasi produk yang disediakan dari Wenzhou Xifa Electrical Equipment Co., Ltd., peringkat arus bingkai yang tersedia berkisar dari 63 A hingga 630 A.
| Bingkai Saat Ini | Peringkat Sekering Terdaftar | Ukuran Sekring |
|---|---|---|
| 63 A | 10, 20, 30, 40, 50, 63A | 00C |
| 160 A | 63, 80, 100, 125, 160 A | 0 |
| 250 A | 160A; 200, 250 A | 0; 1 |
| 400 A | 300, 315, 400 A | 2 |
| 630 A | 400, 500, 630 A | 3 |
Catatan: Nilai-nilai ini merangkum parameter produk yang disediakan. Konfirmasikan jenis sekring yang kompatibel dan nilai pastinya untuk model yang dipilih sebelum memesan.
Sekering harus dipilih berdasarkan beban, ampacity konduktor, dan koordinasi proteksi yang diperlukan. Sirkuit motor dan sirkuit transformator mungkin mempunyai arus awal dan karakteristik gangguan yang berbeda, sehingga peringkat sekering yang sama tidak sesuai untuk setiap aplikasi.
Sakelar Isolator Sekring Tiga Fasa AC menggabungkan isolasi sirkuit dengan perlindungan arus lebih berbasis sekering. Pembeli harus mengevaluasi fungsi-fungsi ini secara terpisah untuk memastikan bahwa perangkat memenuhi persyaratan pemasangan.
Sekering saja tidak menentukan kinerja hubung singkat dari seluruh rakitan. Sakelar, sekering, konduktor, dan peralatan pelindung hulu harus dikoordinasikan sesuai dengan kemampuan pengenalnya. Isolasi pemeliharaan juga harus mengikuti prosedur keselamatan kelistrikan yang berlaku.
Setelah memeriksa kompatibilitas kelistrikan, pembeli harus memverifikasi konfigurasi tiang, pengaturan pemasangan, dimensi keseluruhan, dan ruang sambungan. Informasi produk yang disertakan mencakup konfigurasi tiga kutub dan empat kutub, serta opsi pemasangan tipe depan dan tipe samping untuk model yang berlaku.
| Barang Seleksi | Apa yang Harus Diperiksa | Mengapa Itu Penting |
|---|---|---|
| Konfigurasi tiang | Model tiga kutub atau empat kutub | Cocok dengan persyaratan sirkuit dan isolasi netral. |
| Pengaturan pemasangan | Pemasangan tipe depan atau tipe samping | Memastikan kompatibilitas dengan tata letak panel. |
| Ukuran | Lebar, tinggi, kedalaman, dan posisi lubang pemasangan | Mencegah gangguan pada kabel dan komponen di sekitarnya. |
| Koneksi | Persyaratan pengaturan kabel atau busbar dan konduktor | Mendukung koneksi listrik yang andal. |
Misalnya, dimensi yang dipublikasikan untuk seri tipe depan 160 A mencantumkan dimensi A sebagai 164 mm untuk model tiga tiang dan 200 mm untuk model empat tiang. Perbedaan ini menunjukkan mengapa pembeli harus memeriksa gambar untuk konfigurasi yang tepat daripada berasumsi bahwa model dengan peringkat bingkai yang sama memiliki dimensi yang sama.
Sebelum memesan, bandingkan gambar dimensi pabrikan dengan tata letak panel. Berikan ruang yang cukup untuk pengoperasian pegangan, pembengkokan kabel, jarak listrik, dan penggantian sekring.
Dokumentasi teknis membantu pembeli memastikan apakah suatu produk memenuhi persyaratan proyek. Kami merekomendasikan untuk meminta lembar data produk, gambar dimensi, laporan pengujian yang berlaku, dan konfirmasi standar sekering yang kompatibel sebelum menyetujui model.
Wenzhou Xifa Electrical Equipment Co, Ltd mengkhususkan diri dalam penelitian, pengembangan, dan pembuatan produk distribusi daya untuk sistem 0,4 kV hingga 35 kV. Rangkaian produknya meliputi pemutus arus udara, pemutus arus kotak cetakan, trafo arus, trafo potensial, penangkal petir, dan sekering putus.
Terletak di Zona Pengembangan Ekonomi Yueqing, Zhejiang, Tiongkok, perusahaan ini merupakan perusahaan cabang dari Conso Electrical Science and Technology Co., Ltd., yang telah memproduksi trafo distribusi, gardu induk kompak, dan pemutus sirkuit vakum sejak tahun 2006.
Perusahaan menyatakan bahwa produknya diproduksi berdasarkan manajemen mutu ISO 9001 dan sistem manajemen lingkungan ISO 14001, dan spesifikasi teknis yang relevan memenuhi persyaratan CE dan UL. Pembeli harus meminta sertifikat yang berlaku atau laporan pengujian untuk memverifikasi status kepatuhan model tertentu.
Pertimbangan pembelian lainnya mencakup ketersediaan sekring cadangan, panduan pemasangan, waktu tunggu, dan dukungan teknis purna jual. Detail ini dapat mempengaruhi commissioning dan pemeliharaan, terutama bila sakelar merupakan bagian dari unit distribusi listrik yang lebih besar.
Untuk detail produk, kunjungi halaman produk Sakelar Isolator Sekring Tiga Fasa AC atau hubungi Wenzhou Xifa Electrical Equipment Co., Ltd.
Sakelar Isolator Sekering Tiga Fasa AC digunakan untuk mengisolasi sirkuit AC tiga fasa dan memberikan perlindungan arus lebih berbasis sekering dalam sistem distribusi tegangan rendah yang kompatibel. Aplikasi yang umum termasuk lemari distribusi, rakitan transformator, dan instalasi tenaga industri.
Periksa arus desain rangkaian, ampacity konduktor, karakteristik beban, dan kondisi gangguan. Kemudian pilih rangka sakelar dan peringkat sekering yang kompatibel berdasarkan koordinasi perlindungan yang diperlukan dan standar kelistrikan yang berlaku.
Arus bingkai mengidentifikasi kelas sakelar saat ini, sedangkan arus pengenal sekering mengidentifikasi nilai arus nominal dari sekering yang dipasang. Sekering yang dipilih harus kompatibel dengan sakelar dan cocok untuk melindungi sirkuit.
Pilihannya tergantung pada konfigurasi rangkaian dan apakah isolasi netral diperlukan. Konfirmasikan susunan tiang terhadap desain sistem, skema pembumian, dan aturan pemasangan yang berlaku.
Hanya jika perangkat tertentu diberi peringkat untuk tugas peralihan yang dimaksudkan. Periksa peringkat pengoperasian dan kategori pemanfaatan pabrikan daripada berasumsi bahwa setiap isolator dapat mengganggu arus beban normal.
Menyediakan tegangan sistem, nilai arus yang diperlukan, spesifikasi sekering, konfigurasi tiang, pengaturan pemasangan, dimensi pemasangan, kuantitas, dan standar yang berlaku. Diagram garis tunggal atau gambar panel dapat membantu memastikan kompatibilitas produk.
Memilih Sakelar Isolator Sekring Tiga Fasa AC memerlukan tinjauan cermat terhadap peringkat kelistrikan, karakteristik sekering, dimensi pemasangan, dan kondisi pengoperasian. Memeriksa detail ini sebelum memesan membantu mengurangi perubahan pemasangan dan mendukung pengoperasian yang andal dalam sistem distribusi. Wenzhou Xifa Electrical Equipment Co., Ltd. menyediakan informasi produk dan dukungan teknis untuk membantu pelanggan mengidentifikasi konfigurasi yang sesuai untuk aplikasi mereka.
-
