Sakelar Isolator 3 Tiang Menyatu 100a

Untuk Menghasilkan saklar isolator 3 kutub leburan 100a berkualitas tinggi, Wenzhou XiFa Electric Power Equipment Co., Ltd memiliki pemilihan bahan premium dan kontrol kualitas yang ketat. Di Wenzhou XiFa, setiap saklar isolator 3 kutub 100a yang menyatu mengadopsi tembaga resistansi rendah untuk kontak dan bahan isolasi tahan api untuk rumah. Setiap komponen saklar isolator 3 kutub 100a yang menyatu dipilih dengan cermat untuk memastikan keandalan, daya tahan, dan masa pakai yang lama. Di Wenzhou XiFa, setiap saklar isolator 3 kutub 100a yang menyatu akan menjalani beberapa pemeriksaan kualitas, termasuk inspeksi visual, pengukuran resistansi kontak, pengujian resistansi isolasi, dan uji operasi mekanis, untuk memastikan kinerja dan keamanan yang konsisten.

mengirimkan permintaan

Deskripsi Produk

Sakelar isolator 3 kutub leburan 100A adalah perangkat gabungan yang mengintegrasikan sekering, isolator, dan sakelar dalam satu unit. Hal ini terutama digunakan untuk memutus arus dalam operasi normal dan memutus arus di bawah hubungan pendek dan beban berlebih. Sakelar jenis ini menawarkan keunggulan seperti biaya rendah, pengoperasian yang stabil, dan kemudahan perawatan, sekaligus memberikan perlindungan sirkuit dan kemampuan pemantauan jarak jauh melalui elemen sekeringnya.

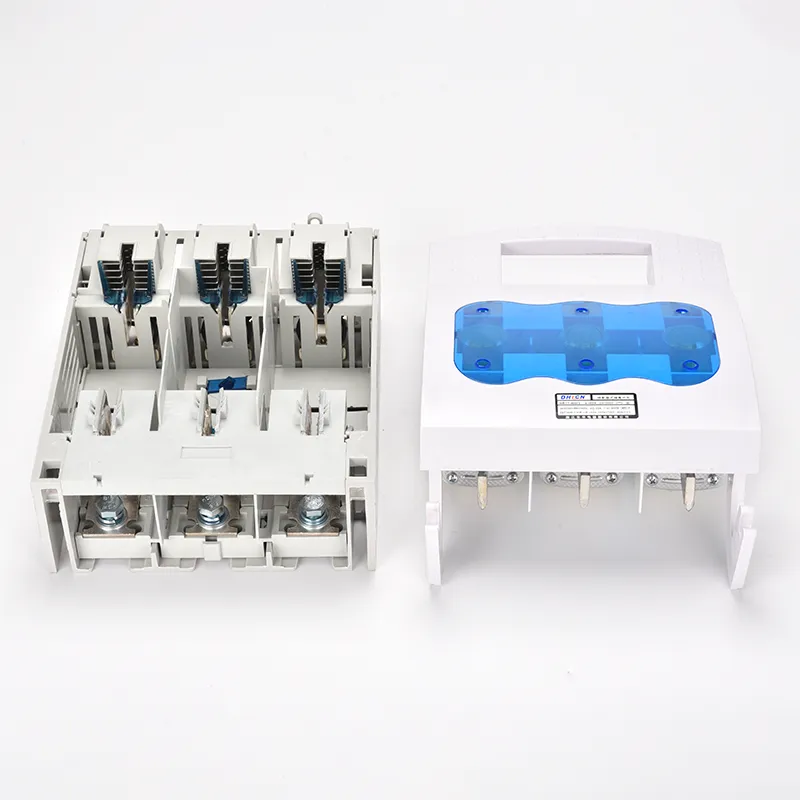

Sakelar isolator 3 kutub leburan 100a dibuat dengan alas pemasangan, kontak tetap, kontak bergerak, dan bilah berengsel. Saat ditutup, bilah menghubungi terminal tetap untuk melengkapi jalur listrik. Dalam desain yang ada, perakitan dan pembongkaran dapat menjadi rumit, dan penggantian sekering sering kali memerlukan penyesuaian berulang kali karena terbatasnya kompatibilitas dengan mekanisme tuas pengoperasian.

Desain yang ditingkatkan menggantikan baut penyetelan elastis dengan klip penahan berbentuk U, memastikan kontak permukaan penuh antara kontak bergerak dan kontak tetap. Hal ini meningkatkan konduktivitas dan stabilitas selama pengoperasian.

Berkat kemampuan pemutusan selektif dan sifat pembatas arus yang sangat baik, perangkat ini sangat cocok untuk digunakan di pabrik, gedung besar. Dibandingkan dengan pemutus sirkuit 3P 100A, sakelar isolator 3 kutub 100a yang menyatu memiliki biaya pengoperasian dan pemeliharaan yang lebih rendah, karena gangguan biasanya hanya memerlukan penggantian sekering.

Teknologi yang dipatenkan menggabungkan mekanisme pencegahan busur api yang memperbesar area kontak dan menghilangkan busur api selama pengoperasian, mengatasi masalah keselamatan yang terkait dengan kontak longgar pada desain tradisional. Saat merancang sistem distribusi tegangan rendah, pemilihan sakelar yang tepat harus mempertimbangkan kategori manajemen personalia dan skenario aplikasi yang diinginkan.

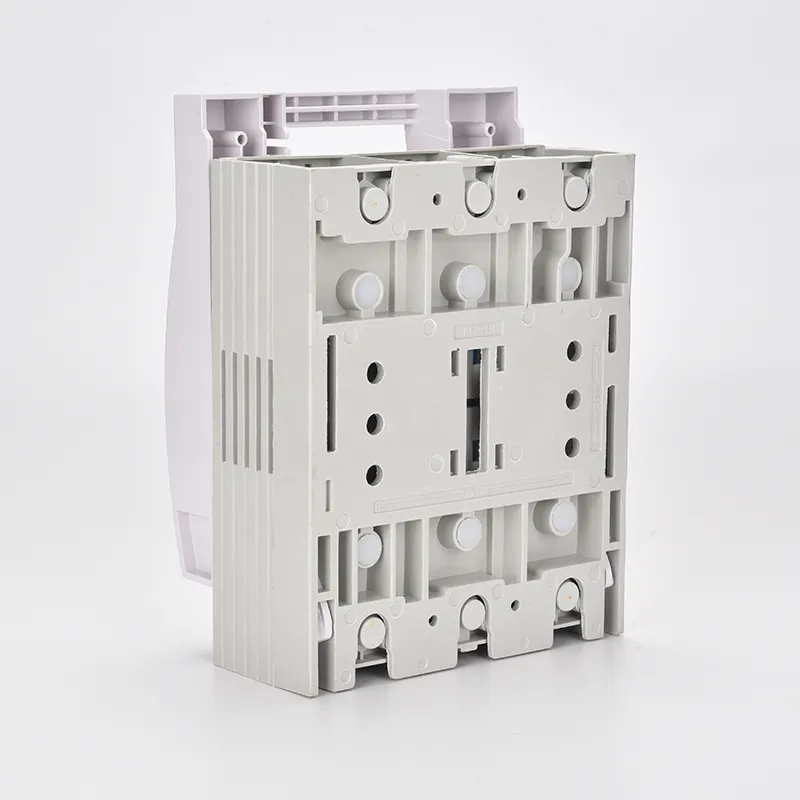

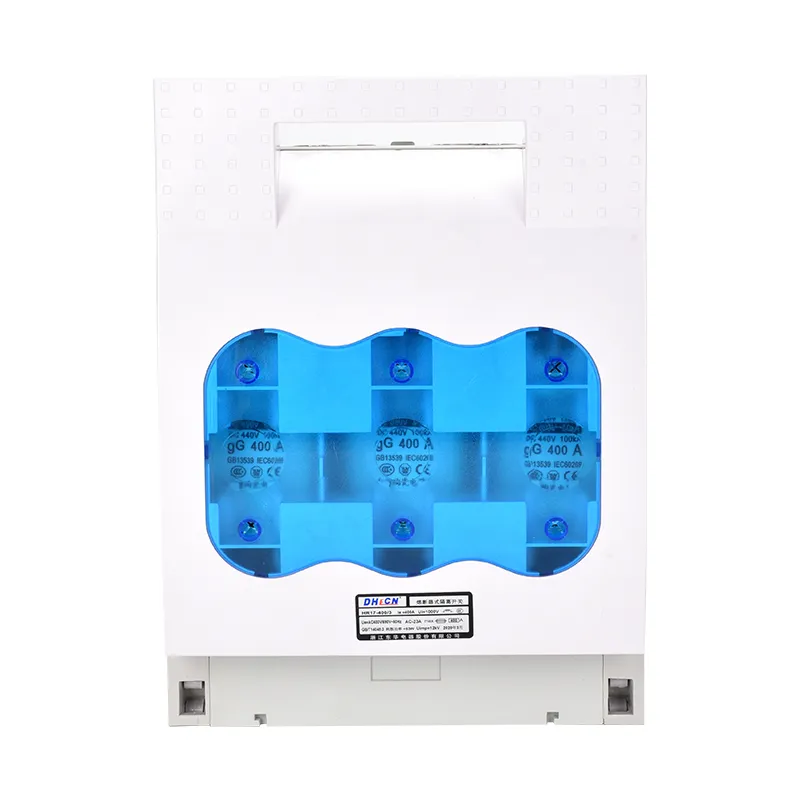

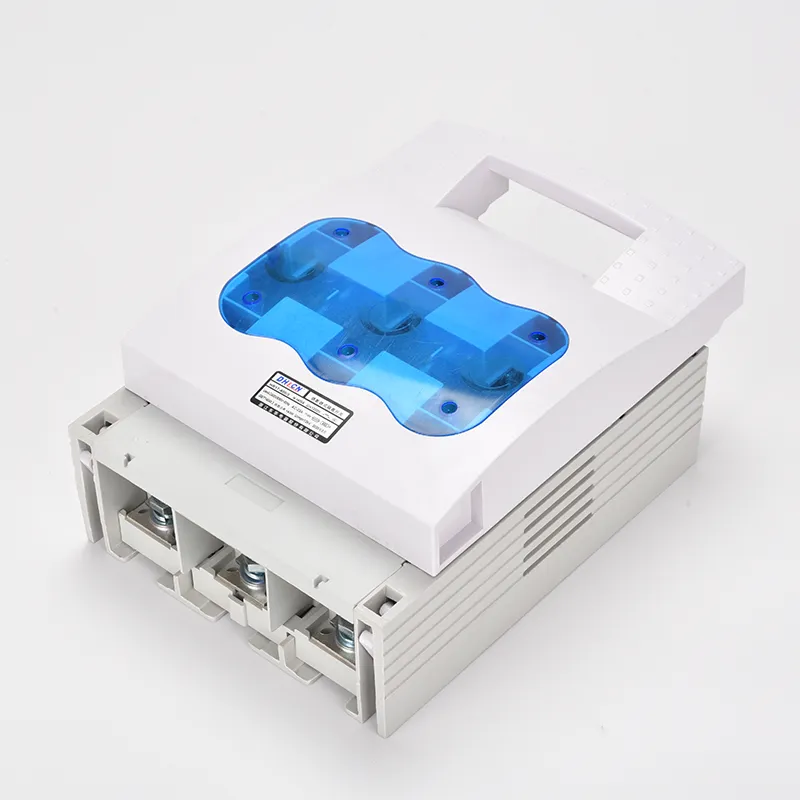

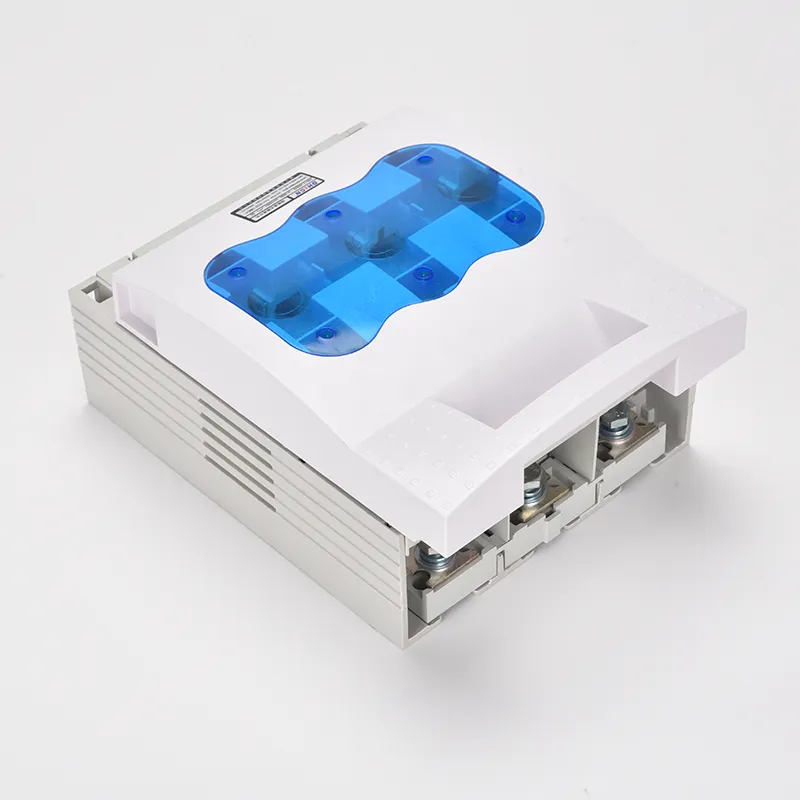

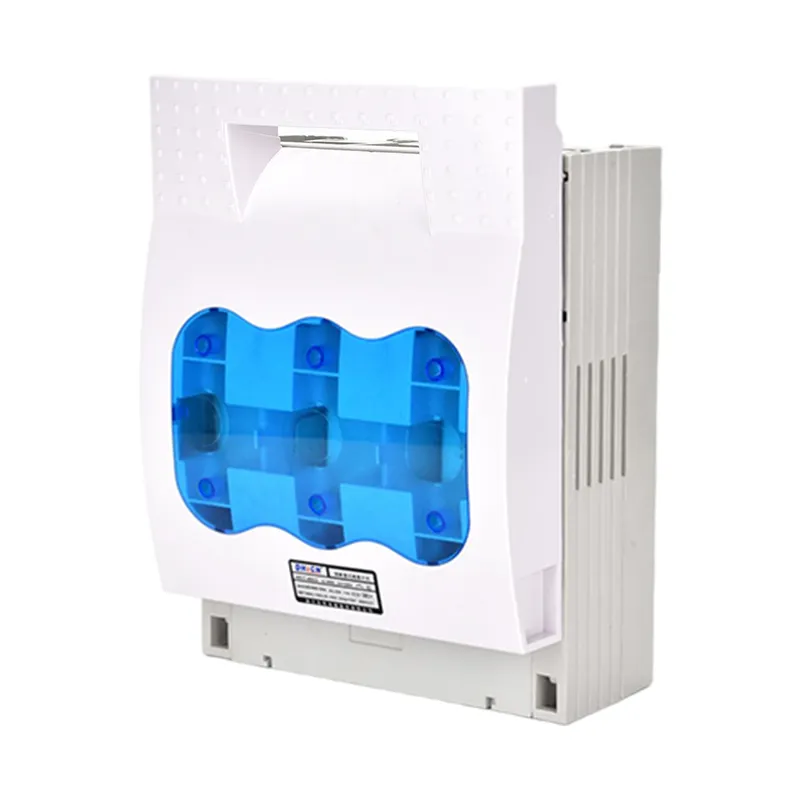

100a Fused 3 Pole Isolator Switch

Parameter Produk:

Jenis Sekering	0			1			2			3
Frekuensi	50Hz			50Hz			50Hz			50Hz
Ue (V)	690	500	400	690	500	400	690	500	400	690	500	400
UI (V)	800			800			800			800
Di sebuah)	160			250			400			630
Ith (A)	160			250			400			630
Pemanfaatan	AC-21B(690V)			AC-21B(690V)			AC-21B(690V)			AC-21B(690V)
	AC-22B(500V)			AC-22B(500V)			AC-22B(500V)			AC-22B(500V)
	AC-23B(400V)			AC-23B(400V)			AC-23B(400V)			AC-23B(400V)
Kapasitas Pembuatan	725V, 240A			725V, 375A			725V, 600A			725V, 945A
	525V, 480A			525V, 750A			525V, 1200A			525V, 1890A
	420V, 160A			420V, 250A			420V, 400A			420V, 6300A
Kapasitas Pemutusan	725V, 240A			725V, 375A			725V, 600A			725V, 945A
	525V, 480A			525V, 750A			525V, 1200A			525V, 1890A
	420V, 1280A			420V, 2000A			420V, 3200A			420V, 5040A
IC (kA)	50	100	100	50	100	100	50	100	100	50	100	100
Kehilangan Daya Sekring (W)	12			23			34			48

Ith (A)	Jenis Sekering	Di dalam Sekring （A）
160	0	4,6,10,16,20,25,32,35,40,50,63,80,100,125,160
250	1	80,100,125,160,200,224,250
400	2	125、160、200、224、250、300、315、355、400
630	3	315,355,400,425,500,630

Jenis	A	B	C	D	E	F
HR17-160	106	200	97	60	200	87
HR17-250	185	247	128	88	221	110
HR17-400	210	290	145	97	268	125
HR17-630	256	300	160	112	285	139
HR17-800	256	300	160	112	285	139

Nomor Modus		Dimensi Pandangan (mm)				Dimensi Pemasangan (mm)
Nomor Modus		A	B	C	D	a	b	фc
HR17-40	2P	55	116	76	150	25	-	ф6
HR17-40	3P	76	116	76	150	42	-	ф6
HR17-63	2P	74	116	76	150	32	-	ф6
HR17-63	3P	105	116	76	150	62	-	ф6
HR17-160	2P	75	200	83	205	43	25	ф7
	3P	106	200	83	205	66	25	ф7
	4P	138	200	83	205	100	25	ф7
HR17-250	2P	128	247	110	195	72	50	ф11
	3P	185	247	110	195	114	50	ф11
	4P	242	247	110	195	172	50	ф11
HR17-400	2P	145	290	145	340	80	50	ф11
	3P	210	290	145	340	130	50	ф11
	4P	276	290	145	340	195	50	ф11
HR17-630 HR17-800	2P	175	300	145	360	90	50	ф11
	3P	256	300	145	360	162	50	ф11
	4P	340	300	145	360	243	50	ф11

Pertanyaan Umum Produk:

T: Bagaimana cara merawat saklar isolator 3 kutub 100a yang menyatu?

A: Dianjurkan untuk melakukan pemeriksaan rutin. Hal ini termasuk memeriksa dan membersihkan permukaan kontak, mengganti sekring jika putus, mengencangkan sekrup terminal, dan memastikan mekanisme pengoperasian bergerak bebas. Perawatan yang tepat akan memperpanjang masa pakai dan menjamin kinerja yang andal.

T: Dapatkah gagang sakelar isolator 3 kutub leburan 100a digembok?

J: Ya. Banyak model dilengkapi pegangan yang dapat digembok, sehingga operator dapat mengunci sakelar pada posisi “OFF” selama perawatan, sehingga mencegah terjadinya penyalaan ulang energi secara tidak sengaja.

T: Apa keuntungan utama memilih saklar isolator leburan?

J: saklar isolator 3 kutub leburan 100a memberikan titik pemutusan yang jelas untuk keselamatan, mengintegrasikan perlindungan sirkuit melalui sekering, menghemat ruang pemasangan dengan desain yang ringkas, dan cocok untuk berbagai aplikasi tegangan rendah.
