33 Trafo Terpasang Bantalan Fase Tunggal 0,4kv 1250kva

Didirikan pada tahun 2006, Wenzhou XiFa Electric Power Equipment Co., Ltd memiliki sistem produksi dan pemrosesan trafo yang lengkap, yang mampu memproduksi trafo dengan berbagai voltase dan spesifikasi kapasitas. Produk utama meliputi trafo daya terendam minyak, trafo distribusi tipe kering, penyearah, dan trafo khusus untuk pertambangan, dll. Seluruh proses produksi dari 33 trafo yang dipasang pada bantalan fase tunggal 0,4kv 1250kva dikontrol secara ketat untuk kualitas, dan kinerja peralatan aman dan stabil.

mengirimkan permintaan

Deskripsi Produk

33 Trafo yang dipasang pada bantalan fase tunggal 0,4kv 1250kva adalah solusi canggih yang dirancang khusus untuk sistem tenaga bawah tanah yang besar. Dilengkapi dengan casing yang aman dan tahan cuaca serta dilengkapi dengan konfigurasi canggih tanpa kontak listrik atau kontak langsung, yang memaksimalkan keselamatan personel dan mencegah gangguan di tempat umum. Trafo yang terpasang pada bantalan fase tunggal 33 0,4kv 1250kva ini memenuhi standar ANSI, IEEE, dan persyaratan efisiensi energi, serta dapat mengubah tegangan primer maksimum 33kV menjadi tegangan sekunder yang fleksibel, sehingga memberikan kemampuan perlindungan hubung singkat yang sangat baik dan pengoperasian senyap untuk aplikasi perumahan dan komersial berukuran besar.

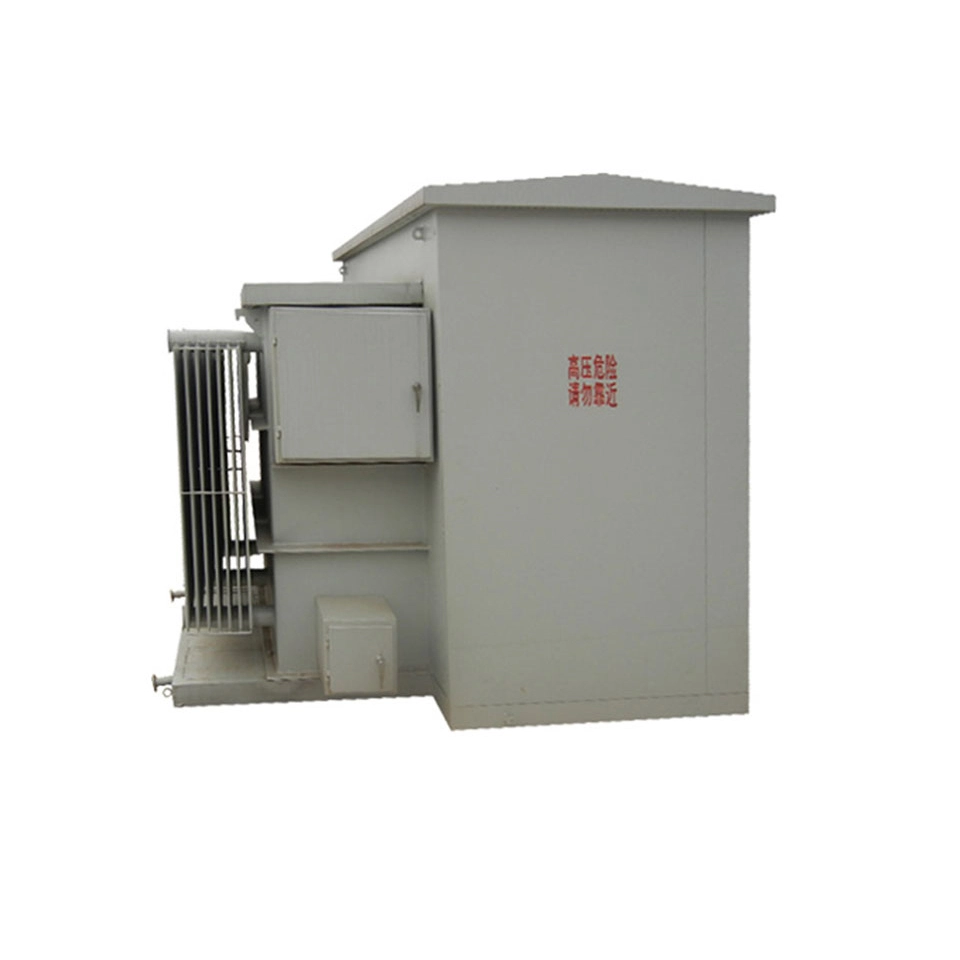

33 0 4kv 1250kva Single Phase Pad Mounted Transformer

Parameter teknis:

Nama Produk:	33 Trafo terpasang pada bantalan fase tunggal 0,4kv 1250kva
Nilai Daya:	1250 kVA
Fase:	Fase Tunggal
Frekuensi:	50Hz atau 60Hz
Metode Pendinginan：	ONAN
Sisi HV：	33 persegi panjang
Sisi LV：	0,4 persegi panjang
Ketuk Rentang：	±2x2,5%
Tegangan Impedansi：	2%
Perlindungan Kandang:	IP33

Dalam aplikasi trafo terpasang fase tunggal 0,4kv 1250kva 33 ini, mengapa 0,4kV biasanya digunakan pada sisi tegangan rendah dan bukan pada level tegangan lainnya?

400V (tiga fase) / 230V (fase tunggal) adalah level tegangan umum dalam sistem distribusi daya tegangan rendah standar IEC, dan banyak digunakan dalam aplikasi perumahan, komersial, dan industri ringan. Untuk peralatan seperti kabinet sakelar tegangan rendah, pemutus sirkuit, dan kabel, peralatan tersebut sudah matang dan memiliki rasio kinerja biaya tinggi pada tingkat 400V. Fase tunggal 230V dapat langsung menyuplai daya ke penerangan biasa, soket, dan peralatan rumah tangga tanpa perlu pengurangan voltase tambahan.

0,4kV biasanya dapat ditransmisikan melalui jarak 200 hingga 500 meter di dalam area perumahan atau komersial (memenuhi penurunan tegangan normal ≤5%). 1250kVA sering digunakan pada titik beban yang lebih besar seperti pusat perbelanjaan, kampus, pusat kesehatan, dengan trafo terletak dekat dengan pusat beban. 0,4kV sudah cukup dan tidak diperlukan tegangan yang lebih tinggi.

Ketika tiga trafo yang dipasang pada bantalan fasa tunggal berkapasitas 33 0,4kv 1250kva digunakan untuk membentuk grup tiga fasa (kapasitas total 3750kVA), dibandingkan dengan menggunakan satu trafo tiga fasa dengan kapasitas yang sama. apa perbedaan utama dan tindakan pencegahan dalam hal distribusi beban, grounding titik netral, dan konfigurasi proteksi?

Jika tiga buah transformator yang dipasang pada bantalan fasa tunggal berukuran 33 0,4kv 1250kva digunakan dalam konfigurasi tiga fasa, perbedaan inti dari transformator fasa tunggal dengan kapasitas yang sama adalah sebagai berikut:

Distribusi beban harus benar-benar seimbang; jika tidak, kelebihan beban pada fasa tertentu akan menyebabkan deviasi parah pada titik netral dan tidak dapat dikompensasikan seperti pada transformator tiga fasa melalui interaksi medan magnet timbal balik.

Pertama, untuk pengardean titik netral, titik netral tegangan rendah dari tiga transformator yang dipasang pada bantalan fase tunggal berukuran 33 0,4kv 1250kva harus dihubungkan secara eksternal dan kemudian diarde pada satu titik. Jika tidak, kemungkinan besar akan terjadi perbedaan arus yang beredar dan perbedaan potensial tanah. Sebaliknya, titik netral transformator tiga fasa diarahkan langsung ke luar secara internal dan sederhana serta dapat diandalkan ke ground.

Kedua, dalam hal perlindungan, masing-masing 33 transformator fase tunggal berukuran 0,4kv 1250kva yang terpasang pada grup fase tunggal memiliki sisi tegangan tinggi yang dikonfigurasi secara independen dengan sekering. Jika terjadi gangguan pada satu fasa, dua fasa lainnya mungkin masih dapat menyuplai daya. Oleh karena itu, alarm kegagalan fase harus ditambahkan, dan perlindungan urutan nol perlu dirancang khusus untuk sisi tegangan rendah. Sebaliknya, transformator tiga fasa biasanya memiliki trip terpadu, dan koordinasi proteksinya lebih sederhana.

Secara keseluruhan, grup transformator yang dipasang pada bantalan fase tunggal berkapasitas 33 0,4kv 1250kva fleksibel dalam ekspansi, nyaman dalam transportasi, namun memiliki perlindungan yang kompleks, persyaratan keseimbangan beban yang lebih tinggi, serta total biaya dan luas lantai yang lebih besar. Cocok untuk konstruksi bertahap atau skenario dengan beban satu fase sebagai beban utama.
