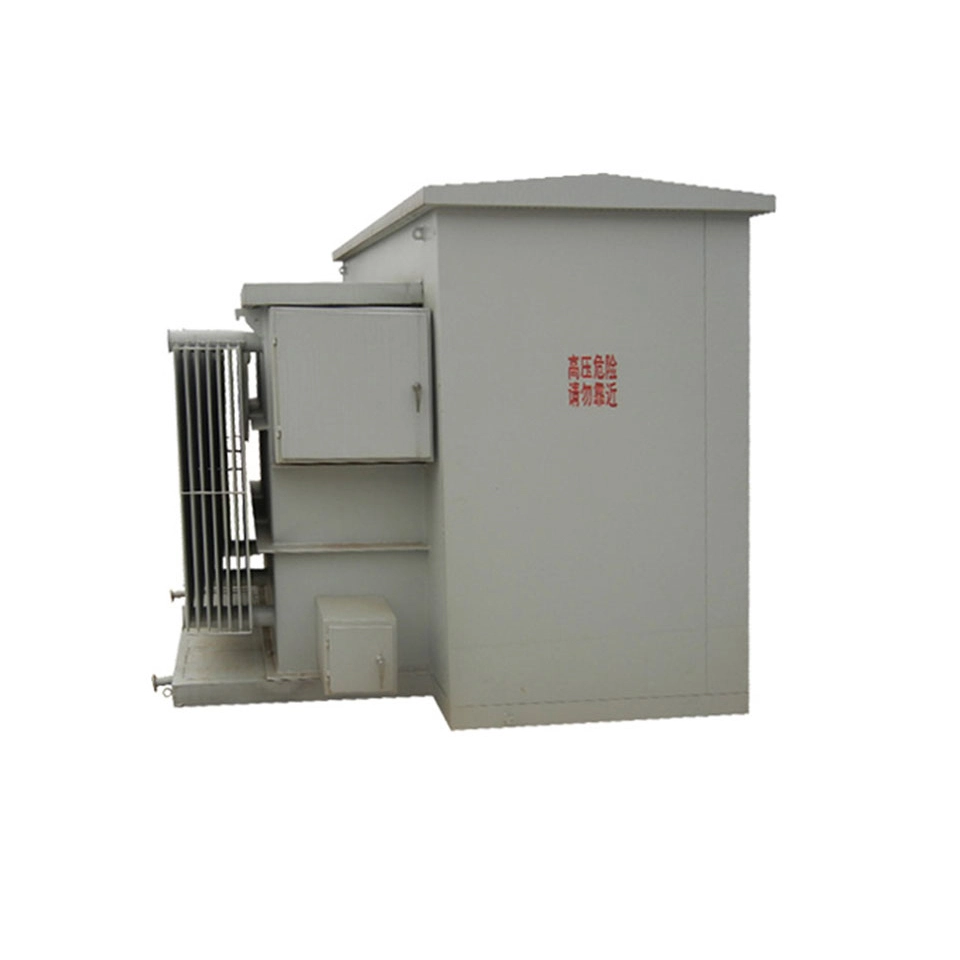

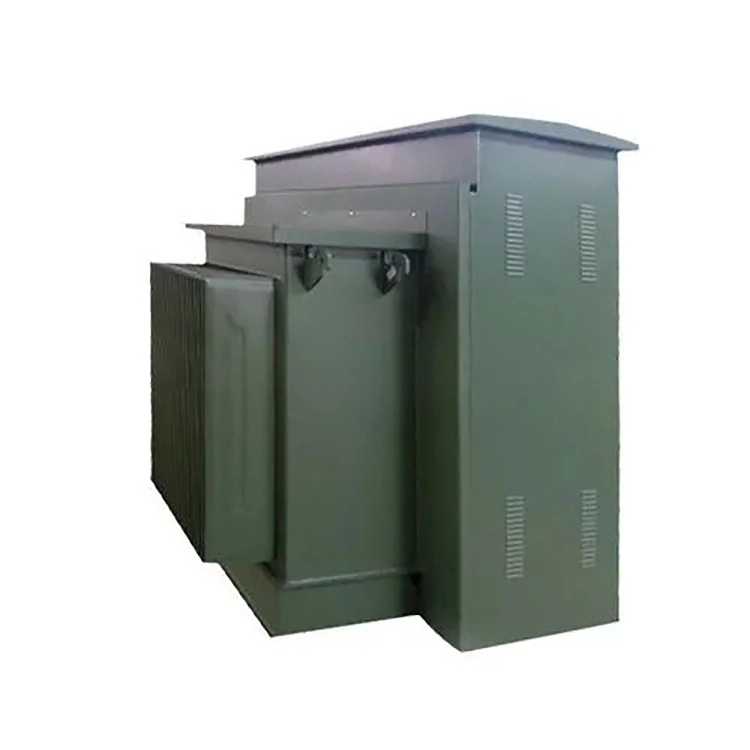

Trafo Terpasang Bantalan Berisi Minyak 1000kva

Trafo terpasang bantalan berisi oli 1000kva adalah trafo distribusi tiga fasa yang dirancang khusus untuk pemasangan di tanah luar ruangan dengan kapasitas pengenal 1000 kva. Itu dipasang langsung di atas fondasi beton pracetak, bukan digantung atau dikubur di bawah tanah. Inti besi dan belitan sepenuhnya terendam dalam minyak isolasi, memanfaatkan kekuatan dielektrik yang tinggi dan sifat pembuangan panas minyak untuk mencapai isolasi listrik dan manajemen termal.

Cangkang transformator yang dipasang pada bantalan berisi minyak 1000kva terbuat dari tangki minyak bergelombang, dan permukaan pembuangan panas ditingkatkan dengan menggunakan pelat bergelombang, sehingga menghasilkan pendinginan ONAN. Sifat elastis gelombang dapat menyerap pemuaian volume minyak isolasi yang disebabkan oleh perubahan suhu. Strukturnya yang tertutup rapat memastikan bahwa minyak isolasi tidak bersentuhan dengan udara luar, secara efektif mencegah penurunan kualitas minyak dan penuaan bahan isolasi akibat intrusi oksigen dan kelembapan.

Seluruh struktur trafo 1000kva yang dipasang pada bantalan berisi minyak terdiri dari tiga kompartemen terpisah: ruang tegangan tinggi, ruang tegangan rendah, dan ruang trafo. Pintu ruang tegangan rendah dilengkapi dengan kunci tiga titik. Pintu ruang tegangan tinggi hanya dapat dibuka setelah pintu ruang tegangan rendah dibuka untuk mencegah pengoperasian langsung pada sisi tegangan tinggi. Baik sisi tegangan tinggi maupun tegangan rendah dilengkapi dengan terminal grounding NEMA.

Dalam hal konfigurasi kelistrikan dan proteksi, trafo 1000kva yang dipasang pada bantalan berisi oli ini mendukung berbagai grup sambungan seperti Dyn11, Yyn0, yang sesuai untuk karakteristik beban berbeda. Sisi tegangan tinggi mengintegrasikan perlindungan ganda pada sakelar beban dan sekering, serta dilengkapi dengan katup pelepas tekanan, pemantauan suhu oli, dan level oli. Memenuhi standar efisiensi energi DOE 2016, dengan efisiensi ≥ 99,2%, serta aman dan andal.

Parameter teknis

Sebuah kawasan industri bermaksud untuk membeli trafo berkapasitas 1000kva yang dipasang di bantalan berisi minyak, yang terutama akan memasok listrik ke motor asinkron tiga fase, pompa air, dan peralatan listrik lainnya. Beban tiga fasa pada dasarnya seimbang, namun lingkungan di lokasi banyak debu, dan trafo harus memiliki biaya pengadaan awal yang relatif rendah. Haruskah grup koneksi diprioritaskan sebagai Dyn11 atau Yyn0? Mengapa?

Berdasarkan perbandingan kinerja, grup koneksi Dyn11 harus menjadi pilihan utama. Dalam hal kemampuannya menahan ketidakseimbangan tiga fase, Dyn11 memungkinkan arus saluran netral mencapai lebih dari 75% arus fase, sementara Yyn0 biasanya membatasinya hingga 25%; dalam hal penekanan harmonik, sambungan segitiga sisi tegangan tinggi Dyn11 dapat menyediakan jalur sirkulasi untuk harmonik ketiga, secara efektif menghindari distorsi bentuk gelombang tegangan, sedangkan Yyn0 memiliki kemampuan penekanan yang relatif rata-rata; dalam hal arus gangguan pembumian satu fasa, Dyn11 menghasilkan arus gangguan yang lebih besar, sehingga proteksi relai lebih mudah mendeteksi dan bertindak secara andal, sedangkan arus gangguan Yyn0 relatif lebih kecil, sehingga membuat konfigurasi proteksi menjadi lebih sulit.

Secara keseluruhan, Dyn11 lebih cocok untuk skenario yang melibatkan beban campuran modern seperti pencahayaan LED, AC frekuensi variabel, dan tiang pengisi daya, sedangkan Yyn0 hanya cocok untuk beban daya murni tiga fase yang sangat seimbang dan proyek yang sangat sensitif terhadap biaya. Oleh karena itu, tanpa batasan khusus, grup sambungan trafo 1000kva yang dipasang pada bantalan berisi oli harus diprioritaskan sebagai Dyn11.
