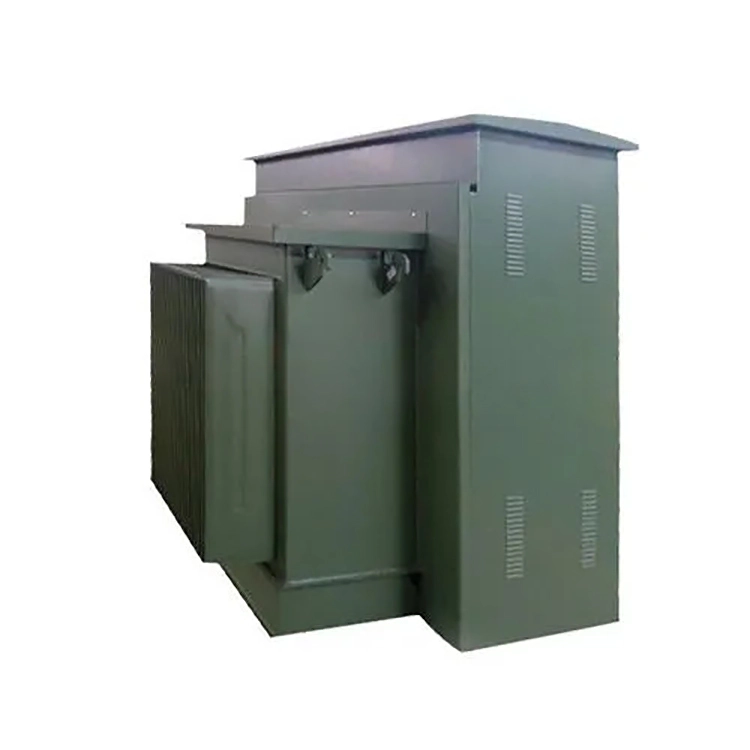

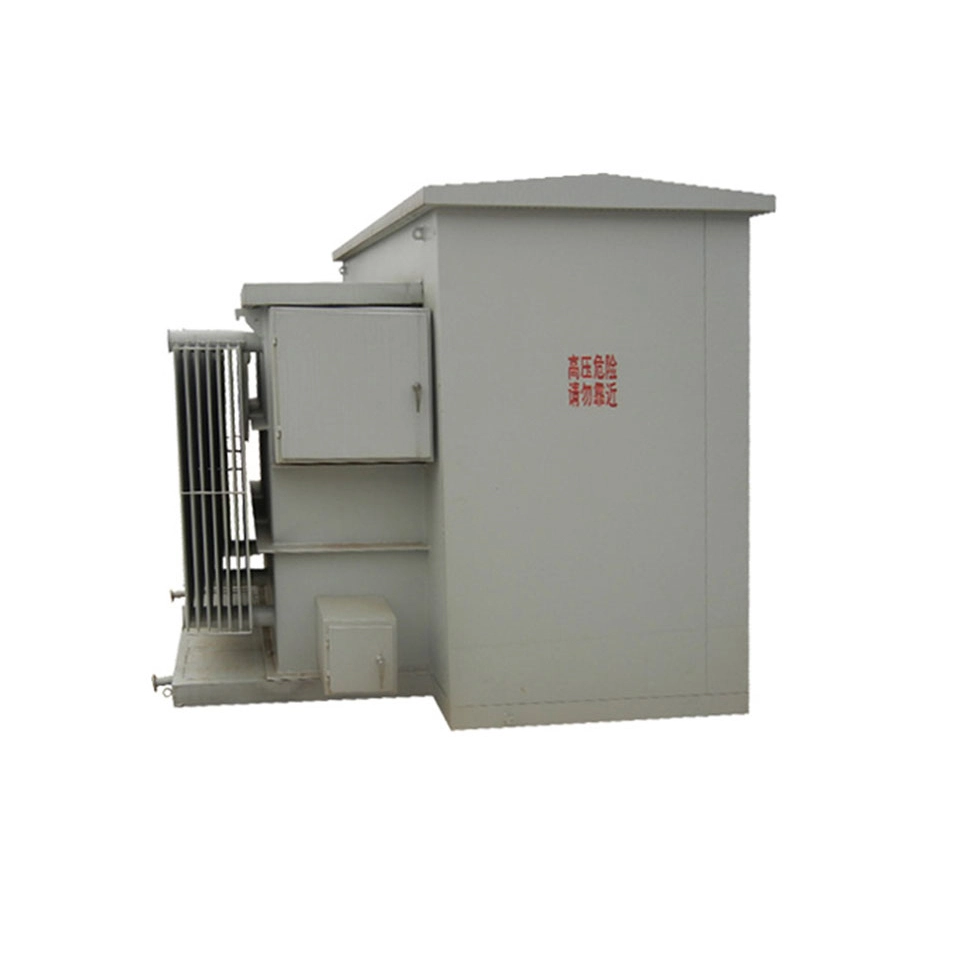

Trafo Terpasang 100 Kva 3 Fasa

Trafo yang dipasang di bantalan 3 fase 100 kva adalah peralatan lengkap distribusi daya luar ruangan yang terintegrasi. Bagian dalam kabinet dibagi menjadi tiga ruang independen: ruang tegangan tinggi, ruang transformator, dan ruang tegangan rendah.

Ini mengintegrasikan sakelar tegangan tinggi, sekering, penangkal petir, badan transformator utama, sakelar distribusi tegangan rendah, meteran, dan berbagai perangkat perlindungan. Tata letak keseluruhannya rapi dan kompak, dan tidak perlu dibangun ruang distribusi listrik terpisah.

Spesifikasi tegangan standar trafo. Ini mengadopsi grup koneksi Dyn11 dan beroperasi pada frekuensi industri 50 hertz. Arus pengenal tegangan tinggi dan rendah disesuaikan untuk memenuhi persyaratan. Kinerja transmisi trafo stabil dan dapat diandalkan. Trafo yang dipasang pada bantalan 3 fase 100 kva memiliki kemampuan pembuangan panas yang sangat baik. Ini memiliki dua bentuk pendinginan: pendinginan otomatis terendam oli dan pendinginan udara tipe kering. Ia juga memiliki fitur pelindung terhadap debu dan hujan.

Kerugian pengoperasian rendah, kebisingan pengoperasian kecil, dan dilengkapi dengan berbagai mekanisme perlindungan keselamatan untuk beban berlebih, korsleting, dan sambaran petir. Ia memiliki kemampuan anti-interferensi yang kuat, dapat beradaptasi dengan operasi lingkungan luar ruangan yang kompleks untuk waktu yang lama, memiliki stabilitas pasokan daya yang sangat baik, dan pemeliharaan serta perbaikan selanjutnya relatif sederhana.

Spesifikasi teknis:

Q: Untuk trafo padmounted 3 fasa 100 kva, bila dipasang di luar ruangan, mengapa harus dibedakan dua konfigurasi yaitu "tipe pengumpan jaringan cincin" dan "tipe pengumpan radial"?

A: Dalam konfigurasi pengumpan radiasi, sisi utama transformator hanya dihubungkan ke satu kabel, dan tidak ada sakelar beban di dalamnya, sehingga menghasilkan struktur sederhana dan biaya lebih rendah. Namun, kelemahan fatal dari metode ini adalah ketika trafo 100 kva 3 fasa yang terpasang di bantalan memerlukan pemeliharaan atau bagian kabel ini rusak, seluruh pasokan listrik pengumpan harus diputus, sehingga menyebabkan semua pengguna hilir pada saluran yang sama dimatikan sepenuhnya. Keandalan pasokan listrik sepenuhnya bergantung pada kontinuitas satu saluran.

Di bawah konfigurasi pengumpan jaringan cincin, sisi utama trafo 100 kva 3 fasa yang dipasang di bantalan dicadangkan dengan dua port antarmuka masuk dan sakelar beban bawaan, yang dapat dihubungkan secara seri ke sirkuit jaringan cincin. Ketika trafo itu sendiri perlu dihentikan pengoperasiannya atau kabel di salah satu sisinya rusak, sakelar beban dapat dioperasikan untuk mengisolasi trafo 100 kva 3 fasa yang dipasang di atas tanah dari jaringan cincin, dengan tetap menjaga kesinambungan jalur utama jaringan cincin, memungkinkan pengguna lain untuk tetap mendapat pasokan daya melalui sisi kabel yang lain, sehingga mencapai tujuan pemeliharaan terencana tanpa mengganggu jalur utama dan gangguan kabel hanya mengisolasi bagian yang rusak tanpa memperluas area pemadaman listrik. Meskipun konfigurasi ini menambahkan satu peralatan sakelar samping utama dan busing masuk kedua, biayanya meningkat sekitar 15% hingga 20%, namun secara signifikan meningkatkan indikator ketersediaan daya pada sistem distribusi.
