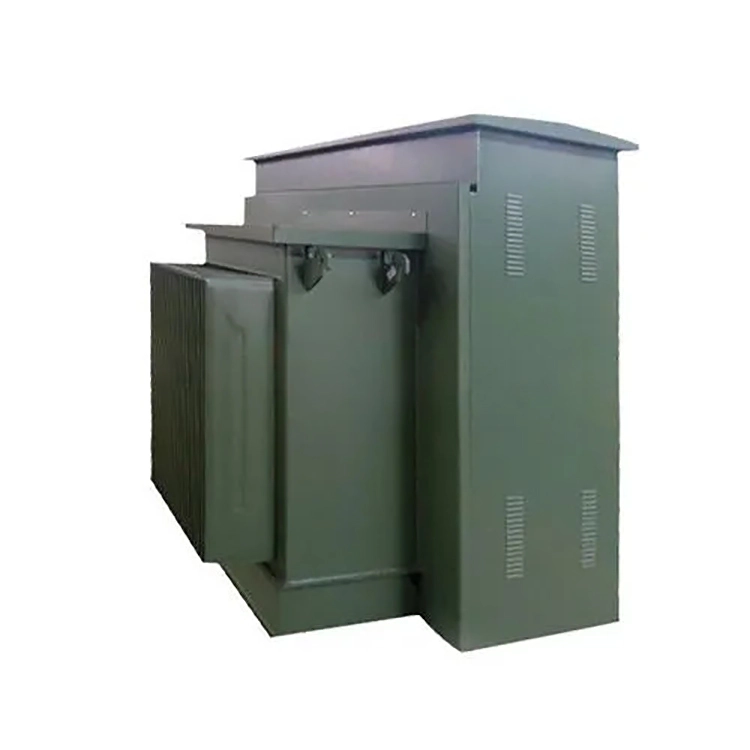

Trafo Daya Terpasang Bantalan Minyak Mineral 2,5mva

Wenzhou XiFa Electric Power Equipment Co, Ltd adalah basis produksi profesional untuk trafo, yang mengkhususkan diri pada trafo terendam minyak S11/S13, trafo tipe kering SCB, dan trafo khusus non standar. Dengan pengerjaan yang luar biasa dan kontrol kualitas yang ketat, transformator daya yang dipasang pada bantalan minyak mineral 2,5mva hemat energi, memiliki kapasitas menahan beban yang kuat, cocok untuk berbagai skenario penggunaan daya. Kami mendukung pemrosesan yang disesuaikan, dan produknya dijual ke banyak negara di seluruh dunia, dan dapat menyediakan peralatan catu daya berkualitas tinggi dan layanan terkait kepada pelanggan baik di dalam maupun luar negeri.

mengirimkan permintaan

Deskripsi Produk

Minyak mineral berfungsi sebagai media isolasi dan pendingin, dan merupakan pilihan cairan isolasi paling tradisional dan matang di industri transformator daya. Jadi transformator daya yang dipasang pada bantalan minyak mineral 2,5mva memiliki kinerja isolasi listrik yang sangat baik, konduktivitas termal yang baik, dan keunggulan efektivitas biaya. Dibandingkan dengan cairan isolasi alternatif seperti ester alami, meskipun minyak mineral memiliki titik penyalaan yang lebih rendah, minyak ini memiliki fluiditas suhu rendah yang lebih baik dan keandalan yang lebih tinggi di daerah dingin selama pengoperasian.

Trafo plug in mendukung dua jenis saluran masuk: Yang pertama adalah jenis pengumpan jaringan cincin, yang dilengkapi dengan dua set busing primer (total 6, untuk saluran masuk dan keluar) dan saklar beban empat posisi internal. Ini dapat menghubungkan transformator secara seri ke sirkuit jaringan cincin, memungkinkan isolasi kesalahan dan pemeliharaan tanpa henti. Trafo daya yang dipasang pada bantalan oli mineral 2,5mva biasanya direkomendasikan untuk konfigurasi ini. Tipe pengumpan radial hanya dilengkapi dengan satu bushing primer dan menyediakan catu daya saluran tunggal, dengan biaya lebih rendah namun keandalannya berkurang.

Impedansi hubung singkat merupakan parameter penting dari sebuah transformator, yang secara langsung mempengaruhi tingkat arus hubung singkat sistem dan laju pengaturan tegangan. Nilai impedansi tipikal transformator daya yang dipasang pada bantalan adalah 5,0% hingga 7,5%, dan nilai target desain biasanya ditetapkan pada 5,75%. Impedansi 5,75% berarti ketika terjadi hubung singkat tiga fasa pada sisi sekunder, arus hubung singkat kira-kira 1/0,0575 dari arus pengenal, yaitu kira-kira 17,4 kali arus pengenal. Mengambil sisi tegangan rendah 400V sebagai contoh, arus pengenalnya kira-kira 3608A, dan arus hubung singkatnya kira-kira 62,8kA, yang berada dalam kisaran yang dapat ditahan oleh switchgear tegangan menengah.

Selama beban penuh, penurunan tegangan sekitar 5,75%, yang dapat diterima untuk beban industri umum. Menurut standar IEC 60076, transformator daya yang dipasang pada bantalan oli mineral 2,5mva memiliki kemampuan hubung singkat untuk menahan efek termal dan efek stabilitas dinamis.

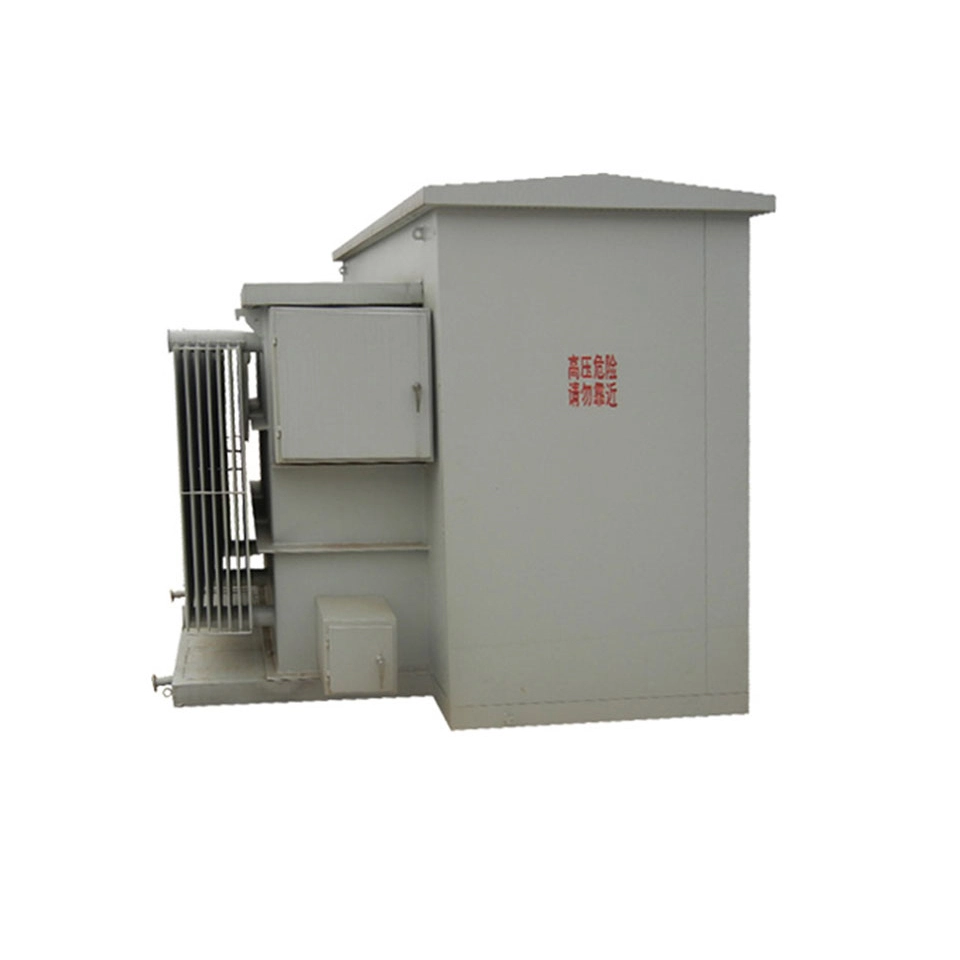

2 5mva Mineral Oil Pad Mounted Power Transformer

Parameter teknis:

Nama Produk	Trafo daya terpasang pada bantalan minyak mineral 2,5mva
Frekuensi	50Hz / 60Hz
Tegangan Primer	Nilai umum: 12,47 kV, 13,8 kV, 24,94 kV, 34,5 kV
Tegangan Sekunder	208Y/120V, 480Y/277V, 400Y/231V, 600Y/347V
Impedansi Sirkuit Pendek	5,75%
Metode Pendinginan	ONAN (Konfigurasi standar) / ONAF (Peningkatan opsional)
Tidak Ada Kehilangan Beban	≤ 2700W
Kehilangan Beban	≤ 15500 W hingga 26500 W

T: Untuk trafo daya yang dipasang pada bantalan oli mineral 2,5mva, mengapa tetap perlu memperhatikan kehilangan beban saat beroperasi dalam kondisi beban ringan atau tanpa beban dalam waktu lama?

J: Karena rugi-rugi tanpa beban pada dasarnya terdiri dari dua bagian: Pertama, rugi-rugi histeresis: rugi-rugi energi yang dihasilkan ketika inti besi berulang kali dimagnetisasi dalam medan magnet bolak-balik. Kedua, kehilangan arus eddy: kehilangan panas yang disebabkan oleh arus sirkulasi yang diinduksi dalam inti besi oleh medan magnet bolak-balik.

Sekalipun sisi sekunder transformator daya terhubung terbuka sepenuhnya atau dalam keadaan tanpa beban, sisi primernya tetap mengonsumsi jumlah yang konstan tanpa kehilangan beban. Dan tidak adanya kehilangan beban menyebabkan tagihan listrik terus bertambah dan dapat dihitung. Untuk skenario dengan waktu pengoperasian lebih dari 3000 jam, saat memilih model, prioritas harus diberikan pada model dengan kehilangan beban tanpa beban yang lebih rendah (seperti menggunakan lembaran baja silikon berorientasi konduktivitas magnetik tinggi atau inti paduan amorf). Sekalipun biaya pengadaan awal meningkat sebesar 15 hingga 20%, selisihnya dapat dipulihkan melalui penghematan biaya listrik dalam waktu dua tahun.
