Di pusat data yang ramai dan dipenuhi ribuan server, setiap watt daya yang dikonsumsi harus dipantau dengan tepat. Manajer fasilitas mengandalkan jaringan meteran untuk melacak penggunaan energi, mengidentifikasi inefisiensi, dan mengalokasikan biaya. Di jantung masing-masing meter ini terletak aCT Transformator Saat Ini—sebuah sensor sederhana yang secara diam-diam melakukan salah satu tugas paling penting dalam pengukuran listrik. Tanpa komponen ini, pemantauan daya yang akurat hampir tidak mungkin dilakukan. Transformator arus adalah jembatan penting antara dunia distribusi daya bertegangan tinggi dan arus tinggi dengan sistem pengukuran modern yang sensitif dan berdaya rendah.
Jadi apa yang menjadikan CT Transformator Arus sebagai sensor utama untuk sistem pengukuran listrik? Jawabannya terletak pada tiga kemampuan mendasar: pengukuran arus yang tepat pada rentang dinamis yang luas, isolasi galvanik lengkap antara sirkuit primer dan peralatan pengukuran, dan kemampuan untuk memberikan keluaran arus rendah terstandarisasi yang mudah diproses oleh meteran dan relai proteksi. Artikel ini akan mengeksplorasi prinsip desain, karakteristik kinerja, dan pertimbangan aplikasi yang menjadikan transformator arus sangat diperlukan dalam pengukuran listrik. Dari fisika induksi magnetik hingga tantangan praktis akurasi dan saturasi, kami akan membedah teknik yang memungkinkan perangkat ini memberikan pengukuran yang andal dalam segala hal mulai dari submeter perumahan hingga gardu induk tegangan tinggi.

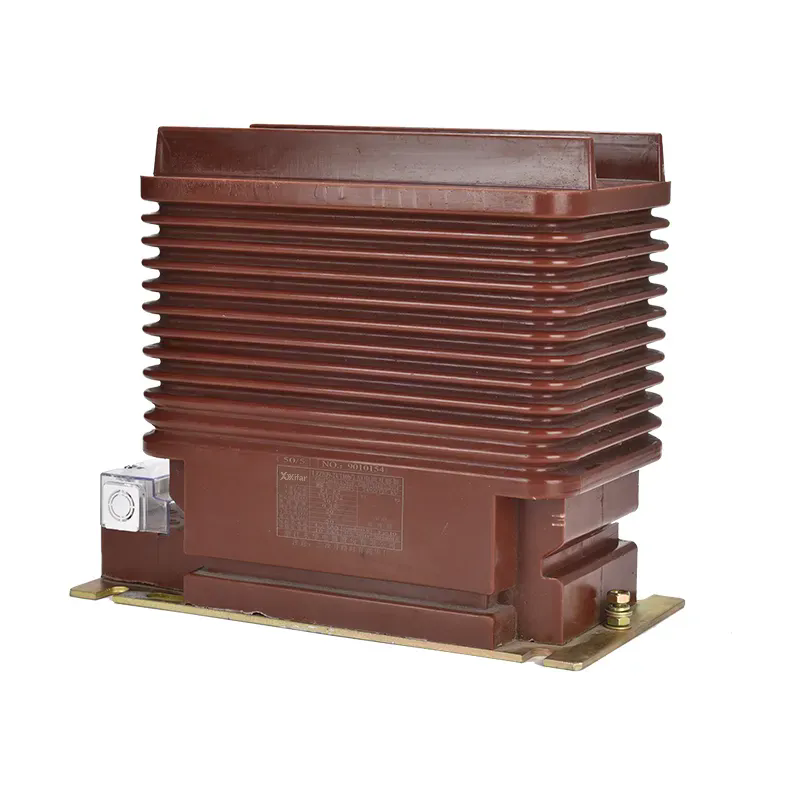

Trafo Arus CT adalah jenis trafo instrumen yang dirancang untuk menghasilkan arus yang dikurangi dan berskala akurat yang sebanding dengan arus yang mengalir dalam konduktor primer. Ini adalah perangkat pasif yang beroperasi berdasarkan prinsip induksi elektromagnetik. Konduktor utama—kawat yang membawa arus yang akan diukur—melewati inti CT, yang biasanya berupa cincin bahan magnetis dengan permeabilitas tinggi seperti baja silikon atau paduan nanokristalin. Konduktor primer ini bertindak sebagai belitan primer satu putaran. Gulungan sekunder, yang terdiri dari banyak lilitan kawat tembaga berinsulasi yang dililitkan di sekitar inti, menyediakan arus keluaran. Ketika arus bolak-balik mengalir melalui konduktor primer, hal itu menciptakan fluks magnet yang bervariasi di inti. Fluks ini menginduksi arus pada belitan sekunder yang sebanding dengan arus primer, yang diukur berdasarkan rasio belitan.
Bayangkan trafo arus sebagai timbangan presisi yang mengukur berat gajah dengan menimbang sampel kecil yang representatif. Arus utamanya adalah gajah—besar dan berat. Arus sekunder adalah sampel kecil—mudah diukur dan aman untuk ditangani. Rasio putaran CT menentukan faktor skala. Misalnya, CT 1000:5 berarti ketika 1000 ampere mengalir melalui rangkaian primer, 5 ampere akan mengalir melalui rangkaian sekunder. Output sekunder standar 5 A (atau 1 A) ini memungkinkan meter, relai, dan peralatan pemantauan lainnya diproduksi sebagai perangkat standar dan dapat dipertukarkan, tanpa perlu dirancang untuk arus dan tegangan tinggi pada rangkaian primer. Inilah alasan mendasar mengapa Current Transformer CT menjadi tulang punggung pengukuran listrik modern.
Bahan inti merupakan faktor penting dalam kinerja CT. Inti harus memiliki permeabilitas tinggi untuk memusatkan fluks magnet secara efisien, dan harus memiliki histeresis rendah untuk meminimalkan kerugian. Inti juga harus memiliki kurva magnetisasi linier untuk memastikan bahwa rasio antara arus primer dan sekunder tetap konstan di seluruh rentang arus. PadaWenzhou Xifa Peralatan Listrik Co., Ltd.,kami memproduksi inti Current Transformer CT menggunakan baja silikon berorientasi butiran berkualitas tinggi, dipilih karena sifat magnetiknya yang sangat baik dan koersivitasnya yang rendah. Pengalaman pabrik kami dalam desain inti dan teknologi penggulungan memastikan bahwa trafo kami saat ini memberikan kinerja yang andal dan akurat di berbagai aplikasi.
Keamanan adalah alasan utama mengapa trafo arus digunakan dalam aplikasi pengukuran. Menghubungkan meteran secara langsung ke sirkuit berarus tinggi dan bertegangan tinggi akan sangat berbahaya. Meteran tersebut perlu diberi nilai untuk tegangan primer penuh (yang bisa mencapai ratusan kilovolt) dan arus (yang bisa mencapai ribuan ampere). Secara fisik, hal ini akan sangat besar, sangat mahal, dan pada dasarnya berbahaya. Current Transformer CT secara elegan memecahkan masalah ini dengan menyediakan isolasi galvanik. Tidak ada sambungan listrik langsung antara rangkaian primer dan rangkaian sekunder. Kumparan primer dipisahkan dari kumparan sekunder dengan isolasi inti dan jarak fisik antara belitan. Isolasi ini memastikan bahwa meteran dan operator tidak terkena tegangan dan arus berbahaya dari sistem primer.
Sirkuit sekunder CT Transformator Arus dirancang agar aman untuk digunakan. Output sekunder tipikal adalah 5 A atau 1 A, yang mudah ditangani oleh meter standar dan relai proteksi. Tegangan pada terminal sekunder juga dijaga tetap rendah. Aspek keamanan ini bukan sekedar kenyamanan; itu adalah persyaratan keselamatan mendasar. Sirkuit sekunder CT tidak boleh dibuka saat sirkuit primer diberi energi. Jika rangkaian sekunder terbuka, impedansi tinggi pada terminal sekunder akan menyebabkan fluks inti naik ke tingkat berbahaya, menghasilkan tegangan tinggi yang dapat mematikan personel dan merusak peralatan.
Untuk aplikasi pengukuran, keamanan ini adalah yang terpenting. CT Transformator Arus memungkinkan meteran dipasang dengan aman di lokasi yang nyaman untuk pembacaan dan pemeliharaan. Meteran dapat ditempatkan di panel, dipasang di dinding, atau bahkan ditempatkan jauh dari sirkuit utama. Hal ini sangat penting terutama di pusat data modern, fasilitas industri, dan bangunan komersial di mana sistem manajemen energi terpusat memerlukan pengukuran yang akurat di berbagai titik. Pabrik kami di Xifa merancang Current Transformer CT dengan mempertimbangkan keselamatan, menggunakan bahan insulasi berkualitas tinggi dan konstruksi kokoh untuk memastikan isolasi yang andal selama masa pakai produk.
Untuk aplikasi pengukuran apa pun, akurasi adalah parameter kinerja yang paling penting. Keakuratan CT Transformator Arus dinyatakan dalam kelas akurasinya, yang menentukan kesalahan yang diijinkan dalam rasio antara arus primer dan sekunder serta perpindahan fasa yang diijinkan. Kelas akurasi ditentukan dengan kombinasi huruf dan angka. Untuk aplikasi pengukuran, kelas akurasi yang paling umum adalah 0,1, 0,2, 0,5, 1, dan 3. Angka tersebut menunjukkan persentase kesalahan maksimum pada arus pengenal. Misalnya, Kelas 0,5 CT memiliki kesalahan rasio maksimum sebesar 0,5% pada arus pengenal.
Perpindahan fasa juga penting untuk pengukuran daya yang akurat. Dalam sistem tiga fasa, kesalahan fasa pada CT dapat menyebabkan kesalahan yang signifikan dalam pengukuran daya aktif dan reaktif. Kelas akurasi juga menentukan perpindahan fasa maksimum. Misalnya, Kelas 0,5 CT memiliki perpindahan fase maksimum 20 menit (0,33 derajat). Kelas akurasi diukur pada beban (beban) tertentu dan persentase arus pengenal tertentu (biasanya 100%). Keakuratan CT tidak konstan pada seluruh rentangnya; biasanya paling akurat pada arus pengenal dan menurun pada arus yang sangat rendah dan pada arus di atas nilai pengenal.
Tabel berikut merangkum kelas akurasi dan penerapan pengukuran umumnya.
| Kelas Akurasi | Kesalahan Rasio Maks | Perpindahan Fase Maks | Aplikasi Khas |
| 0.1 | 0,1% | 5 menit | Pengukuran presisi, kalibrasi, standar |
| 0.2 | 0,2% | 10 menit | Pengukuran pendapatan dengan akurasi tinggi |
| 0.5 | 0,5% | 20 menit | Pengukuran komersial dan industri |
| 1.0 | 1,0% | 60 menit | Pengukuran tujuan umum |
| 3.0 | 3,0% | Tidak ditentukan | Hanya indikasi |
Memilih kelas akurasi yang tepat adalah keputusan penting. Untuk aplikasi pengukuran pendapatan, yang pengukurannya digunakan untuk penagihan, akurasi yang lebih tinggi (0,1 atau 0,2) sangatlah penting. Untuk submetering dan pemantauan umum, CT Kelas 0,5 atau 1,0 biasanya cukup. Kelas akurasi yang dibutuhkan juga tergantung pada beban meteran. Meteran harus mempunyai beban yang cukup rendah untuk memastikan CT beroperasi dalam batas akurasi yang ditentukan. Di Wenzhou Xifa Electrical Equipment Co., Ltd., kami menawarkan rangkaian lengkap kelas akurasi CT Current Transformer untuk memenuhi kebutuhan pelanggan kami, mulai dari pengukuran pendapatan dengan akurasi tinggi hingga aplikasi pemantauan umum.
Salah satu keuntungan utama dari CT Transformator Arus adalah kemampuannya untuk mengukur arus secara akurat dalam rentang yang luas, dari arus pecahan kecil hingga arus beban berlebih yang besar. Rentang dinamis ini penting untuk sistem pengukuran listrik modern, yang harus mengukur konsumsi energi secara akurat selama periode beban ringan dan berat. Rentang dinamis CT terutama ditentukan oleh material inti dan desain belitan. Inti harus dapat beroperasi secara linier pada rentang kerapatan fluks yang luas. Belitan harus dirancang untuk meminimalkan kebocoran induktansi dan memberikan rasio putaran yang stabil.
Bahan inti adalah faktor paling penting dalam mencapai rentang dinamis yang luas. Inti harus memiliki kurva magnetisasi linier, artinya kerapatan fluks sebanding dengan gaya magnetisasi, hingga titik jenuh. Inti dengan permeabilitas tinggi, seperti baja silikon berorientasi butir, memiliki wilayah yang relatif linier pada rentang arus yang luas. Inti juga harus memiliki koersivitas yang rendah untuk meminimalkan histeresis dan memastikan bahwa CT mempertahankan keakuratannya dari waktu ke waktu. Material inti juga dipilih yang memiliki kerapatan fluks saturasi yang tinggi untuk mencegah inti jenuh pada kondisi patahan. Geometri inti juga penting; inti dengan luas penampang besar dapat menangani fluks yang lebih besar tanpa jenuh.
Desain belitan juga mempengaruhi rentang dinamis. Gulungan sekunder biasanya dililit dengan jumlah lilitan yang banyak untuk menghasilkan tegangan keluaran yang tinggi per ampere arus primer. Sensitivitas tinggi ini memungkinkan CT mengukur arus kecil secara akurat. Belitan dirancang untuk meminimalkan kebocoran induktansi, yang dapat menyebabkan kesalahan pada frekuensi tinggi dan selama kondisi transien. Insulasi antar belokan harus kuat untuk mencegah korsleting. Belitan juga harus dirancang untuk menangani arus pengenal tanpa terlalu panas. Pabrik kami di Wenzhou Xifa Electrical Equipment Co., Ltd. menggunakan teknik penggulungan canggih dan bahan berkualitas tinggi untuk memastikan bahwa CT Transformator Arus kami memberikan rentang dinamis yang luas dan kinerja yang konsisten di seluruh rentang operasinya.
Desain inti dan belitan juga harus memperhitungkan pengaruh beban. Beban adalah impedansi rangkaian sekunder, termasuk meteran, kabel penghubung, dan terminal penghubung. Beban yang tinggi dapat mengurangi rentang dinamis efektif CT dan dapat menyebabkan saturasi pada arus yang relatif rendah. Penting untuk memilih CT dengan rating yang sesuai dengan beban yang diharapkan. CT dengan peringkat beban tinggi akan memiliki inti yang lebih besar dan putaran yang lebih banyak, sehingga menghasilkan rentang dinamis yang lebih luas. Tim teknis kami dapat membantu dalam menghitung beban yang sesuai untuk aplikasi Anda.
Dua faktor penting yang mempengaruhi keakuratan dan kinerja CT Transformator Arus adalah beban dan saturasi. Beban adalah impedansi total rangkaian sekunder, termasuk meteran, kabel penghubung, dan titik terminasi. Jika beban terlalu tinggi maka tegangan keluaran CT akan terpaksa naik sehingga menyebabkan fluks inti meningkat yang dapat menyebabkan saturasi. Kejenuhan terjadi ketika kerapatan fluks inti mencapai kerapatan fluks maksimum material, di luar itu peningkatan arus primer tidak menghasilkan peningkatan proporsional pada arus sekunder. Hal ini menyebabkan CT menghasilkan sinyal keluaran yang terdistorsi, sehingga menyebabkan pengukuran tidak akurat.
Hubungan antara beban dan saturasi merupakan pertimbangan desain yang penting. CT dinilai untuk beban tertentu, biasanya dinyatakan dalam VA (volt-ampere). Misalnya, CT dengan daya pengenal 5 VA dapat menggerakkan rangkaian sekunder dengan impedansi total hingga 0,2 ohm pada 5 A (karena P = I²R). Jika beban melebihi nilai ini, CT dapat jenuh pada arus primer yang lebih rendah, sehingga membatasi rentang dinamisnya dan menyebabkan kesalahan pengukuran. Penting untuk memilih CT dengan rating beban yang lebih tinggi dari beban aktual meteran dan kabel penghubung.
Untuk memastikan pengukuran yang akurat, CT harus dioperasikan jauh di bawah titik jenuhnya. Margin antara fluks operasi dan fluks saturasi disebut "margin saturasi". CT dengan margin saturasi yang tinggi akan lebih tahan terhadap saturasi dan akan mempertahankan akurasinya pada rentang arus yang lebih luas. Margin saturasi ditentukan oleh material inti, geometri inti, dan jumlah lilitan. CT yang dirancang untuk aplikasi pengukuran biasanya memiliki margin saturasi yang tinggi untuk memastikan CT dapat menangani kelebihan beban tanpa kehilangan akurasi. Tabel berikut mengilustrasikan pengaruh beban terhadap keakuratan pengukuran CT Trafo Arus pada umumnya.
| Beban (% Nilai) | Kesalahan Pengukuran (%) | Memengaruhi |
| 25% | 0,1% | Dalam spesifikasi, pengukuran akurat |
| 50% | 0,15% | Dalam spesifikasi, pengukuran akurat |
| 100% | 0,3% | Pada beban terukur, sedikit peningkatan kesalahan |
| 150% | 1,5% | Beban berlebihan, kesalahan signifikan |
| 200% | 5,0% | Saturasi parah, pengukuran tidak dapat diandalkan |
Beban harus selalu dihitung dan diverifikasi secara cermat selama tahap desain sistem meteran. CT dengan peringkat VA yang lebih tinggi dapat menangani beban yang lebih tinggi, namun juga lebih besar dan lebih mahal. CT dengan peringkat VA lebih rendah lebih kecil dan lebih murah, namun lebih sensitif terhadap beban dan mungkin jenuh pada beban berat. Di Xifa, kami menawarkan rangkaian CT Transformator Arus dengan peringkat beban berbeda untuk memenuhi kebutuhan spesifik aplikasi pengukuran yang berbeda. Tim teknis kami dapat membantu dalam memilih CT yang tepat untuk aplikasi Anda.
Memilih CT Transformator Arus yang tepat untuk aplikasi pengukuran melibatkan evaluasi sistematis terhadap persyaratan arus, tegangan, dan akurasi sistem. Kerangka seleksi berikut memberikan pendekatan langkah demi langkah untuk memastikan bahwa CT ditentukan dengan benar. Langkah pertama adalah menentukan rentang arus primer. CT harus mampu mengukur arus operasi maksimum secara akurat, dan juga harus mampu menahan arus gangguan maksimum tanpa kerusakan. Arus pengenal CT harus dipilih sekitar 60-80% dari arus beban maksimum yang diantisipasi, sehingga memberikan margin untuk pertumbuhan beban di masa depan. Rentang dinamis CT juga harus dipertimbangkan, memastikan bahwa CT dapat mengukur arus minimum dan maksimum secara akurat.
Langkah kedua adalah menentukan kelas akurasi yang dibutuhkan. Untuk pengukuran pendapatan, diperlukan kelas akurasi yang tinggi (0,1 atau 0,2). Untuk submetering dan pemantauan umum, kelas akurasi yang lebih rendah (0,5 atau 1,0) mungkin sudah cukup. Kelas akurasi juga harus disesuaikan dengan beban meteran. Langkah ketiga adalah menentukan beban. Beban harus dihitung berdasarkan impedansi masukan meter, panjang kabel penghubung, dan impedansi perangkat perantara. CT harus mempunyai peringkat beban yang lebih besar dari beban yang dihitung.
Tabel berikut merangkum kriteria pemilihan utama dan memberikan nilai tipikal untuk CT Transformator Saat Ini.
| Kriteria Seleksi | Pertimbangan | Nilai Khas |
| Arus Primer (A) | Arus beban kontinu maksimum | 50, 100, 200, 400, 800, 1000, 2000 |
| Arus Sekunder (A) | Output standar untuk meter | 5A atau 1A |
| Kelas Akurasi | Ketelitian pengukuran yang diperlukan | 0,1, 0,2, 0,5, 1,0 |
| Beban (VA) | Impedansi total rangkaian sekunder | 2.5, 5, 10, 15, 30 |
| Tingkat Isolasi | Tegangan pengenal rangkaian primer | 0,6 kV, 12 kV, 24 kV, 36 kV |
| Frekuensi (Hz) | Frekuensi listrik | 50Hz atau 60Hz |
Faktor tambahan yang perlu dipertimbangkan termasuk tingkat isolasi, frekuensi, dan suhu lingkungan. CT harus dirancang untuk level tegangan rangkaian primer. Untuk aplikasi tegangan tinggi, CT harus memiliki isolasi dan jarak rambat yang memadai. CT harus dirancang untuk frekuensi listrik (50 Hz atau 60 Hz). Suhu lingkungan mempengaruhi kinerja CT dan kemampuannya menghilangkan panas. Di Xifa, kami memproduksi CT Transformator Arus untuk berbagai aplikasi, mulai dari distribusi tegangan rendah hingga pengukuran gardu induk tegangan tinggi. Produk kami dirancang untuk memenuhi standar internasional yang relevan dan diuji secara ketat untuk memastikan kinerja yang andal.
Pertanyaan 1: Apa perbedaan antara trafo arus dan trafo tegangan?
Jawaban: Trafo arus (CT) digunakan untuk mengukur arus dan dihubungkan secara seri dengan rangkaian. Trafo tegangan (VT) digunakan untuk mengukur tegangan dan dihubungkan secara paralel. CT menghasilkan arus sekunder sebanding dengan arus primer, sedangkan VT menghasilkan tegangan sekunder sebanding dengan tegangan primer. Keduanya adalah trafo instrumen yang digunakan untuk pengukuran dan proteksi. CT Transformator Arus adalah sensor kunci untuk mengukur arus dalam sistem tenaga.
Pertanyaan 2: Dapatkah saya memasang CT trafo arus dalam orientasi apa pun?
Jawaban: Meskipun CT Transformator Arus dapat dipasang di sebagian besar orientasi, umumnya disarankan untuk mengikuti pedoman pabrikan. Orientasinya tidak mempengaruhi keakuratan secara signifikan pada arus operasi normal. Namun, untuk aplikasi dengan akurasi tinggi, disarankan untuk memastikan bahwa inti tidak terkena getaran atau medan magnet yang berlebihan. Untuk CT inti terpisah, kehati-hatian harus diberikan untuk memastikan bahwa inti ditutup dengan benar dan diamankan untuk menjaga akurasi.
Pertanyaan 3: Bagaimana cara memilih antara CT sekunder 5 A dan 1 A?
Jawaban: Pilihan antara CT Trafo Arus sekunder 5 A dan 1 A bergantung pada peralatan pengukuran dan jarak antara CT dan meter. Output 5 A lebih umum dan memberikan tingkat sinyal yang lebih tinggi, yang dapat bermanfaat di lingkungan yang bising. Output 1 A sering digunakan untuk transmisi jarak jauh karena arus yang lebih rendah mengurangi penurunan tegangan pada kabel. Kebanyakan meteran modern mendukung input 5 A dan 1 A. Pabrik kami dapat memberikan panduan tentang pilihan optimal untuk aplikasi spesifik Anda.
Pertanyaan 4: Apa yang menyebabkan CT trafo arus jenuh?
Jawaban: CT Trafo Arus jenuh ketika fluks magnet pada inti mencapai batas maksimumnya. Hal ini biasanya terjadi ketika arus primer melebihi kapasitas pengenal CT dengan margin yang besar, atau ketika beban sekunder terlalu tinggi. Saturasi juga dapat disebabkan oleh tingginya komponen DC pada arus primer atau oleh frekuensi sistem yang berlebihan. Ketika CT jenuh, arus keluarannya menjadi terdistorsi dan tidak proporsional dengan arus primer, sehingga menyebabkan pengukuran tidak akurat dan potensi maloperasi proteksi. Pabrik kami menguji setiap CT untuk mengetahui karakteristik saturasi guna memastikan kinerja yang andal dalam kondisi kesalahan.
Pertanyaan 5: Apa keuntungan menggunakan CT inti terpisah untuk pengukuran?
Jawaban: Current Transformer CT split-core menawarkan beberapa keuntungan, terutama untuk instalasi retrofit. Inti dapat dibuka dan dijepit di sekitar konduktor primer tanpa melepaskan konduktor. Hal ini membuat instalasi lebih mudah dan cepat, terutama pada sistem yang sudah ada dimana pemutusan sambungan sulit atau mahal. CT split-core juga berguna untuk aplikasi pemantauan sementara. Namun, CT inti terpisah biasanya memiliki akurasi lebih rendah dibandingkan CT inti padat pada kelas yang sama. Untuk aplikasi dengan akurasi tinggi, CT inti padat lebih disukai. Produk Current Transformer CT split-core kami dirancang untuk memberikan akurasi yang baik sekaligus menawarkan kemudahan pemasangan.
Transformator arus adalah pahlawan tanpa tanda jasa dalam sistem meteran listrik. Mereka menyediakan fungsi penting untuk mengukur arus tinggi secara akurat sekaligus memastikan keselamatan personel dan peralatan. Kemampuannya untuk menyediakan isolasi galvanik, menghasilkan keluaran arus rendah yang terstandarisasi, dan beroperasi dengan andal pada rentang dinamis yang luas menjadikannya sangat diperlukan untuk aplikasi pemantauan, penagihan, dan perlindungan energi modern. Dari fisika induksi magnetik hingga pertimbangan praktis beban dan saturasi, CT Transformator Arus merupakan bukti kekuatan teknik yang sederhana dan kokoh.
Memilih CT Transformator Arus yang tepat untuk aplikasi Anda memerlukan pertimbangan cermat terhadap akurasi, beban, dan persyaratan sistem. Dengan memahami faktor-faktor ini, Anda dapat memastikan bahwa sistem pengukuran Anda menyediakan data yang andal dan akurat yang diperlukan untuk pengelolaan energi yang efektif. PadaWenzhou Xifa Peralatan Listrik Co, Ltd., kami berkomitmen untuk menyediakan CT Transformator Arus berkualitas tinggi yang memenuhi persyaratan pengukuran yang paling menuntut. Produk kami dirancang dan diproduksi dengan standar tertinggi, memastikan kinerja yang andal selama masa pemasangan.
-
