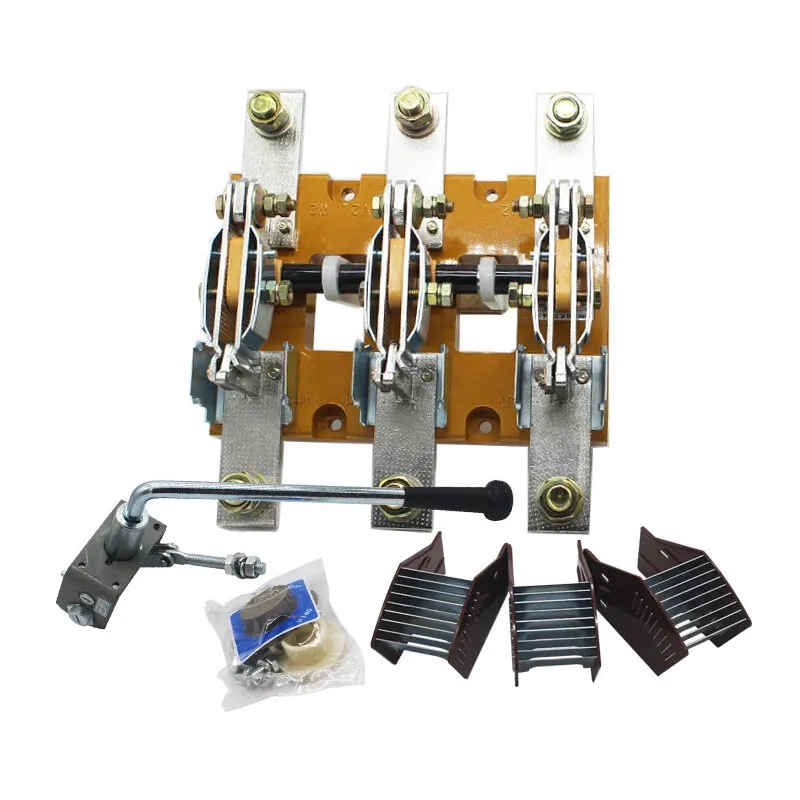

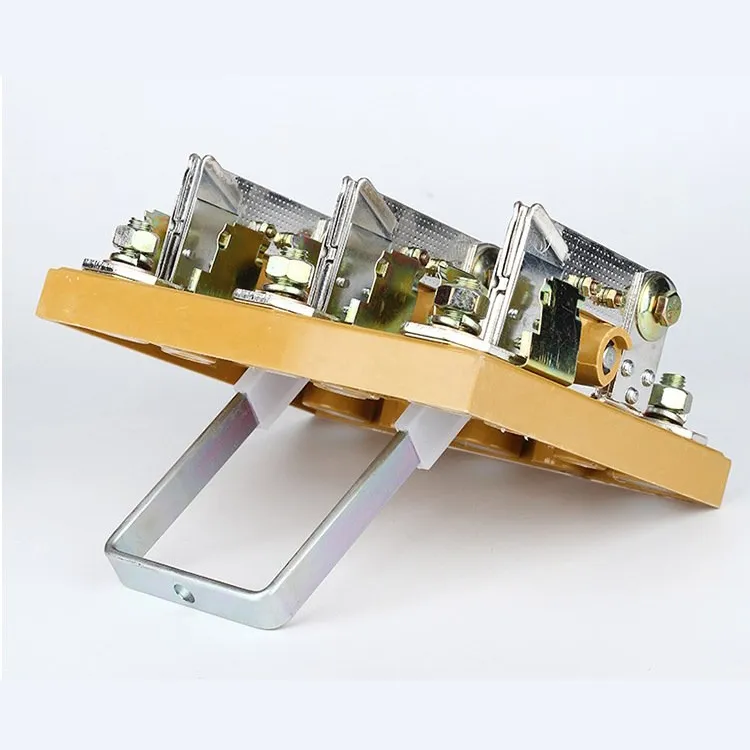

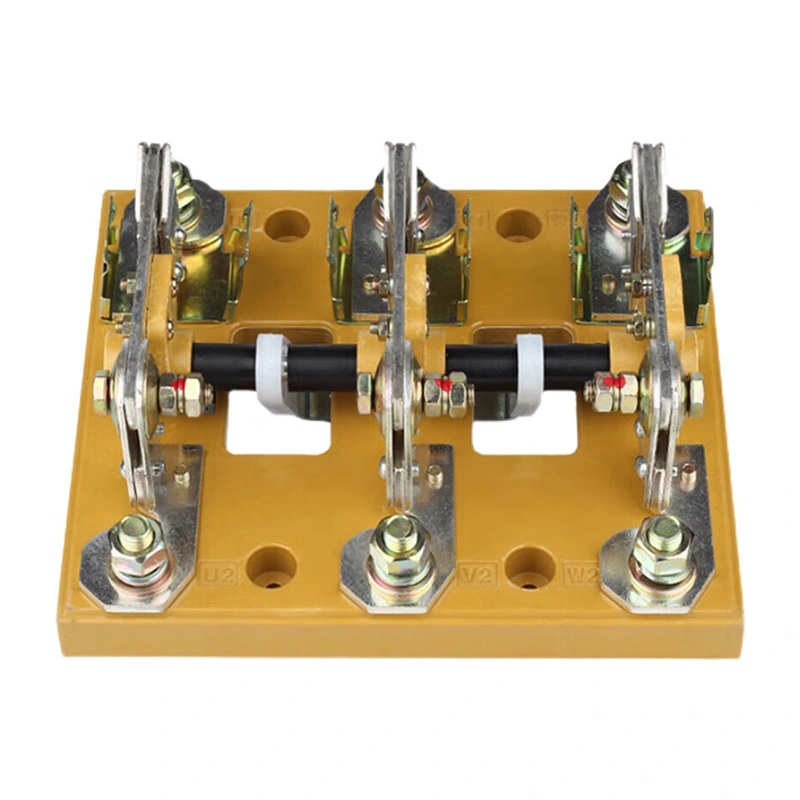

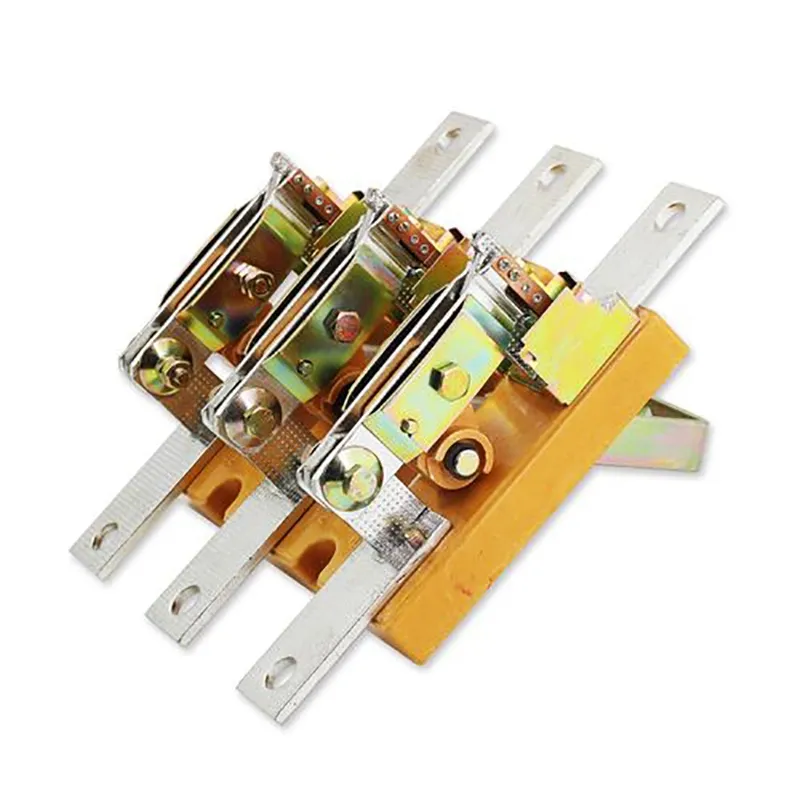

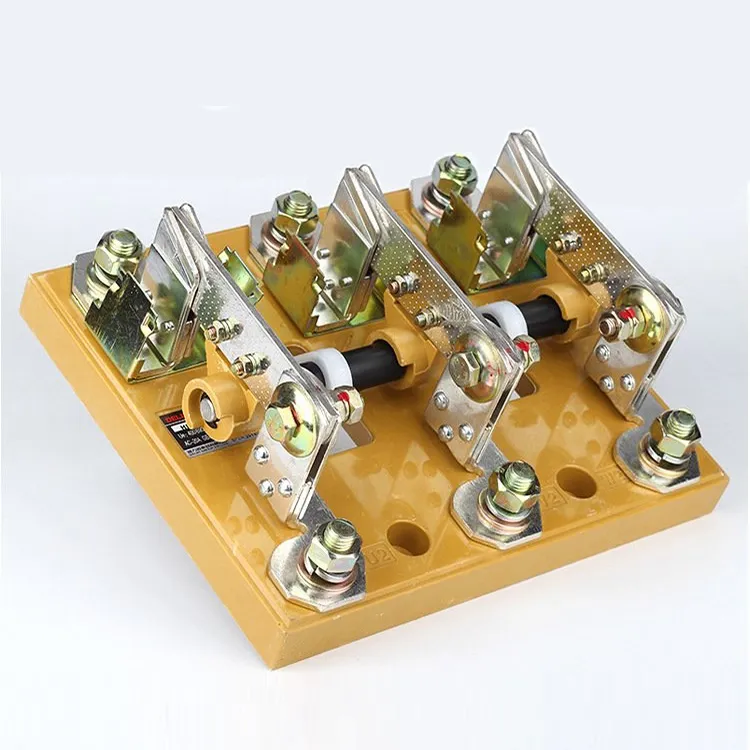

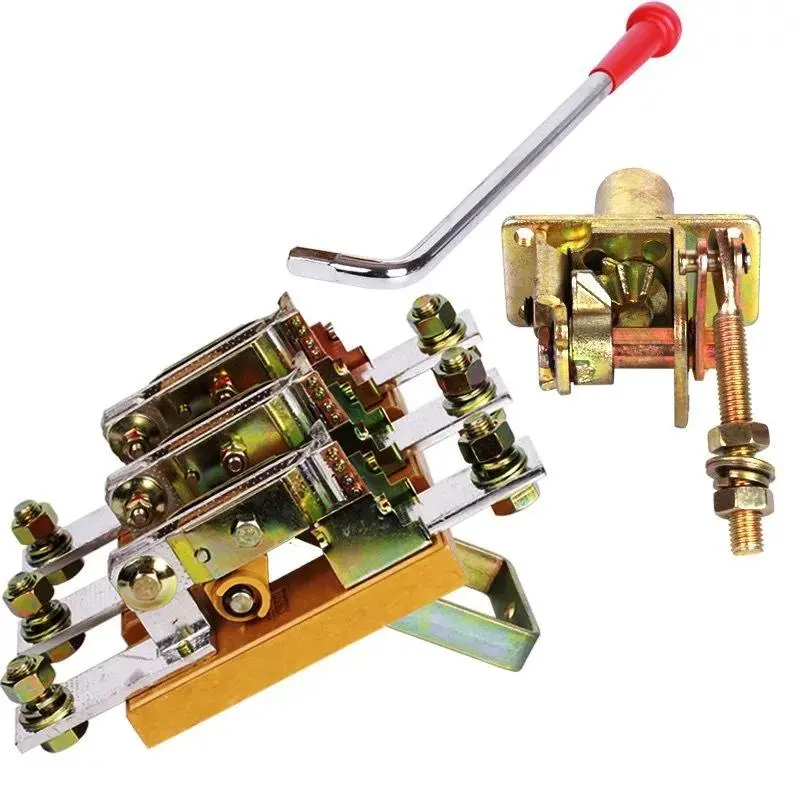

Saklar Isolator 100 Amp 4 Tiang

Wenzhou XiFa Electric Power Equipment Co, Ltd adalah pabrik yang dapat diandalkan untuk memproduksi sakelar isolator 100 amp 4 tiang yang solid. Perusahaan mengadopsi resin epoksi atau plastik termoset sebagai bahan insulasi untuk memberikan insulasi efektif antara bagian konduktif dan mencegah korsleting antar fase. Dan kontaknya dapat berupa tembaga dengan konduktivitas tinggi atau paduan tembaga berlapis perak untuk memastikan koneksi dan pemutusan sirkuit yang andal, dengan pelapisan perak mengurangi resistensi, pemanasan, dan oksidasi. Selain itu, untuk setiap sakelar isolator 100 amp 4 kutub yang terjual, tim teknis akan menjawab pertanyaan dari klien dalam waktu 24 jam.

mengirimkan permintaan

Deskripsi Produk

Sakelar isolator 4 kutub 100 amp adalah perangkat sakelar listrik yang dirancang untuk memutuskan rangkaian dan memutus aliran listrik. Ini terdiri dari empat kutub terpisah, termasuk dua terminal masukan dan dua terminal keluaran. Dengan menyediakan pemutusan yang andal, saklar isolator 4 kutub 100 amp memastikan keselamatan personel dan peralatan.

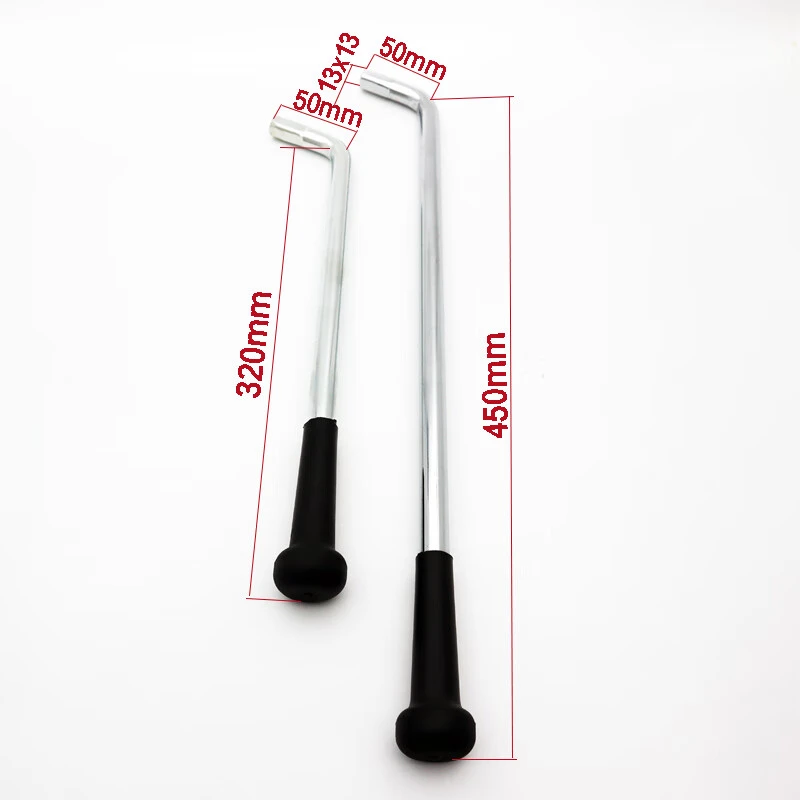

Sakelar isolator 100 amp 4 kutub biasanya terdiri dari tiga bagian utama: penutup, mekanisme pengoperasian, dan komponen listrik. Penutup dibuat dari bahan isolasi untuk mencegah kebocoran arus dan sengatan listrik. Mekanisme pengoperasiannya memungkinkan sakelar dibuka atau ditutup secara manual, sedangkan komponen kelistrikannya meliputi tiang, terminal sambungan, dan elemen konduktif lainnya.

Aplikasi Umum saklar isolator 100 amp 4 kutub:

1. Sistem Tenaga: Banyak digunakan di gardu induk dan jaringan distribusi, saklar isolator 100 amp 4 kutub memutus atau mengalihkan aliran daya, membantu menjaga pengoperasian jaringan yang aman dan stabil.

2.Instalasi Industri: Diterapkan dalam kontrol mesin dan sistem otomasi, saklar isolator 100 amp 4 kutub menyediakan pemutusan daya yang aman selama pemeliharaan, memastikan perlindungan pekerja dan peralatan.

3.Sistem Transportasi: Di kereta api, metro, dan infrastruktur transportasi lainnya, saklar digunakan untuk mengisolasi sirkuit listrik, menjamin keselamatan penumpang, staf, dan peralatan.

100 Amp 4 Pole Isolator Switch

Parameter Produksi:

l (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
UI(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Kekuatan dielektrik (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Arus Kerja le(A)
400VAC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400VAC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750VAC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220VDC21	125	160	200	250	315	400	500	630
220VDC22	125	160	200	250	315	400	400	500
220VDC23	125	125	160	200
440VDC21	100	125	160	200	315	400	400	500
440VDC22	100	125	160	200	315	400	400	500
440VDC23	100	125	160	200
Tenaga Motor (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms,0,1S/1,0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Kapasitas Pembuatan dan Pemutusan
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm(Nilai Puncak KA)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Kehidupan Mekanik (kali)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Kehidupan Listrik (kali)
Ue=660V Nilai Arus le
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Berat (kg)
3 tiang	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 tiang	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Torsi Operasi (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

Jenis		Ukuran Bingkai (mm)						Ukuran instalasi (mm)
Jenis		A	B	C	C1	D	G	a	b	Φc	H	K	M
HD13-100	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-100	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-200	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-200	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-400	3P	240	205	92	180	90	250	90	160	Φ7	88	82	M12
HD13-400	4P	330	205	92	180	90	250	180	160	Φ7	88	82	M12
HD13-600	3P	270	300	100	188	100	250	100	160	Φ9	88	82	M16
HD13-600	4P	370	300	100	188	100	250	200	160	Φ9	88	82	M16
HD13-1000	3P	325	315	116	226	120	250	120	160	Φ9	85	78	2-M12
HD13-1000	4P	450	315	116	226	120	250	240	160	Φ9	85	78	2-M12
HD13-1500	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-1500	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12
HD13-2000	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-2000	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12

Jenis	A	B	C	D	E	F	H	ya	Φb	G
HD13-2000	520	350	170	180	48	36	277.5	12	9	250
HD13-3000	600	390	200	180	60	40	233	16	11	250

100 Amp 4 Pole Isolator Switch

Pertanyaan Umum Produksi:

Q: Apa yang dimaksud dengan saklar isolator 100 amp 4 kutub?

J: Ini adalah sakelar manual yang dirancang untuk memutuskan sambungan sistem empat kabel dengan aman, biasanya tiga fase plus netral, dari catu daya. Dinilai 100 amp, ini memberikan titik isolasi yang terlihat dan andal untuk tujuan pemeliharaan dan keselamatan.

T: Apa perbedaan saklar isolator 100 amp 4 kutub dengan saklar isolator 100 amp 3 kutub?

A: Isolator 3 kutub hanya memutus saluran tiga fasa. Isolator 4 kutub memutus tiga fase dan netral secara bersamaan, memastikan isolasi sirkuit total. Hal ini mengurangi risiko aliran arus sisa dan memberikan keamanan yang lebih tinggi dalam aplikasi tertentu.

T: Apa manfaat utama menggunakan saklar isolator 4 kutub 100A?

J: Keuntungan utamanya mencakup pemutusan fase dan netral sepenuhnya, desain ringkas yang menghemat ruang, kemudahan pemasangan, dan keandalan tinggi. Ini memberikan titik istirahat yang jelas dan terlihat sehingga meningkatkan keselamatan selama pemeliharaan.
