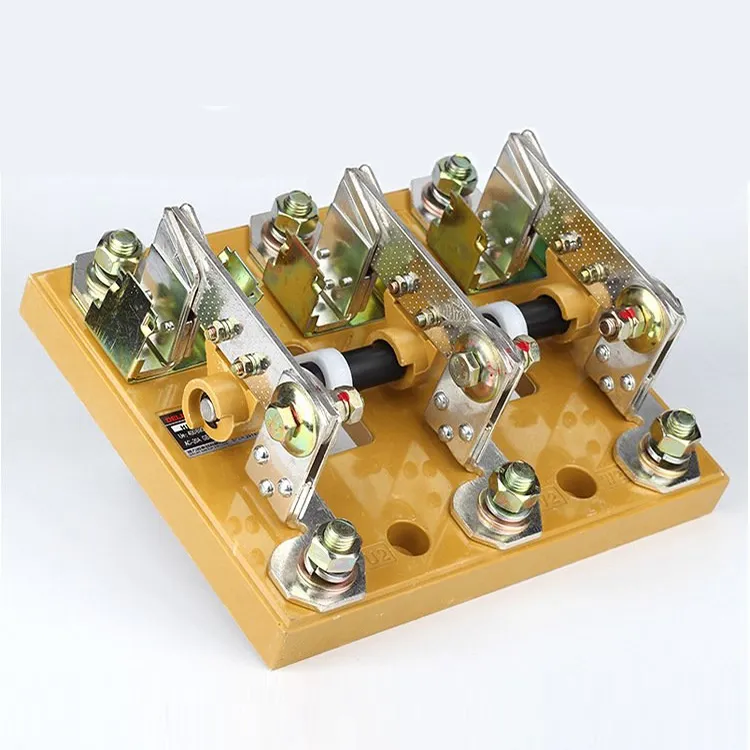

Kabinet Listrik Saklar Pemutus 3 Fasa 800 Amp

Untuk Menghasilkan kabinet listrik yang andal 800 amp saklar pemutus 3 fase, Wenzhou XiFa Electric Power Equipment Co., Ltd mengadopsi kontak tembaga berkualitas tinggi dan housing yang kokoh untuk memastikan masa pakai yang lama. Sementara itu, setiap sakelar pemutus 3 fase kabinet listrik 800 amp memiliki desain yang ringkas dan sederhana tidak hanya untuk memberikan titik pemutusan yang jelas secara visual tetapi juga cocok untuk pemasangan panel atau dinding. Sementara itu, setiap saklar pemutus 3 fasa 800 amp kabinet listrik harus menjalani uji pabrik sebelum pengiriman cepat.

mengirimkan permintaan

Deskripsi Produk

Sakelar pemutus 3 fase 800 amp adalah perangkat yang terutama digunakan untuk mengisolasi sumber daya, melakukan operasi peralihan, dan menghubungkan atau memutuskan sirkuit arus rendah. Ia tidak memiliki kemampuan pemadaman busur api. Ketika dalam posisi terbuka, kontak mempertahankan jarak isolasi tertentu dengan putusnya terlihat jelas; ketika dalam posisi tertutup, sakelar mampu mengalirkan arus operasi normal serta menahan kondisi abnormal, seperti arus hubung singkat, untuk jangka waktu tertentu.

Dalam kebanyakan kasus, saklar pemutus 3 fasa 800 amp diterapkan sebagai isolator tegangan rendah, yang berarti saklar tersebut diberi nilai untuk tegangan di bawah 1 kV. Meskipun prinsip pengoperasian dan konstruksinya relatif sederhana, namun diproduksi dalam jumlah besar, dan keandalannya sangat penting. Oleh karena itu, mereka memainkan peran penting dalam desain, konstruksi, dan pengoperasian gardu induk dan pembangkit listrik yang aman.

Karakteristik yang menentukan dari saklar pemutus 3 fasa 800 amp adalah bahwa ia tidak dapat memutus arus beban; itu hanya dapat dibuka atau ditutup ketika rangkaian bebas arus. Referensi umum untuk sakelar pemutus 3 fase 800 amp mencakup fungsi, fitur, klasifikasi, aplikasi, peningkatan anti-salah operasi, praktik pemeliharaan, dan masalah umum.

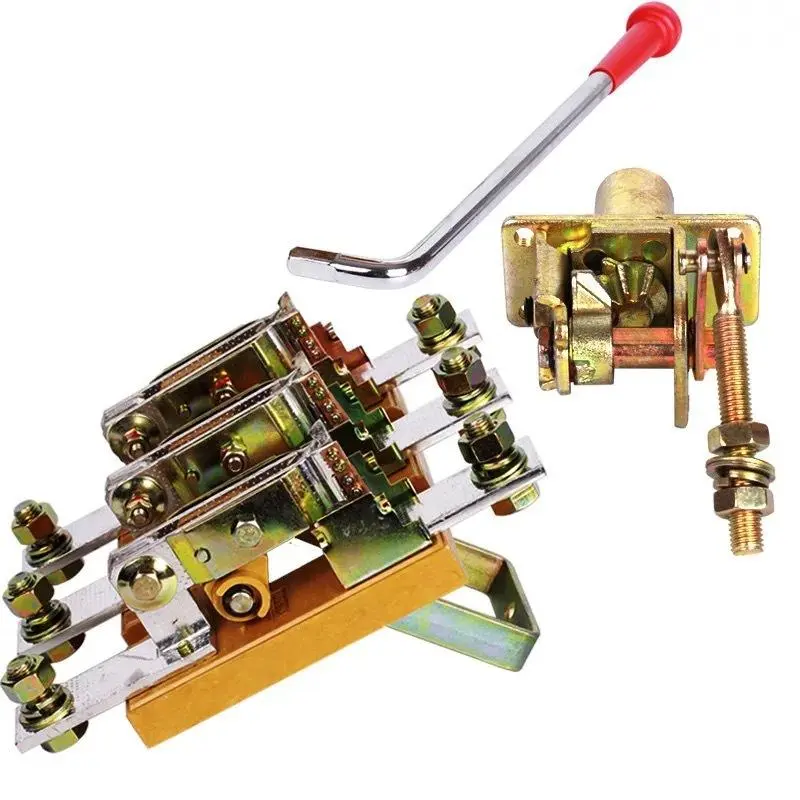

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

Parameter Produksi:

l (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
UI(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Kekuatan dielektrik (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Arus Kerja le(A)
400VAC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400VAC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750VAC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220VDC21	125	160	200	250	315	400	500	630
220VDC22	125	160	200	250	315	400	400	500
220VDC23	125	125	160	200
440VDC21	100	125	160	200	315	400	400	500
440VDC22	100	125	160	200	315	400	400	500
440VDC23	100	125	160	200
Tenaga Motor (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms,0,1S/1,0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Kapasitas Pembuatan dan Pemutusan
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm(Nilai Puncak KA)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Kehidupan Mekanik (kali)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Kehidupan Listrik (kali)
Ue=660V Nilai Arus le
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Berat (kg)
3 tiang	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 tiang	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Torsi Operasi (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

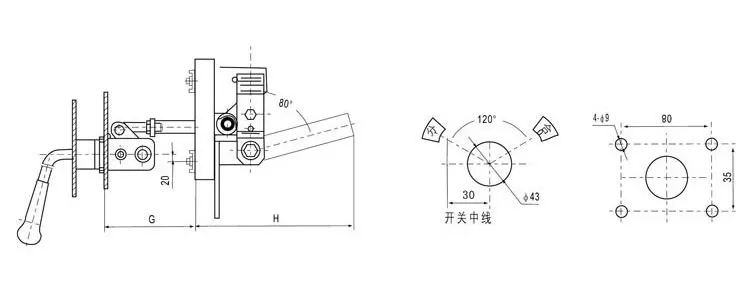

Electrical Cabinet 800 Amp 3 Phase Disconnect Switch

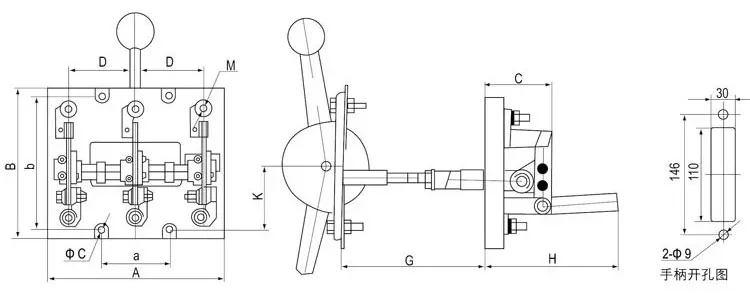

Jenis		Ukuran Bingkai (mm)						Ukuran instalasi (mm)
Jenis		A	B	C	C1	D	G	a	b	Φc	H	K	M
HD13-100	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-100	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-200	3P	210	190	80	160	80	250	80	160	Φ7	90	82	M8
HD13-200	4P	290	190	80	160	80	250	160	160	Φ7	90	82	M8
HD13-400	3P	240	205	92	180	90	250	90	160	Φ7	88	82	M12
HD13-400	4P	330	205	92	180	90	250	180	160	Φ7	88	82	M12
HD13-600	3P	270	300	100	188	100	250	100	160	Φ9	88	82	M16
HD13-600	4P	370	300	100	188	100	250	200	160	Φ9	88	82	M16
HD13-1000	3P	325	315	116	226	120	250	120	160	Φ9	85	78	2-M12
HD13-1000	4P	450	315	116	226	120	250	240	160	Φ9	85	78	2-M12
HD13-1500	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-1500	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12
HD13-2000	3P	360	355	125	238	130	250	130	160	Φ11	85	78	4-M12
HD13-2000	4P	490	355	125	238	130	250	260	160	Φ11	85	78	4-M12

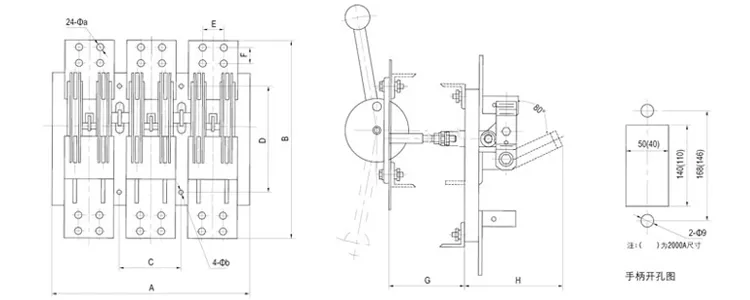

Jenis	A	B	C	D	E	F	H	ya	Φb	G
HD13-2000	520	350	170	180	48	36	277.5	12	9	250
HD13-3000	600	390	200	180	60	40	233	16	11	250

Pertanyaan Umum Produksi:

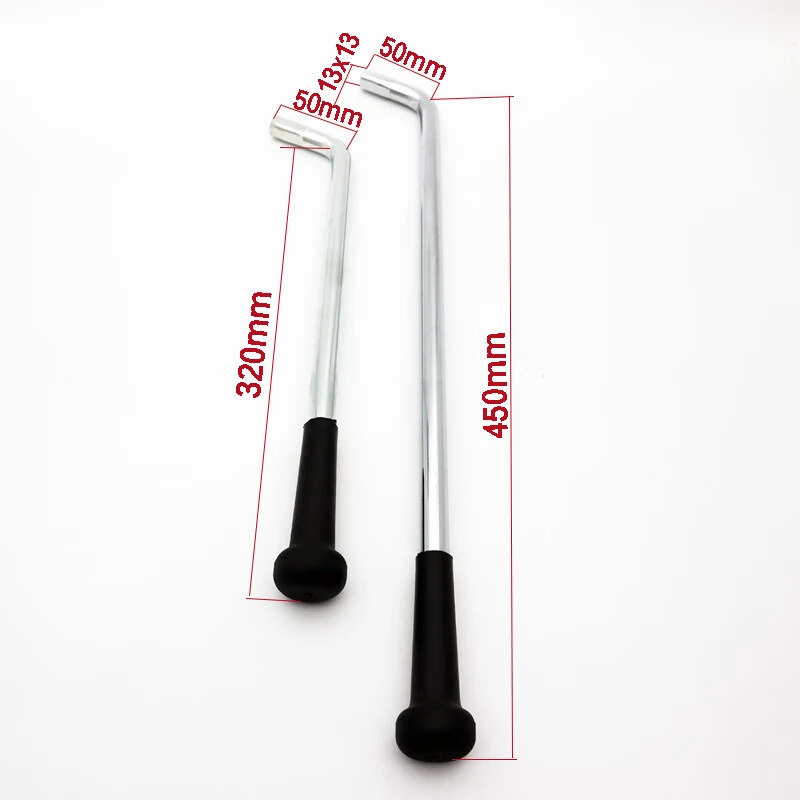

T: Bagaimana cara memilih jenis pegangan yang berbeda (rotari vs. tuas)?

A: Pegangan putar: Ringkas, sering digunakan di pusat kendali motor atau ruang sempit.

Pegangan tuas: Lebih besar dan lebih terlihat, lebih disukai ketika diperlukan indikasi ON/OFF yang jelas.

Pilihannya bergantung pada ruang, visibilitas keselamatan, dan preferensi operator.

T: Dapatkah sakelar pemutus 3 fase 800 amp dipasang dalam orientasi apa pun?

J: Umumnya, sakelar pemutus 3 fase 800 amp harus dipasang secara vertikal untuk memenuhi persyaratan keselamatan dan kode. Beberapa desain memungkinkan fleksibilitas, tetapi selalu ikuti instruksi pabrik dan peraturan kelistrikan setempat.

T: Apakah sakelar pemutus 3 fase 800 amp mendukung prosedur lockout/tagout (LOTO)?

J: Ya, termasuk sakelar pemutus 3 fase 800 amp, sebagian besar model dilengkapi dengan pegangan yang dapat digembok untuk memastikan kepatuhan terhadap persyaratan keselamatan penguncian/penandaan OSHA. Hal ini memungkinkan teknisi untuk menyervis peralatan dengan aman tanpa risiko energi ulang yang tidak disengaja.
