Sakelar Pemutus Sekering Tegangan Rendah Listrik

Dibandingkan dengan sakelar pemutus yang tidak dapat melebur, sakelar pemisah sekering tegangan rendah listrik menggabungkan fungsi sekering dan sakelar pisau, yang berarti dapat mengontrol pemutusan dan penyambungan daya selama pengoperasian normal, dan memutus arus jika terjadi korsleting dan beban berlebih. Wenzhou XiFa Electric Power Equipment Co, Ltd mengkhususkan diri untuk memproduksi saklar pemisah sekering tegangan rendah listrik. Untuk menghasilkan saklar pemutus leburan berkualitas solid, perusahaan mengadopsi tembaga berkualitas tinggi pada saklar pemutus dan sekring. Penutup ini mengadopsi enkapsulasi resin epoksi yang dapat melindungi komponen internal dari debu, kelembapan, dan kekuatan eksternal sekaligus memastikan keselamatan operator.

mengirimkan permintaan

Deskripsi Produk

Peralihan pemisah sekering tegangan rendah listrik, juga dikenal sebagai isolator jenis sekering, secara cerdik menggabungkan fungsi sakelar pemutus dan sekering, menjadikannya komponen penting dalam panel distribusi daya tegangan rendah. Elemen sekeringnya dirancang untuk memutus arus gangguan dengan cepat, memastikan keamanan rangkaian, sedangkan sakelar pisau dirancang khusus untuk operasi peralihan dalam kondisi tanpa beban dan tidak dapat memutus arus hidup selama pengoperasian normal. Kombinasi unik ini memposisikan sakelar pemutus yang menyatu sebagai pelindung sirkuit yang andal.

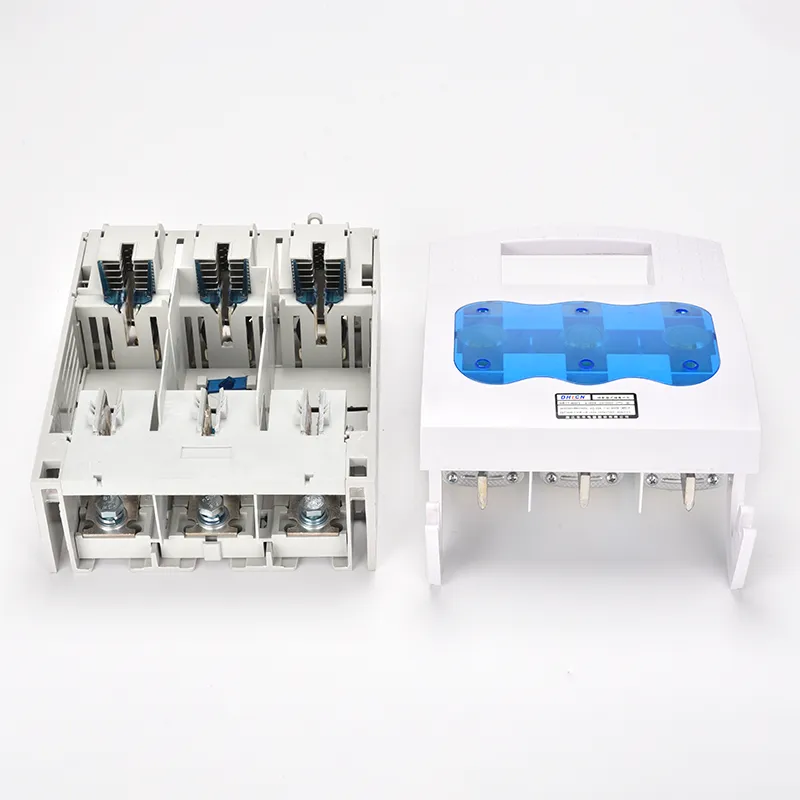

Ketika sakelar ditutup, mekanisme pisau, melalui sistem hubungan yang dirancang dengan baik, memastikan kontak yang kuat antara sekring dan busbar, sehingga aliran arus tidak terputus. Sebaliknya, ketika pemutusan sambungan diperlukan, mekanisme sederhana yang sama dengan aman memisahkan sekering dari busbar yang diberi energi, sehingga memungkinkan interupsi sirkuit dengan cepat. Desain mekanis yang presisi inilah yang memungkinkan sakelar pemutus sekering beroperasi dengan lancar dan andal saat mengubah status sirkuit.

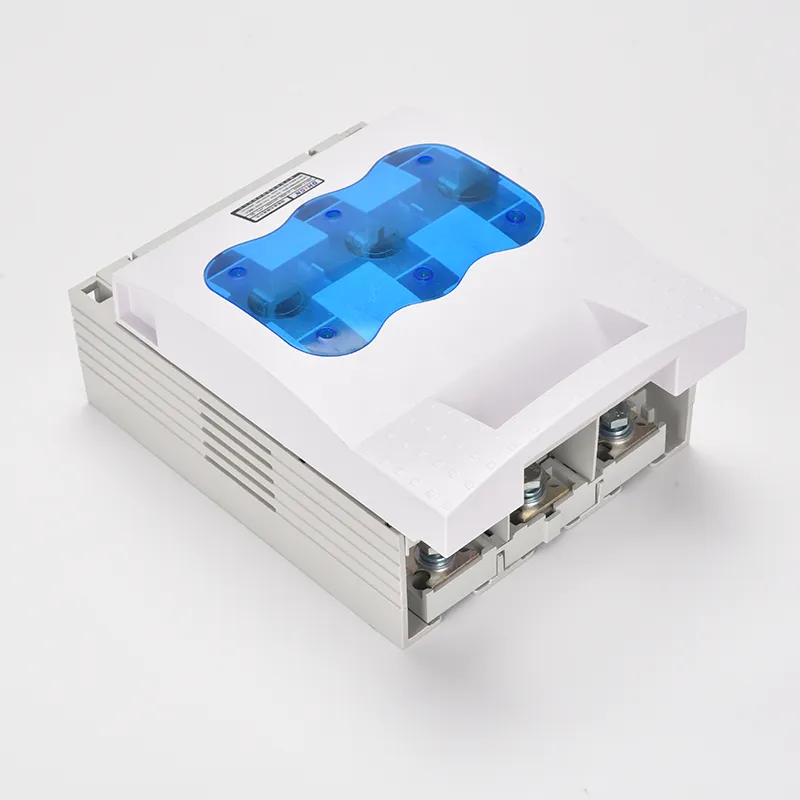

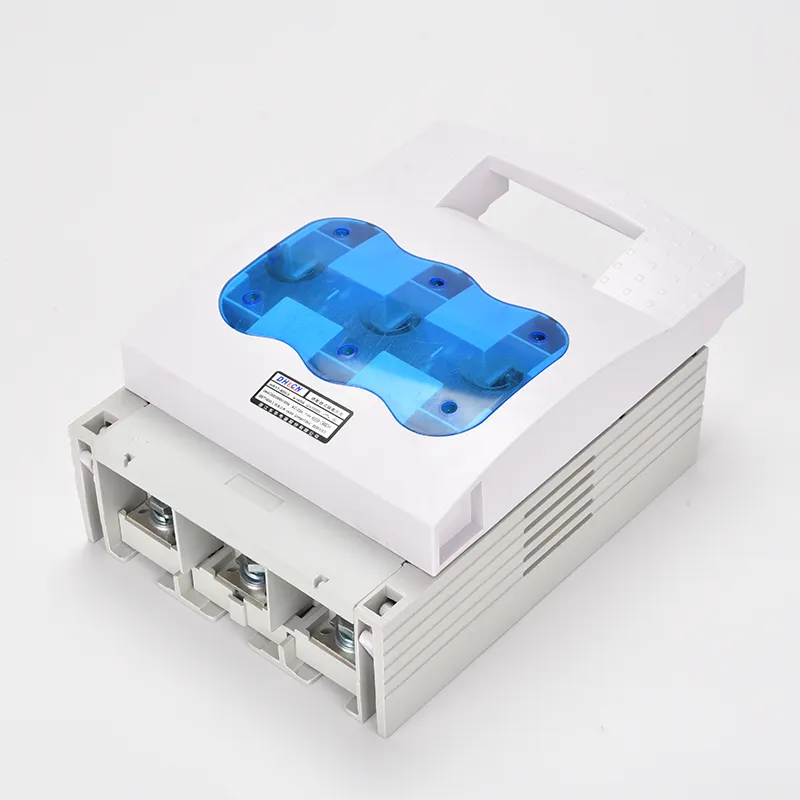

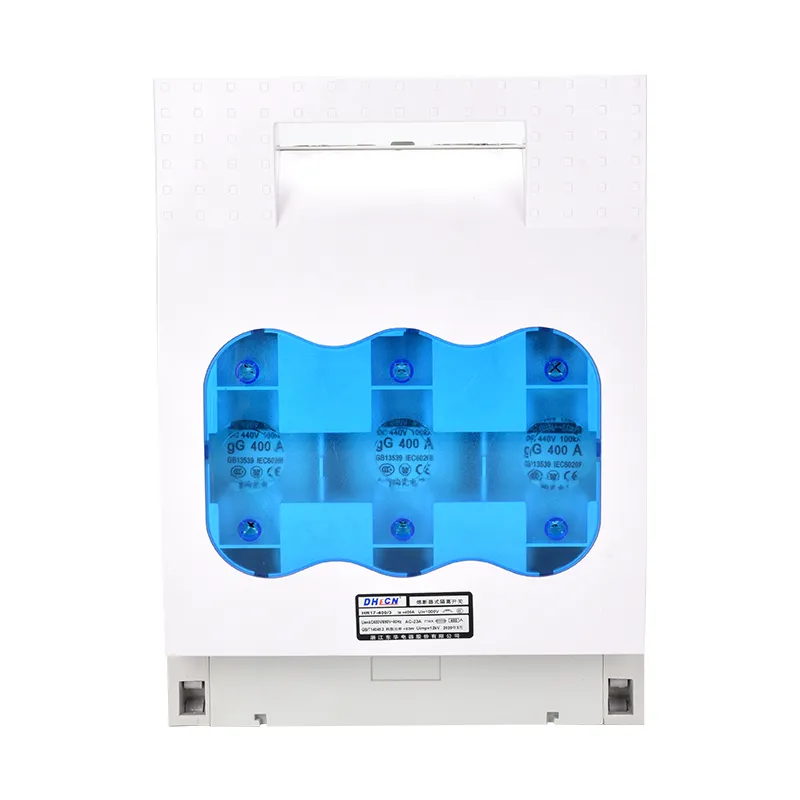

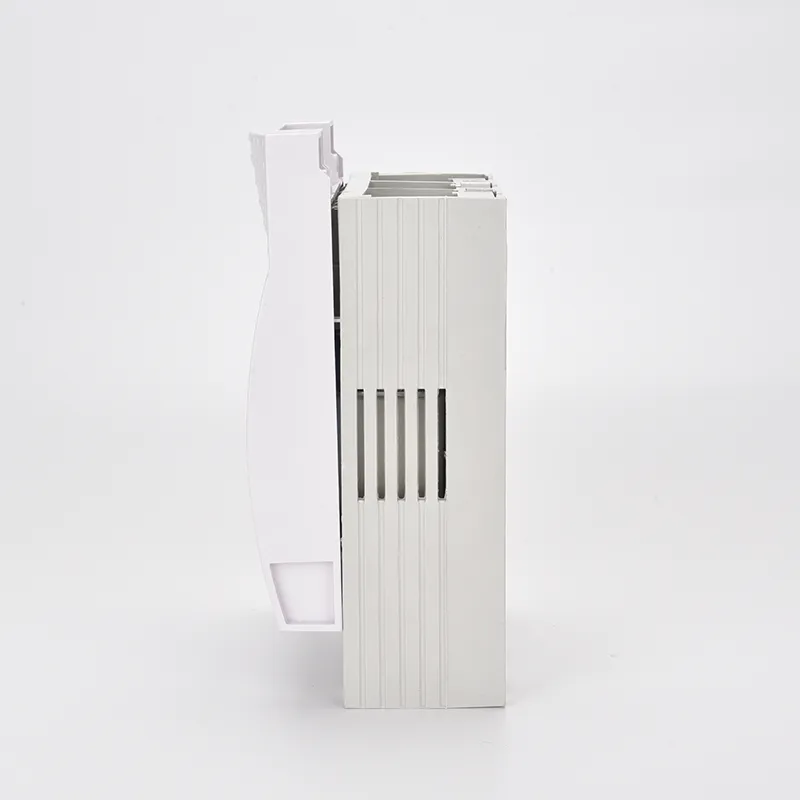

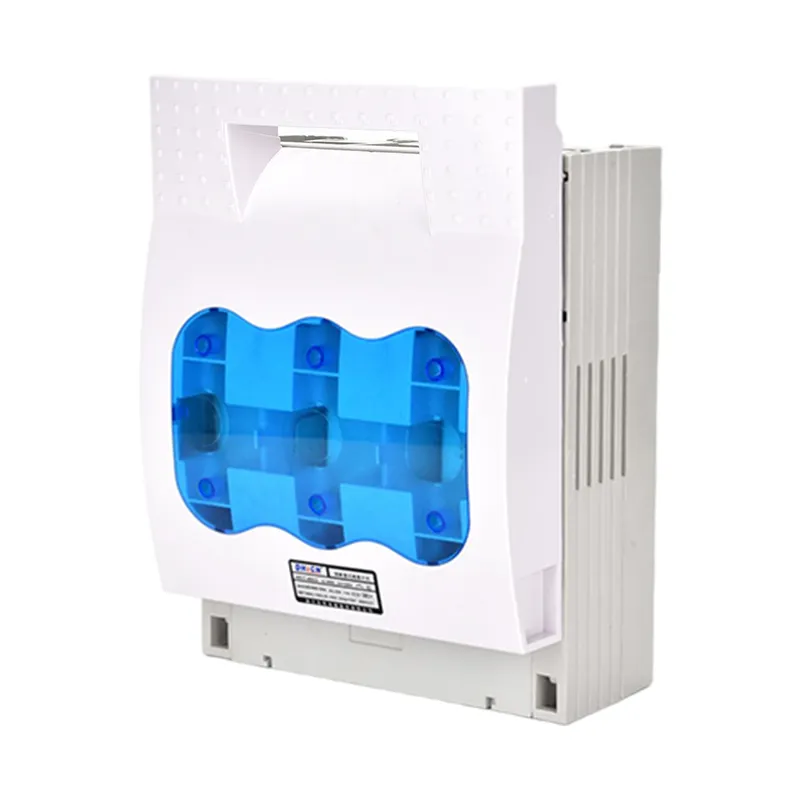

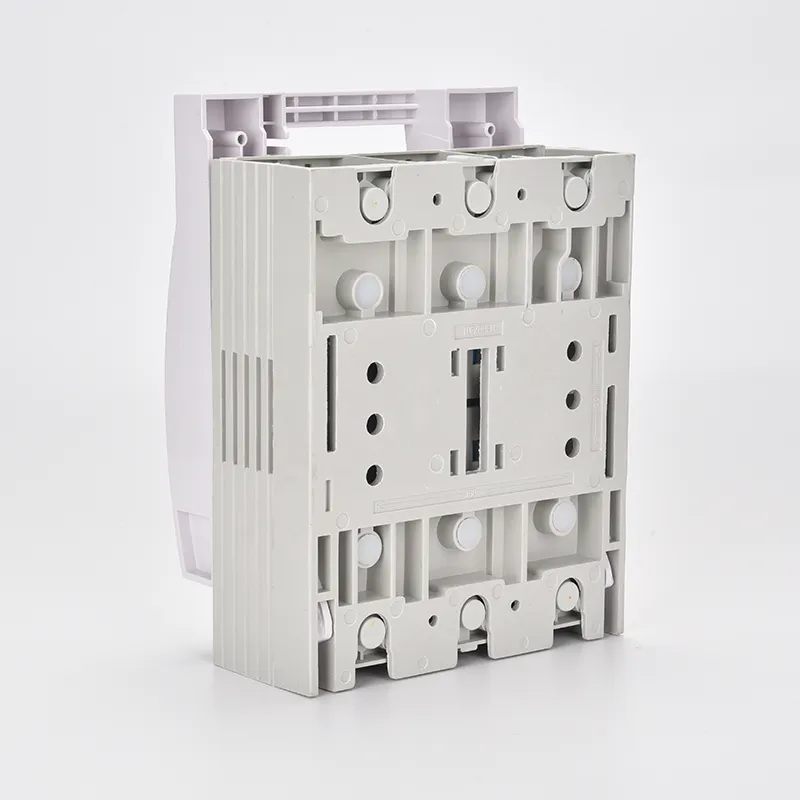

Electric Low Voltage Fuse Disconnector Switching

Parameter Produk:

Jenis Sekering	0			1			2			3
Frekuensi	50Hz			50Hz			50Hz			50Hz
Ue (V)	690	500	400	690	500	400	690	500	400	690	500	400
UI (V)	800			800			800			800
Di sebuah)	160			250			400			630
Ith (A)	160			250			400			630
Pemanfaatan	AC-21B(690V)			AC-21B(690V)			AC-21B(690V)			AC-21B(690V)
	AC-22B(500V)			AC-22B(500V)			AC-22B(500V)			AC-22B(500V)
	AC-23B(400V)			AC-23B(400V)			AC-23B(400V)			AC-23B(400V)
Kapasitas Pembuatan	725V, 240A			725V, 375A			725V, 600A			725V, 945A
	525V, 480A			525V, 750A			525V, 1200A			525V, 1890A
	420V, 160A			420V, 250A			420V, 400A			420V, 6300A
Kapasitas Pemutusan	725V, 240A			725V, 375A			725V, 600A			725V, 945A
	525V, 480A			525V, 750A			525V, 1200A			525V, 1890A
	420V, 1280A			420V, 2000A			420V, 3200A			420V, 5040A
IC (kA)	50	100	100	50	100	100	50	100	100	50	100	100
Kehilangan Daya Sekring (W)	12			23			34			48

Ith (A)	Jenis Sekering	Di dalam Sekring （A）
160	0	4,6,10,16,20,25,32,35,40,50,63,80,100,125,160
250	1	80,100,125,160,200,224,250
400	2	125、160、200、224、250、300、315、355、400
630	3	315,355,400,425,500,630

Jenis	A	B	C	D	E	F
HR17-160	106	200	97	60	200	87
HR17-250	185	247	128	88	221	110
HR17-400	210	290	145	97	268	125
HR17-630	256	300	160	112	285	139
HR17-800	256	300	160	112	285	139

Nomor Modus		Dimensi Pandangan (mm)				Dimensi Pemasangan (mm)
Nomor Modus		A	B	C	D	a	b	фc
HR17-40	2P	55	116	76	150	25	-	ф6
HR17-40	3P	76	116	76	150	42	-	ф6
HR17-63	2P	74	116	76	150	32	-	ф6
HR17-63	3P	105	116	76	150	62	-	ф6
HR17-160	2P	75	200	83	205	43	25	ф7
	3P	106	200	83	205	66	25	ф7
	4P	138	200	83	205	100	25	ф7
HR17-250	2P	128	247	110	195	72	50	ф11
	3P	185	247	110	195	114	50	ф11
	4P	242	247	110	195	172	50	ф11
HR17-400	2P	145	290	145	340	80	50	ф11
	3P	210	290	145	340	130	50	ф11
	4P	276	290	145	340	195	50	ф11
HR17-630 HR17-800	2P	175	300	145	360	90	50	ф11
	3P	256	300	145	360	162	50	ф11
	4P	340	300	145	360	243	50	ф11

Pertanyaan Umum Produk:

T: Apa yang dimaksud dengan saklar pemisah sekering tegangan rendah listrik?

A: Sakelar pemisah sekering listrik tegangan rendah adalah perangkat listrik yang menggabungkan fungsi pelindung sekering dengan kemampuan peralihan sakelar pemutus. Ini memberikan isolasi yang aman untuk pemeliharaan dan memutus arus gangguan untuk melindungi sirkuit dan peralatan.

T: Dapatkah sakelar pemisah sekering listrik bertegangan rendah memutus arus listrik?

J: Tidak. Sakelar pisau pada sakelar pemutus sekering dirancang untuk beroperasi hanya ketika rangkaian bebas dari arus beban. Ini tidak boleh digunakan untuk mengganggu arus operasi normal. Namun, elemen sekering akan beroperasi secara otomatis pada kondisi gangguan.

T: Apa aplikasi utama dari saklar pemisah sekering listrik tegangan rendah?

A: saklar pemisah sekering tegangan rendah listrik biasanya digunakan pada panel distribusi daya tegangan rendah, pusat kendali motor, sistem HVAC, dan mesin industri. Mereka menyediakan isolasi keselamatan dan perlindungan arus lebih dalam sistem ini.
