Sakelar Pemutus Tidak Menyatu 3 Fase 200 Amp

Sebagai manufaktur profesional, Wenzhou XiFa Electric Power Equipment Co., Ltd secara ketat mengikuti sistem kendali mutu untuk memproduksi setiap sakelar pemutus non-leburan 3 fase 200 amp. Di bengkel saklar pemutus non-leburan 3 fase 200 amp, manajer akan memeriksa setiap proses produksi berjalan lancar untuk memastikan pengiriman cepat dan tidak ada penundaan. Ketika sakelar pemutus selesai, perlu menjalani serangkaian pabrik seperti uji operasi mekanis untuk memverifikasi aksi peralihan yang lancar dan andal serta uji tegangan ketahanan frekuensi daya pada sirkuit utama dan bagian isolasi.

mengirimkan permintaan

Deskripsi Produk

Untuk lebih mengenal saklar pemutus non leburan 3 fasa 200 amp, kita dapat memperkenalkan saklar pemutus non leburan dari fungsinya pada sistem tenaga listrik. Itu bisa ditampilkan seperti di bawah ini:

1. Isolasi Daya: Selama inspeksi atau pemeliharaan peralatan listrik, pembukaan sakelar pemutus non-leburan 3 fase 200 amp akan memisahkan sepenuhnya peralatan yang sedang diservis dari bagian aktif, sehingga menimbulkan kerusakan yang terlihat dan memastikan keselamatan personel.

2.Operasi Peralihan: Dalam pengoperasian sistem tenaga, sakelar pemutus non-leburan 3 fase 200 amp bekerja berkoordinasi dengan pemutus sirkuit untuk mengubah konfigurasi pengoperasian sirkuit—misalnya, mentransfer busbar atau mengubah rute pasokan: memungkinkan kontrol sistem yang fleksibel.

3.Membuat dan Memutus Arus Kecil: Sakelar pemutus non-leburan 3 fase 200 amp dapat langsung menghubungkan atau memutuskan rangkaian arus kecil seperti saluran pendek tanpa beban, trafo tegangan, dan penahan lonjakan arus, tanpa perlu mengoperasikan pemutus arus, sehingga menyederhanakan pengoperasian rutin.

4.Koordinasi dengan Perangkat Perlindungan: Ketika terjadi kesalahan, sakelar pemutus non-leburan 3 fase 200 amp mengisolasi bagian yang bermasalah setelah pemutus sirkuit terputus, mencegah perluasan kesalahan dan mendukung pengoperasian sistem yang stabil.

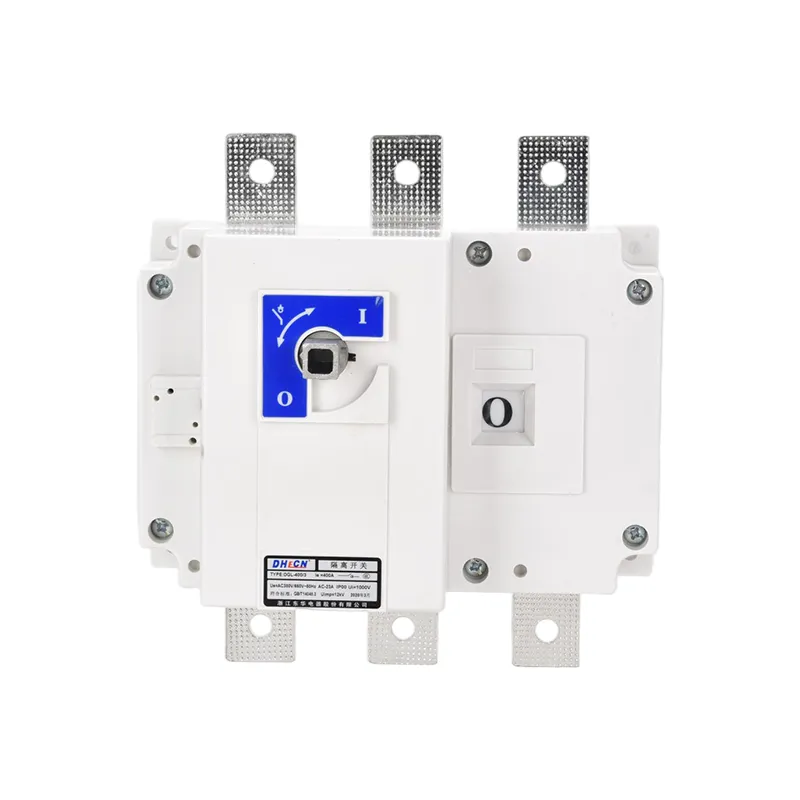

3 Phase 200 Amp Non Fused Disconnect Switch

Parameter Produk:

l (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
UI(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Kekuatan dielektrik (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Arus Kerja le(A)
400VAC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400VAC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750VAC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220VDC21	125	160	200	250	315	400	500	630
220VDC22	125	160	200	250	315	400	400	500
220VDC23	125	125	160	200
440VDC21	100	125	160	200	315	400	400	500
440VDC22	100	125	160	200	315	400	400	500
440VDC23	100	125	160	200
Tenaga Motor (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms,0,1S/1,0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Kapasitas Pembuatan dan Pemutusan
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm(Nilai Puncak KA)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Kehidupan Mekanik (kali)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Kehidupan Listrik (kali)
Ue=660V Nilai Arus le
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Berat (kg)
3 tiang	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 tiang	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Torsi Operasi (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

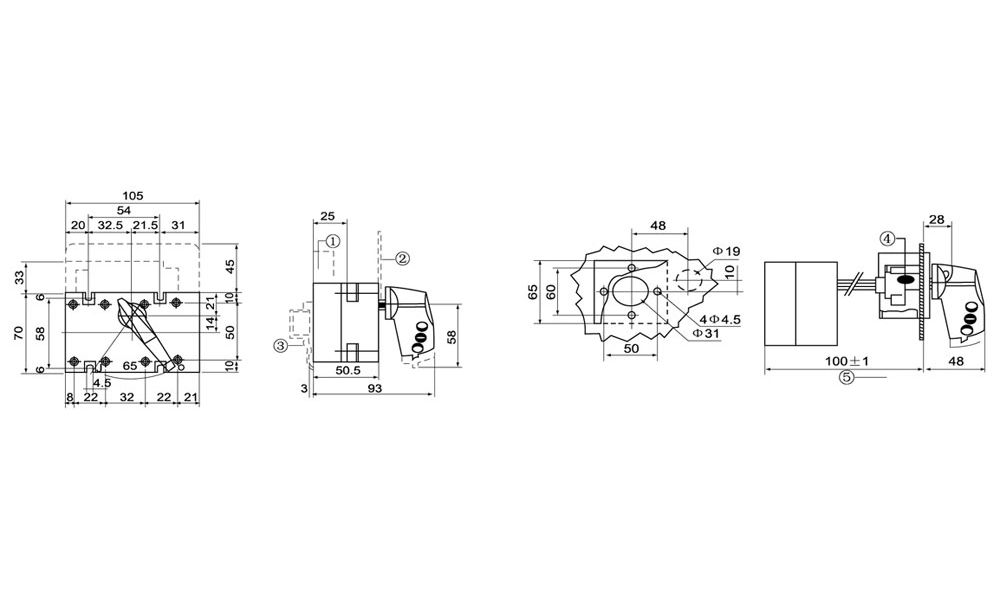

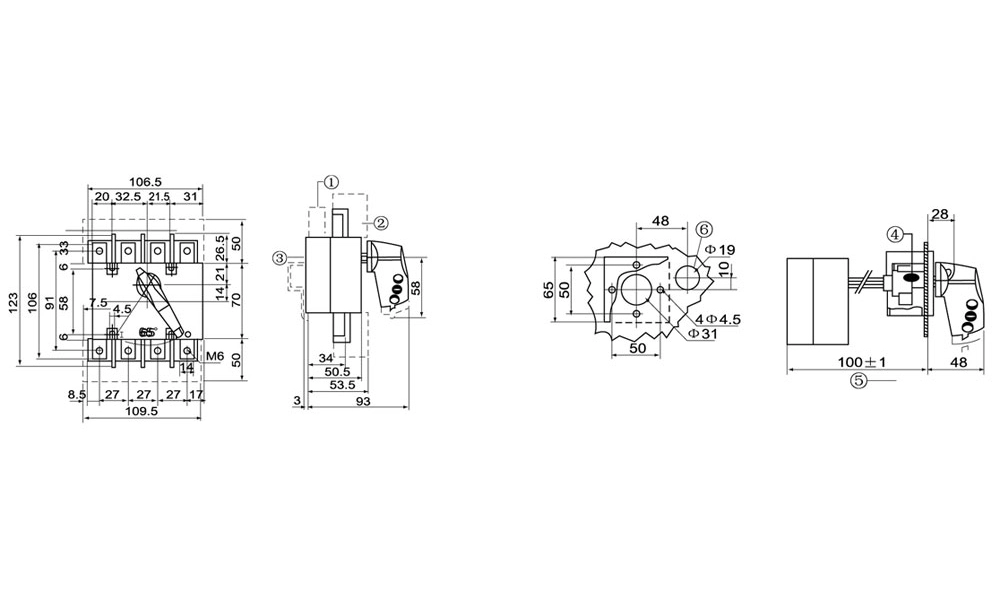

3 Phase 200 Amp Non Fused Disconnect Switch

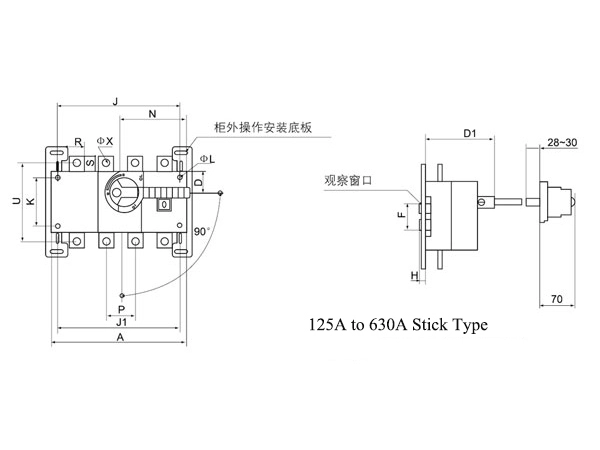

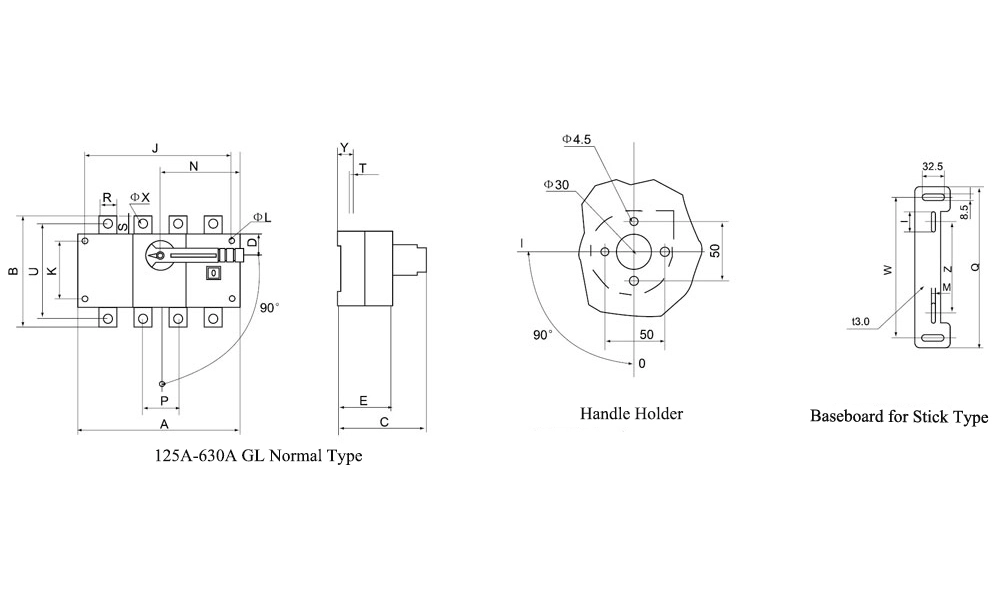

Jenis	Ukuran Bingkai dan Ukuran Pemasangan
GL-125～630A	A	B	C	D	D1	E	φL	J	J1	K	N	P	R	S	T	U	φX	Y	F	H
125A-160A/3	140	135	125	27	92	73	6	120	120	65	85	36	20	25	4	115	9	25	59	10
125A-160A/4	170	135	125	27	92	73	6	150	150	65	85	36	20	25	4	115	9	25	59	10
200A-250A/3	180	170	138	35	98	86	6	160	160	90	115	50	25	30	4	140	11	25	76	15
200A-250A/4	230	170	138	35	98	86	6	210	210	90	115	50	25	30	4	140	11	25	76	15
315A-400A/3	230	240	165	50	135	110	7	210	210	140	145	65	32	40	5	206	11	37	94	20
315A-400A/4	290	240	165	50	135	110	7	275	275	140	145	65	32	40	5	206	11	37	94	20
500A-630A/3	230	260	165	50	135	110	7	210	210	140	145	65	40	50	6	220	13	37	94	20
500A-630A/4	290	260	165	50	135	110	7	275	275	140	145	65	40	50	6	220	13	37	94	20

Jenis	Ukuran
GL-125～630A	I	M	Z	W	Q
125A	55	5.5	85	190	218
160A	55	5.5	85	190	218
200A	55	5.5	85	190	218
250A	55	5.5	85	190	218
315A	60	6.5	130	240	270
400A	60	6.5	130	240	270
500A	60	6.5	130	240	270
630A	60	6.5	130	240	270

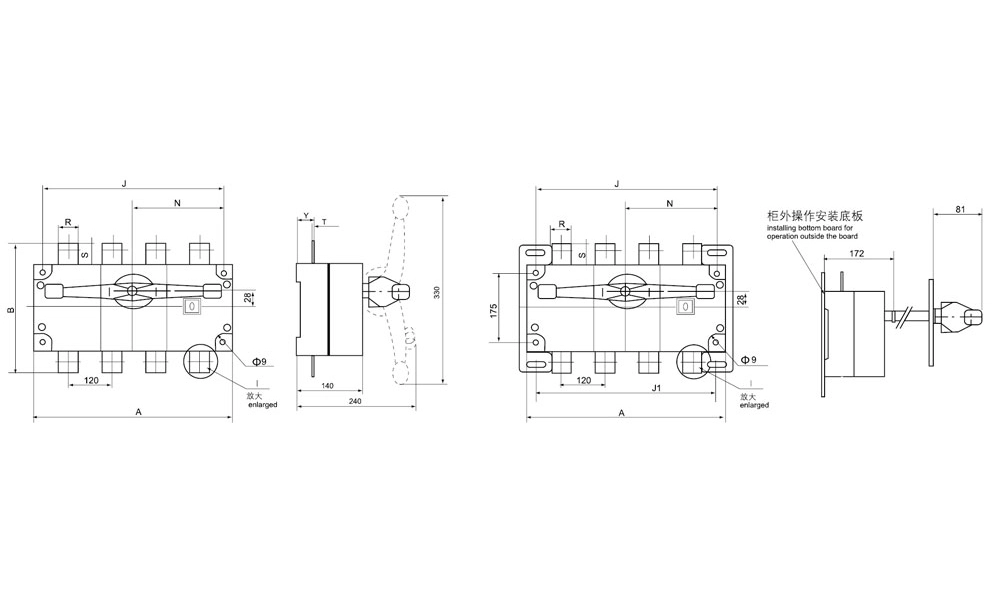

Jenis	Ukuran Bingkai dan Ukuran Pemasangan
GL-1000～4000A	A	B	J	J1	N	R	S	T	Y
1000-1250A/3	378	312	355	355	186	60	56	8	48
1000-1250A/4	492	312	470	470	248	60	56	8	48
1600A/3	378	338	355	355	186	80	69	8	49
1600A/4	492	338	470	470	248	80	69	10	49
2000-2500A/3	378	455	355	355	186	80	127	10	78.5
2000-2500A/4	492	455	470	470	248	80	127	10	78.5
3150-4000A/3	378	514	355	355	186	120	157	12	78.5
3150-4000A/4	492	514	470	470	248	120	157	12	78.5

Pertanyaan Umum Produk:

T: Apa fungsi utama sakelar pemutus non-leburan 3 fase 200A?

J: sakelar pemutus non-leburan 3 fase 200A menyediakan sarana untuk mengisolasi daya secara manual dari peralatan atau sirkuit untuk pemeliharaan dan keselamatan. Berbeda dengan saklar sekering, saklar ini tidak dilengkapi proteksi arus berlebih, saklar ini hanya membuka dan menutup sirkuit.

T: Dalam jenis aplikasi apa saklar pemutus non-leburan 3 fase 200A biasanya digunakan?

J: Pemutus sambungan non-leburan biasanya dipasang ketika proteksi arus lebih sudah disediakan oleh pemutus atau sekering hulu. Mereka sering digunakan sebagai perangkat isolasi lokal untuk unit HVAC, motor, peralatan mesin, atau panel distribusi.

Q: Mengapa memilih rating 200 amp?

J: Peringkat 200A cocok untuk sistem di mana arus beban kontinu maksimum tidak melebihi 200 amp. Peringkat ini sering digunakan pada fasilitas komersial dan industri ringan berukuran sedang di mana sirkuit cabang atau beban individual memerlukan isolasi yang aman.

T: Berapa peringkat tegangan yang tersedia untuk sakelar pemutus non-leburan 3 fase 200A?

J: Sebagian besar pemutus non-leburan 3 fase 200A diberi nilai hingga 600 volt AC, dengan 240V dan 480V menjadi yang paling umum. Selalu verifikasi bahwa rating perangkat cocok atau melebihi volume sistemtage.
