Sakelar Pemutus Terpadu 480 Volt 3 Fase 400 Amp

Sebagai manufaktur khusus, Wenzhou XiFa Electric Power Equipment Co., Ltd telah memproduksi sakelar pemutus leburan 480 volt 3 fase 400 amp lebih dari 10 tahun. Wenzhou XiFa Electric Power Equipment Co., Ltd terus menggunakan prinsip "sederhana dan efisien" untuk merancang setiap sakelar pemutus sekering 480 volt 3 fase 400 amp tidak hanya untuk membuatnya memiliki kinerja pemutusan dan isolasi yang sangat baik, tetapi juga hubungan pendek dan perlindungan beban berlebih. Di Wenzhou XiFa Electric Power Equipment Co., Ltd, tim teknis bertujuan untuk merancang sakelar pemutus leburan 480 volt 3 fase 400 amp sebagai arah tingkat kegagalan yang rendah dan bebas perawatan.

mengirimkan permintaan

Deskripsi Produk

Sakelar pemutus sekering 480 volt 3 fase 400 amp memainkan peran penting dalam rangkaian listrik. Dengan menggabungkan fungsi sekering dan saklar pisau, ia menawarkan kemampuan perlindungan dan pengoperasian yang mudah. Berkat desain mekanisnya yang unik dan pengoperasian yang presisi, sakelar pemutus sekering 480 volt 3 fase 400 amp telah menjadi komponen yang sangat diperlukan dalam sistem kelistrikan modern.

1. Selama pengoperasian normal, sakelar pemutus mengontrol sambungan dan pemutusan daya, memastikan kontinuitas sirkuit lancar. Ketika pemeliharaan diperlukan, saklar pemutus sekering memberikan titik pemutusan fisik yang jelas, sehingga melindungi personel dan peralatan.

2. Jika terjadi kelebihan beban atau korsleting, elemen sekering di dalam sakelar akan meleleh dengan cepat, memutus arus gangguan dan melindungi sirkuit dan perangkat yang terhubung dari kerusakan.

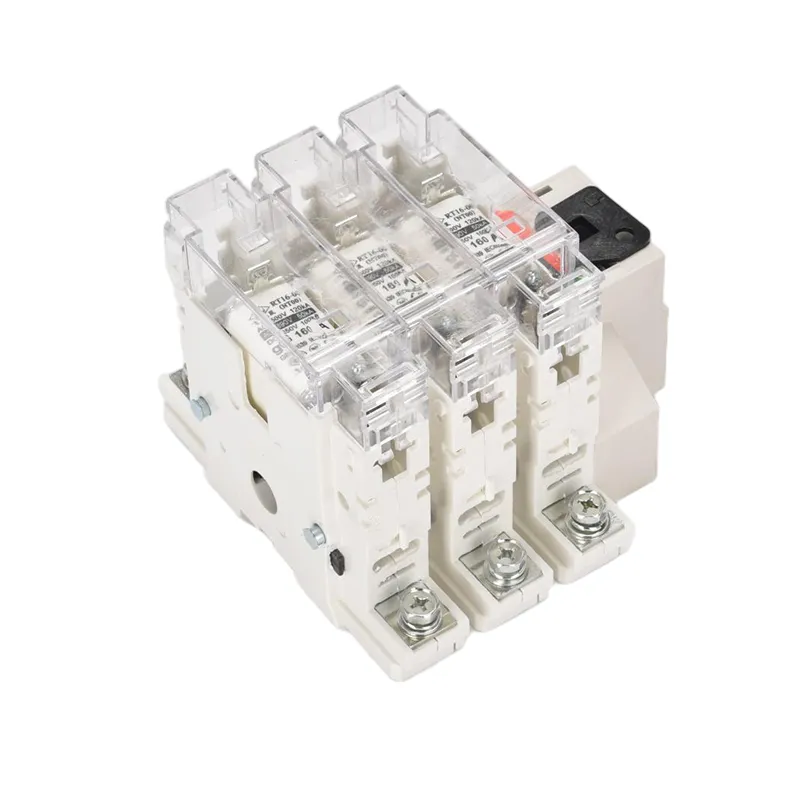

480 Volt 3 Phase 400 Amp Fused Disconnect Switch

Parameter Produk:

Bingkai Saat Ini A	Nilai Arus Sekering (A)	Mode Sekring
63	10,20,30,40,50,63	00C
160	63,80,100,125,160	0
250	160	0
250	200、250	1
400	300、315、400	2
630	400、500、630	3

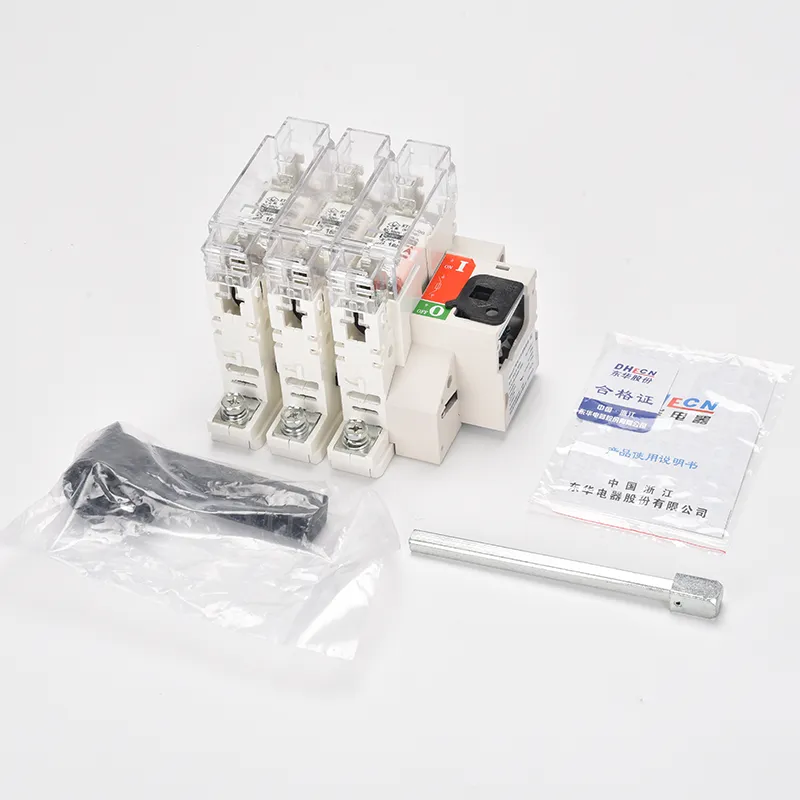

480 Volt 3 Phase 400 Amp Fused Disconnect Switch

Tipe Depan

Jenis	Ukuran Sekring	Ukuran Bingkai dan Ukuran Pemasangan
GLR-63～400A		A	B	D	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0～00C	152	118	20～30	117				159	145	106	5.4	62.5	32
63A/4	0～00C	184	118	20～30	117				159	145	106	5.4	62.5	32
160A/3	0～00	164	162	28～30	126	44	108	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
160A/4	0～00	200	162	28～30	126	44	144	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
250/3	1	236	195	28～30	146	65	180	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
250/4	1	296	195	28～30	146	65	240	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
400/3	2	278	205	28～30	149	65	192	75	200	260	172	6.4	121	66	50	3	11	20
400/4	2	344	205	28～30	149	65	258	75	200	260	172	6.4	121	66	50	3	11	20

Jenis	Ukuran Sekring	Ukuran Bingkai dan Ukuran Pemasangan
GLR-400～630A		A	A1	B	B1	C	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	414	285	238	115	307	221	190	71	79	210	70	65	180	32.5	162	65	32	35	43	5	40.5	208	39.5	7	69
400A/4	2	474	345	238	115	307	221	255	71	79	210	70	65	180	32.5	162	65	32	35	43	5	24.5	208	39.5	7	69
630A/3	3	470	345	300	150	348	268	235	85	85	250	100	76	250	38.5	162	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	550	425	300	150	348	268	315	85	85	250	100	76	250	38.5	162	80	50	50	50	7	34.5	260	445	9	72

Tipe Selain

Jenis	Ukuran Sekring	Ukuran Bingkai dan Ukuran Pemasangan
GLR-63～400A		A	B	C	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63A/3	0～00C	133	118	134	126.5		116.5		159	145	106	5.4	36	32
63A/4	0～00C	164	118	117	126.5		116.5		159	145	106	5.4	36	32
160A/3	0～00	150	162	173	126.5	44	108	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
160A/4	0～00	186	162	173	126.5	44	144	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
250/3	1	253	195	173	146	65	180	75	185	251	162	6.4	81	60	32	2.5	11	19.5
250/4	1	313	195	173	146	65	240	75	185	251	162	6.4	81	60	32	2.5	11	19.5
400/3	2	271	205	173	149	65	192	75	200	260	172	6.4	86	66	50	3	11	20
400/4	2	337	205	173	149	65	250	75	200	260	172	6.4	86	66	50	3	11	20

Jenis	Ukuran Sekring	Ukuran Bingkai dan Ukuran Pemasangan
GLR-400～630A		A	A1	B	B1	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	500	285	238	115	221	190	70	79	210	70	65	180	32.5	119	65	32	30	43	5	40.5	208	39.5	7	69
400A/4	2	560	345	238	115	221	255	70	79	210	70	65	180	32.5	119	65	32	30	43	5	24.5	208	39.5	7	69
630A/3	3	550	345	300	150	268	235	100	85	250	100	76	250	38.5	119	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	630	425	300	150	268	315	100	85	250	100	76	250	38.5	119	80	50	50	50	7	34.5	260	445	9	72

Pemeliharaan Produk:

1.Sebelum digunakan secara normal, sakelar pemutus sekering 480 volt 3 fase 400 amp harus dipasang pada posisi vertikal dan pelat penutup harus dilepas.

2.Untuk memastikan kapasitas pemutusan hubung singkat yang tepat dan kinerja pembatas arus, sakelar pemutus sekring 480 volt 3 fase 400 amp harus dilengkapi dengan sekering dengan nilai yang benar.

3.Saat mengganti sambungan sekering, sirkuit beban harus terlebih dahulu diputuskan dan penutup sakelar pemutus dibuka atau dilepas. Sekring kemudian dapat dilepaskan dengan menekan perlahan klip pegas di bawah pelat penahan. Sekering baru dipasang dengan menggesernya ke bawah sepanjang slot pemandu ke tempatnya.

4. Meskipun ruang busur dapat dimasukkan atau ditarik dengan mudah dari soket atas, pelepasan yang tidak perlu harus dihindari. Selama pemasangan, harus ditangani dengan hati-hati dan dimasukkan secara perlahan hingga terpasang dengan benar.

5.Untuk menjaga kontak sakelar pemutus sekering 480 volt 3 fase 400 amp dalam kondisi baik, diperlukan pemeriksaan dan pembersihan rutin dari debu, oli, atau endapan lainnya. Selain itu, pelumasan harus diterapkan secara berkala pada bagian yang bergerak dari mekanisme pengoperasian untuk menjaga kelancaran pengoperasian dan memperpanjang masa pakai.
