Transformator Daya Listrik 3 Fasa 10kv 400kva

Dalam sistem catu daya dan distribusi, sistem kabel tiga fase tiga atau tiga fase empat biasanya digunakan untuk catu daya dan distribusi, dan Transformator Daya Listrik 3 Fase 10kv 400kva dapat diproduksi oleh Wenzhou Xifa Electric Power Equipment Co., Ltd. untuk memenuhi kebutuhan pasar. Merupakan peralatan terpenting dalam sistem penyediaan dan distribusi tenaga listrik, yang fungsinya untuk menambah atau mengurangi tegangan listrik dalam sistem untuk memudahkan transmisi, distribusi dan pemanfaatan tenaga listrik secara rasional.

mengirimkan permintaan

Deskripsi Produk

Transformator Daya Listrik 3 Fase 10kv 400kva terutama terdiri dari komponen seperti inti, belitan, tangki oli, perangkat pendingin, dan perangkat pelindung. Semua inti mengadopsi struktur tipe inti, dan biasanya struktur tipe inti menggunakan proses perakitan yang tumpang tindih. Gulungan adalah bagian rangkaian transformator daya tiga fasa.

Bushing tegangan tinggi dan rendah dari transformator daya 3 fase 10kv 400kva adalah tabung berinsulasi porselen yang berisi konduktor. Mereka digunakan untuk memperbaiki dan mengisolasi sambungan dan ujung keluar dari belitan primer dan sekunder transformator.

Tangki oli terdiri dari badan tangki, penutup tangki, perangkat pembuangan panas, dan katup pembuangan oli. Fungsi utamanya adalah untuk mengintegrasikan trafo menjadi satu kesatuan dan menyediakan pembuangan panas. Di dalamnya terdapat belitan, inti dan oli transformator.

Oli trafo daya 3 fasa 10kv 400kva tidak hanya memiliki fungsi sirkulasi pendingin dan pembuangan panas, tetapi juga memiliki efek isolasi. Terdapat jarak tertentu antara belitan dan badan tangki (dinding tangki dan dasar tangki), yang diisolasi oleh lapisan isolasi minyak di dalam tangki.

Pipa anti ledakan, fungsinya untuk mencegah terjadinya kecelakaan ledakan pada tangki bahan bakar. Tap changer digunakan untuk mengubah jumlah lilitan belitan trafo untuk mengatur tegangan keluaran trafo. Metode trafo daya 3 fasa 10kv 400kva mengatur tegangan adalah dengan mengatur tap pada salah satu belitannya, menghilangkan atau menambah sebagian belitan pada belitan, sehingga mengubah jumlah belitan dan mencapai tujuan mengubah rasio tegangan.

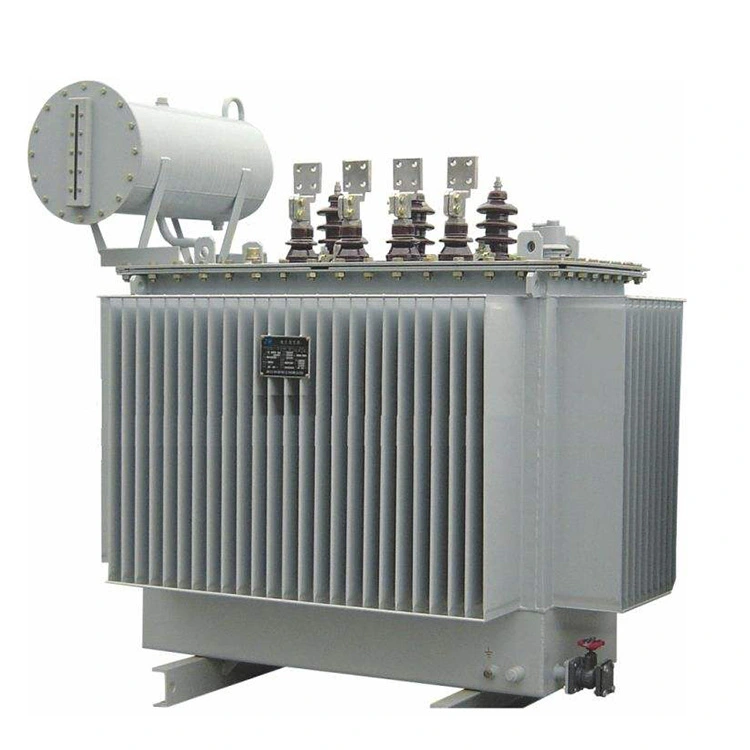

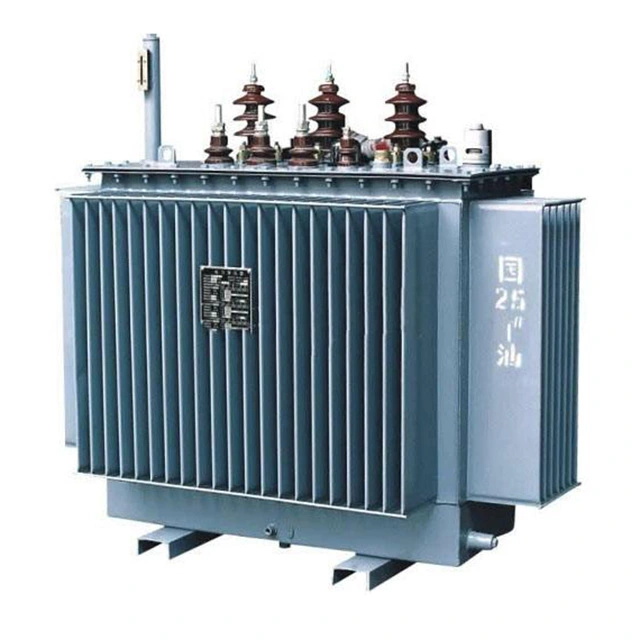

Electric 3 Phase 10kv 400kva Power Transformer

Parameter teknis:

Nama Produk:	Trafo daya 3 fasa 10kv 400kva
Tegangan Tinggi:	10 persegi
Tegangan Rendah:	400V
Grup Koneksi:	Dyn11 atau Yyn0
Tanpa Load Loss:	≤570W
Kehilangan Beban:	≤4,600W
Tegangan Impedansi	4%~6%
Metode Pendinginan:	ONAN
Frekuensi:	50Hz / 60Hz
Tingkat Perlindungan：	IP00/IP23/IP54

T: Bagaimana inti transformator daya 3 fase 10kv 400kva menghilangkan panas?

A: Selama pengoperasian normal transformator, inti menghasilkan panas karena kehilangan besi. Semakin besar berat dan volume inti, semakin banyak panas yang dihasilkan. Suhu minyak transformator di atas 95 derajat rentan terhadap penuaan, sehingga suhu permukaan inti harus dijaga sebisa mungkin di bawah suhu ini. Hal ini memerlukan struktur pembuangan panas inti untuk menghilangkan panas inti dengan cepat. Struktur pembuangan panas terutama untuk meningkatkan permukaan pembuangan panas inti. Pembuangan panas inti terutama mencakup pembuangan panas saluran minyak dan pembuangan panas saluran udara inti.

Pada transformator terendam oli berkapasitas besar, saluran oli sering kali dipasang di antara laminasi inti untuk meningkatkan efek pembuangan panas. Saluran minyak ada dua jenis: satu sejajar dengan lembaran baja silikon, dan yang lainnya tegak lurus dengan lembaran baja. Pengaturan terakhir memiliki efek pembuangan panas yang lebih baik, namun strukturnya lebih kompleks.

Pada transformator tipe kering, inti berpendingin udara. Untuk memastikan bahwa suhu inti tidak melebihi nilai yang diijinkan, saluran udara sering dipasang di kolom dan kuk inti besi.
