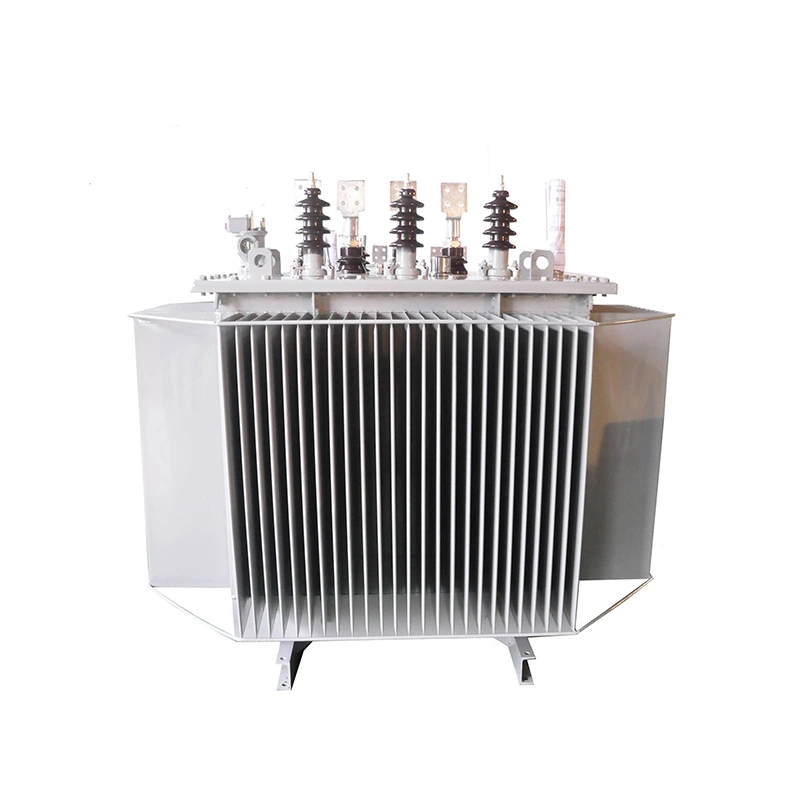

Trafo Daya 22kv Minyak 1000kva Terendam

Wenzhou Xifa Electric Power Equipment Co, Ltd adalah pabrik sumber yang mengkhususkan diri dalam produksi trafo, telah terlibat dalam produksi trafo dan bisnis perdagangan selama bertahun-tahun. Desain terendam minyak transformator daya 22kv 1000kva menggunakan lembaran dan inti baja silikon berkualitas tinggi, menghasilkan kerugian yang lebih rendah dan kinerja yang lebih stabil. Ini sepenuhnya sesuai dengan standar internasional. Pada saat yang sama, kami menawarkan solusi khusus dan memiliki keunggulan harga yang signifikan untuk pasokan langsung dari pabrik.

mengirimkan permintaan

Deskripsi Produk

Inti dari transformator daya 22kv 1000kva yang direndam dalam minyak terbuat dari inti magnet ferit canai dingin berorientasi butiran serapan magnet tinggi. Intinya adalah dengan struktur sambungan inti laminasi yang sepenuhnya miring. Kolom inti memiliki penampang melingkar bertingkat, dan kuk serta inti memiliki luas penampang yang sama.

Trafo daya 22kv 1000kva terendam oli memiliki tangki oli terendam oli yang terdiri dari dinding bergelombang. Bagian dalam dilapisi cat anti debu dan lapisan catnya kuat. Heat sink yang bergelombang memiliki efek pendinginan dan ketangguhannya dapat mengimbangi perubahan berat oli transformator yang disebabkan oleh pengaturan suhu lingkungan.

Oleh karena itu, trafo yang disegel tidak memiliki reservoir minyak, sehingga mengurangi ketinggian relatif keseluruhan trafo. Ketika oli trafo daya 22kv 1000kva yang direndam dikemas, teknologi pemrosesan pengisian oli vakum diadopsi, menghilangkan kelembapan pada trafo sepenuhnya, dan oli trafo tidak bersentuhan dengan udara.

Hal ini secara efektif mencegah air dan oksigen masuk ke trafo dan menyebabkan isolasi trafo terus memburuk. Oli trafo kemungkinan besar akan menua, sehingga tidak perlu melakukan pengujian sampel oli secara berkala.

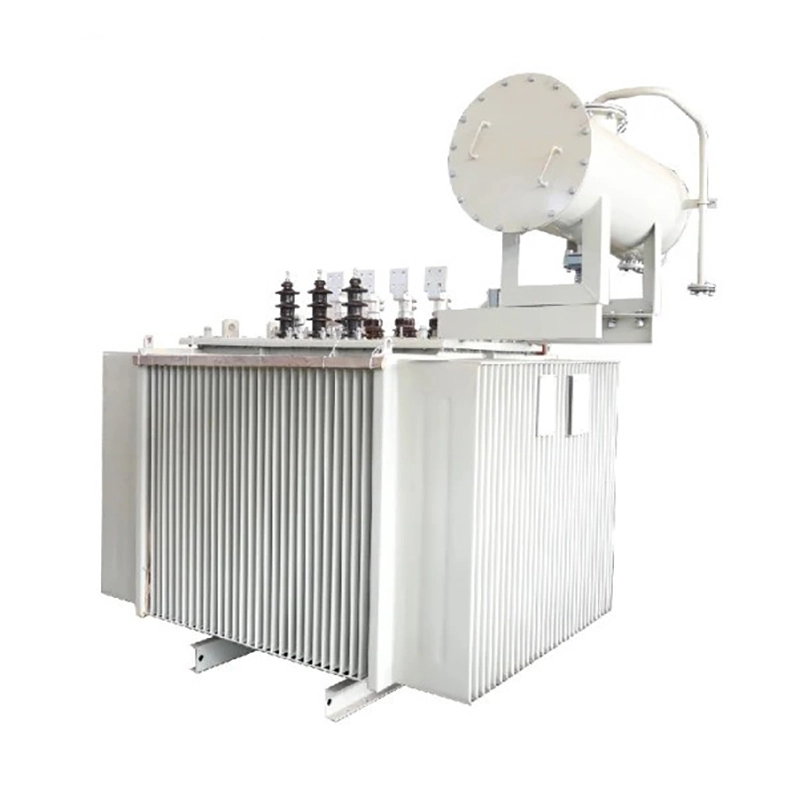

22kv Power Transformer 1000kva Oil Immersed

Trafo daya 22kv, parameter teknis terendam oli 1000kva:

Nilai Peringkat Daya:	1000kva
Tegangan Primer:	22 meter persegi
Tegangan Sekunder:	0,4 meter persegi
Jumlah Fase:	3 fase
Kelas Suhu Isolasi:	Kelas A (105°C) / Kelas F (155°C) sebagai pilihan opsional
Po	≤1150W
Pk 75°C	≤9200W
Impedansi Kesalahan	5%

Mengapa inti besi trafo daya 22kv minyak 1000kva dibumikan?

Ketika trafo daya beroperasi secara normal, inti besi harus memiliki titik ground yang dapat diandalkan. Tanpa pentanahan, tegangan mengambang antara inti besi dan tanah akan menyebabkan pelepasan kerusakan yang terputus-putus antara inti besi dan tanah. Ketika inti besi dibumikan pada satu titik saja, kemungkinan terbentuknya potensial mengambang pada inti besi dihilangkan. Namun bila inti besi mempunyai lebih dari satu titik pembumian, maka potensial yang tidak merata antar inti besi akan membentuk arus sirkulasi antar titik pembumian sehingga menyebabkan panas berlebih pada beberapa titik pembumian inti besi. Hal ini dapat menyebabkan gangguan pembumian multi-titik yang menyebabkan korsleting inti besi, mengakibatkan peningkatan kehilangan besi, yang sangat mempengaruhi kinerja dan pengoperasian normal transformator, dan bahkan dapat menyebabkan trip karena aksi gas yang berat.

Inti besi lokal yang terbakar dan meleleh dapat menyebabkan korsleting di antara serpihan besi, meningkatkan kehilangan besi dan sangat mempengaruhi kinerja dan pengoperasian normal transformator, sehingga memerlukan penggantian lembaran baja silikon dari inti besi untuk perbaikan. Oleh karena itu, trafo daya 22kv 1000kva yang direndam dalam oli tidak diperbolehkan memiliki beberapa titik grounding; ia hanya dapat memiliki dan harus mempunyai tepat satu titik landasan.
