Trafo Tenaga Listrik Distribusi 500kva

Transformator daya banyak digunakan dalam industri distribusi tenaga listrik. Model 500 kVA merupakan salah satu tipe yang paling populer di pasar internasional. Untuk memenuhi permintaan pasar, Wenzhou Xifa Electric Power Equipment Co., Ltd. telah meluncurkan trafo tenaga listrik distribusi 500kva. Inti terbuat dari baja silikon berorientasi canai dingin, yang meminimalkan kehilangan besi semaksimal mungkin dan belitan tembaga dengan konduktivitas tinggi memastikan kenaikan suhu rendah dan ketahanan hubung singkat yang dioptimalkan. Jadi transformator tenaga listrik distribusi 500kva memiliki fitur kehilangan dan penghematan energi yang rendah, memenuhi kebutuhan sebagian besar klien.

mengirimkan permintaan

Deskripsi Produk

Transformator tenaga listrik distribusi 500kva memiliki keunggulan utama berikut: teknologi isolasi canggih untuk meningkatkan keselamatan. Pengoperasian dengan kebisingan rendah dan persyaratan perawatan minimal. Perangkat ini dirancang khusus untuk pengoperasian yang efisien di lingkungan komersial dan industri, dengan kapasitas 500kVA yang menawarkan efektivitas biaya dan kinerja lingkungan.

Pengguna dapat memilih gulungan aluminium untuk mencapai keseimbangan antara biaya dan efisiensi, atau gulungan tembaga untuk konduktivitas yang lebih baik, kerugian yang lebih rendah, dan ketahanan panas yang unggul.

Kenaikan suhu dapat dipilih sebagai 150℃, 115℃ atau 80℃. Yang terakhir ini dapat meningkatkan efisiensi dan memperpanjang masa pakai insulasi di bawah suhu lingkungan yang tinggi atau beban terus menerus, dan dapat menggunakan material hingga 220°C atau kualitas yang lebih tinggi.

Jenis penutup transformator tenaga listrik distribusi 500kva termasuk penutup NEMA 1 berventilasi yang cocok untuk lingkungan kering dalam ruangan, penutup NEMA 3R dengan penutup tahan hujan yang cocok untuk lingkungan luar ruangan/lembab, dan penutup tertutup penuh yang cocok untuk area tahan debu, tahan lembab, korosif, atau berbahaya.

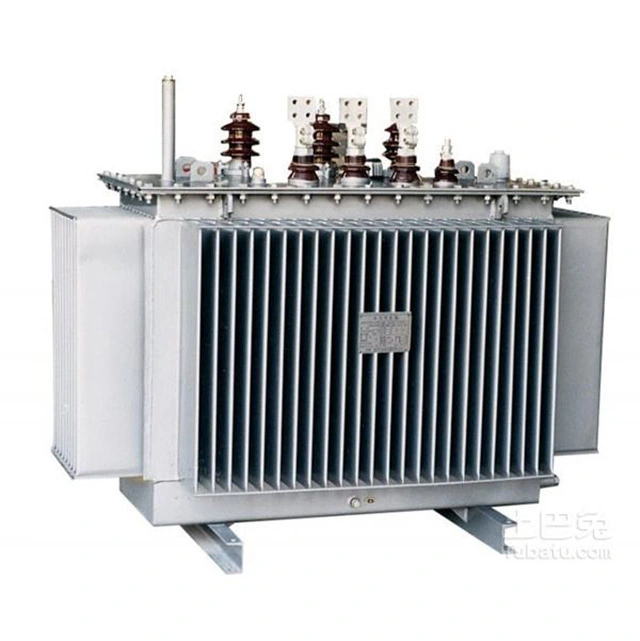

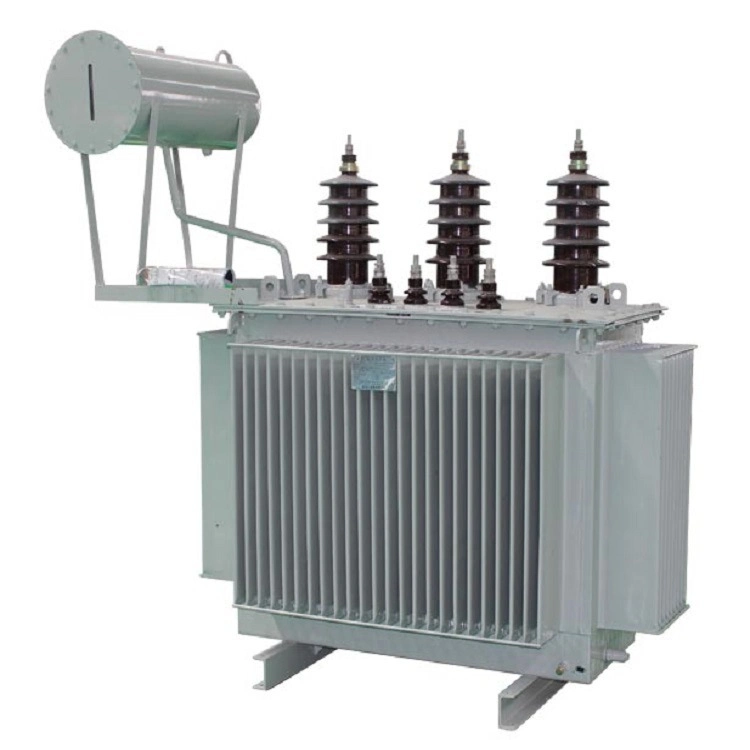

500kva Distribution Electric Power Transformer

Parameter teknis:

Nama Produk	Trafo tenaga listrik distribusi 500kva
Tekanan tinggi (KV)	10 persegi
Kisaran keran tekanan tinggi (%)	±5 /±2 ×2 ,5%
Tekanan rendah (KV)	0,4 persegi panjang
Simbol koneksi	Dyn11, YNyn0
Kerugian inti (W)	646 hingga 680W
Kerugian belitan (W)	4,2 hingga 6,9kW
Arus menarik (%)	≤0,8%
Impedansi hubung singkat (%)	4,5% hingga 6,5%
Sertifikat	CE, ISO9001
Kenaikan suhu (℃)	150℃, 115℃ atau 80℃

Mengapa tidak menggunakan seluruh bagian baja silikon sebagai intinya, alih-alih mengolahnya menjadi lembaran?

Hal ini karena inti yang berbentuk lembaran dapat mengurangi jenis kehilangan besi lainnya yang disebut "kehilangan arus eddy". Pada saat trafo tenaga listrik distribusi 500kva bekerja, terdapat arus bolak-balik pada kumparan, dan fluks magnet yang dihasilkannya bersifat bolak-balik secara alami. Fluks magnet yang berubah ini menghasilkan arus induksi pada inti besi. Arus induksi yang dihasilkan pada inti besi bersirkulasi dalam pola melingkar dalam bidang yang tegak lurus fluks magnet, sehingga disebut arus eddy. Hilangnya arus eddy juga menyebabkan inti besi memanas.

Untuk mengurangi kehilangan arus eddy, inti besi trafo tenaga listrik distribusi 500kva dibuat dengan menumpuk lembaran baja silikon yang saling terisolasi, sehingga arus eddy mengalir dalam rangkaian yang sempit dan memanjang melalui penampang yang lebih kecil, sehingga meningkatkan hambatan pada jalur arus eddy. Pada saat yang sama, silikon dalam baja silikon meningkatkan resistivitas material, yang juga berperan dalam mengurangi arus eddy.

Untuk inti transformator tenaga listrik distribusi 500kva, umumnya dipilih lembaran baja silikon canai dingin setebal 0,35 mm. Sesuai dengan ukuran inti yang dibutuhkan, dipotong menjadi lembaran panjang. Secara teori, untuk mengurangi arus eddy, semakin tipis lembaran baja silikon dan semakin sempit potongan lembaran yang tumpang tindih, semakin baik efeknya. Hal ini tidak hanya mengurangi kehilangan arus eddy, menurunkan kenaikan suhu, tetapi juga menghemat material lembaran baja silikon.

Akan tetapi, dalam pembuatan inti trafo lembaran baja silikon, hal ini tidak hanya didasarkan pada faktor-faktor menguntungkan tersebut di atas, karena pembuatan inti besi dengan cara ini akan sangat menambah waktu kerja dan mengurangi penampang efektif inti besi. Oleh karena itu, ketika membuat inti transformator dengan lembaran baja silikon, perlu mempertimbangkan situasi spesifik, mempertimbangkan pro dan kontra, dan memilih ukuran yang optimal.
