Trafo Arus Ct 200 300 500 800 5a

Wenzhou XiFa Electric Power Equipment Co., Ltd adalah pabrik yang dapat diandalkan untuk memproduksi trafo arus 10kv hingga 35kv dan trafo potensial, seperti trafo arus ct 200 300 500 800 5a. rasio lancar 200/5, 300/5 500/5 dan 800/5 adalah tipe reguler di perusahaan. Untuk memastikan pengiriman tepat waktu, Wenzhou XiFa menyimpan sejumlah trafo arus tipe reguler dan trafo potensial dalam penyimpanan. Sebelum pengiriman trafo arus ct 200 300 500 800 5a harus dilakukan uji pabrik seperti uji tegangan tahan, uji luahan sebagian, kalibrasi kesalahan, dan uji kenaikan suhu.

mengirimkan permintaan

Deskripsi Produk

Trafo arus ct dengan peringkat primer 200 A, 300 A, 500 A, dan 800 A serta keluaran sekunder standar 5 A dirancang untuk aplikasi pengukuran dan perlindungan arus yang andal dalam sistem tenaga tingkat tegangan 10 hingga 35 kv.

Setiap trafo arus ct 200 300 500 800 5a menggunakan konduktor tembaga luka presisi dan inti magnet berkualitas padat untuk menjaga kinerja luar biasa pada rasio akurat di seluruh rentang operasi. Trafo arus ct 200 300 500 800 5a dibuat untuk menghasilkan keluaran sekunder yang stabil dalam berbagai kondisi beban, agar cocok untuk sirkuit pengukuran dan proteksi.

Perumahan ini dibuat dari bahan isolasi tahan api yang tahan lama yang menawarkan ketahanan yang sangat baik terhadap kelembaban dan tekanan lingkungan. Desainnya yang ringkas memungkinkan pemasangan yang mudah di panel switchgear, lemari kontrol, dan papan distribusi daya.

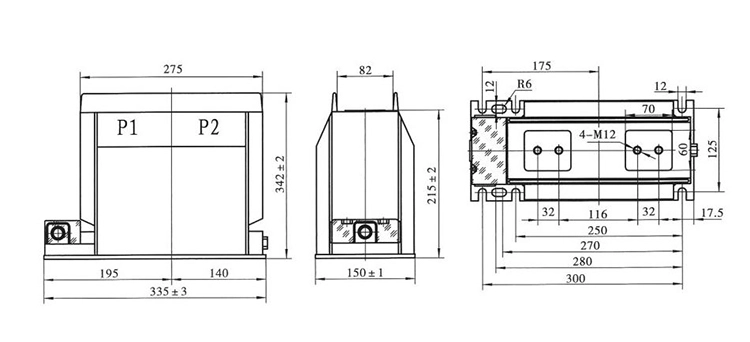

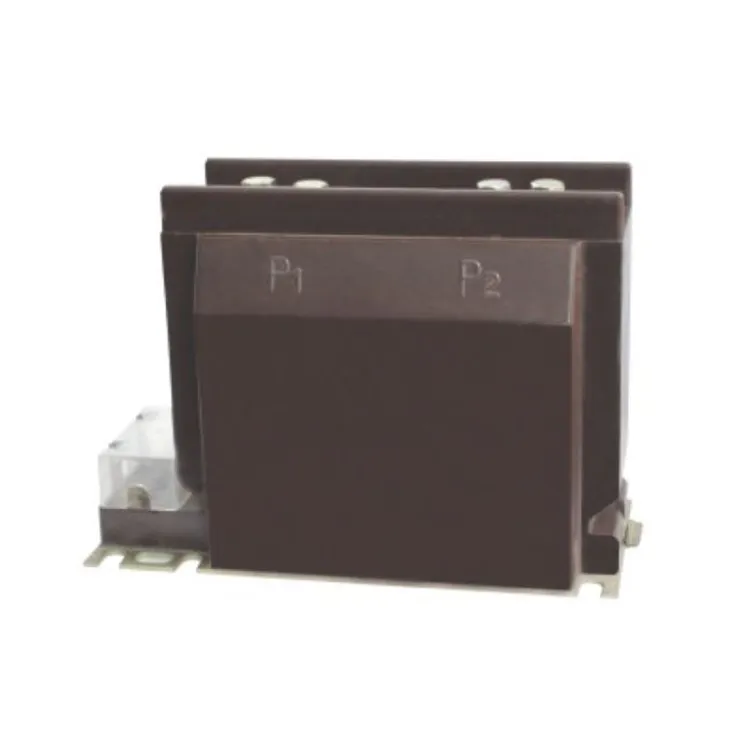

Current Transformer Ct 200 300 500 800 5a

Spesifikasi Teknis:

Jenis	Arus Nilai Utama (A)	Kelas Akurasi	Kelas Akurasi dan Nilai Output cosΦ=0,8				Arus termal Waktu Pendek (kA/S)	Nilai Arus Dinamis (kA)
Jenis	Arus Nilai Utama (A)	Kelas Akurasi	0,2 (s)	0,5 (s)	10P10	10P15	Arus termal Waktu Pendek (kA/S)	Nilai Arus Dinamis (kA)
LZZBJ9-12	20	0,2s/0,5 0,2s/10P 0,2/10P 0,5s/10P 0,5/10P	10	10	15	15	2	5
	30 (40)						3	7.5
	50 (60)						5	12.5
	75						7.5	18.5
	100						10	25
	150						15	37.5
	200						25	62.5
	300						31.5	80
	400 hingga 600						45	112.5
	750 hingga 1250						80	160

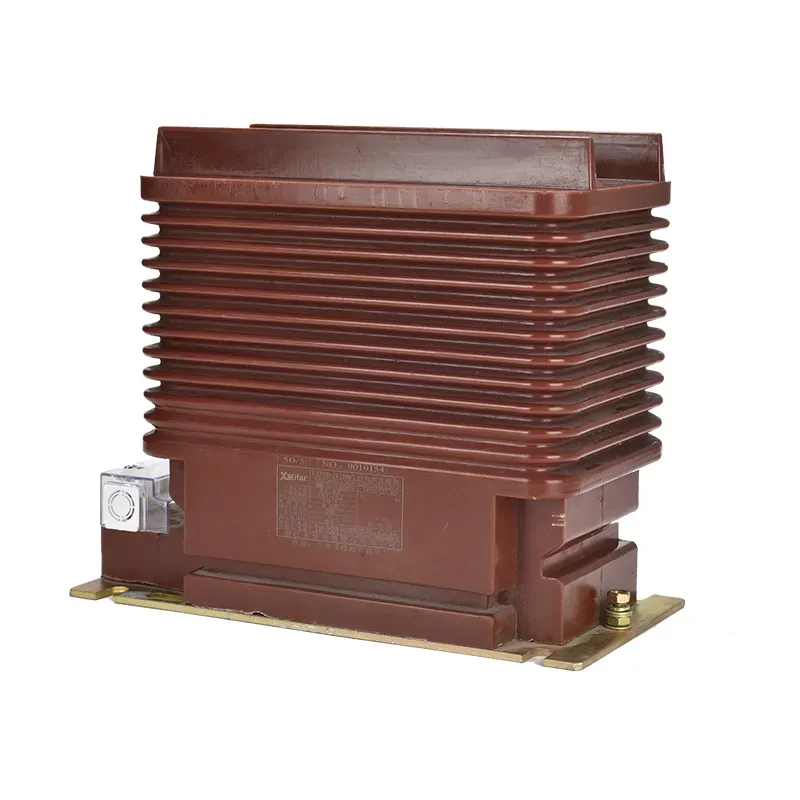

Current Transformer Ct 200 300 500 800 5a

Pertanyaan Umum Produk:

Q: Apa arti rasio CT seperti 200/5A pada trafo arus ct 200 300 500 800 5a?

A: pada trafo arus ct 200 300 500 800 5a, rasio CT 200/5A berarti ketika 200 ampere mengalir melalui konduktor primer, belitan sekunder mengalirkan 5 ampere. Prinsip yang sama berlaku untuk rasio lainnya: 300/5A, 500/5A, 800/5A, dll. Rasio ini memastikan bahwa arus primer yang besar dapat dikurangi menjadi nilai sekunder standar untuk pengukuran dan perlindungan yang aman.

T: Bagaimana cara memilih rasio CT yang tepat?

A: Rasio CT harus dipilih sesuai dengan arus beban maksimum sistem. Misalnya, jika pengumpan Anda biasanya membawa 180 A dengan puncak sesekali hingga 220 A, CT 200/5A akan sesuai. Jika arus diperkirakan mencapai 450 hingga 500 A, maka CT 500/5A akan lebih tepat. Tujuannya adalah untuk menghindari ukuran berlebih, yang mengurangi akurasi pada beban rendah, dan ukuran terlalu kecil, yang berisiko menyebabkan saturasi.

Q: Kelas akurasi apa yang tersedia untuk trafo arus ct 200 300 500 800 5a?

J: Untuk tujuan pengukuran, kelas umum mencakup 0,2, 0,2S, 0,5, dan 0,5S. Untuk perlindungan, kelas tipikalnya adalah 5P10, 10P10, atau 10P20. Kelas yang diperlukan bergantung pada apakah CT akan digunakan untuk pengukuran pendapatan, pemantauan umum, atau relai proteksi.
