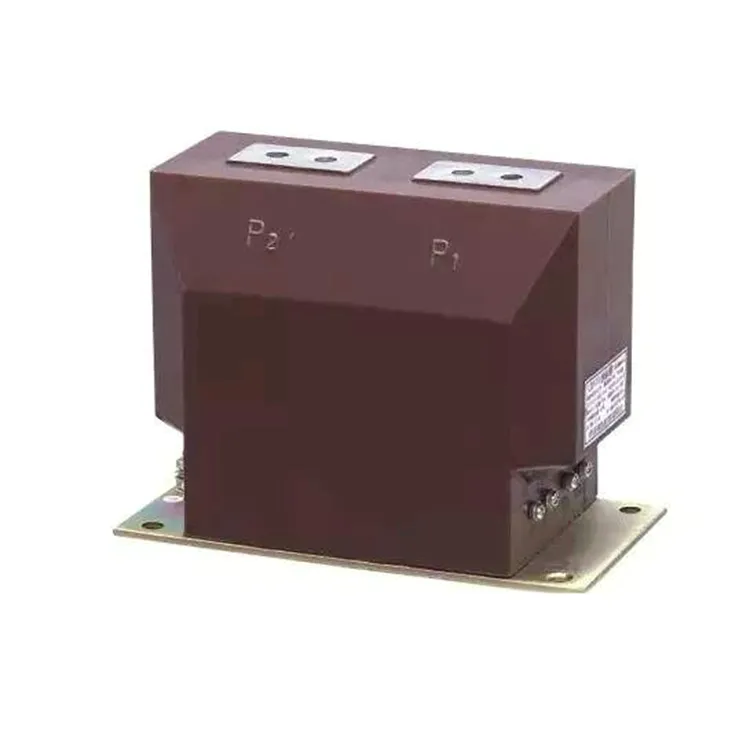

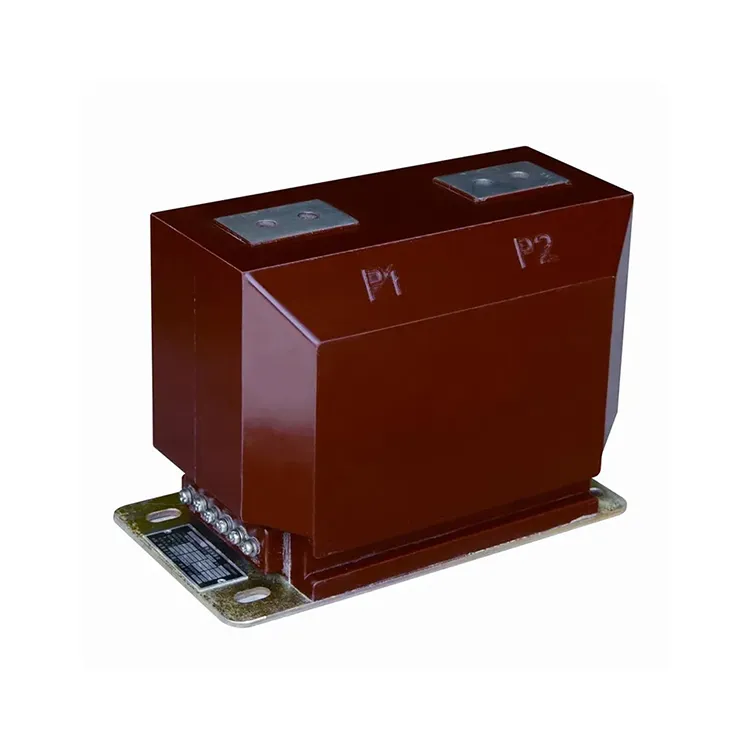

Transformator Arus Ct Listrik Cor Resin

Trafo arus ct listrik cor resin adalah unit tipe tiang dalam ruangan, resin epoksi, cor vakum, yang dirancang untuk sistem tenaga tingkat tegangan 10kv dengan frekuensi pengenal 50 Hz. Hal ini terutama digunakan untuk pengukuran arus, pengukuran energi, dan relay pelindung.

Transformator arus ct listrik cor resin mengadopsi proses pengecoran resin epoksi tertutup sepenuhnya, di mana intinya terbuat dari bahan magnetik bermutu tinggi, dan kumparan primer dan sekunder bersama dengan inti tertanam dalam resin. Konstruksi ini memberikan kinerja yang sangat baik pada isolasi, ketahanan terhadap kelembaban, dan ketahanan terhadap polusi. Permukaan trafo arus ct listrik cor resin tidak memerlukan lapisan tambahan, dan trafo arus dapat dipasang di berbagai posisi.

Rentang ini mencakup kelas pengukuran, seperti 0,2S dan 0,5S, dan kelas perlindungan, seperti 10P10 dan 10P20. Desain multi rasio tersedia pada transformator arus ct listrik cor resin, sehingga cocok untuk digunakan pada panel listrik berlapis logam.

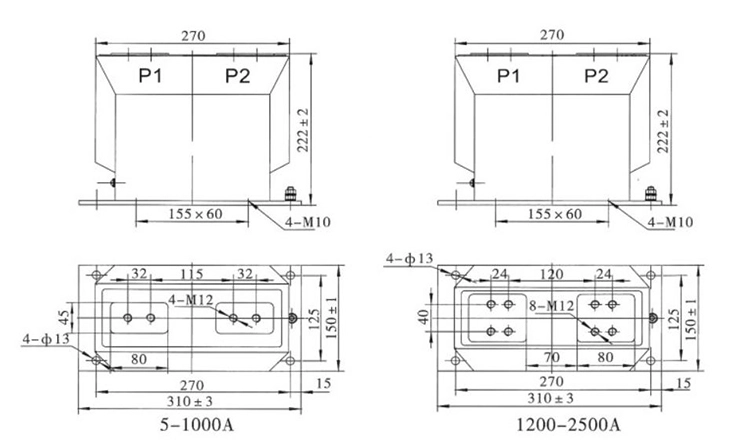

Spesifikasi Teknis:

Pertanyaan Umum Produk:

T: Parameter teknis apa yang harus diperiksa ketika memilih transformator arus ct listrik cor resin?

A: parameter utama berikut harus diperiksa saat memilih:

1. Kelas akurasi: Untuk pengukuran/pengukuran (misalnya 0,2 detik atau 0,5) dan tujuan perlindungan (misalnya 10P10, 5P10, dll.).

2. Nilai arus primer dan arus sekunder (rasio transformasi).

3. Arus termal waktu singkat (Ith) dan kapasitas menahan arus waktu singkat (untuk kondisi gangguan).

4. Tingkat isolasi (ketahanan tegangan, peringkat tegangan impuls, dll.).

5. Toleransi lingkungan: Kisaran suhu, ketinggian, kelembaban, tingkat polusi.

6.Beban: beban VA yang harus dikendarai sekunder tanpa menurunkan akurasi.

T: Dalam lingkungan atau aplikasi apa transformator arus ct listrik cor resin sangat cocok?

A: lingkungan atau aplikasi berikut ini cocok untuk transformator arus ct listrik cor resin:

1. Switchgear dalam ruangan, di mana ruang terbatas dan isolasi sangat penting.

2.Di lingkungan yang keras atau tercemar (debu, kelembapan, bahan kimia) di mana komponen terbuka atau oli dapat rusak.

3.Dalam sirkuit pengukuran dan perlindungan yang memerlukan pengukuran yang stabil dan akurat dalam jangka waktu lama.

4.Aplikasi yang mengutamakan pemeliharaan rendah dan keandalan tinggi.
