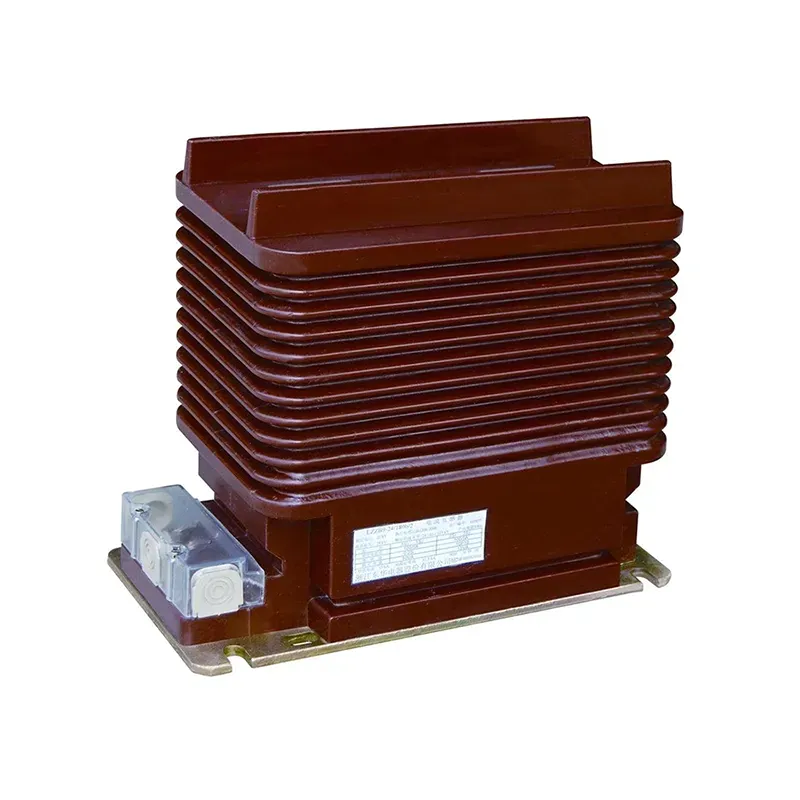

Trafo arus tipe luka dirancang untuk pengukuran dan perlindungan arus yang andal dalam sistem tenaga tegangan menengah seperti 10kv 20kv dan 35kv. Tersedia dalam rasio arus 100/5A, 150/5A, dan 400/5A, dan dengan kelas akurasi perlindungan 5P10 dan 5P20, tipe luka 5p10 5p20 ct 100 150 400 5a ini memberikan keluaran arus sekunder presisi yang cocok untuk pengukuran, pengukuran, dan aplikasi relai pelindung.
Diproduksi dengan inti magnetik padat dan kumparan sekunder, transformator arus tipe luka memastikan kinerja yang stabil dalam kondisi hubung singkat dan memberikan transformasi arus yang akurat bahkan selama kejadian sementara. Sistem insulasinya yang kuat, sering kali menggunakan epoksi atau resin bermutu tinggi, memastikan keamanan, masa pakai yang lama, dan ketahanan terhadap kelembapan dan tekanan lingkungan.
Desain tipe luka memungkinkan pemasangan yang fleksibel pada switchgear, panel kontrol, dan papan distribusi, untuk memberikan dukungan yang dapat diandalkan untuk skema proteksi relai. Trafo arus tipe luka sangat ideal untuk pabrik industri, fasilitas komersial, dan jaringan distribusi utilitas di mana pengukuran arus yang akurat dan andal sangat penting untuk pemantauan operasional dan pengendalian proteksi.

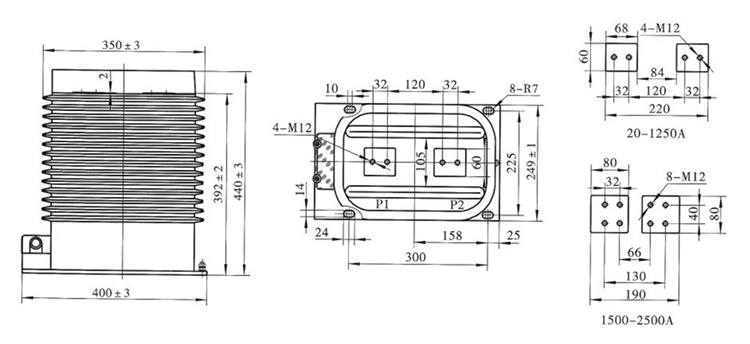

| Jenis | Arus Nilai Utama (A) | Kelas Akurasi | Kelas Akurasi dan Nilai Output cosΦ=0,8 | Arus termal Waktu Pendek (kA/S) | Nilai Arus Dinamis (kA) | ||
| 0,2 (s) | 0,5 (s) | 10P10 | |||||
| LZZBJ9-35 | 20-100 | 0,2/0,2 0,2/0,5 0,2/5P20 0,5/5P20 0,2/0,5/5P 0,2/5P/5P | 10 | 10 | 15 | 150I1n | 375I1n |
| 150-200 | 31.5 | 80 | |||||
| 300-500 | 31,5/2 | 80 | |||||
| 600-1250 | 15 | 30 | 20 | 31,5/4 | 80 | ||
| 1500-2000 | 20 | 40 | 30 | 40/4 | 125 | ||
| 2500 | 20 | 40 | 20 | 40/4 | 125 | ||
| Jenis | Arus Nilai Utama (A) | Kelas Akurasi | Kapasitas (VA) | Arus termal Waktu Pendek (kA/S) | Nilai Arus Dinamis (kA) |
| LZZBJ9-35 | 10 | 0,2/10P10 0,5/10P10 0,2/5P20 0,5/5P20 0,2/0,5/10P10 0,2/0,5/5P20 0,2/10P10/5P20 0,5/10P10/5P20 | 15/20 20/20 15/20 20/20 15/20/20 15/20/20 15/20/20 20/20/20 | 1,5/1 | 3.75 |
| 20 | 2/1 | 5 | |||
| 30 | 3/1 | 7.5 | |||
| 40 | 4/1 | 10 | |||
| 50 | 5/1 | 12.5 | |||
| 75 | 7.5/1 | 18.75 | |||
| 100 | 10/1 | 25 | |||
| 150 | 15/1 | 37.5 | |||
| 200 | 20/1 | 50 | |||
| 300 | 31,5/1 | 80 | |||
| 400 | 31,5/2 | 80 | |||
| 500 | 31,5/2 | 80 | |||
| 600 | 31,5/2 | 80 | |||
| 800 | 31,5/3 | 80 | |||
| 1000 | 31,5/3 | 80 | |||
| 1200 | 31,5/3 | 80 | |||
| 1500 | 31,5/3 | 80 | |||
| 2000 | 31,5/3 | 80 |
Q: Apa yang dimaksud dengan “tipe luka 5P10” atau “5P20” pada tipe luka 5p10 5p20 ct 100 150 400 5a?
J: Istilah “tipe lilitan” mengacu pada CT yang konduktor utamanya adalah lilitan lilitan, bukan busbar atau batang yang menembus inti. Kelas 5P10 atau 5P20 menunjukkan akurasi perlindungan: 5P berarti kesalahan hingga 5% pada arus sekunder pengenal, dan angka 10 atau 20 adalah kelipatan waktu singkat maksimum yang diizinkan dari arus primer pengenal tanpa melebihi kesalahan yang ditentukan.
T: Bagaimana cara memilih rating CT yang tepat untuk sistem saya?
J: Pilih CT berdasarkan arus beban maksimum sistem Anda dan persyaratan perlindungan. Misalnya, CT 100/5A cocok untuk sirkuit dengan arus tipikal sekitar 100 A, sedangkan 400/5A dirancang untuk pengumpan arus lebih tinggi. Pilih kelas proteksi (5P10 atau 5P20) sesuai dengan sensitivitas deteksi kesalahan relai dan arus hubung singkat yang diharapkan.
T: Kondisi lingkungan seperti apa yang dapat ditangani oleh luka tipe 5p10 5p20 ct 100 150 400 5a?
J: Transformator arus tipe lilitan ini biasanya dirancang untuk suhu sekitar dari –10 °C hingga +40 °C, dengan ketinggian maksimum 1000 m. Bahan perumahan dan sistem insulasi dirancang untuk pengoperasian yang tahan terhadap kelembapan, debu, dan polusi, untuk memastikan kinerja perlindungan yang andal di lingkungan industri dan utilitas.
