Memilih sebuahPemutus Arus Udara ACBbukan hanya tentang mencocokkan peringkat saat ini. Bagi para insinyur, pembuat panel, pemilik pabrik, kontraktor proyek, dan tim pengadaan, tantangan sebenarnya adalah memilih pemutus yang dapat melindungi peralatan, mengurangi waktu henti, sesuai dengan desain switchgear, mendukung perluasan beban di masa depan, dan tetap dapat diandalkan setelah bertahun-tahun beroperasi. Artikel ini menjelaskan cara kerja ACB Pemutus Sirkuit Udara, di mana ACB biasa digunakan, spesifikasi mana yang paling penting, dan bagaimana pembeli dapat menghindari kesalahan yang merugikan selama pemilihan. Ini juga memperkenalkan pertimbangan pembelian praktis untuk digunakanWenzhou Xifa Peralatan Listrik Co, Ltd.ketika mencari solusi ACB untuk sistem tenaga industri dan komersial.
Daftar isi
Dalam sistem distribusi tenaga listrik tegangan rendah, pemutus utama sering kali diperlakukan sebagai salah satu item dalam daftar pengadaan. Itu adalah cara yang berisiko untuk melihatnya. ACB Pemutus Arus Udara biasanya dipasang pada titik-titik kritis sistem, seperti panel masuk, kabinet distribusi utama, panel keluaran generator, sisi sekunder trafo, atau rangkaian pengumpan besar. Jika gagal melakukan trip dengan benar, akibatnya mungkin bukan gangguan listrik kecil. Hal ini dapat berupa penghentian produksi, kerusakan peralatan, risiko kebakaran, atau pemeliharaan darurat yang mahal.
Banyak pembeli mencari ACB berdasarkan rating saat ini saja, seperti 630A, 1000A, 1600A, 2000A, atau 3200A. Tentu saja peringkat saat ini penting, tetapi ini bukan keseluruhan cerita. Pemutus juga harus sesuai dengan tingkat hubung singkat di lokasi pemasangan, persyaratan perlindungan beban, struktur switchgear, lingkungan pengoperasian, dan rencana pemeliharaan fasilitas.
ACB Pemutus Sirkuit Udara yang baik memberi sistem kelistrikan cara yang terkendali untuk memutus arus abnormal. Melindungi kabel, busbar, trafo, generator, motor, dan peralatan hilir. Yang lebih penting lagi, hal ini memberikan kepercayaan diri pada tim pemeliharaan. Ketika sistem dibangun di sekitar pemutus dengan aksi mekanis yang stabil, tripping yang akurat, dan pengaturan perlindungan yang jelas, seluruh ruang distribusi menjadi lebih mudah untuk dikelola.
Pertanyaan pembelian sebenarnya bukan sekadar “Berapa harga pemutusnya?” Pertanyaan yang lebih baik adalah: “Apakah pemutus ini akan tetap melindungi sistem saya dengan benar ketika kesalahan terjadi pada saat yang paling buruk?”

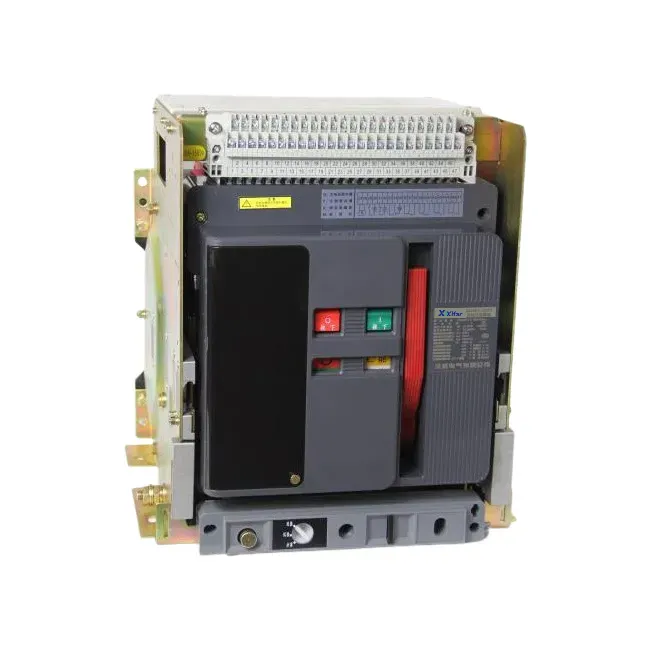

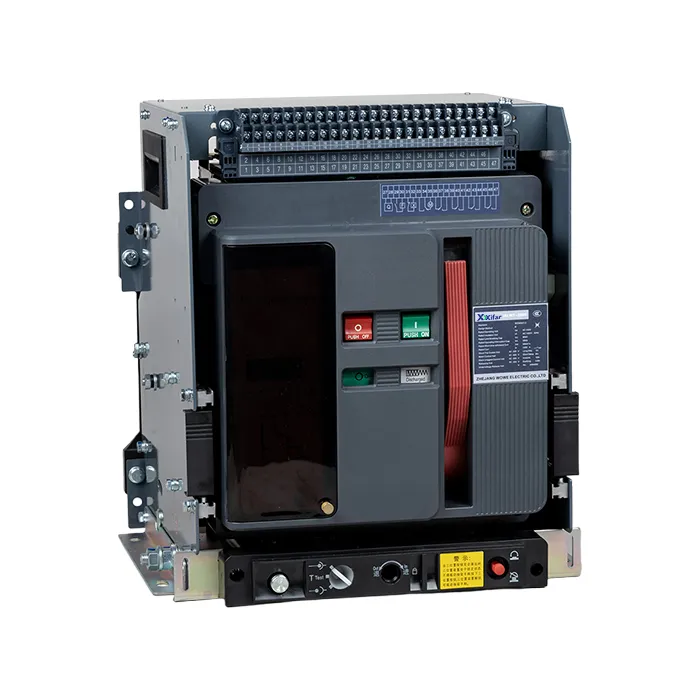

ACB Pemutus Sirkuit Udara adalah perangkat sakelar dan proteksi tegangan rendah yang menggunakan udara sebagai media pemadam busur api. Ketika kontak terpisah selama gangguan gangguan, busur listrik terbentuk. Pemutus memandu dan mendinginkan busur melalui saluran busur sampai arus terputus dengan aman. Desain ini membuat ACB cocok untuk aplikasi tegangan rendah arus tinggi yang mengutamakan keandalan, kemudahan pemeliharaan, dan perlindungan yang dapat disesuaikan.
Dalam penggunaan praktisnya, ACB Pemutus Arus Udara dapat menjalankan beberapa fungsi penting. Ini dapat menghidupkan dan mematikan sirkuit secara manual atau elektrik. Unit ini dapat trip secara otomatis ketika terjadi beban berlebih, korsleting, tegangan rendah, atau gangguan tanah, bergantung pada konfigurasi unit trip. Di banyak sistem kelistrikan modern, unit perjalanan cerdas juga mendukung pengukuran, komunikasi, pencatatan kesalahan, dan kurva perlindungan yang dapat disesuaikan.
Dibandingkan dengan pemutus yang lebih kecil, ACB sering dipilih untuk tingkat distribusi daya utama karena dapat menangani arus rangka yang lebih tinggi dan persyaratan interupsi kesalahan yang lebih kuat. Pemeriksaan dan pemeliharaan pada lemari listrik berukuran besar juga lebih mudah, terutama bila menggunakan desain tarik-keluar. Untuk fasilitas yang tidak mampu melakukan downtime dalam waktu lama, pemeliharaan ini bukanlah sebuah keuntungan kecil.
Pembeli jarang kesulitan karena tidak dapat menemukan ACB Pemutus Arus Udara. Mereka kesulitan karena terlalu banyak model yang terlihat serupa di atas kertas. Harga yang rendah mungkin terlihat menarik pada awalnya, namun pilihan yang salah dapat menyebabkan ketidaksesuaian, keterlambatan pemasangan, panas berlebih, gangguan tersandung, selektivitas yang buruk, atau dukungan purna jual yang sulit.
Bagi pembuat panel, kompatibilitas dimensi sering kali menjadi perhatian utama. Pemutus yang tidak sesuai dengan desain kabinet dapat mempengaruhi tata letak busbar, bukaan pintu, posisi pegangan pengoperasian, dan ruang perawatan. Bagi pengguna pabrik, kekhawatiran terbesar biasanya adalah pengoperasian yang stabil. Mereka memerlukan pemutus arus yang dapat trip pada saat yang seharusnya, tetap tertutup ketika sistem dalam keadaan sehat, dan dapat diservis tanpa waktu henti yang tidak diperlukan.
Bagi kontraktor, kecepatan pengiriman dan dokumentasi juga penting. Sebuah proyek mungkin memerlukan foto produk, gambar, diagram pengkabelan, laporan pengujian, sertifikat, detail papan nama, dan informasi pengepakan sebelum pengiriman. Jika pemasok tidak dapat merespons dengan jelas, jadwal proyek mungkin terganggu.
| Kekhawatiran Pembeli | Mengapa Itu Penting | Apa yang Harus Dikonfirmasi Sebelum Memesan |
|---|---|---|
| Ketidakcocokan peringkat saat ini | Pemutus yang berukuran kecil mungkin terlalu panas atau sering tersandung, sedangkan pemutus yang terlalu besar dapat mengurangi keakuratan perlindungan. | Nilai arus, ukuran bingkai, jenis beban, tunjangan ekspansi di masa depan. |
| Kapasitas putus tidak mencukupi | Pemutus mungkin tidak dapat memutus arus gangguan tinggi dengan aman di titik pemasangan. | Icu, Ics, perhitungan hubung singkat lokasi, kapasitas trafo. |
| Struktur instalasi salah | Pemutus mungkin tidak cocok dengan switchgear atau mungkin tidak nyaman untuk dirawat. | Tipe tetap atau tipe draw-out, dimensi, potongan panel, sambungan busbar. |
| Pengaturan perlindungan yang tidak akurat | Koordinasi yang buruk dapat menyebabkan penghentian yang tidak perlu atau kegagalan dalam mengisolasi zona kesalahan yang benar. | Jenis unit perjalanan, penundaan lama, penundaan waktu pendek, pengaturan gangguan sesaat dan tanah. |
| Dukungan teknis yang lemah | Pembeli mungkin menghadapi penundaan selama instalasi, pengujian, atau commissioning. | Kecepatan respons pemasok, gambar, manual, dukungan kabel, layanan purna jual. |
Pemilihan ACB Pemutus Sirkuit Udara profesional dimulai dengan sistem kelistrikan, bukan dari halaman katalog. Sebelum mengonfirmasi model, pembeli harus mengumpulkan informasi dasar proyek, termasuk tegangan pengenal, arus pengenal, frekuensi, jumlah kutub, tingkat hubung singkat, jenis kabinet, metode pengoperasian, persyaratan perlindungan, dan kebutuhan komunikasi.
Nilai arus biasanya merupakan parameter pertama yang disebutkan pembeli. Namun, kapasitas pemutusan hubung singkat layanan tetapan juga sama pentingnya. Breaker dengan kapasitas pemutusan ultimat yang tinggi namun kapasitas pemutusan servis yang lebih rendah mungkin bukan pilihan terbaik untuk sistem industri yang menuntut. Untuk beban kritis, pembeli harus memperhatikan nilai Icu dan Ics.
Unit perjalanan patut mendapat perhatian khusus. Unit perlindungan dasar mungkin cukup untuk panel distribusi sederhana, sementara pabrik modern, pusat data, bangunan komersial, atau proyek energi terbarukan mungkin memerlukan fungsi perlindungan dan pemantauan yang lebih canggih. Pengaturan yang dapat disesuaikan dapat membantu meningkatkan selektivitas antara perangkat upstream dan downstream.
Tip praktis untuk tim pengadaan: ketika meminta penawaran harga, kirimkan gambar panel, voltase sistem, arus pengenal, nomor tiang, kapasitas pemutusan yang diperlukan, jenis pemasangan, dan daftar aksesori kepada pemasok secara bersamaan. Hal ini mengurangi komunikasi bolak-balik dan menghindari kesalahan model.
Pembeli sering membandingkan ACB dengan MCCB dan VCB. Perbedaannya bukan terletak pada mana yang lebih baik secara universal. Hal ini tergantung pada level tegangan, rentang arus, posisi pemasangan, permintaan proteksi, ekspektasi pemeliharaan, dan anggaran.

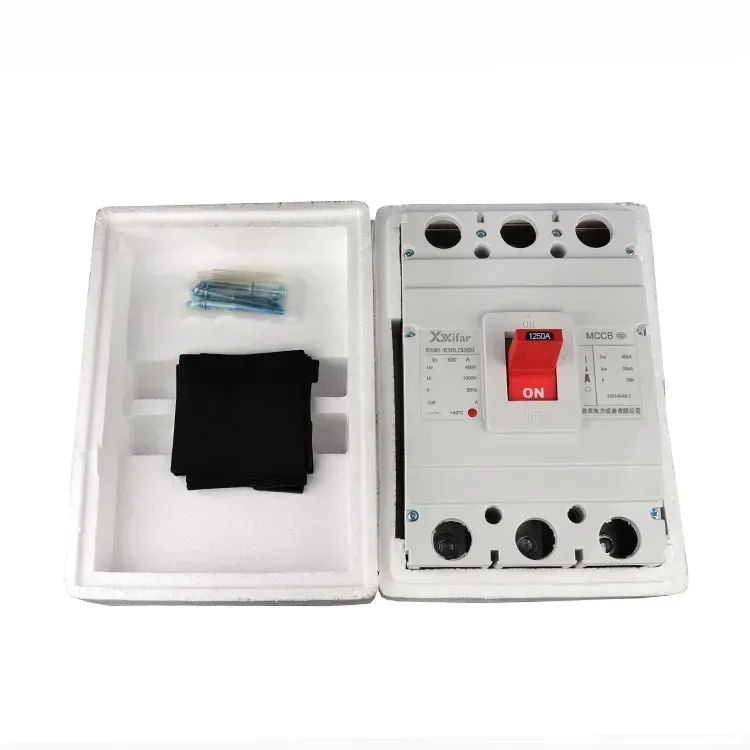

Pemutus Sirkuit Kotak Cetakan banyak digunakan untuk sirkuit pengumpan arus rendah, panel mesin, dan aplikasi distribusi kompak. Ini ekonomis, kompak, dan mudah dipasang. Namun, ketika arus sistem menjadi lebih tinggi dan persyaratan proteksi menjadi lebih canggih, ACB Pemutus Sirkuit Udara menjadi lebih cocok.
Pemutus Sirkuit Vakum biasanya digunakan pada sistem tegangan menengah. Pemadaman busurnya terjadi di dalam pemutus vakum, yang berbeda dari struktur saluran busur udara ACB. Secara sederhana, ACB umumnya dipilih untuk distribusi utama tegangan rendah, sedangkan VCB dipilih untuk distribusi tegangan menengah.
| Tipe Pemutus | Tingkat Tegangan Umum | Penggunaan Khas | Keuntungan Utama |
|---|---|---|---|
| Pemutus Arus Udara ACB | Distribusi daya tegangan rendah | Panel masuk utama, pengumpan besar, keluaran generator, sisi sekunder transformator | Kapasitas arus tinggi, perlindungan yang dapat disesuaikan, perawatan mudah, opsi cerdas |
| MCCB Pemutus Sirkuit Kotak Cetakan | Distribusi tegangan rendah | Sirkuit cabang, pengumpan yang lebih kecil, panel mesin | Ukuran kompak, biaya ekonomis, pemasangan mudah |
| Pemutus Sirkuit Vakum VCB | Distribusi tegangan menengah | Gardu induk, switchgear tegangan menengah, jaringan tenaga industri | Pemadaman busur listrik yang kuat dalam ruang hampa, cocok untuk gangguan tegangan menengah |
ACB Pemutus Sirkuit Udara sering digunakan di mana pun distribusi daya tegangan rendah memerlukan perlindungan yang kuat dan peralihan yang andal. Energi ini muncul di pabrik industri, bangunan komersial, pusat data, ruang distribusi listrik, rumah sakit, bandara, fasilitas angkutan kereta api, pabrik pengolahan air, proyek pertambangan, dan sistem energi terbarukan.
Di pabrik manufaktur, ACB dapat melindungi jalur masuk utama bengkel. Di gedung komersial, ini dapat berfungsi sebagai pemutus utama pada switchboard tegangan rendah. Di pusat data, hal ini dapat membantu melindungi jalur daya penting di mana waktu henti sangat mahal. Di pembangkit energi terbarukan, ACB dapat digunakan pada kabinet distribusi tegangan rendah yang dihubungkan dengan trafo, inverter, atau sistem tambahan.
Poin umum dalam semua aplikasi ini sederhana: sistem memerlukan perangkat yang dapat diandalkan pada posisi perlindungan utama. Ketika beban listrik besar, arus gangguan serius, dan lingkungan pengoperasian tidak dapat mentolerir kegagalan berulang, ACB Pemutus Sirkuit Udara yang dipilih dengan benar menjadi investasi yang diperlukan dan bukan komponen opsional.
Pemasok yang dapat diandalkan harus melakukan lebih dari sekadar menjual alat pemutus. Pemasok harus memahami kondisi kerja di balik pesanan. Bagi pembeli yang bukan ahli kelistrikan, hal ini menjadi lebih penting. Komunikasi teknis yang jelas dapat mencegah pemilihan model yang salah sebelum produksi dimulai.
Wenzhou Xifa Peralatan Listrik Co, Ltd. memasok produk listrik untuk aplikasi distribusi daya, termasuk solusi ACB Pemutus Sirkuit Udara untuk sistem tegangan rendah. Bagi pembeli, nilainya tidak hanya pada produk itu sendiri, tetapi juga pada rekomendasi model, kemampuan produksi, opsi penyesuaian, pengujian pabrik, dan dukungan komunikasi sebelum dan sesudah pengiriman.
Saat mengevaluasi pemasok, pembeli harus mengajukan pertanyaan praktis. Bisakah pemasok memberikan gambar teknis? Dapatkah mereka merekomendasikan peringkat terkini dan kapasitas pemutusan yang benar berdasarkan informasi proyek? Bisakah mereka mendukung struktur tipe tetap dan tipe draw-out? Dapatkah mereka menyediakan aksesori seperti operator motor, pelepas shunt, pelepas tegangan rendah, kontak bantu, dan unit trip cerdas? Bisakah mereka merespons dengan cepat ketika penginstal memiliki pertanyaan?
| Poin Evaluasi Pemasok | Apa yang Harus Diperhatikan Pembeli |
|---|---|
| Rangkaian produk | Berbagai peringkat arus, opsi tiang, mode operasi, dan konfigurasi aksesori. |
| Dukungan teknis | Komunikasi yang jelas tentang pemilihan, gambar, pengkabelan, pemasangan, dan commissioning. |
| Kontrol kualitas | Inspeksi pabrik rutin, pemeriksaan operasi mekanis, pemeriksaan isolasi, dan verifikasi kinerja tersandung. |
| Kemampuan penyesuaian | Dukungan untuk kebutuhan spesifik proyek, pencocokan kabinet, aksesori, dan kebutuhan pengemasan. |
| Koordinasi pengiriman | Waktu tunggu yang wajar, pengepakan ekspor, dokumen pengiriman, dan pembaruan pesanan yang responsif. |
Bahkan ACB Pemutus Sirkuit Udara berkualitas tinggi memerlukan pemasangan yang benar dan pemeriksaan berkala. Peralatan proteksi listrik bekerja di bawah tekanan mekanis, termal, dan listrik. Debu, kelembapan, sambungan yang longgar, gemuk yang menua, keausan kontak, dan kondisi pengoperasian yang buruk dapat mengurangi keandalan jangka panjang.
Rencana pemeliharaan tidak perlu rumit, namun harus konsisten. Operator harus menjaga switchgear tetap bersih dan kering, memeriksa pemanasan yang tidak normal, memeriksa kekencangan sambungan, memverifikasi mekanisme pengoperasian, dan meninjau catatan perjalanan jika tersedia. Untuk ACB tipe draw-out, mekanisme rak harus dioperasikan dengan benar untuk menghindari kerusakan mekanis.
Dalam banyak kasus, kegagalan pemutus tidak terjadi secara tiba-tiba. Ada tanda-tanda peringatan, seperti kebisingan yang tidak biasa, bau terbakar, perubahan warna yang terlihat, tindakan penutupan yang tidak stabil, seringnya gangguan tersandung, atau kenaikan suhu yang tidak normal di terminal. Mengabaikan tanda-tanda ini dapat mengubah masalah pemeliharaan yang dapat ditangani menjadi kecelakaan listrik yang serius.
Tujuan utama ACB Pemutus Sirkuit Udara adalah untuk melindungi sistem distribusi daya tegangan rendah dari beban berlebih, korsleting, gangguan tanah, dan kondisi kelistrikan tidak normal lainnya. Hal ini juga memungkinkan operator untuk mengganti sirkuit besar dengan aman selama pengoperasian atau pemeliharaan normal.
ACB Pemutus Sirkuit Udara terutama digunakan dalam sistem distribusi tegangan rendah. Untuk aplikasi tegangan menengah, VCB Pemutus Sirkuit Vakum biasanya merupakan pilihan yang lebih cocok. Pembeli harus mengonfirmasi volume sistemtage sebelum memilih jenis pemutus.
ACB tipe tetap seringkali lebih kompak dan ekonomis. ACB tipe draw-out lebih mudah untuk diperiksa, diganti, dan dirawat tanpa perlu membongkar kabinet secara besar-besaran. Untuk sistem tenaga listrik penting yang mengutamakan kecepatan pemeliharaan, tipe draw-out sering kali lebih disukai.
Jika sistem memerlukan perlindungan yang dapat disesuaikan, tampilan arus, catatan kesalahan, komunikasi, atau koordinasi yang lebih baik dengan perangkat pelindung lainnya, unit trip cerdas adalah pilihan praktis. Untuk sistem yang lebih sederhana, unit perjalanan dasar mungkin sudah cukup.
Arus pengenal harus dipilih sesuai dengan arus beban aktual, kapasitas transformator, ukuran kabel, kondisi suhu, dan rencana perluasan di masa depan. Tidak boleh dipilih hanya dengan menebak atau menyalin nomor model lama.
Kapasitas pemutusan menunjukkan apakah pemutus dapat dengan aman memutus arus hubung singkat yang tinggi. Jika pemutus yang dipilih memiliki kapasitas pemutusan yang tidak memadai, pemutus tersebut mungkin rusak karena gangguan serius. Ini adalah salah satu parameter keselamatan terpenting dalam pemilihan ACB.
Ya. Tergantung pada kebutuhan proyek, pembeli dapat meminta peringkat arus, nomor tiang, mode operasi, struktur instalasi, unit perjalanan, aksesori, dan persyaratan pengemasan yang berbeda. Yang terbaik adalah memberikan rincian proyek sebelum penawaran.
Anda harus memberikan tegangan pengenal, arus pengenal, nomor tiang, kapasitas pemutusan, jenis pemasangan, mode operasi, persyaratan unit trip, daftar aksesori, kuantitas, tujuan proyek, dan gambar kabinet apa pun jika tersedia. Hal ini membantu pemasok merekomendasikan ACB Pemutus Sirkuit Udara yang benar dengan lebih akurat.
Memilih Pemutus Sirkuit Udara ACB adalah keputusan yang mempengaruhi keselamatan sistem, efisiensi pemeliharaan, dan biaya pengoperasian jangka panjang. Pemutus yang cocok membantu melindungi peralatan berharga, mengurangi waktu henti yang tidak direncanakan, dan membuat tim kelistrikan Anda lebih percaya diri saat mengelola sistem distribusi penting.
Jika Anda merencanakan proyek distribusi tegangan rendah, meningkatkan switchgear, mencari ACB untuk perakitan panel, atau membandingkan model untuk fasilitas industri, Wenzhou Xifa Electrical Equipment Co., Ltd. dapat membantu Anda meninjau poin pemilihan utama dan memberikan opsi produk yang sesuai berdasarkan aplikasi Anda.
Untuk pemilihan model, detail teknis, dukungan kutipan, atau persyaratan ACB Pemutus Sirkuit Udara yang disesuaikan, silakanHubungi kamihari ini dan bagikan spesifikasi proyek Anda. Tim kami akan membantu Anda menemukan solusi praktis, aman, dan hemat biaya untuk sistem distribusi listrik Anda.
