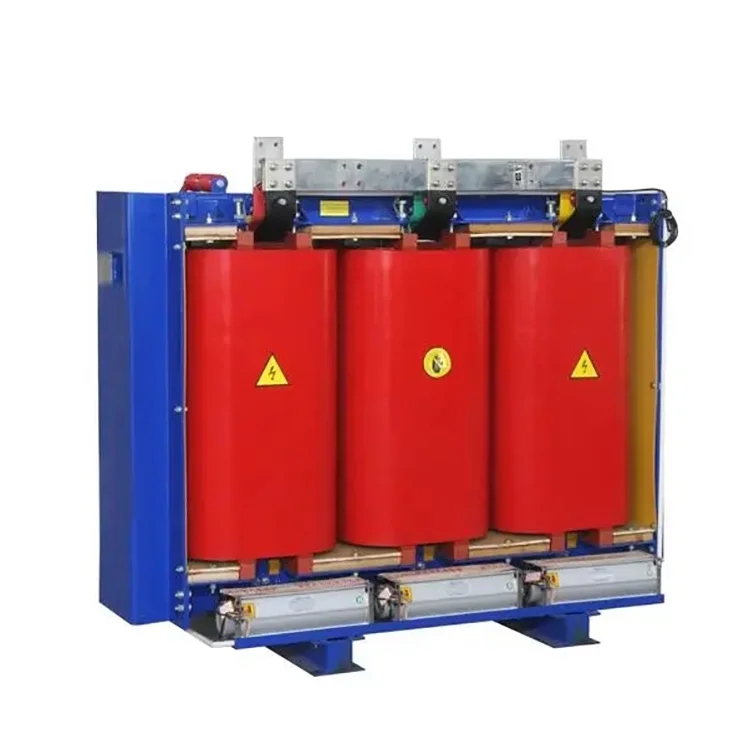

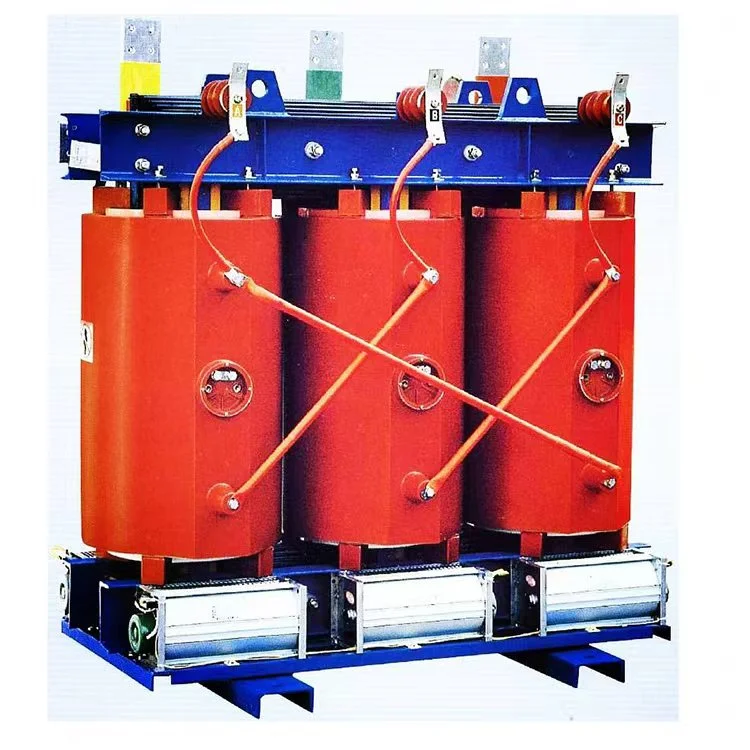

Transformator Daya Tipe Kering SCB9 1600 KVA 10kV

Dalam jaringan distribusi tenaga listrik modern, pemilihan trafo yang tepat sangat penting untuk keselamatan, efisiensi, dan keandalan jangka panjang. Untuk kompleks komersial, pabrik industri, dan gedung bertingkat, transformator daya tipe kering SCB9 1600 kVA 10kV telah menjadi standar industri. Di Wenzhou Xifa Electrical Equipment Co., Ltd., kami mengkhususkan diri dalam pembuatan trafo daya tipe kering berkinerja tinggi yang memenuhi tuntutan ketat jaringan listrik saat ini. Trafo ini dirancang untuk instalasi dalam ruangan yang mengutamakan keselamatan kebakaran dan kebersihan lingkungan. Berbeda dengan trafo terendam oli, trafo daya tipe kering SCB9 1600 kVA 10kV tidak mengandung oli pendingin, sehingga menghilangkan risiko kebocoran, kebakaran, atau ledakan.

mengirimkan permintaan

Deskripsi Produk

Prinsip kerja trafo daya tipe kering SCB9 1600 kVA 10kV didasarkan pada hukum induksi elektromagnetik. Ketika arus bolak-balik mengalir melalui belitan primer transformator, menghasilkan medan magnet yang berubah-ubah pada inti besi. Menurut hukum induksi elektromagnetik Faraday, perubahan medan magnet ini menginduksi gaya gerak listrik (EMF) pada belitan sekunder, sehingga menyebabkan konversi tegangan. Secara khusus:

Arus belitan primer menghasilkan medan magnet: Saat arus mengalir melalui belitan primer, arus tersebut menghasilkan medan magnet bolak-balik, yang menciptakan fluks magnet di dalam inti besi.

Fluks magnet menginduksi tegangan pada belitan sekunder: Fluks magnet ini ditransfer ke belitan sekunder melalui inti besi, menghasilkan gaya gerak listrik pada belitan sekunder, yang pada gilirannya menghasilkan tegangan keluaran.

Konversi tegangan: Dengan menyesuaikan rasio putaran antara belitan primer dan sekunder, konversi tegangan yang berbeda dapat dicapai. Pada transformator daya tipe kering SCB9 1600 kVA 10kV, rasio putaran ditetapkan, Perancang akan menentukan rasio putaran yang sesuai berdasarkan kapasitas dan tegangan primer.

Prinsip pembuangan panas: Karena trafo daya tipe kering SCB9 1600 kVA 10kV tidak menggunakan oli sebagai media pendingin, trafo ini mengandalkan sirkulasi udara untuk menghilangkan panas dari belitan dan inti besi. Oleh karena itu, transformator daya tipe kering SCB9 1600 kVA 10kV umumnya dirancang dengan bukaan ventilasi dan sirip pendingin, yang memungkinkan pembuangan panas melalui konveksi udara alami.

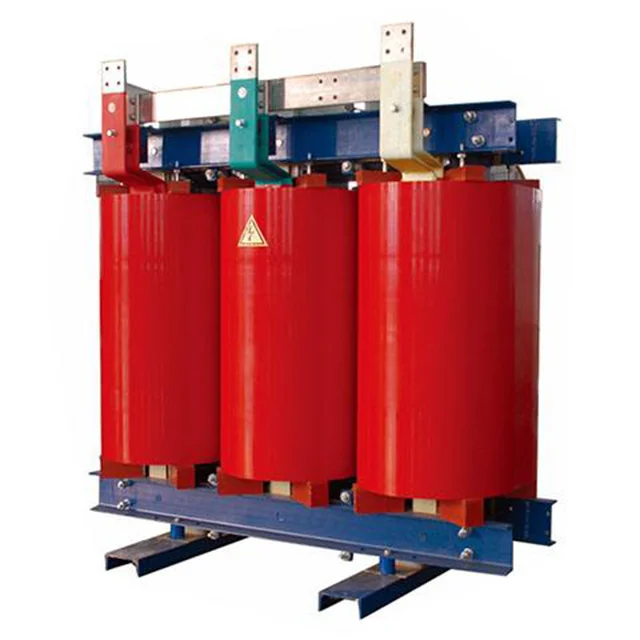

Scb9 1600 Kva 10kv Dry Type Power Transformer

Parameter Produk:

Nama	Transformator daya tipe kering SCB9 1600 kVA 10kV
Kapasitas Terukur	1600kva
Tegangan primer	10KV
Tegangan sekunder	0,4/0,415 kV
Bahan isolasi	Resin cor
Grup Vektor	Dyn11 Yyn0
Kerugian Tanpa Beban (P0)	1200±15%
Kehilangan Beban (Pk) @ 120°C	6200±15%
Tegangan Impedansi (Uk)	4%
Kelas Isolasi	KELAS F atau H
Metode pendinginan	ONAF ONAF
Debit sebagian	Kurang dari 10 buah
lampiran	Dengan (IP20, baja canai dingin atau baja tahan karat)/tanpa

Layanan purna jual produk

Selama 20 tahun pengalaman manufaktur trafo di Wenzhou Xifa Electrical Equipment Co., Ltd., kami belum pernah mengalami satu pun kasus purna jual yang disebabkan oleh masalah kualitas. Selama trafo beroperasi dalam kondisi beban normal, masa pakainya adalah 25 hingga 30 tahun

Dalam kondisi tidak ada kelebihan beban jangka panjang, trafo daya tipe kering SCB9 1600 kVA 10kV kami memiliki masa garansi 2 tahun. Jika terjadi situasi abnormal pada trafo, teknisi kami juga tersedia 24/7 untuk memberikan layanan panduan online.
