Bagaimana Tipe Donat Trafo Arus CT Urutan Nol Meningkatkan Perlindungan Kesalahan Tanah

Ringkasan Artikel: A Tipe Donat Trafo Arus CT Urutan Nolmerupakan komponen penginderaan penting untuk mendeteksi gangguan tanah, arus bocor, dan kelainan isolasi pada sistem kelistrikan. Dengan inti toroidal yang mengelilingi konduktor, ia dapat mendeteksi arus sisa yang dihasilkan ketika jumlah vektor arus fasa tidak lagi nol. Artikel ini menjelaskan prinsip pengoperasian, konstruksi, karakteristik teknis, aplikasi, pertimbangan pemilihan, dan mengapa kualitas produksi yang andal penting untuk sistem proteksi daya modern.

Daftar isi

1. Apa Itu Tipe Donat Trafo Arus CT Urutan Nol?
2. Bagaimana Cara Kerja CT Urutan Nol Tipe Donat?
3. Apa Saja Fitur Konstruksi Utama?
4. Spesifikasi Teknis Apa yang Harus Dipertimbangkan Pembeli?
5. Dimana CT Urutan Nol Biasa Digunakan?
6. Bagaimana Seharusnya Anda Memilih CT Urutan Nol yang Tepat?
7. Apa Keuntungan Utamanya?
8. FAQ Tentang Tipe Donat Trafo Arus CT Urutan Nol
9. Kesimpulan

Apa Itu Tipe Donat Trafo Arus CT Urutan Nol?

Bagi insinyur kelistrikan dan profesional distribusi tenaga listrik, deteksi arus sisa yang akurat sangat penting untuk mengidentifikasi kesalahan sebelum berkembang menjadi kerusakan peralatan, bahaya kebakaran, atau gangguan listrik yang tidak terduga. ATipe Donat Trafo Arus CT Urutan Noldirancang khusus untuk tujuan ini.

Berbeda dengan trafo arus konvensional yang utamanya mengukur arus yang mengalir melalui sebuah konduktor individual, CT urutan nol memonitor efek magnetik gabungan dari beberapa konduktor yang melewati inti toroidalnya. Dalam kondisi tiga fasa normal, jumlah vektor arus fasa kira-kira nol. Ketika kebocoran atau gangguan tanah terjadi, terjadi ketidakseimbangan, sehingga menciptakan arus urutan nol yang dapat diukur.

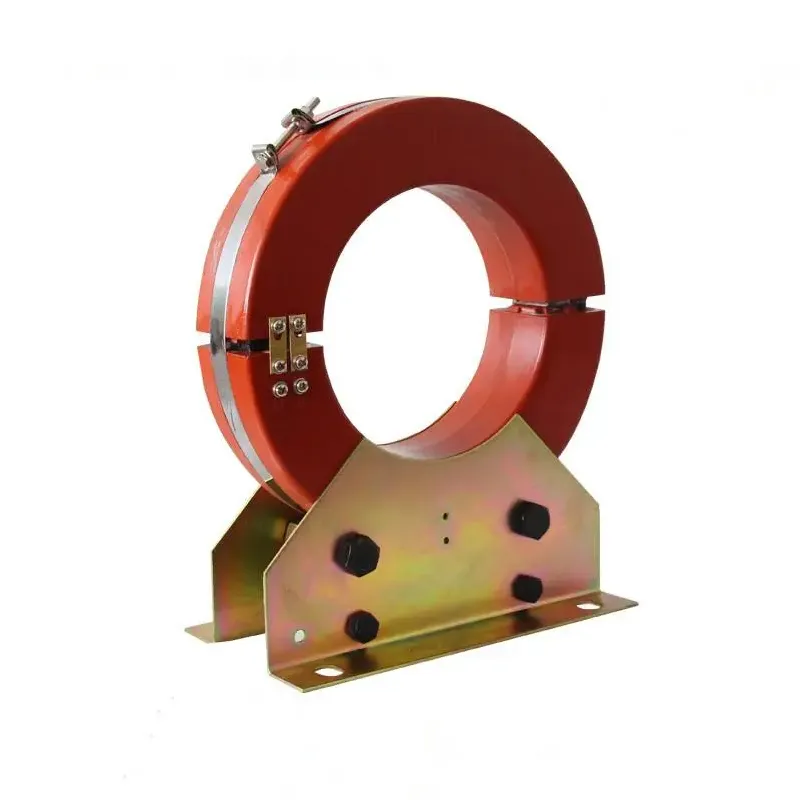

Menurut informasi produk yang disediakan olehXiFa, CT urutan nolnya menggunakan inti toroidal dan belitan sekunder dan dirancang untuk aplikasi termasuk proteksi gangguan tanah, deteksi arus bocor, pemantauan isolasi, dan proteksi relai. Produk ini cocok untuk sistem tenaga 50 Hz dan konfigurasi titik netral yang berbeda.

Bagi pembeli yang mencari Tipe Donat Trafo Arus CT Urutan Nol, memahami prinsip kelistrikan dan konstruksi fisik adalah penting sebelum memilih model.

Bagaimana Cara Kerja CT Urutan Nol Tipe Donat?

Prinsip operasinya didasarkan pada keseimbangan magnetik konduktor yang melewati bukaan CT. Dalam rangkaian tiga fasa yang sehat, arus biasanya seimbang satu sama lain, sehingga fluks magnet yang dihasilkan di dalam inti toroidal tetap sangat kecil.

Ketika terjadi kegagalan isolasi atau kebocoran tanah, sebagian arus mengambil jalur yang tidak diinginkan ke tanah. Oleh karena itu, keseimbangan saat ini terganggu. Fluks magnet sisa yang dihasilkan menginduksi sinyal sekunder yang dapat ditransmisikan ke relai proteksi, instrumen pemantauan, atau peralatan kontrol lainnya.

Proses pendeteksian yang disederhanakan dapat dipahami sebagai berikut:

1. Konduktor fase melewati inti CT toroidal.
2. CT terus menerus merasakan medan magnet gabungan.
3. Ketidakseimbangan arus menghasilkan arus urutan nol.
4. Gulungan sekunder menghasilkan sinyal listrik yang sesuai.
5. Sistem proteksi mengevaluasi sinyal.
6. Jika ambang batas perlindungan yang telah ditentukan terlampaui, relai dapat memulai alarm atau gangguan sirkuit.

Pengaturan ini memberikan metode praktis untuk mendeteksi arus sisa yang relatif kecil tanpa memerlukan CT konvensional pada setiap konduktor individu.

Apa Saja Fitur Konstruksi Utama?

Kinerja CT urutan nol tipe donat sangat bergantung pada inti magnetik, belitan, sistem insulasi, penutup, dan akurasi produksi. XiFa menyatakan bahwa produknya menggunakankawat enamel tembaga bebas oksigenuntuk lembaran baja silikon berliku dan permeabilitas tinggi untuk inti magnetik. Pemilihan material ini dimaksudkan untuk mendukung konduktivitas listrik, kekuatan mekanik, dan sensitivitas terhadap arus urutan nol yang kecil.

Inti Magnetik Toroidal

Inti melingkar menciptakan jalur magnet tertutup di sekitar konduktor. Permeabilitas magnetik yang tinggi membantu CT merespons secara efektif terhadap arus sisa yang relatif kecil.

Belitan Sekunder

Gulungan sekunder mengubah fluks magnet yang terdeteksi menjadi sinyal listrik yang dapat digunakan untuk peralatan perlindungan dan pemantauan. Kualitas belitan secara langsung mempengaruhi konsistensi sinyal dan keandalan jangka panjang.

Isolasi dan Enkapsulasi

Struktur produk dapat menggunakan resin epoksi atau wadah karet silikon. Perlindungan tersebut membantu meningkatkan ketahanan terhadap kelembapan dan kontaminasi lingkungan, yang khususnya penting dalam lingkungan distribusi listrik.

Opsi Inti Padat dan Inti Terpisah

Persyaratan instalasi dapat bervariasi. Desain inti padat umumnya memerlukan kabel untuk dilewatkan melalui CT sebelum penyambungan, sedangkan konfigurasi inti terpisah dapat berguna untuk proyek retrofit di mana pelepasan konduktor yang ada tidak diinginkan.

Spesifikasi Teknis Apa yang Harus Dipertimbangkan Pembeli?

Memilih CT tidak boleh hanya bergantung pada diameter fisik. Kompatibilitas listrik, persyaratan relai, pengaturan konduktor, dan kondisi pemasangan harus dievaluasi bersama.

Spesifikasi yang dipublikasikan pabrikan mencantumkan beberapa model LXK, termasuk versi Φ80, Φ100, Φ120, Φ150, Φ180, Φ220, dan Φ240, dengan kombinasi relai, koneksi, nilai skala, dan arus primer yang berbeda. Pembeli harus mengkonfirmasi konfigurasi yang tepat dengan produsen sebelum melakukan pemesanan.

Dimana CT Urutan Nol Biasa Digunakan?

Kemampuan untuk mendeteksi arus sisa membuat CT jenis ini berguna dalam berbagai aplikasi proteksi listrik. Hal ini dapat diintegrasikan ke dalam sistem proteksi dimana deteksi dini kebocoran atau gangguan tanah merupakan hal yang penting.

• Perlindungan gangguan tanah:Mendeteksi arus sisa yang terkait dengan gangguan ke tanah.
• Pemantauan kebocoran arus:Membantu mengidentifikasi jalur arus abnormal.
• Pemantauan isolasi:Mendukung identifikasi kondisi isolasi yang memburuk.
• Sistem distribusi tenaga listrik:Memberikan informasi arus sisa untuk relai proteksi.
• Jaringan pintar:Dapat diintegrasikan ke dalam sistem pemantauan dan perlindungan cerdas.
• Peralatan industri:Membantu memantau peralatan listrik yang memerlukan deteksi kesalahan terus-menerus.
• Membangun jaringan listrik:Mendukung keselamatan listrik dan perlindungan distribusi.
• Sistem angkutan kereta api:Dapat dimasukkan ke dalam sistem pemantauan listrik khusus.

XiFa secara khusus mengidentifikasi jaringan pintar, angkutan kereta api, sistem kelistrikan gedung, dan pemantauan peralatan industri di antara area aplikasi untuk produk CT urutan nolnya.

Bagaimana Seharusnya Anda Memilih CT Urutan Nol yang Tepat?

Bagi tim pengadaan, memilih model yang tepat melibatkan lebih dari sekadar memilih inti terbesar yang tersedia. Evaluasi sistematis dapat mengurangi masalah kompatibilitas dan meningkatkan efisiensi instalasi.

1. Periksa susunan kabel.Konfirmasikan jumlah dan susunan konduktor yang akan melewati bukaan CT.
2. Ukur bukaan yang diperlukan.Pastikan diameter bagian dalam memberikan jarak yang cukup untuk kabel yang ada.
3. Konfirmasikan relai proteksi.Karakteristik keluaran CT dan relai harus kompatibel.
4. Verifikasi sistem kelistrikan.Periksa frekuensi, konfigurasi netral, metode grounding, dan persyaratan sistem lainnya.
5. Evaluasi lingkungan instalasi.Kelembaban, polusi, suhu, dan ruang pemasangan yang tersedia dapat mempengaruhi konstruksi yang tepat.
6. Pertimbangkan persyaratan retrofit.Desain inti terpisah dapat memberikan kenyamanan yang lebih besar ketika kabel yang ada tidak dapat dilepaskan dengan mudah.
7. Tinjau kualitas pabrikan.Bahan inti, bahan penggulung, insulasi, prosedur pengujian, dan konsistensi produksi harus dipertimbangkan sebelum pengadaan massal.

Untuk pembeli internasional yang membeli dari produsen atau pemasok Tiongkok, dokumentasi teknis dan konfirmasi model harus diperoleh sebelum membeli. Hal ini sangat penting ketika CT akan diintegrasikan ke dalam sistem proteksi yang lebih besar.

Apa Keuntungan Utamanya?

CT urutan nol tipe donat yang dipilih dengan benar dapat memberikan beberapa manfaat praktis untuk sistem proteksi listrik:

• Sensitivitas tinggi:Inti magnet yang sesuai dapat membantu mendeteksi arus sisa kecil.
• Struktur kompak:Konfigurasi toroidal dapat dipasang secara efisien di sekitar konduktor yang ada.
• Penginderaan non-intrusif:Deteksi arus dicapai tanpa menempatkan belitan primer secara seri dengan rangkaian.
• Integrasi perlindungan:Sinyal sekunder dapat dihubungkan ke relai proteksi dan peralatan pemantauan.
• Instalasi fleksibel:Opsi konstruksi yang tersedia dapat mengakomodasi skenario pemasangan yang berbeda.
• Rentang aplikasi yang luas:Cocok untuk lingkungan industri, komersial, infrastruktur, dan distribusi listrik.

Desain produk XiFa menggabungkan inti toroidal dengan belitan sekunder dan rumah pelindung, sedangkan pemilihan material menekankan konduktivitas, kekuatan mekanik, dan sensitivitas magnetik.

FAQ Tentang Tipe Donat Trafo Arus CT Urutan Nol

Untuk apa Tipe Donat Trafo Arus CT Urutan Nol digunakan?

Hal ini terutama digunakan untuk mendeteksi urutan nol atau arus sisa yang disebabkan oleh gangguan tanah, arus bocor, dan masalah isolasi. Sinyal yang dihasilkan dapat disuplai ke relai proteksi atau peralatan pemantauan.

Bagaimana CT tipe donat mendeteksi gangguan ground?

Konduktor melewati inti toroidal. Dalam kondisi seimbang, efek magnetisnya sebagian besar hilang. Gangguan tanah menciptakan ketidakseimbangan, menghasilkan fluks magnet sisa yang diubah CT menjadi sinyal listrik sekunder.

Berapa ukuran inti yang tersedia?

Informasi produk XiFa yang direferensikan mencantumkan model LXK dengan konfigurasi Φ80, Φ100, Φ120, Φ150, Φ180, Φ220, dan Φ240. Spesifikasi pastinya harus diverifikasi sesuai dengan model yang dipilih dan aplikasi perlindungan.

Bisakah CT urutan nol digunakan untuk proyek retrofit?

Ya. Struktur inti padat dan inti terpisah melayani persyaratan pemasangan yang berbeda. Desain inti terpisah dapat bermanfaat jika kabel yang ada tidak dapat dilepaskan selama pemasangan.

Apa yang harus saya berikan saat meminta penawaran?

Tim pengadaan idealnya harus menyediakan bukaan inti yang diperlukan, frekuensi sistem, pengaturan konduktor, model relai, metode sambungan, persyaratan arus primer, lingkungan pemasangan, dan kuantitas. Memberikan detail ini membantu produsen atau pemasok Tiongkok merekomendasikan konfigurasi yang kompatibel dengan lebih efisien.

Kesimpulan

A Tipe Donat Trafo Arus CT Urutan Nolmemberikan pendekatan terfokus dan praktis terhadap deteksi arus sisa, menjadikannya berharga untuk perlindungan gangguan tanah, pemantauan kebocoran, pengawasan isolasi, dan perlindungan listrik cerdas. Inti toroidal, belitan sekunder, struktur insulasi, dan konfigurasi pemasangan semuanya memengaruhi kinerja sistem. Informasi produk XiFa yang dipublikasikan menyoroti baja silikon dengan permeabilitas tinggi, kawat enamel tembaga bebas oksigen, beberapa ukuran inti LXK, dan kompatibilitas dengan sistem tenaga 50 Hz.

Jika Anda mencari sumber yang dapat diandalkanTipe Donat Trafo Arus CT Urutan Noluntuk proyek distribusi tenaga listrik baru, sistem proteksi, atau aplikasi retrofit,Hubungi kamidi XiFa untuk mendiskusikan persyaratan teknis, pemilihan model, dan penawaran harga Anda. Menyediakan parameter sistem Anda terlebih dahulu dapat membantu mempercepat pencocokan dan pengadaan produk.
