A Pemutus Sirkuit Vakum (VCB)adalah salah satu perangkat switching yang paling andal dan banyak digunakan dalam sistem tenaga tegangan menengah. Dengan memanfaatkan vakum sebagai media pemadam busur api, VCB menawarkan kinerja insulasi yang unggul, masa pakai yang lama, perawatan yang minimal, dan kompatibilitas lingkungan yang sangat baik.
Dalam panduan mendalam ini, kami akan menjelaskannyaapa itu pemutus sirkuit vakum, cara kerjanya, diakomponen kunci, keunggulan dibandingkan pemutus sirkuit lainnya, Danaplikasi khas. Artikel ini dirancang untuk membantu para insinyur, Kontraktor EPC, dan pengambil keputusan sistem tenaga listrik memahami dengan jelas mengapa VCB menjadi pilihan utama dalam jaringan listrik modern.

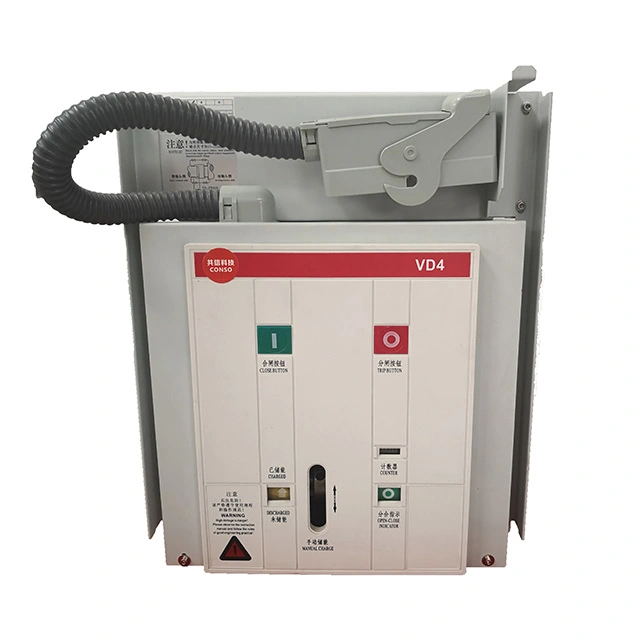

A Pemutus Sirkuit Vakum (VCB)adalah jenis switchgear listrik yang dirancang untuk melindungi sirkuit listrik dengan interupsi aliran arus dalam kondisi normal dan gangguan. Tidak seperti pemutus sirkuit minyak atau gas, VCB menggunakan alingkungan vakum tinggisebagai media pemadam busur api.
Ketika kontak di dalam pemutus terpisah, busur listrik yang dihasilkan dengan cepat padam dalam ruang hampa karena tidak adanya ionisasi. partikel. Hal ini membuat pemutus sirkuit vakum sangat efisien dan aman untuk rentang tegangan menengah, biasanya dari3,3 kV hingga 36 kV.
Prinsip kerja pemutus arus vakum didasarkan padapemulihan cepat kekuatan dielektrik dalam ruang hampa. Ketika terjadi kesalahan, mekanisme pemutus memisahkan kontak di dalam pemutus vakum yang tersegel.
Pemusnahan busur listrik yang efisien inilah yang menjadi alasan mengapa pemutus sirkuit vakum dikenalkapasitas putus yang tinggiDanketahanan listrik yang lama.
| Komponen | Fungsi |
|---|---|
| Pemutus Vakum | Memadamkan busur dan memutus aliran arus |
| Memperbaiki & Memindahkan Kontak | Menghantarkan dan memutus arus listrik |
| Mekanisme Operasi | Memberikan energi mekanik untuk membuka dan menutup kontak |
| Kandang Isolasi | Memastikan isolasi dan keamanan listrik |
| Sirkuit Kontrol | Mengelola logika tripping, penutupan, dan perlindungan |
Dibandingkan dengan teknologi tradisional, pemutus sirkuit vakum memberikan solusi kinerja yang seimbang, keberlanjutan, dan biaya siklus hidup.
| Fitur | VCB | SF₆ CB | Minyak CB |
|---|---|---|---|
| Busur Sedang | Kekosongan | SF₆ Gas | Minyak |
| Pemeliharaan | Sangat Rendah | Sedang | Tinggi |
| Dampak Lingkungan | Ramah lingkungan | Tinggi (Gas Rumah Kaca) | Risiko Polusi |
| Tegangan Khas | Hingga 36 meter persegi | Hingga 800 kV | Hingga 33 meter persegi |
Pemutus sirkuit vakum banyak digunakan di:
Produsen sepertiXiFamemberikan solusi pemutus sirkuit vakum yang dirancang untuk memenuhi standar internasional dan persyaratan aplikasi yang beragam.
Saat memilih VCB, pertimbangkan faktor-faktor berikut:
Salah satu keuntungan terbesar dari pemutus sirkuit vakum adalah merekapermintaan pemeliharaan yang rendah. Karena tidak ada minyak atau gas yang harus diganti, pemeriksaan rutin terutama berfokus pada komponen mekanis dan sirkuit kontrol.
Dalam kondisi pengoperasian normal, VCB dapat mencapai umur layanan20–30 tahun.
Vakum memberikan kekuatan dielektrik yang sangat baik dan pemadaman busur yang cepat, memastikan interupsi yang aman dan andal.
Ya. VCB tidak menggunakan minyak atau gas SF₆, menjadikannya salah satu teknologi pemutus sirkuit paling ramah lingkungan.
Pemutus sirkuit vakum terutama digunakan dalam sistem tegangan menengah hingga 36 kV.
Biasanya, VCB memerlukan perawatan minimal, dengan inspeksi berkala setiap beberapa tahun.
Jika Anda mencari solusi pemutus sirkuit vakum yang andal, efisien, dan bertanggung jawab terhadap lingkungan,XiFamenawarkan berbagai macam produk yang disesuaikan dengan sistem tenaga modern. Jangan ragu untuk melakukannyaHubungi kamiuntuk mendapatkan dukungan ahli, panduan teknis, dan solusi khusus untuk proyek Anda.
