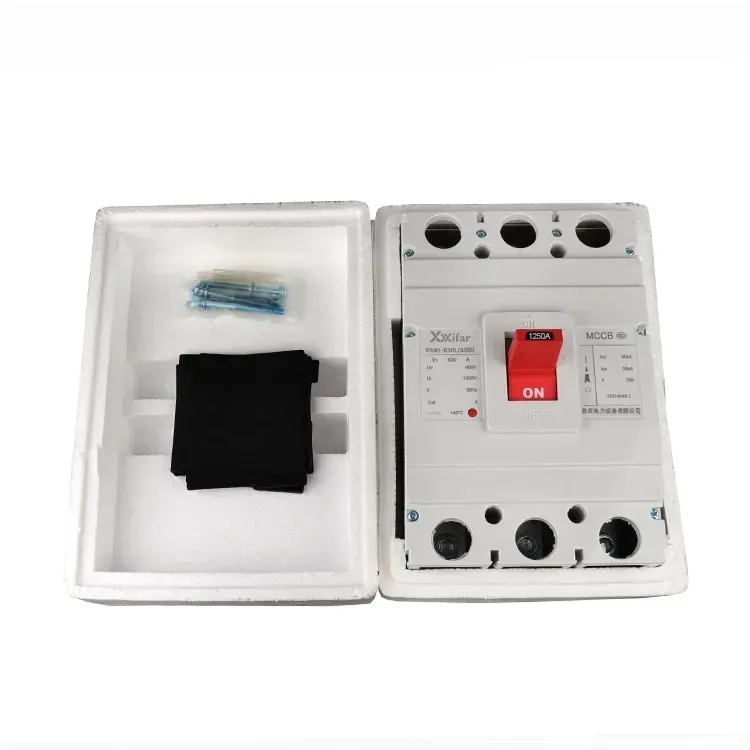

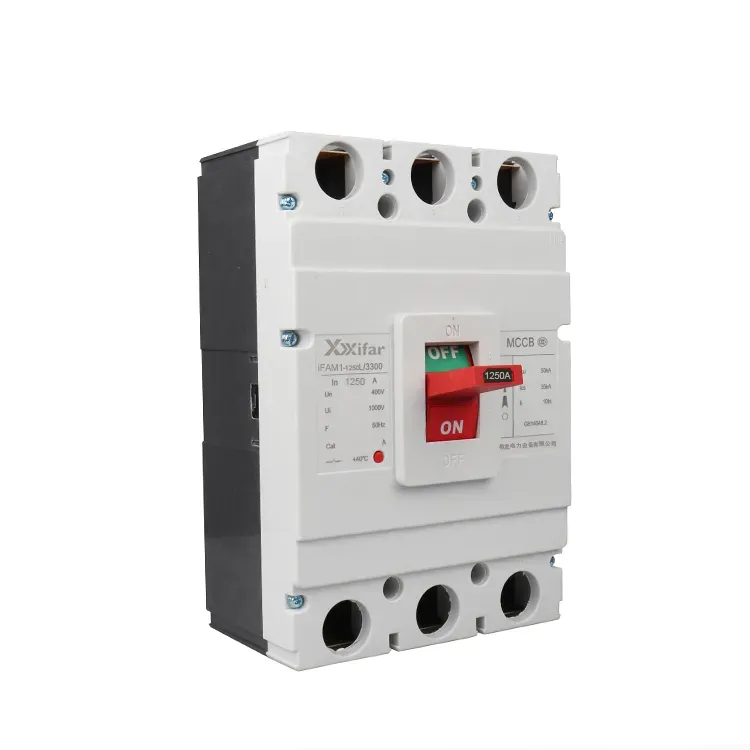

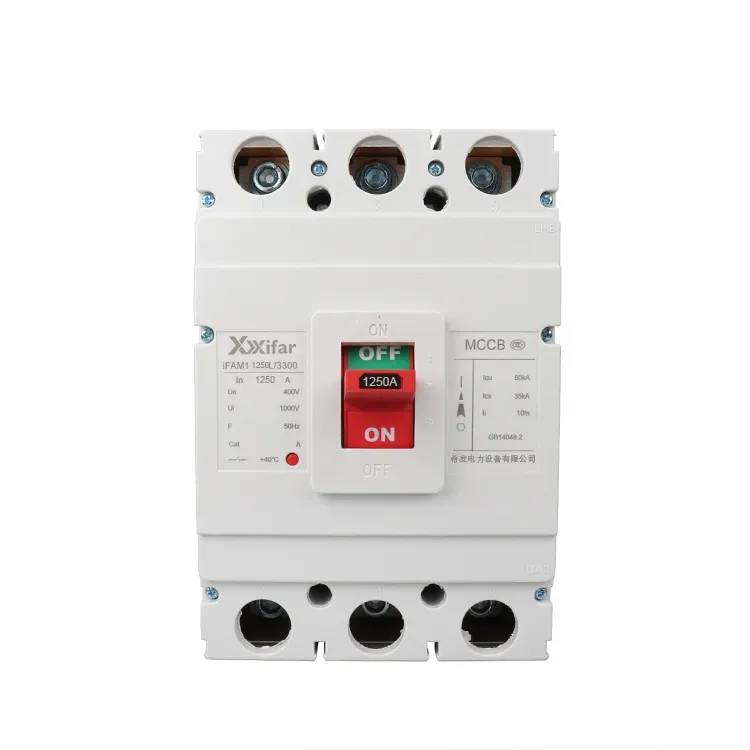

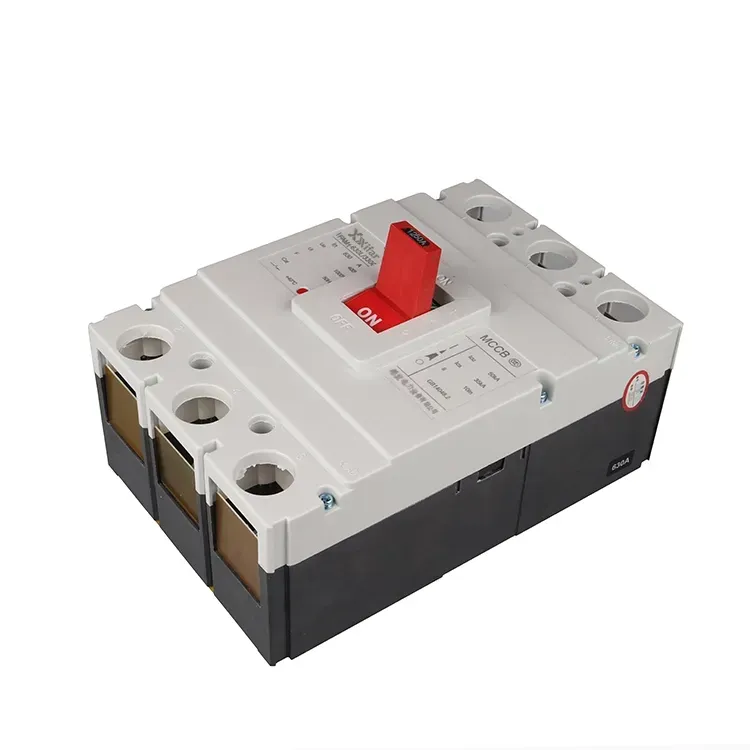

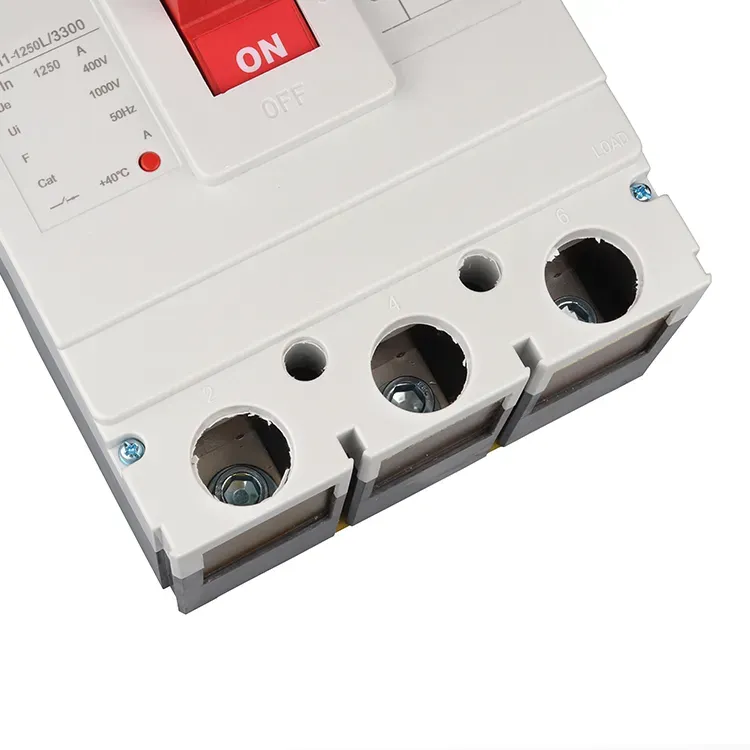

Pemutus Arus Mccb 1250 Amp 3 Tiang 600v

Pemutus sirkuit mccb 1250 amp 3 kutub 600v terutama terdiri dari tiga bagian dasar, yaitu sistem kontak, sistem pemadam busur api, dan unit trip. Unit trip ini memberikan fungsi proteksi yang berbeda, termasuk proteksi arus berlebih, proteksi tegangan rendah, proteksi termal, dan trip shunt. Pemutus sirkuit mccb 1250 amp 3 kutub 600v ditutup secara manual atau oleh pengemudi bermotor. Setelah kontak ditutup, kontak ditahan pada posisinya melalui mekanisme bebas trip. Ketika terjadi gangguan, unit trip yang sesuai akan mengaktifkan mekanisme, melepaskan kait dan menyebabkan pemutus arus mccb 1250 amp 3 kutub 600v terputus secara otomatis, sehingga melindungi sirkuit.

1. Unit trip shunt

Perjalanan shunt digunakan untuk pengoperasian kendali jarak jauh. Hal ini memungkinkan sirkuit dibuka melalui pemutus sirkuit mccb 1250 amp 3 kutub 600v dari jarak jauh.

2. Unit perjalanan arus berlebih

Unit ini memberikan perlindungan terhadap korsleting dan arus berlebih. Ketika arus melebihi nilai yang telah ditentukan, gaya elektromagnetik yang dihasilkan oleh unit trip akan melepaskan kaitnya. Kontak yang bergerak kemudian terpisah dengan cepat di bawah gaya pegas, memutus sirkuit.

3. Unit trip di bawah tegangan

Unit ini memberikan perlindungan terhadap kehilangan tegangan. Kumparannya terhubung langsung ke catu daya dan tetap diberi energi dalam kondisi normal, yang memungkinkan pemutus sirkuit mccb 1250 amp 3 kutub 600v tetap tertutup. Ketika suplai terputus atau tegangan turun secara signifikan, gaya magnet melemah dan menjadi lebih rendah dari gaya pegas. Pegas kemudian menggerakkan inti yang bergerak, melepaskan kaitnya dan menyebabkan pemutus arus mccb 1250 amp 3 kutub 600v terputus.

4. Unit perjalanan termal

Ketika arus beban berlebih mengalir melalui pemutus sirkuit mccb 1250 amp 3 kutub 600v, strip bimetal di dalam unit trip termal memanas karena arus. Karena kedua logam mempunyai koefisien muai yang berbeda, maka keduanya akan membengkok dengan laju yang berbeda ketika dipanaskan. Deformasi ini mendorong mekanisme tripping, menyebabkan pemutus sirkuit casing cetakan MCCB 1250 amp 3 kutub membuka dan memutus sirkuit.

Parameter pemutus sirkuit mccb 1250 amp 3 tiang 600v:
