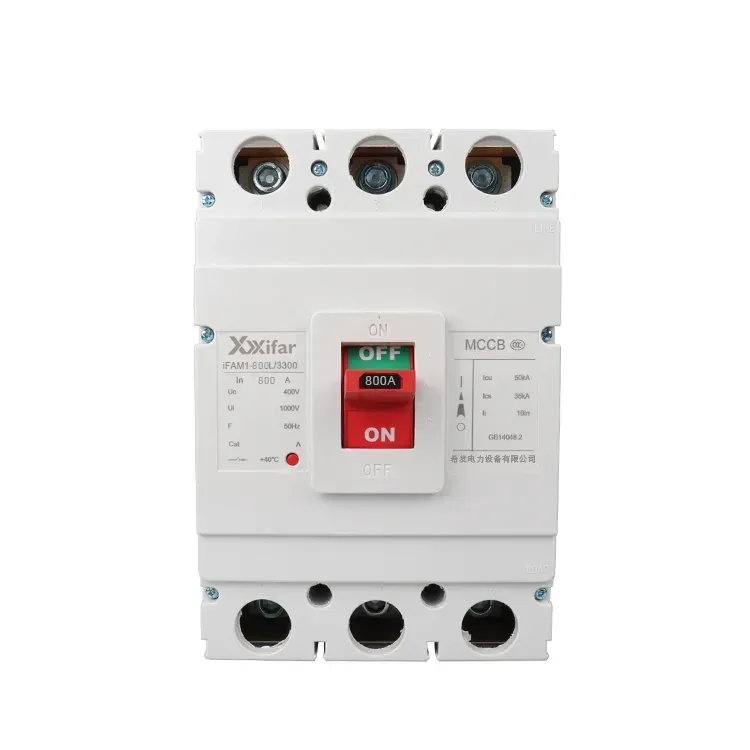

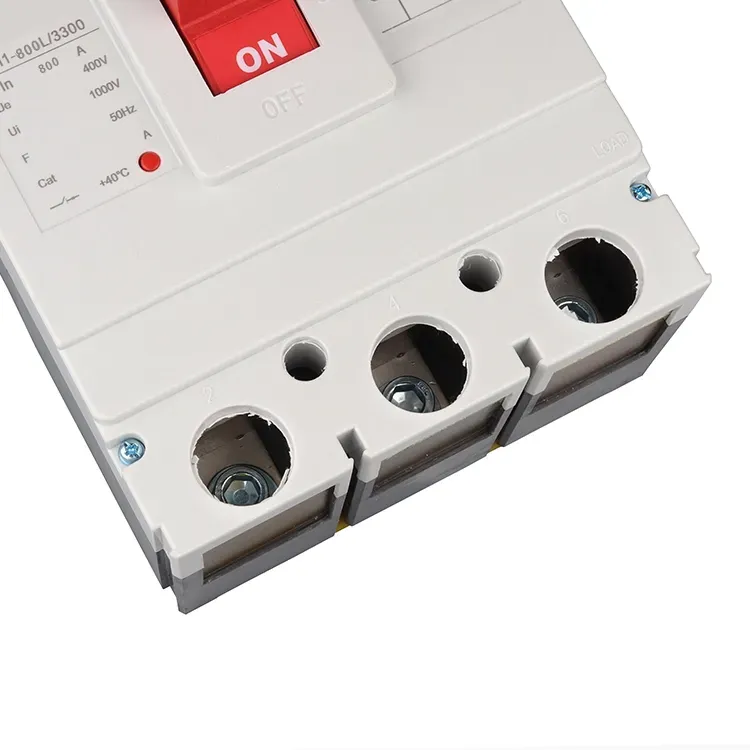

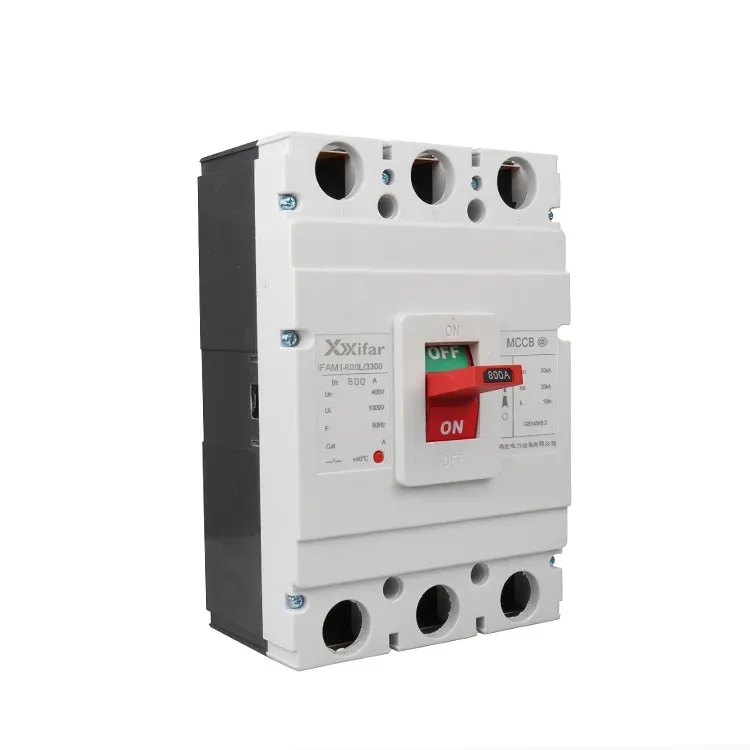

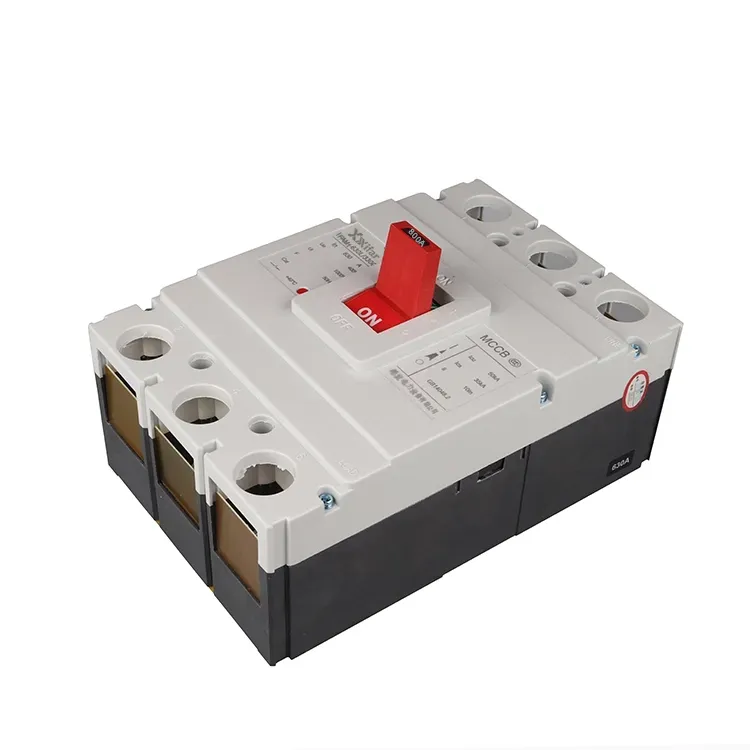

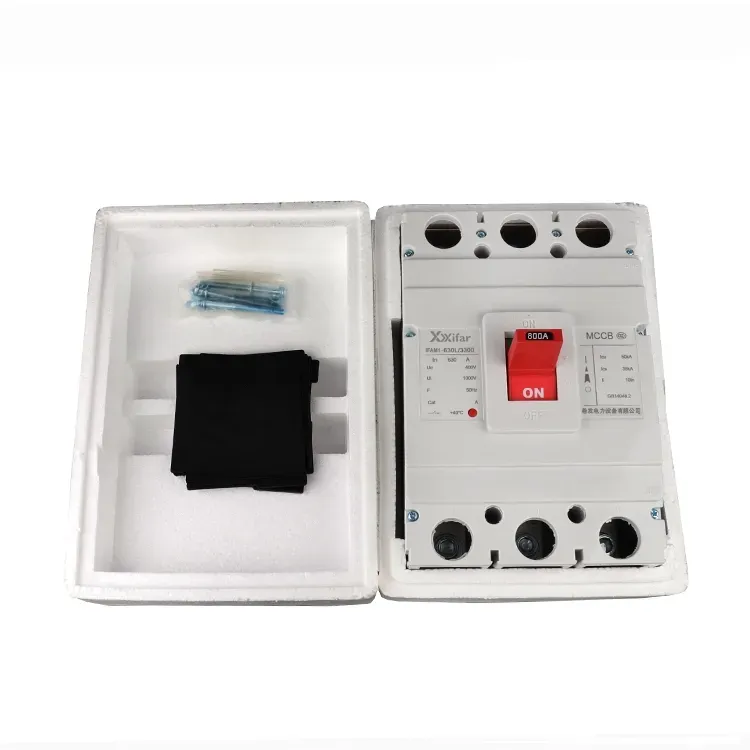

Pemutus Sirkuit Kotak Cetakan Mccb Listrik 800 Amp 4 Tiang

Pemutus sirkuit kotak cetakan mccb listrik 4 kutub 800 amp dapat melengkapi unit trip magnetik termal atau unit trip elektronik untuk memenuhi berbagai permintaan klien. Terlebih lagi, unit ekspansi, seperti koil trip tegangan rendah, perangkat arus sisa, dan unit pelindung motor, memungkinkan pemutus sirkuit mccb listrik 4 kutub 800 amp 4 kutub untuk mencapai lebih banyak fungsi guna memenuhi permintaan aplikasi. Fungsi perlindungan pengenalan ditunjukkan seperti di bawah ini.

Fungsi perlindungan unit perjalanan magnetik termal:

1. Perlindungan kelebihan beban:

Ketika arus rangkaian melebihi nilai pengenal, strip bimetal dari pemutus sirkuit cetakan mccb listrik 4 kutub 800 amp akan memanas dan membengkok, yang menggerakkan mekanisme trip. Waktu trip berbanding terbalik dengan kuadrat arus.

2. Perlindungan sirkuit pendek:

Jika terjadi hubungan pendek, arus gangguan yang tinggi menghasilkan gaya elektromagnetik, yang mendorong mekanisme trip untuk beroperasi hampir seketika.

Dengan demikian, MCCB 800A 4 kutub magnetik termal biasanya memberikan perlindungan dua tahap, yaitu perlindungan penundaan waktu lama dan perlindungan seketika. Ini juga disebut tipe non selektif.

Fungsi perlindungan unit perjalanan elektronik

1. Perlindungan kelebihan beban:

Mikroprosesor pada pemutus sirkuit mccb listrik 4 kutub 800 amp 4 kutub terus memantau dan menghitung arus sirkuit untuk memberikan perlindungan yang akurat.

2. Perlindungan sirkuit pendek:

Penundaan yang telah ditetapkan pada pemutus sirkuit kotak cetakan mccb listrik 4 kutub 800 amp diterapkan selama kondisi arus pendek untuk mencapai selektivitas.

3. Perlindungan sirkuit pendek:

Dalam kondisi gangguan yang parah, pemutus sirkuit mccb listrik 4 kutub 800 amp 4 kutub akan trip tanpa penundaan untuk mengisolasi sirkuit.

4. Perlindungan gangguan tanah:

Alat ini dirancang untuk mendeteksi dan memutus arus gangguan tanah pada pemutus sirkuit kotak cetakan mccb listrik 4 kutub 800 amp.

Dengan demikian, MCCB 800A 4P elektronik umumnya menyediakan empat tahap perlindungan, yaitu perlindungan penundaan waktu lama, penundaan waktu singkat, perlindungan sesaat, dan perlindungan kesalahan tanah. MCCB 800A 4P elektronik juga disebut MCCB tipe selektif.

Fitur perlindungan tambahan:

1. Perlindungan tegangan rendah:

Pemutus sirkuit kotak cetakan mccb listrik 4 kutub 800 amp juga dapat dilengkapi dengan pelepas tegangan rendah yang secara otomatis mematikan pemutus sirkuit kotak cetakan 800A ketika tegangan suplai turun di bawah ambang batas yang ditentukan.

2. Perlindungan arus sisa:

Versi tertentu, seperti jenis perlindungan kebocoran, dapat mendeteksi kebocoran bumi dan memberikan perlindungan terhadap sengatan listrik.

3. Perlindungan motorik:

MCCB pelindung motor dirancang khusus untuk sirkuit motor, sering kali menggunakan karakteristik trip tipe D untuk mengakomodasi arus masuk yang tinggi selama penyalaan.

Parameter pemutus sirkuit kasus cetakan mccb listrik 800 amp 4 tiang:
