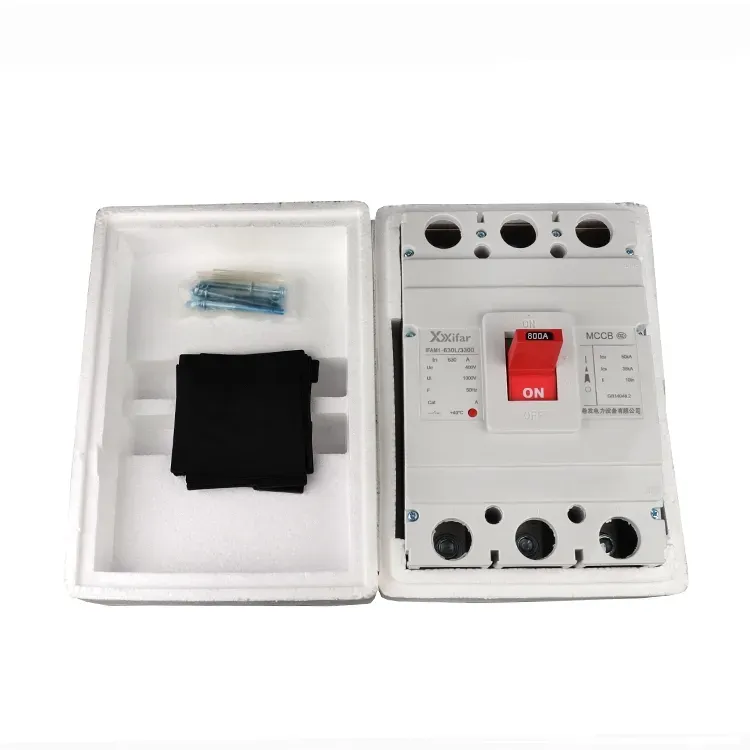

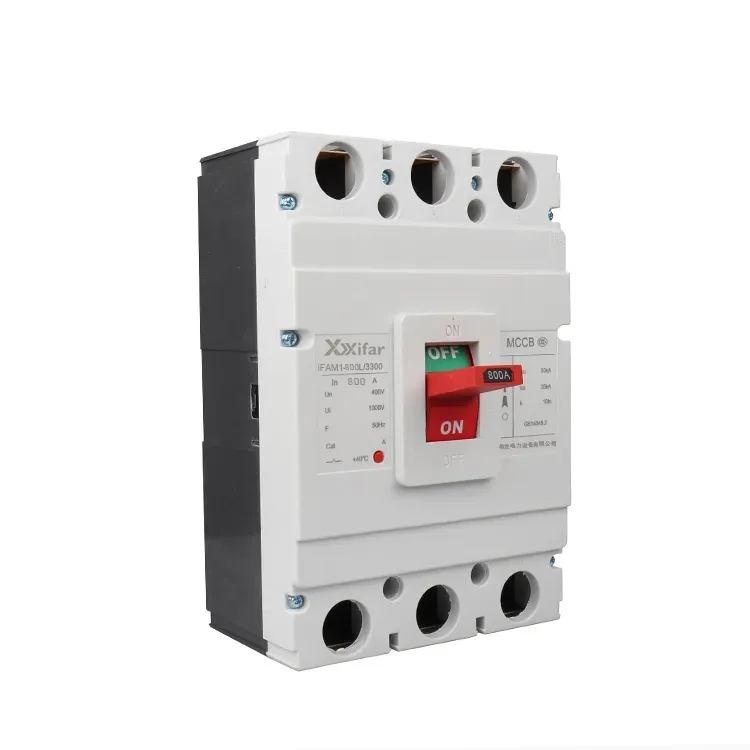

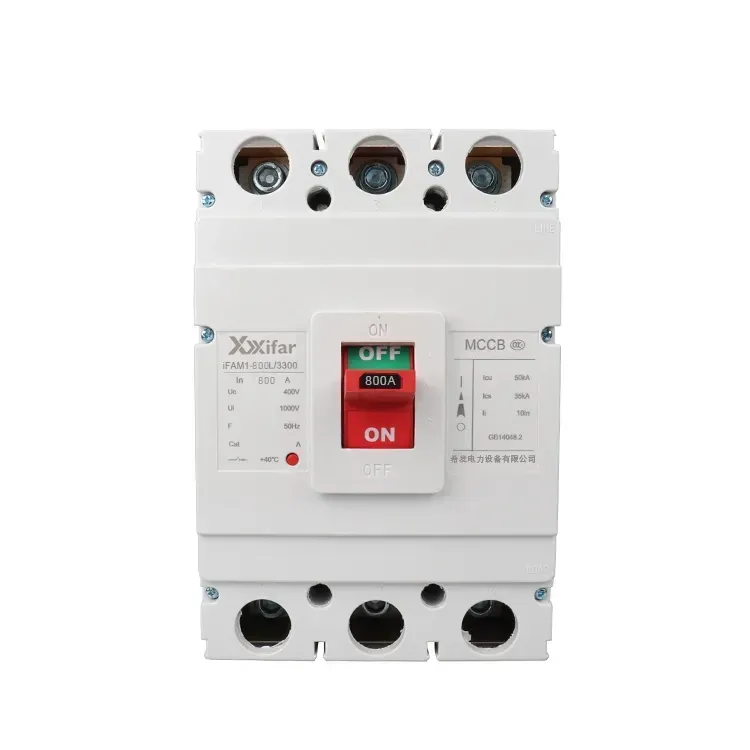

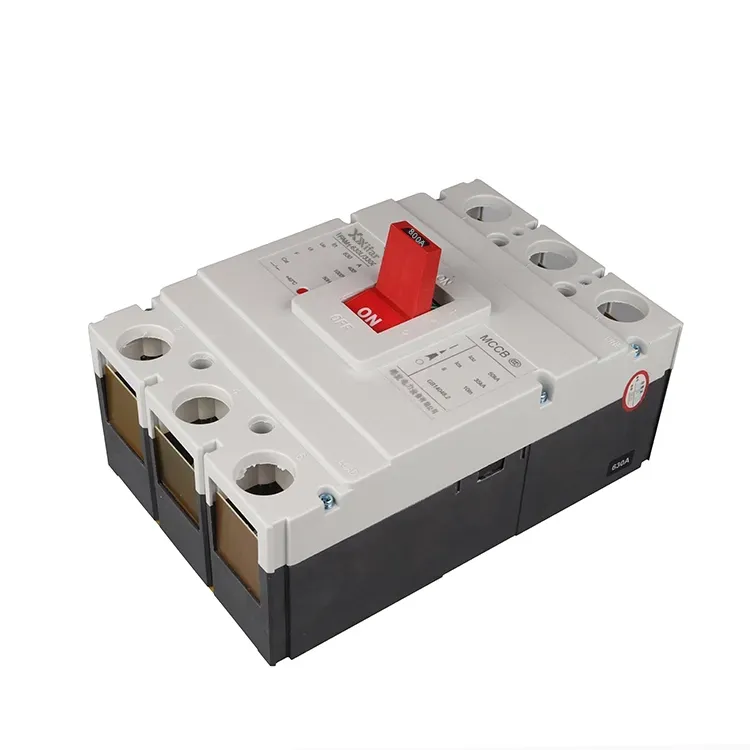

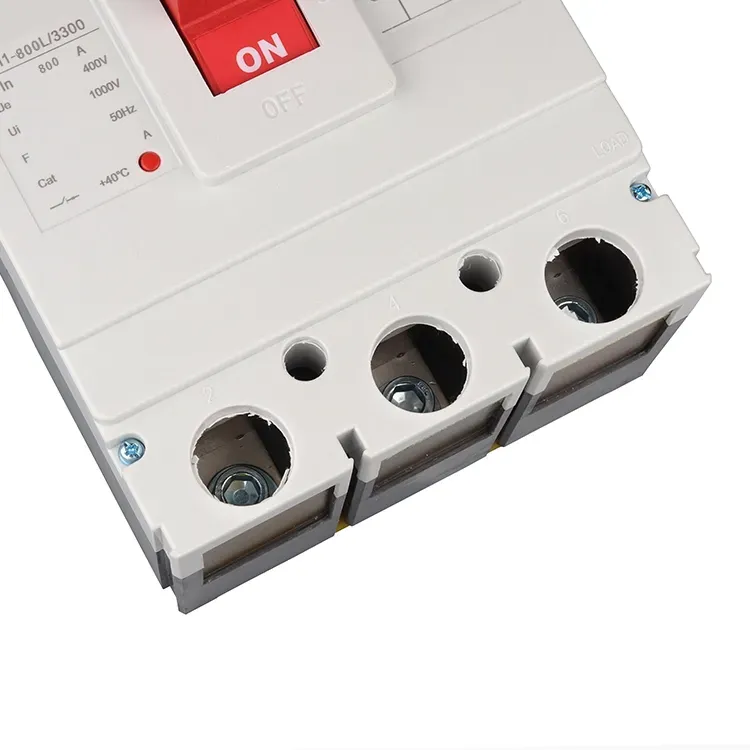

Pemutus Sirkuit Kotak Terisolasi Cetakan 400v 800a

Pemutus sirkuit kotak berinsulasi cetakan 400v 800a MCCB adalah jenis pemutus sirkuit tegangan rendah yang dilengkapi rumah insulasi cetakan dengan insulasi udara. Ini banyak digunakan dalam sistem distribusi tenaga listrik untuk mengganggu atau mengisolasi arus normal serta arus gangguan dalam rentang pengenal, yang menjamin keamanan saluran dan peralatan listrik. struktur internal pemutus sirkuit berisolasi cetakan 400v 800a MCCB biasanya mencakup kontak bergerak dan tetap, mekanisme pengoperasian, dan unit trip seperti pelepasan termal dan magnetis. Komponen ini memungkinkan pemutus sirkuit casing berinsulasi cetakan 400v 800a memberikan penundaan waktu yang lama dan perlindungan seketika. Tipe trip reguler dari pemutus sirkuit berinsulasi cetakan 400v 800a mencakup pelepasan magnetik saja, magnetik termal, dan pelepasan elektronik.

Definisi pemutus sirkuit kotak berinsulasi yang dibentuk

Pemutus sirkuit berisolasi cetakan 400v 800a MCCB ditempatkan di antara pemutus sirkuit mini, yang juga disebut MCB, dan pemutus sirkuit udara, yang disebut ACB, dalam hal kapasitas dan aplikasi. Pemutus sirkuit berinsulasi cetakan 400v umumnya mencakup rentang arus dari 10A hingga 1600A. Dengan unit trip magnetik termal atau elektronik yang dibungkus dalam wadah cetakan, unit ini cocok untuk proteksi dan kontrol pada berbagai tingkat sistem tenaga distribusi tegangan rendah.

Fungsi dan Karakteristik pemutus sirkuit kotak berinsulasi yang dibentuk

Unit trip magnetik termal menggabungkan elemen bimetal untuk perlindungan beban berlebih dengan mekanisme magnetik untuk perlindungan hubung singkat. Sebaliknya, unit trip elektronik memungkinkan penyesuaian pengaturan perlindungan yang lebih tepat, biasanya dalam kisaran toleransi 10% –20%. Mereka sangat berguna dalam sirkuit motor di mana pemutus sirkuit berisolasi cetakan 400v 800a MCCB harus melewati arus masuk yang tinggi, dengan tingkat pengambilan magnetik sering kali diatur di atas sepuluh kali arus pengenal.

Aplikasi pemutus sirkuit kotak berinsulasi yang dibentuk

MCCB pemutus sirkuit berisolasi cetakan 400v 800a dapat digunakan sebagai pengumpan dalam sistem distribusi primer, sekunder, atau tersier, dan juga cocok sebagai pemutus masuk di tingkat sekunder dan tersier. Kapasitas pemutusan hubung singkat utamanya, biasanya berkisar antara 36kA hingga 120kA, jauh lebih tinggi dibandingkan dengan pemutus sirkuit mini, yang biasanya berkisar antara 6kA dan 10kA.

Pertimbangan Pemilihan Pemutus Sirkuit Kotak Terisolasi yang Dibentuk

Faktor kunci dalam memilih MCCB mencakup ukuran bingkai dan arus pengenal, seperti 100A atau 250A, pengaturan unit trip, seperti Ir = 1,2In atau 5In, kapasitas pemutusan, dan karakteristik kurva trip yang diperlukan, seperti fungsi tunda waktu lama dan waktu pendek.

Perbandingan Teknis pemutus sirkuit berinsulasi cetakan

Pemutus sirkuit berisolasi cetakan 400v 800a magnetik termal memiliki struktur yang relatif sederhana namun akurasinya lebih rendah, dengan toleransi sekitar ±20%. Unit trip elektronik, sering kali didasarkan pada penginderaan koil Rogowski, menawarkan peningkatan akurasi dan kompensasi suhu, yang membuat pemutus sirkuit berisolasi cetakan 400v 800a lebih cocok untuk sirkuit kritis atau aplikasi yang memerlukan koordinasi selektif.

400v 800a parameter pemutus sirkuit kasus terisolasi yang dibentuk:
