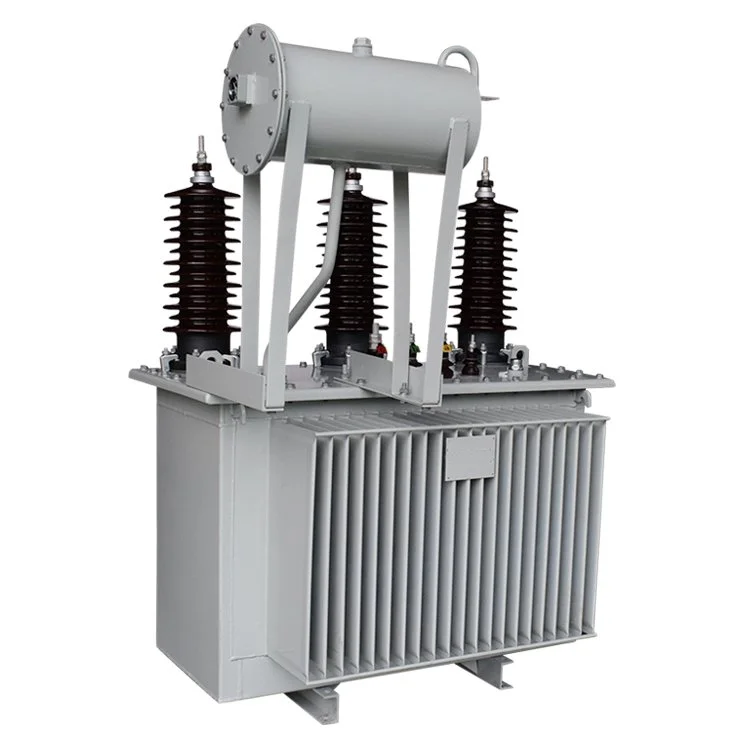

33kv 50kva Dua Transformator Terendam Minyak Berliku

Inspeksi dan Pengujian Pra-komisioning Trafo terendam oli 33kv 50kva

1. Inspeksi Visual terhadap Penampilan dan Struktur

Inspeksi visual yang komprehensif harus dilakukan untuk memastikan bahwa transformator terendam oli dua belitan 33kv 50kva bebas dari kerusakan, deformasi, atau kebocoran oli yang terlihat. Semua komponen eksternal, termasuk tangki, radiator, bushing, dan perangkat pelepas tekanan, harus diperiksa untuk memastikan semuanya dalam kondisi baik dan dipasang dengan benar. Semua sambungan mekanis harus diverifikasi kekencangannya. Selain itu, sistem pembumian harus diperiksa untuk memastikan pemasangannya benar dan menyediakan pembumian yang andal, yang penting untuk keselamatan operasional.

2. Uji Resistansi Isolasi

Uji resistansi insulasi adalah metode utama untuk mengevaluasi kondisi sistem insulasi transformator terendam oli dua belitan 33kv 50kva. Megohmmeter harus digunakan untuk mengukur resistansi isolasi antara fasa ke fasa dan juga antara masing-masing fasa ke bumi. Nilai yang diperoleh harus dibandingkan dengan data referensi yang ditentukan pabrikan untuk memastikan bahwa kinerja insulasi memenuhi standar yang disyaratkan.

3. Uji Faktor Disipasi Dielektrik

Uji rugi-rugi dielektrik, yang juga disebut uji tan δ, digunakan untuk menilai masuknya uap air, penuaan insulasi, atau kemungkinan pelepasan sebagian dalam trafo terendam minyak dua belitan 33kv 50kva. Dengan mengukur faktor disipasi dielektrik, kondisi bahan insulasi dapat dievaluasi secara lebih komprehensif. Pengujian ini biasanya dilakukan bersamaan dengan uji ketahanan insulasi untuk mendapatkan penilaian kesehatan insulasi yang lebih lengkap.

4. Verifikasi Rasio Ternyata dan Kelompok Vektor

Rasio putaran transformator harus diverifikasi untuk memastikan kepatuhan terhadap spesifikasi desain, yang mencakup konfirmasi rasio yang benar antara belitan tegangan primer dan tegangan sekunder dari dua belitan transformator terendam oli 33kv 50kva. Pada saat yang sama, kelompok vektor harus diperiksa untuk memastikan perpindahan fasa yang tepat dan sambungan belitan tiga fasa yang benar, sesuai dengan persyaratan sistem tenaga.

5. Tidak Ada Uji Beban

Uji tanpa beban dilakukan dengan transformator terendam oli dua belitan 33kv 50kva yang diberi energi pada sisi primer sedangkan sisi sekunder tetap dirangkai terbuka. Tujuannya adalah untuk mengukur arus tanpa beban dan rugi-rugi tanpa beban. Pengujian ini memberikan informasi penting mengenai kualitas inti, distribusi fluks magnet, dan simetri belitan. Ini juga membantu mengidentifikasi kemungkinan kelainan pada sirkuit magnetik.

6. Tes Sirkuit Pendek

Selama pengujian hubung singkat, tegangan yang dikurangi diterapkan pada belitan tegangan primer sedangkan belitan tegangan sekunder dihubung pendek, sehingga memungkinkan pengukuran impedansi hubung singkat dan rugi-rugi beban. Pengujian ini memberikan data berharga tentang kinerja transformator terendam oli dua belitan 33kv 50kva dalam kondisi beban, yang mencakup perilaku termal, kemampuan menahan hubung singkat, dan kekuatan mekanis belitan.

7. Analisis Kualitas Minyak dan Pemeriksaan Tingkat Minyak

Untuk trafo terendam dua oli belitan 33kv 50kva, kondisi oli isolasi secara langsung memengaruhi kinerja operasional dan masa pakai. Sebelum dioperasikan, sampel minyak harus diambil untuk analisis laboratorium guna memeriksa parameter seperti kadar air, keasaman, dan tingkat pengotor. Semua hasil harus sesuai dengan standar yang berlaku. Selain itu, level oli di dalam tangki harus diverifikasi untuk memastikan berada dalam kisaran yang disyaratkan, menjamin pendinginan dan isolasi yang efektif selama pengoperasian.

Singkatnya, serangkaian inspeksi dan pengujian yang ketat harus diselesaikan sebelum trafo terendam oli dua belitan 33kv 50kva dioperasikan. Prosedur ini memastikan kinerja yang stabil, keselamatan operasional, dan keandalan jangka panjang. Pengujian pra-komisioning yang tepat tidak hanya mengurangi risiko potensi kegagalan namun juga memberikan dasar yang kuat untuk pengoperasian jangka panjang yang aman dan efisien pada trafo terendam oli dua belitan 33kv 50kva.
