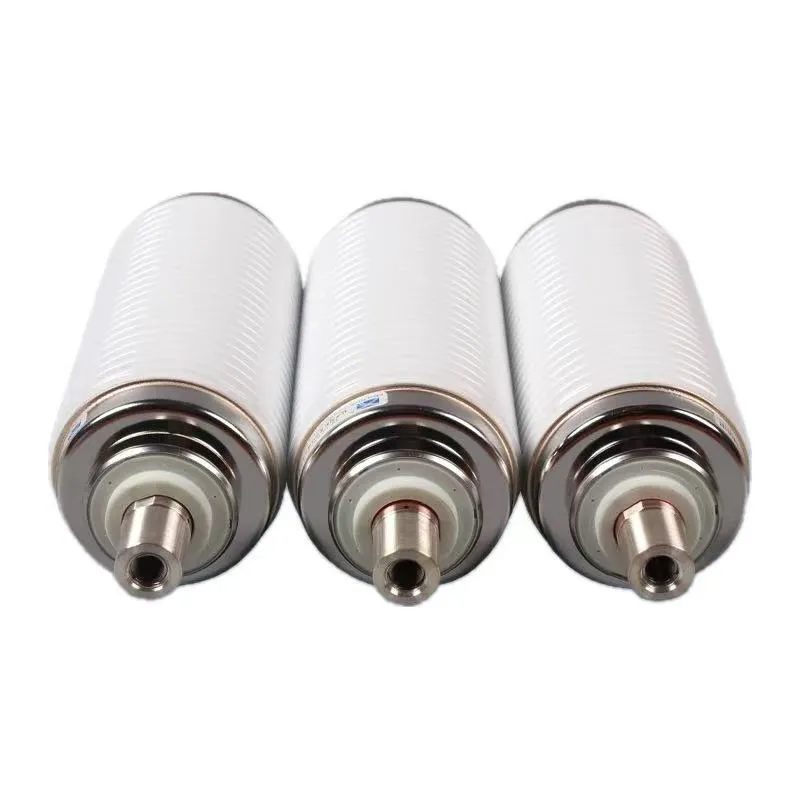

Pemutus Botol Vakum 11kv 25ka Vcb

Pemutus sirkuit vakum tegangan menengah (VCB) 11kv 25ka vcb adalah komponen inti dari pemutus sirkuit vakum tegangan menengah (VCB), yang dirancang oleh Wenzhou Xifa Electric Power Equipment Co., Ltd. untuk sistem distribusi daya 11kV dengan kapasitas pemutusan arus pendek pengenal 25kA. Wenzhou Xifa Electric Power Equipment Co., Ltd. adalah produsen yang mengkhususkan diri dalam penelitian, produksi, penjualan, dan layanan teknis pemutus sirkuit vakum di China. Pemutus sirkuit vakum 11kv 25ka vcb menggunakan vakum ultra-tinggi sebagai media pemadam busur dan isolasi, memungkinkan pembukaan/pemutus sirkuit yang cepat, aman, dan andal.

mengirimkan permintaan

Deskripsi Produk

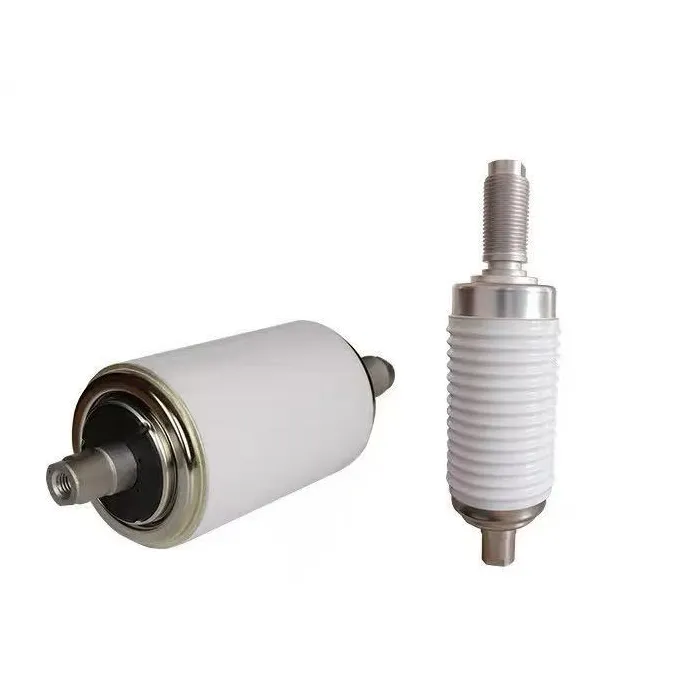

Pemutus botol vakum 11kv 25ka vcb adalah komponen inti pemadam busur dari pemutus sirkuit vakum tegangan menengah, banyak digunakan dalam sistem distribusi daya 11kV. Ini mengadopsi cangkang keramik yang tertutup rapat, dengan kontak paduan CuCr50 dan media pemadam busur vakum tinggi (≤5×10⁻⁴ Pa), menampilkan struktur kompak, ringan dan kinerja isolasi yang sangat baik. Arus pemutusan hubung singkat terukur adalah 25kA, arus terukur berkisar antara 630A hingga 2000A, dan umur mekanis lebih dari 10.000 operasi, memenuhi standar IEC 62271-100, cocok untuk switchgear dalam ruangan dalam skenario industri dan distribusi daya.

Prinsip operasi pemutus botol vakum 11kv 25ka vcb didasarkan pada pemadaman busur vakum: saat menutup, kontak bergerak digerakkan oleh mekanisme operasi untuk menghubungi kontak statis, membentuk jalur arus. Saat dibuka, kontak terpisah untuk menghasilkan busur, yang dengan cepat didinginkan dan padam karena kepadatan partikel yang rendah dalam ruang hampa, dengan pemulihan kekuatan dielektrik secara instan. Selama pengoperasian, sistem pelindung menyerap energi busur untuk mencegah pengendapan uap logam, sedangkan bellow baja tahan karat memastikan kedap udara selama pergerakan kontak, memastikan pengoperasian sistem tenaga yang stabil dan andal.

Parameter Teknis	Spesifikasi
Tegangan Terukur (Tidak)	11kV
Nilai Arus Pemutusan Hubungan Pendek (I₅n)	25KA(4dtk)
Nilai Saat Ini (Masuk)	630A/1250A/1600A/ 2000A
Nilai Arus Pembuatan Sirkuit Pendek (Imak)	63KA (Puncak)
Tekanan Vakum Internal	≤5×10-4Pa
Bahan Kontak	Paduan CuCr (CuCr50)
Kehidupan Mekanik	≥10.000 Operasi
Tingkat Isolasi	AC 48kV/1 menit; Impuls Petir 85KV
Kesenjangan Kontak	9±1mm

Keuntungan:

Kapasitas Pemutusan yang Kuat: Menginterupsi arus hubung singkat 25kA dengan andal, memenuhi standar IEC 62271-100.

Cepat & Stabil: Busur padam dalam milidetik; tidak ada penyalaan ulang; kecepatan pemulihan dielektrik tidak tertandingi.

Umur Panjang & Perawatan Rendah: Kontak CuCr memiliki keausan rendah; umur mekanis ≥10.000 operasi; hampir bebas perawatan.

Aman & Ramah Lingkungan: Tanpa minyak/gas; tidak ada risiko ledakan/kebakaran; tidak terekspos; kebisingan rendah dan polusi nol.

Kompak & Andal: Ukuran kecil, ringan, kemampuan beradaptasi tinggi terhadap switchgear dalam ruangan; kinerja yang stabil dalam kondisi yang keras.

Pertanyaan Umum

T: Bagaimana cara memasang dan memelihara interupsi botol vakum 11kv 25ka vcb?

A: Pertama, Instal secara vertikal di VCB dan pastikan konsentrisitas dengan mekanisme operasi.

Kedua, Hindari guncangan mekanis dan jaga kebersihan/kering selama pemasangan.

Terakhir, Tidak diperlukan pemeliharaan internal; ganti bila keausan kontak melebihi batas (≤3mm).

Periksa insulasi dan kekencangannya secara teratur; ikuti siklus pengujian pabrikan.

T: Apakah ini kompatibel dengan sistem tenaga 12kV?

A: Ya, ini sepenuhnya kompatibel. Tegangan pengenalnya adalah 11kV, yang dirancang agar sesuai dengan sistem distribusi daya 12kV, memenuhi kebutuhan aplikasi aktual dari sebagian besar skenario tegangan menengah.

T:Bahan kontak apa yang digunakan, dan apa kelebihannya?

A: Ini mengadopsi kontak paduan CuCr50, yang memiliki keunggulan keausan rendah, ketahanan busur yang kuat, dan masa pakai yang lama, memastikan kinerja pemutusan yang stabil bahkan di bawah arus hubung singkat 25kA
