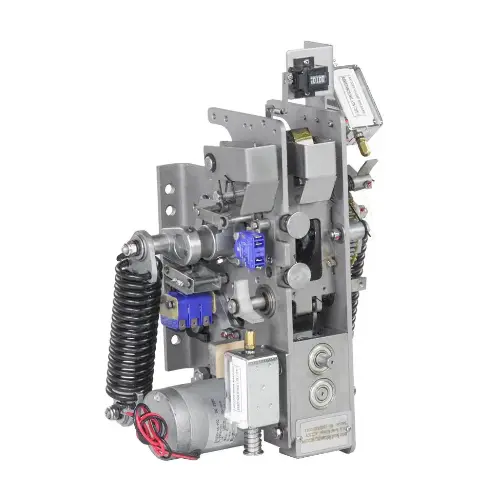

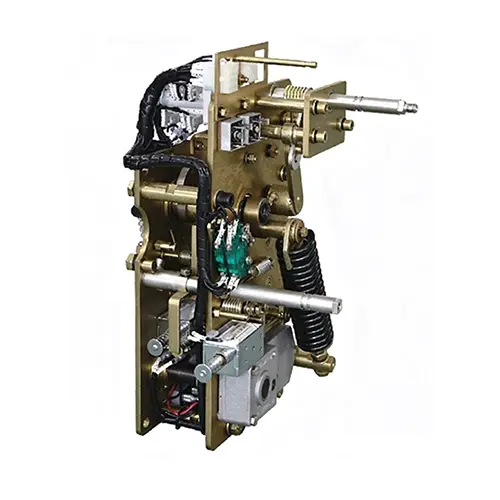

Mekanisme Pengoperasian Pengisian Pegas Pemutus Sirkuit Vakum

Sebagai perusahaan teknologi tinggi yang mengkhususkan diri dalam penelitian, produksi, penjualan, dan layanan teknis pemutus sirkuit vakum di Cina, Wenzhou Xifa Electric Power Equipment Co., Ltd. mekanisme operasi muatan pegas pemutus sirkuit vakum secara ketat mematuhi standar domestik dan internasional, memastikan kinerja yang stabil dan kualitas produk yang andal, dan telah memperoleh sertifikasi resmi. Untuk memastikan ketepatan waktu dan keamanan pembukaan dan penutupan sirkuit, mekanisme pengoperasian muatan pegas pemutus sirkuit vakum dilengkapi. Waktu penyimpanan energi ≤ 15 detik, dan masa pakai mekanis dapat melebihi 10.000 kali lipat.

mengirimkan permintaan

Deskripsi Produk

Prinsip Operasi

Prinsip inti mekanisme pengoperasian muatan pegas pemutus sirkuit vakum terletak pada penyimpanan, retensi, dan pelepasan energi pegas untuk mendorong peralihan yang cepat dan andal.

Penyimpanan energi: Motor menekan/meregangkan pegas penutup melalui roda gigi dan bubungan, mengubah listrik menjadi potensial elastis; sakelar batas menghentikan motor setelah terisi penuh.

Retensi energi: Pawl/ratchets mengunci pegas dalam keadaan siaga, siap untuk diaktifkan.

Pelepasan energi: Sesuai perintah, kunci dilepaskan, dan energi pegas menggerakkan kontak untuk menutup (menghubungkan sirkuit) atau membuka (mematikan busur dan memutus daya).

Parameter	Satuan	Parameter Teknis
Menutup energi keluaran	J	85-120
Mekanisme penutupan dan pembukaan sudut keluaran	o	42-46
Logaritma kontak saklar bantu	一	6K6B
Logaritma kontak saklar perjalanan	一	2K2B
Waktu pengisian motor	S	<10
Menangani momen bermuatan	N·m	<20
Tenaga motorik	W	40(AC/DC 220V/110V)
Menutup hambatan magnet listrik (DC)	Ω	130(220V)/33(110V)
Menutup hambatan magnet listrik (AC)	Ω	56(220V)/10.3(110V)
Membuka hambatan magnet listrik (DC)	Ω	105(220V)/33(110V)
Membuka hambatan magnet listrik (AC)	Ω	39(220V)/10.3(110V)
Daya tahan mekanisme	Ts	10000

Keuntungan:

1. Cepat & Andal: Penyimpanan energi yang digerakkan motor selesai dalam <10 detik, dengan pelepasan energi instan memastikan peralihan yang tepat dan cepat (waktu pembukaan <30 ms).

2. Operasi Ganda: Mendukung penyimpanan/aktuasi energi listrik dan manual, menjamin pengoperasian bahkan saat listrik padam.

3. Umur Panjang: Struktur mekanis yang kuat menghasilkan hingga 10.000+ operasi, dengan kinerja stabil di bawah gaya arus pendek.

4. Aman & Stabil: Mekanisme penguncian mencegah pelepasan yang tidak disengaja, sementara kontrol mekanis-listrik yang terkoordinasi memastikan tidak ada kesalahan pengoperasian.

5. Perawatan Rendah: Desain modular menyederhanakan penggantian komponen, mengurangi waktu henti dan biaya operasional.

Instalasi

● Sebelum pemasangan, periksa tampilan dan komponen apakah ada kerusakan, dan pastikan model dan parameternya konsisten.

● Pasang mekanisme dengan kuat pada badan pemutus sesuai dengan gambar perakitan, pastikan konsentrisitas dan sambungan yang erat.

● Sesuaikan posisi batang penghubung, kayuhan, dan batas dengan benar untuk menjamin aksi yang stabil dan fleksibel.

● Hubungkan sirkuit kontrol dengan benar, dan uji fungsi penyimpanan energi manual, penyimpanan energi listrik, penutupan dan pembukaan satu per satu.

Perawatan Rutin

● Periksa pengencang secara teratur untuk mencegah kendor, dan jaga mekanisme tetap bersih dan kering.

● Lumasi bagian yang berputar dan bergesekan secara berkala untuk memastikan kelancaran pengoperasian.

● Periksa kondisi pegas, kumparan, sakelar bantu, dan kabel apakah ada pemanasan atau kerusakan yang tidak normal.

● Uji kinerja tindakan secara berkala untuk memastikan pembukaan dan penutupan yang andal.

● Ganti suku cadang yang aus tepat waktu dan simpan catatan perawatan lengkap.

Layanan purna jual

● Pelatihan online/di lokasi gratis disediakan, mencakup aspek-aspek seperti instalasi dan commissioning, pemeliharaan harian, dan diagnosis kesalahan, membantu tim operasi dan pemeliharaan pelanggan dengan cepat memperoleh keterampilan operasional.

● Dalam waktu 12 bulan sejak tanggal penerimaan dan kualifikasi peralatan di lokasi. Selama masa garansi, komponen inti yang tidak rusak karena faktor manusia (seperti motor penyimpan energi, koil penutup dan pembuka, pegas, sakelar bantu, dll.) akan disediakan untuk penggantian dan perbaikan.
