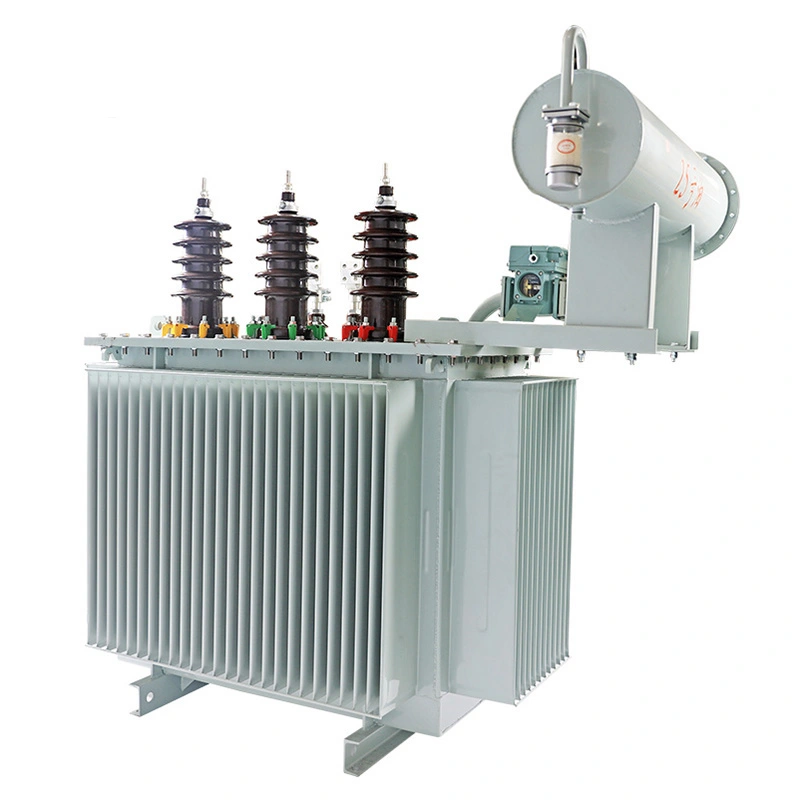

Tiga Fasa S11 35kv 1000kva pada Trafo Daya Beban

Trafo daya beban tiga fase s11 35kv 1000kva adalah sejenis peralatan distribusi hemat energi yang dirancang dan diproduksi oleh Wenzhou Xifa Electric Power Equipment Co., Ltd. sesuai dengan standar nasional GB/T 6451 dan GB 1094. Produk ini dirancang dan diproduksi dengan teknologi canggih. Trafo daya beban tiga fase s11 35kv 1000kva mencirikan struktur yang masuk akal, kinerja stabil, pengoperasian yang andal, dan efek penghematan energi yang luar biasa. Diterapkan secara luas di jaringan listrik industri dan pertanian perkotaan dan pedesaan, perusahaan pertambangan, dan gardu induk kecil dan menengah.

mengirimkan permintaan

Deskripsi Produk

Trafo daya beban tiga fase s11 35kv 1000kva memenuhi standar standar IEC dan GB. Produk ini memiliki rentang pengaturan tegangan tanpa beban 35±3*2,5% kV dan 38,5±3*2,5% kV. Hal ini dapat diatur secara manual, elektrik atau otomatis dalam rentang pengaturan tegangan melalui saklar pengatur tegangan tanpa beban di sisi primer untuk memastikan stabilitas tegangan keluaran. Untuk trafo di atas 6300 kVA pada level 35kV, penggunaan tangki oli pelat lipat secara signifikan meningkatkan kekuatan mekanik tangki oli, mengurangi pengelasan, meningkatkan kualitas tampilan trafo, dan memiliki manfaat ekonomi yang baik.

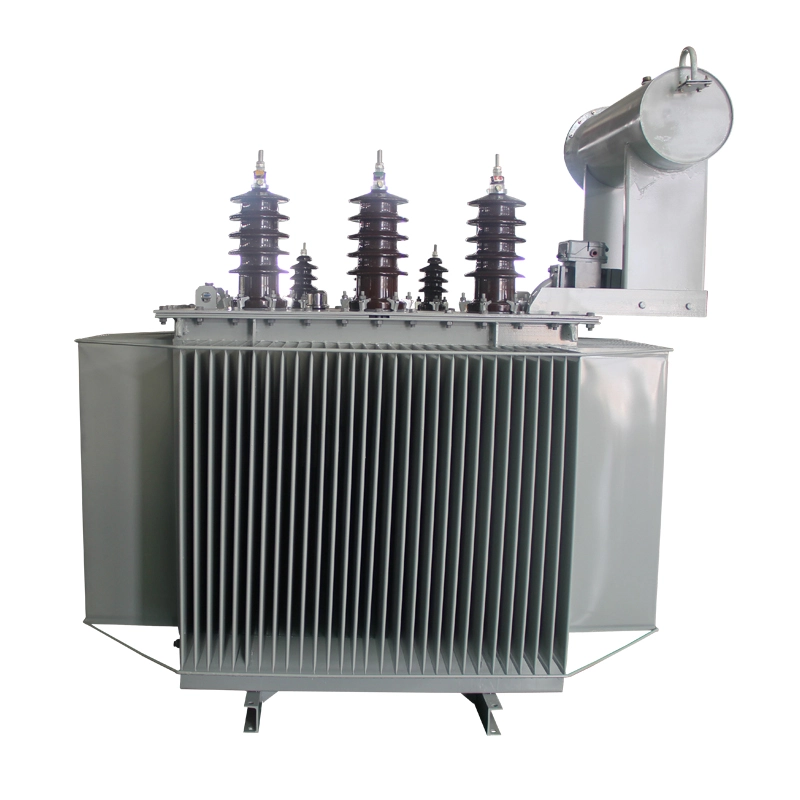

Three Phase S11 35kv 1000kva On Load Power Transformer

Parameter teknis:

Nama Produk	Tiga fase s11 35kv 1000kva pada transformator daya beban
Kapasitas yang Dinilai	1000 kVA
Tegangan Terukur (Sisi HV)	35 kV / 38,5 kV
Tegangan Terukur (Sisi LV)	0,4 kV (400V) / 6,3 kV / 10,5 kV (Dapat Disesuaikan)
Grup Vektor	Yd11 (Bintang HV/Delta LV, Direkomendasikan) Yyn0 (Opsional untuk 400V LV)
Frekuensi yang Dinilai	50Hz
Kerugian Tanpa Beban	≤1,15 kW (per GB/T 6451)
Kehilangan Beban (pada 75℃)	≤11,46 – 11,54 kW
Arus Tanpa Beban	≤0,9% – 1,8% (Nilai standar ≤0,9%)
Impedansi Hubungan Pendek	6,5% (Nilai standar)
Kelas Isolasi	Kelas A (Minyak terendam)
Metode Pendinginan	ONAN (Minyak Udara Alami Alami / Didinginkan Sendiri)
Gelar Perlindungan	IP20, IP23 (Lungkup luar opsional)

Fitur:

1. Konsumsi energinya rendah dan efek penghematan energinya luar biasa. Khususnya, kehilangan beban tanpa beban telah berkurang secara signifikan, rata-rata sekitar 25% lebih rendah dibandingkan standar nasional GB/T6451.

2. Inti terbuat dari lembaran baja silikon canai dingin berkualitas tinggi. Garis potong silang yang canggih di dalam negeri memastikan bahwa gerinda pemotongan kurang dari 0,02 mm. Keseluruhan proses menampilkan sambungan bevel penuh, tanpa pelubangan, dan tidak ada kuk yang tumpang tindih. Kolom inti ditumpuk dan diikat menjadi satu, membentuk satu kesatuan yang kompak, datar, dan kokoh. Hal ini secara efektif mengurangi kehilangan beban, arus tanpa beban, dan kebisingan transformator.

3. Kumparan transformator daya beban tiga fase s11 35kv 1000kva terbuat dari tembaga bebas oksigen dengan kemurnian tinggi, yang secara efektif mengurangi kehilangan tembaga. Sudut bantalan koil dan batang penyangga dibulatkan, menghasilkan medan listrik yang seragam dan keandalan yang meningkat. Dukungan belitan bagian dalam diperkuat untuk meningkatkan stabilitasnya dan mencegah ketidakstabilan dan deformasi.

4. Dinding tangki terbuat dari sepotong pelat baja. Ini dibentuk menjadi struktur bergelombang oleh mesin press besar, yang mengurangi jumlah lasan, meningkatkan kekuatan mekanik, memperluas area penyerapan panas, meningkatkan efek pembuangan panas, dan pada saat yang sama, dinding tangki bergelombang menghindari refleksi planar gelombang suara, sehingga mengurangi kebisingan. Trafo daya beban tiga fase s11 35kv 1000kva secara keseluruhan indah dan sederhana.

5. Reservoir minyak tipe kapsul diadopsi, yang secara efektif memperlambat proses penuaan minyak transformator; pengukur level oli tipe penunjuk dapat mencegah terjadinya level oli palsu dan mengatasi masalah penuaan oli transformator yang disebabkan oleh cahaya; relai gas dengan perangkat pengumpul gas nyaman untuk pemeliharaan dan pengoperasian.

6. Pemrosesan khusus dilakukan pada bagian penyegelan tangki minyak transformator daya beban tiga fase s11 35kv 1000kva, dan seluruh badan tangki disemprot dengan cat untuk menghilangkan sudut tajam, gerinda dan terak las yang dihasilkan selama pemrosesan, dan untuk meningkatkan daya rekat cat.
