Pemutus Sirkuit Kotak Cetakan Magnetik Termal 630a 3p

Wenzhou XiFa Peralatan Tenaga Listrik Co, Ltd. bertujuan untuk memproduksi pemutus sirkuit casing cetakan magnetik termal 630a 3p agar pengguna terminal dapat diterapkan secara stabil dan aman selama bertahun-tahun. Setelah setiap pemutus sirkuit kotak cetakan magnetik termal 630a 3p selesai dari jalur yang diproduksi, uji umur mekanis dapat memastikan setiap pemutus sirkuit kotak cetakan yang telah selesai dapat trip dan ditutup 20.000 kali. Terlebih lagi, Wenzhou XiFa Electric Power Equipment Co., Ltd juga mendukung layanan khusus yang spesifikasi utama seperti Ic dapat berukuran 35 kA, 50kA, dan 70kA di bawah tegangan kerja yang berbeda, dan tegangan isolasi pengenal dapat berupa 800 V atau 1000 V agar sesuai dengan lingkungan pengoperasian yang berbeda.

mengirimkan permintaan

Deskripsi Produk

Pemutus sirkuit casing cetakan magnetik termal 630a 3p merupakan perangkat pelindung penting dan penting yang digunakan dalam sistem distribusi daya bertegangan rendah. Mesin ini mengadopsi rumah isolasi yang tertutup sepenuhnya, dimana MCCB mengintegrasikan komponen-komponen penting termasuk sistem kontak, unit pemadam busur api, dan mekanisme tripping ke dalam struktur kompak.

Karena dirancang sebagai unit yang tersegel, pemutus sirkuit casing cetakan magnet termal 630a 3p umumnya tidak dimaksudkan untuk dibongkar atau diperbaiki. Ini diterapkan secara luas dalam instalasi industri dan komersial untuk memberikan perlindungan pada sirkuit berkapasitas menengah dan kecil, biasanya berfungsi sebagai perangkat perlindungan cabang atau ujung saluran.

Dalam kategori pemutus sirkuit, pemutus sirkuit berbentuk kotak ditempatkan di antara Pemutus Sirkuit Udara yang biasanya digunakan sebagai saluran masuk utama dalam sistem distribusi, dan Pemutus Sirkuit Miniatur yang biasanya digunakan dalam aplikasi perumahan dan tugas ringan.

Kasus penerapan umum pemutus sirkuit casing cetakan magnetik termal 630a 3p mencakup sirkuit pelindung motor, papan distribusi, dan saluran catu daya untuk peralatan berukuran sedang.

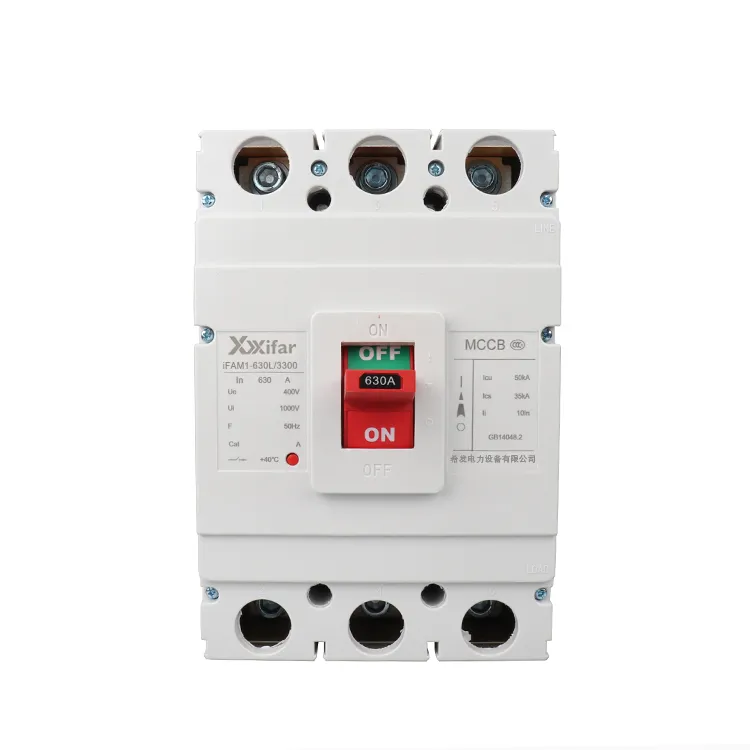

630a 3p Thermal Magnetic Molded Case Circuit Breaker

Parameter pemutus sirkuit kasus cetakan magnetik termal 630a 3p:

Nilai Bingkai Saat Ini	800 A
Dinilai Bekerja Saat Ini	400A/ 630A/800A
Kapasitas Pemutusan Hubungan Pendek Servis Terukur	35/50/70 kA
Jumlah Polandia	3 fase; 3 tiang; dll
Frekuensi	50/60Hz
Nilai Tegangan Kerja	400V; 690V; 800V
Tegangan Isolasi Terukur	800V; 1000V;
Kehidupan Mekanik	20.000 kali

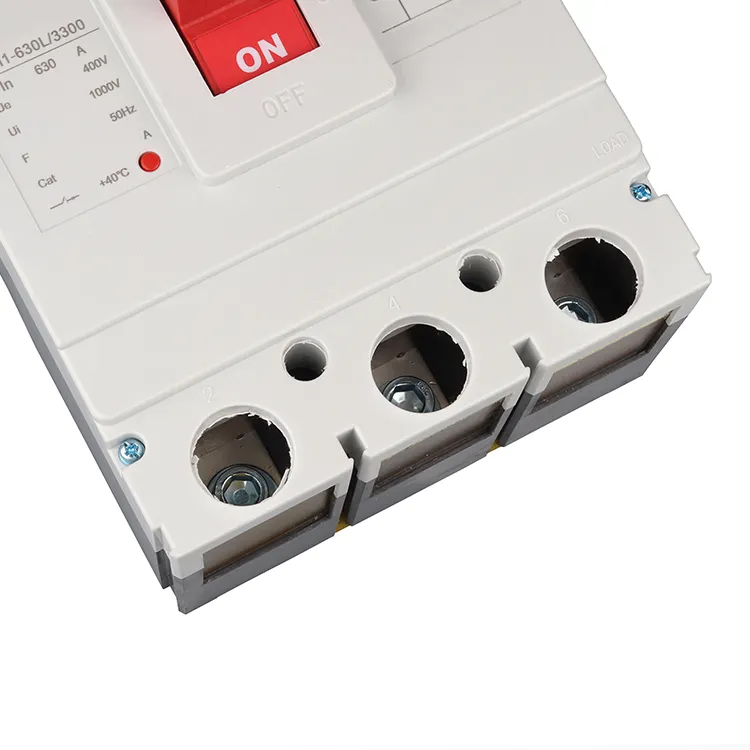

630a 3p Thermal Magnetic Molded Case Circuit Breaker

Modus Produk	Tiang	Dimensi
Modus Produk	Tiang	L	L1	L2	W	W1	W2	H	H1
M1-63L	3	136	85	117	78	14	25	89	65
M1-63M	3	136	85	117	78	14	25	98	74
M1-125L	3	150	88.5	133.5	92	18	30.5	88.5	62
M1-125M	3	150	88.5	133.5	92	17	30.5	105	79
M1-250L	3	165	102	144	107	23	35.5	110	81
M1-250M	3	165	102	144	107	23	35.5	126	99
M1-400	3	257	174	225	150	30	48	153	98
M1-630	3	270	185	237	180	44	58	160	104
M1-800	3	280	205	243	210	46	70.5	155	110
M1-1250	3	470	265	330	210	46	70	191	137
M1-1600	3	470	265	330	280	46	70	191	137

630a 3p pemutus sirkuit kasus cetakan magnetik termal Karakteristik Fungsional

1. Perlindungan Kelebihan Beban:

Dalam pemutus sirkuit casing cetakan magnetik termal 630a 3p, perlindungan beban berlebih juga disebut perlindungan jangka panjang. Perlindungan kelebihan beban didasarkan pada deformasi termal dari strip bimetal. Waktu trip mengikuti karakteristik waktu yang terbalik: arus yang lebih tinggi menghasilkan trip yang lebih cepat. Hal ini melindungi konduktor dan peralatan dari panas berlebih dalam kondisi kelebihan beban yang berkelanjutan.

2. Perlindungan Hubungan Pendek

Secara umum, perlindungan hubung singkat diimplementasikan menggunakan perlindungan sesaat dalam pemutus sirkuit casing cetakan magnetik termal 630a 3p. Unit perjalanan magnetik memberikan perlindungan seketika. Ketika arus mencapai sekitar 8 hingga 12 kali nilai pengenalnya, pemutus sirkuit casing cetakan magnetik termal akan trip dalam setengah siklus frekuensi daya, yaitu sekitar 10 ms. Hal ini memastikan gangguan terjadi sebelum arus hubung singkat mencapai puncaknya.

3. Perlindungan Tegangan Rendah

Dengan pelepas tegangan rendah terpasang, trip terjadi jika tegangan turun di bawah 70% nilai pengenal selama lebih dari 1 detik. Tripping instan terjadi jika tegangan turun di bawah 35% dari nilai pengenal. Fungsi ini membantu mencegah kerusakan pada motor yang disebabkan oleh pengoperasian bertegangan rendah.

4. Perlindungan Kebocoran Bumi

Pemutus sirkuit casing cetakan magnetik termal 630a 3p dengan modul perlindungan elektronik terintegrasi dapat mendeteksi arus sisa melalui transformator arus urutan nol. Tersandung terjadi jika modul mendeteksi kebocoran lebih dari 30 mA untuk perlindungan pribadi dan 300 mA untuk perlindungan kebakaran. Waktu tersandung umumnya dalam 0,1 detik.
