Transformator Daya Distribusi 1000kva 11 hingga 33kv

Diproduksi oleh Wenzhou XiFa Electric Power Equipment Co., trafo daya distribusi 1000kva 11 hingga 33kv dirancang khusus untuk memenuhi persyaratan transmisi daya tegangan tinggi di jaringan listrik, peningkatan tegangan untuk pembangkit listrik milik sendiri, dan transmisi daya di kawasan industri dan pertambangan. Dengan menggunakan inti baja silikon konduktivitas magnetik tinggi dan belitan tembaga murni, transformator daya distribusi 1000kva 11 hingga 33kv memiliki fitur kerugian rendah, keluaran tegangan stabil, ketahanan kuat terhadap ketidakseimbangan beban, dan pengoperasian yang andal. Selain itu, kami mendukung pesanan skala besar, dan kami dapat mengirimkan produk kepada Anda dalam jangka waktu yang lebih singkat. Selamat datang pelanggan domestik dan asing untuk mengunjungi pabrik kami!

mengirimkan permintaan

Deskripsi Produk

Trafo daya distribusi 1000kva 11 hingga 33kv adalah peralatan listrik tegangan menengah utama, diproduksi sesuai dengan standar IEC 60076 dan GB 1094. Ini mengubah daya input 11kV menjadi output 33kV, mewujudkan transmisi energi antara level tegangan, banyak digunakan di kawasan industri, pembangkit listrik, peningkatan jaringan pedesaan dan perusahaan industri besar.

Mengadopsi grup vektor YNd11, inti baja silikon CRGO, dan belitan tembaga murni, transformator daya distribusi 1000kva 11 hingga 33kv memiliki fitur konsumsi energi yang rendah, kapasitas beban berlebih yang kuat, dan kinerja yang stabil. Dengan ± 2×2,5% tanpa pengaturan tegangan beban, ini memastikan output yang stabil, dan struktur tertutup kedap udaranya sesuai dengan pemasangan di dalam dan luar ruangan, memberikan dukungan daya yang andal untuk berbagai skenario.

Trafo daya distribusi 1000kva 11 hingga 33kv terutama digunakan dalam skenario peningkatan tegangan jaringan listrik tegangan menengah.

Bidang aplikasi spesifiknya meliputi:

1. Kawasan industri, perusahaan industri besar dan pertambangan: Mengubah daya 11 kv yang dihasilkan oleh pembangkit listrik mereka sendiri atau diperoleh dari jaringan listrik menjadi daya tegangan tinggi 33 kv untuk transmisi daya internal dan catu daya ke peralatan besar.

2. Pembangkit listrik dan gardu induk: Digunakan sebagai peralatan penambah tegangan pada genset, mengubah daya tegangan rendah yang dihasilkan oleh generator menjadi daya tegangan tinggi 33 kv dan menghubungkannya ke jaringan listrik tegangan menengah.

3. Peningkatan jaringan listrik pedesaan: Meningkatkan tingkat tegangan jaringan listrik pedesaan, mengurangi kerugian transmisi, dan memastikan stabilitas pasokan listrik pedesaan.

4. Lokasi konstruksi besar dan proyek catu daya sementara: Menyediakan daya tegangan tinggi 33 kv yang stabil untuk mesin konstruksi besar dan sistem catu daya sementara.

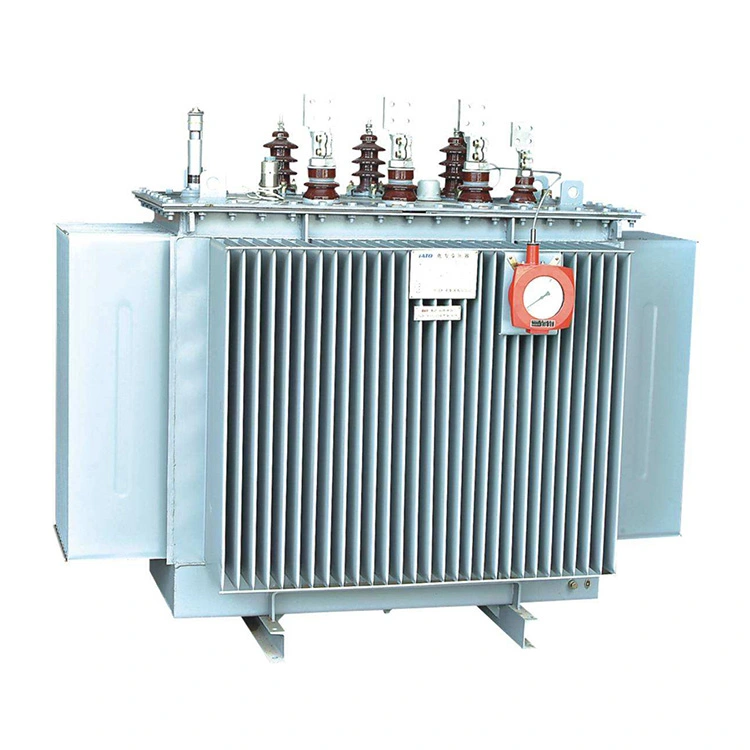

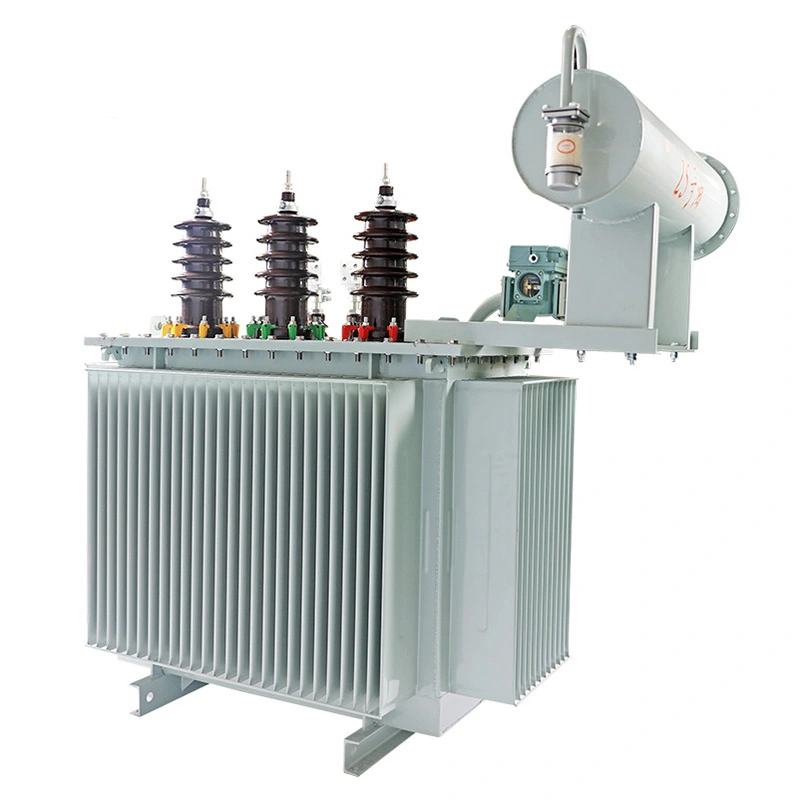

1000kva Distribution Power Transformer 11 To 33kv

Parameter teknis:

Nama Barang	Trafo daya distribusi 1000kva 11 hingga 33kv
Kapasitas yang Dinilai	1000kVA
Rasio Tegangan Terukur	11kV / 33KV
Frekuensi yang Dinilai	50Hz
Grup Vektor	YNd11
Metode Pendinginan	ONAN
Metode Pengaturan Tegangan	NLTC
Ketuk Rentang	±2×2,5%
Impedansi Sirkuit Pendek (Inggris)	6,5% (75℃)
Tanpa Kerugian Beban (P₀)	S11: ≤1200W; S13: ≤800W
Kehilangan Beban (Pₖ, 75℃)	S11: ≤8500W; S13: ≤7200W
Tanpa Beban Saat Ini (I₀)	≤1,0%
Tingkat Pengaturan Tegangan	≤3,0%

T: Apa standar perawatan oli trafo? Kapan pengisian atau penggantian oli diperlukan?

J: Trafo daya distribusi 1000kva 11 hingga 33kv ini mengadopsi struktur yang tertutup rapat. Dalam pengoperasian normal tanpa kebocoran oli, tidak perlu sering mengisi ulang oli.

Pedoman perawatan: Ambil sampel untuk menguji oli transformator setiap 1 hingga 2 tahun, dan uji tegangan rusaknya, kadar air, dan nilai asam. Jika level oli di bawah skala standar, warna oli menjadi gelap dan keruh, kadar air melebihi standar, atau kekuatan insulasi menurun, diperlukan pengisian oli tepat waktu atau penggantian oli secara keseluruhan. Dilarang keras mencampurkan oli trafo merk atau pabrikan berbeda. Setelah penggantian oli, pengeluaran menyeluruh diperlukan untuk menghindari kesalahan pelepasan lokal yang disebabkan oleh gelembung udara di dalam oli.

T: Berapa nilai impedansi hubung singkat standar yang ditetapkan pada transformator daya distribusi 1000kva 11 hingga 33kv? Apa pentingnya pengaturan ini?

J: Impedansi hubung singkat standar ditetapkan sebesar 6,5%. Nilai ini merupakan standar nasional dan pengaturan standar IEC untuk transformator daya distribusi 1000kva tingkat 11 hingga 33kv. Itu tidak bisa diubah secara sembarangan.

Signifikansi desain inti terletak pada: Pertama, secara efektif membatasi arus hubung singkat puncak selama gangguan hubung singkat jaringan, mengurangi dampak gaya gerak listrik hubung singkat pada belitan dan inti transformator, dan menghindari gangguan besar seperti deformasi belitan dan kerusakan inti; Kedua, hal ini sesuai dengan kapasitas hubung singkat dari jaringan tegangan menengah, memastikan koordinasi yang tepat dari pengaturan switchgear hulu dan hilir serta perangkat proteksi relai, mencegah gangguan yang berlebihan, dan menjamin stabilitas seluruh sistem distribusi tegangan menengah; Ketiga, mengontrol tingkat penyesuaian tegangan transformator daya distribusi 1000kva 11 hingga 33kv, menghindari penyimpangan tegangan yang berlebihan selama fluktuasi beban, dan memastikan kualitas catu daya memenuhi standar.
