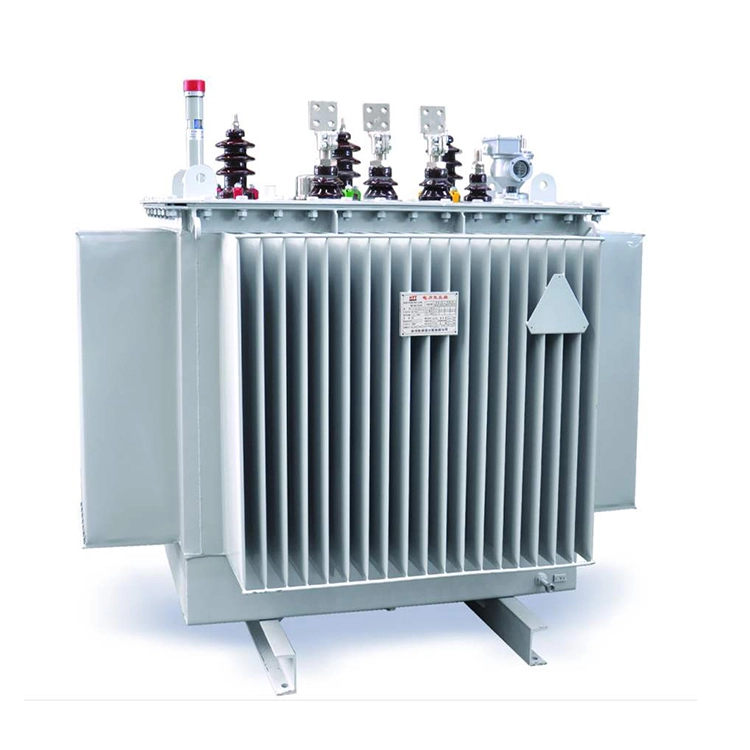

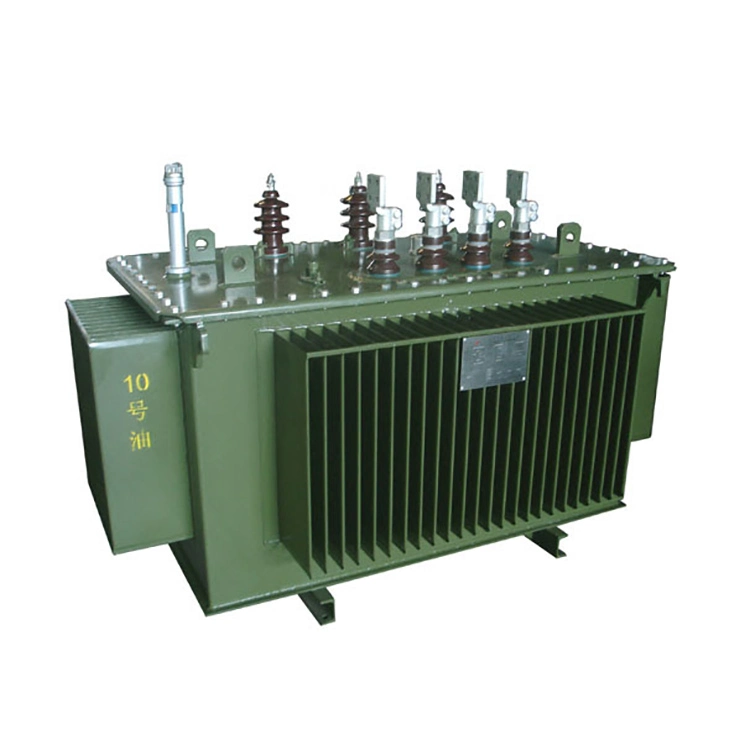

Trafo Tiang Distribusi 100 Kva 13,8 Kv

Trafo tiang distribusi 13,8 kv 100 kva ini memiliki kapasitas pengenal 100 kVA. Tegangan sisi primer adalah 13800V (dalam koneksi delta), dan tegangan sisi sekunder dapat berupa 120/240V, 240/480V atau tegangan penyesuaian lainnya. Trafo ini dapat dihubungkan ke sistem jaringan listrik tiga fasa untuk memberikan daya tegangan rendah ke sistem distribusi.

Menggunakan busing porselen tegangan tinggi, sisi primer trafo tiang distribusi 100 kva 13,8 kv memiliki busing ganda, dan sisi sekunder memiliki tiga busing. Trafo distribusi overhead menggunakan belitan tembaga dan inti baja silikon berorientasi, terdiri dari satu kumparan dan dua cincin inti besi. Terminal berlapis timah di sisi primer dan sisi sekunder dapat dihubungkan ke konduktor tembaga atau aluminium.

Sebagai trafo distribusi profesional, Trafo Tiang Distribusi 100 Kva 13,8 Kv mengadopsi desain inti koil hemat energi, yang tidak hanya menjamin stabilitas operasi tetapi juga secara efektif mengurangi konsumsi energi. Diproduksi dengan teknologi canggih, trafo distribusi tipe tiang ini memastikan keandalan jangka panjang dan masa pakai yang lama.

Setiap perangkat telah menjalani uji penerimaan komprehensif yang ketat, dan kami tidak mencatat rekor tingkat kegagalan selama lebih dari 10 tahun. Sementara itu, trafo tiang distribusi 100 kva 13,8 kv mematuhi IEC, ANSI, dan standar internasional utama lainnya, sehingga memastikan kompatibilitas dengan sistem jaringan listrik global.

Parameter teknis:

T: Untuk trafo tiang 13,8 kv distribusi 100 kva, ketika memilih model dan melakukan pemasangan, bagaimana konfigurasi spesifik sekering, penangkal petir, dan proteksi grounding ditentukan untuk memenuhi persyaratan keandalan jaringan listrik daerah pedesaan atau terpencil?

A:

1. Sekring dipilih berdasarkan 2 hingga 2,5 kali arus pengenal sisi tegangan tinggi transformator tiang distribusi 100 kva 13,8 kv (kira-kira 7,25 A). Disarankan untuk menggunakan sekering drop out 15 hingga 20 A untuk menghindari lonjakan arus eksitasi selama operasi penutupan (biasanya 8 hingga 12 kali arus pengenal, berlangsung dalam 0,1 detik), sekaligus memastikan bahwa trafo dapat dengan cepat meleleh dan terisolasi jika terjadi korsleting atau kelebihan beban di dalam trafo.

2. Penangkal petir dipilih sebagai jenis zinc oxide (MOV) tanpa celah dengan tegangan pengenal 15 kV atau 18 kV, dipasang pada sisi tegangan tinggi antara sekering dan busing trafo tiang distribusi 13,8 kv distribusi 100 kva.

3. Terminal groundingnya terhubung langsung ke terminal grounding casing trafo untuk menyerap sambaran petir atau tegangan lebih operasional dan membatasi tegangan sisa. Perlindungan pentanahan memerlukan titik netral trafo tiang distribusi 100 kva 13,8 kv untuk dibumikan secara langsung (tergantung pada jenis pentanahan sistem, seperti TN C atau TN S), dan terminal pentanahan pada selubung dan penangkal petir berbagi elektroda pentanahan tunggal. Resistansi pembumian frekuensi daya tidak boleh melebihi 10Ω di jaringan listrik pedesaan atau 4Ω di daerah perkotaan dan dengan keandalan tinggi, sehingga mencapai pelepasan arus gangguan yang aman dan perlindungan personel dan peralatan.

Konfigurasi terkoordinasi dari ketiga elemen ini dapat memenuhi persyaratan proteksi arus lebih, tegangan lebih, dan gangguan pembumian pada transformator yang dipasang di tiang.

Bagian Utama Transformator yang Dipasang di Tiang

Tipe Pemasangan Depan LV DB

Perangkat Keras Garis Tiang

Transformator yang Dipasang di Tiang

Pemasangan Samping tipe LV DB

Peralatan Produksi

Mesin Penggulung Foil

Unit Pengisian Minyak

Oven Transformator dan Unit Pengecoran

Oven Transformator

Tempat tes

Transformer Dalam Pengolahan

Transformator dalam keadaan kering

Transformator pada Belitan 2

Transformator dalam Berliku

Transfromer sedang dirakit
