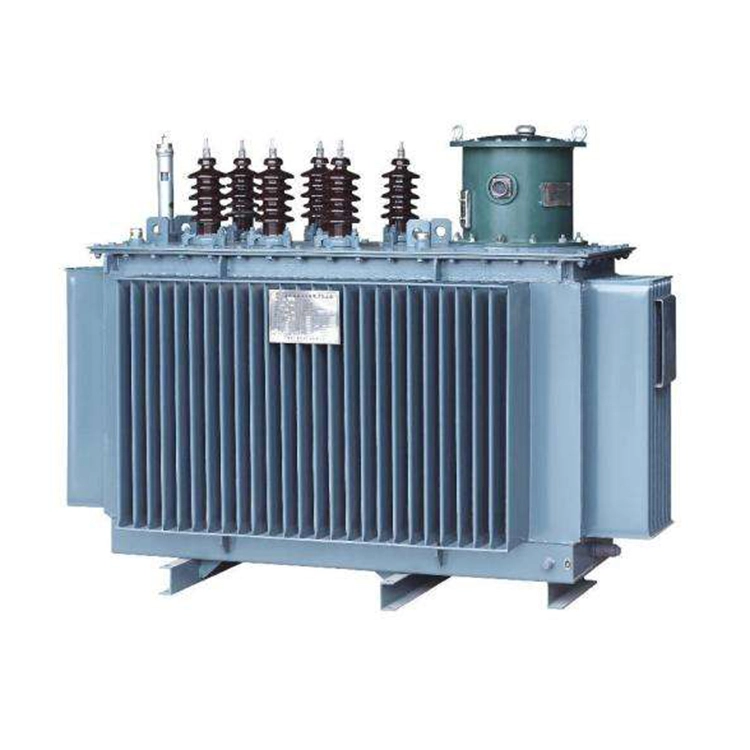

Trafo Distribusi Terpasang di Tiang 10 Kv 500kva

Dengan lebih dari 20 tahun pengalaman di industri ini, Wenzhou Xifa Electric Power Equipment Co., Ltd. adalah produsen profesional peralatan distribusi listrik, disertifikasi oleh ISO 9001, IEC dan standar nasional. Kami mengkhususkan diri dalam merancang dan memproduksi transformator berefisiensi tinggi dan rugi-rugi rendah yang dirancang untuk lingkungan yang keras. Transformator Distribusi Terpasang di Tiang 10 Kv 500kva kami dilengkapi dengan teknologi inti low-loss tingkat S11, tangki oli bersegel penuh, dan tingkat insulasi standar HV Li75/Ac28,LV Ac3, memastikan kinerja stabil, masa pakai lama, dan tanpa perawatan untuk jaringan distribusi pedesaan dan perkotaan.

mengirimkan permintaan

Deskripsi Produk

Trafo Distribusi Pemasangan Tiang 10 Kv 500kva adalah trafo tipe luar ruang tiga fasa terendam oli yang dipasang langsung pada tiang listrik untuk menurunkan tegangan menengah 10 kV ke tegangan rendah 400V (saluran ke saluran) untuk distribusi tenaga listrik perumahan, komersial, dan industri ringan. Ini memiliki fitur desain kompak, tangki tertutup penuh, kehilangan rendah, kebisingan rendah, dan perawatan minimal, sesuai dengan standar IEC 60076 dan GB/T 1094.

Dibangun agar tahan lama dan efisien, trafo distribusi yang dipasang di tiang 10kV 500kVA mengadopsi desain kompak dan hemat ruang yang menghilangkan kebutuhan akan gardu induk khusus, sehingga secara signifikan mengurangi biaya konstruksi sipil dan pemasangan. Struktur tangki bergelombang yang tertutup rapat mencegah kebocoran oli dan masuknya kelembapan, memastikan pengoperasian bebas perawatan dan masa pakai lebih dari 20 tahun dalam kondisi normal.

Direkayasa dengan inti baja silikon low-loss grade S11 dan belitan tembaga dengan konduktivitas tinggi, trafo distribusi yang dipasang di tiang 10kV 500kVA dapat mencapai loss tanpa beban dan beban yang rendah, sehingga kondusif untuk mengurangi konsumsi energi operasional dan biaya utilitas jangka panjang. Tingkat kebisingannya terkendali di bawah 55 dB sehingga ramah lingkungan untuk kawasan pemukiman.

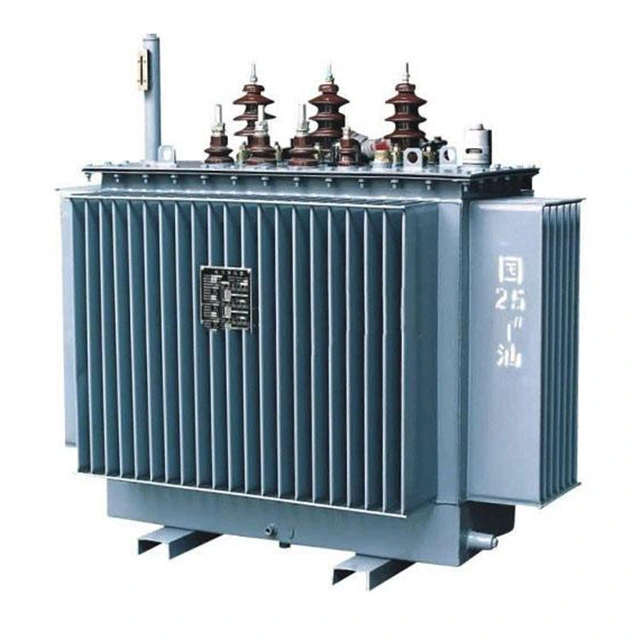

10 Kv 500kva Pole Mounted Distribution Transformer

Spesifikasi teknis:

Barang	Spesifikasi
Nilai Kapasitas	500 kVA
Tegangan Primer	10 kV(±5% keran di luar sirkuit)
Tegangan Sekunder	0,4 kV(400V)
Fase/Frekuensi	3 fase, 50 Hz
Grup Vektor	Dyn11 (standar)/Yyn0
Metode Pendinginan	ONAN (Minyak Udara Alami Alami)
Tingkat Isolasi	HV:Li75/Ac28;LV:Ac3
Kerugian Tanpa Beban	≤680W (S11)/≤580W(S13)
Beban Kerugian (75°℃)	≤5,150 W(Dyn11)
Impedansi Sirkuit Pendek	4%-4,5% (standar)

Fitur Utama:

1. Desain yang Dipasang di Tiang: Kompak, ringan, dan hemat ruang.

Trafo distribusi yang dipasang di tiang 10 kV 500 kVA dirancang untuk pemasangan langsung pada tiang beton atau baja, sehingga menghemat kebutuhan ruang di tanah. Konfigurasi ringkasnya yang dioptimalkan dan pengurangan bobot menyederhanakan transportasi dan pemasangan di lokasi, sehingga secara signifikan mengurangi biaya teknik sipil dan konstruksi untuk proyek distribusi. Desainnya dirancang untuk menahan tekanan mekanis pada pemasangan tiang, memastikan keamanan jangka panjang bahkan di bawah beban angin dan getaran.

2. Efisiensi Tinggi: Desain kerugian rendah S11, mengurangi konsumsi energi dan biaya operasional.

Dilengkapi dengan teknologi inti low-loss seri S11, trafo distribusi yang dipasang di tiang 10 kV 500 kVA menghasilkan kerugian tanpa beban dan beban 10–20% lebih rendah dibandingkan model konvensional. Dengan memanfaatkan inti baja silikon berorientasi butiran canai dingin dan gulungan tembaga yang digulung secara presisi, teknologi ini meminimalkan pemborosan energi selama pengoperasian beban penuh dan sebagian. Hal ini menghasilkan pengurangan biaya operasional, penurunan emisi karbon, dan peningkatan efisiensi secara keseluruhan.

3. Penyegelan Penuh: Tidak ada kebocoran oli, tidak ada masuknya uap air, pengoperasian bebas perawatan.

Desain tangki yang tertutup rapat dan dilas mencegah kebocoran oli, masuknya uap air, dan kontaminasi dari debu atau serpihan. Hal ini menghilangkan kebutuhan akan perawatan rutin, memastikan kinerja yang konsisten dan masa pakai lebih dari 20 tahun dalam kondisi pengoperasian normal. Tangki penyimpanan bergelombang juga berfungsi sebagai sistem pendingin terintegrasi, yang dapat menghilangkan panas secara efisien dan menyediakan lingkungan yang tertutup rapat untuk oli transformator.

4. Keamanan & Keandalan: Kekuatan hubung singkat yang tinggi, kebisingan rendah, stabilitas termal yang sangat baik, cocok untuk lingkungan luar ruangan yang keras (-25°C hingga +40°C).

Dibangun dengan kekuatan mekanik hubung singkat yang tinggi, trafo distribusi yang dipasang di tiang 10 kV 500 kVA dirancang untuk menahan arus gangguan tanpa deformasi atau kegagalan. Desainnya yang memiliki kebisingan rendah, dikontrol di bawah 55 dB, memastikan dampak lingkungan yang minimal di kawasan perumahan dan perkotaan. Stabilitas termal yang sangat baik dan rentang suhu pengoperasian yang luas (-25°C hingga +40°C) membuatnya cocok untuk beragam kondisi luar ruangan, termasuk kelembapan tinggi, hujan lebat, dan fluktuasi suhu ekstrem.
