SCB10 3500kVA 11kV 415V Trafo Tipe Kering

Trafo tipe kering SCB10 3500kVA 11kV 415V adalah trafo resin cor berperforma tinggi yang dirancang untuk distribusi daya yang andal di lingkungan yang menuntut. Dengan kapasitas tetapan sebesar 3500kVA, tegangan primer sebesar 11kV, dan tegangan sekunder sebesar 415V, trafo ini menawarkan keamanan kelistrikan yang sangat baik, perawatan yang mudah, dan kinerja termal yang unggul.

mengirimkan permintaan

Deskripsi Produk

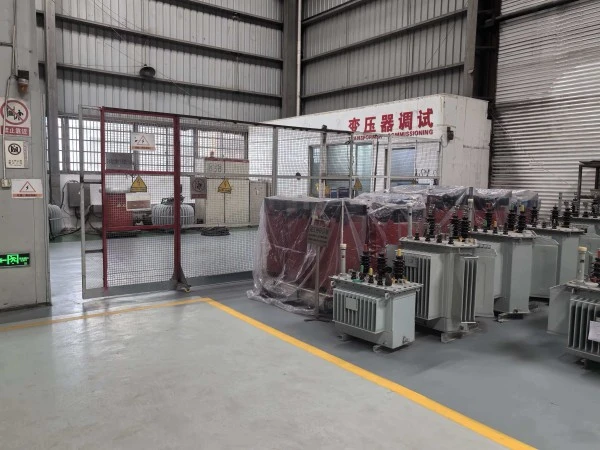

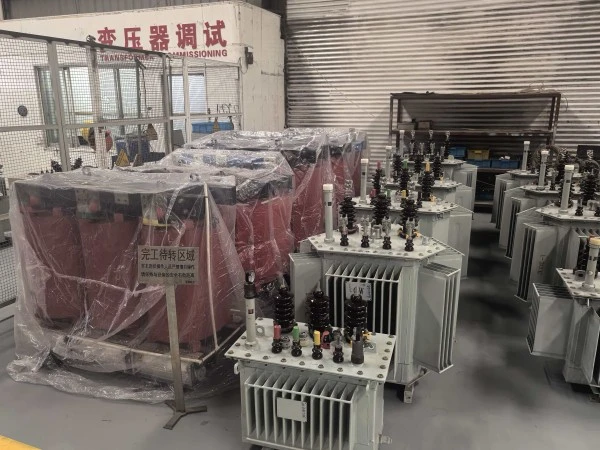

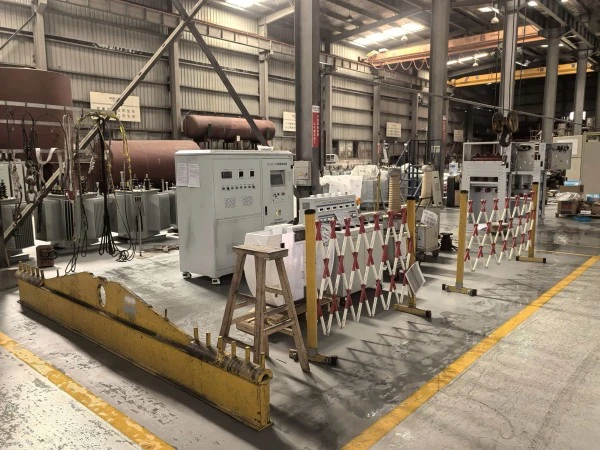

Wenzhou Xifa Electrical Equipment Co., Ltd., sebagai produsen profesional transformator tipe terendam minyak dan kering, telah menetapkan proses produksi yang ketat yang mencakup pengadaan, manufaktur, dan inspeksi produk akhir. Di pabrik kami, pengujian penerimaan pabrik bukanlah prosedur pengambilan sampel tetapi inspeksi penuh wajib 100% untuk setiap trafo. Pengujian dilakukan sesuai dengan standar domestik dan internasional terkini, menggunakan peralatan pengujian presisi tinggi yang dikalibrasi. Parameter kelistrikan utama transformator, seperti rasio tegangan, impedansi, rugi-rugi, dan kekuatan insulasi diverifikasi item demi item. Hanya produk yang lulus semua item pengujian tanpa kecuali yang diberikan izin. Sistem pengujian yang ketat ini merupakan jaminan teknis kami atas janji bahwa "setiap trafo yang kami kirimkan dapat dipercaya.

Proses Produksi trafo tipe kering SCB10 3500kVA 11kV 415V

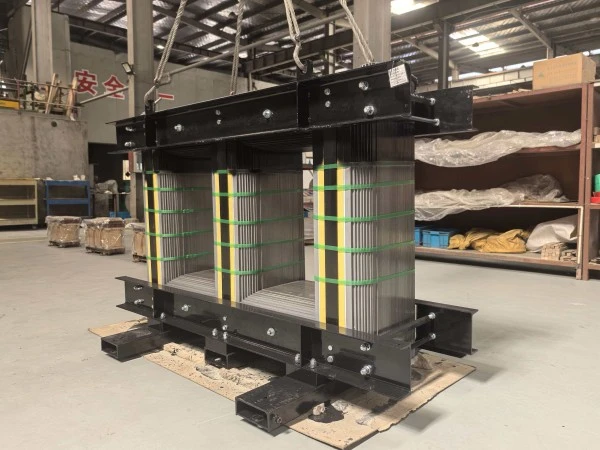

I. Manufaktur Inti

Inti adalah jalur utama untuk induksi elektromagnetik, dan presisi pembuatannya secara langsung mempengaruhi kinerja transformator.

1.Pemotongan dan Pengosongan: Strip baja silikon berkualitas tinggi dipotong secara memanjang dan melintang menjadi lembaran dengan lebar dan panjang yang dibutuhkan. Tepi potongan harus memiliki gerinda minimal dan akurasi dimensi tinggi untuk menjaga permeabilitas magnetik yang baik.

2.Pelubangan dan Penumpukan: Lembaran baja silikon yang telah dipotong dilubangi (misalnya untuk membuat lubang) lalu ditumpuk lapis demi lapis sesuai dengan gambar untuk membentuk kaki inti multi-langkah yang lengkap.

3. Penyegelan Insulasi: Setelah ditumpuk, resin epoksi disikat atau disegel pada ujung dan permukaan inti untuk insulasi dan perlindungan terhadap karat.

II. Manufaktur Kumparan

Ini adalah bagian paling kompleks dan penting dari trafo tipe kering SCB10 3500kVA 11kV 415V

produksi. Tujuannya adalah untuk membuat belitan yang membawa tegangan dan arus dan menyegelnya dengan resin epoksi menjadi struktur yang kokoh dan terisolasi.

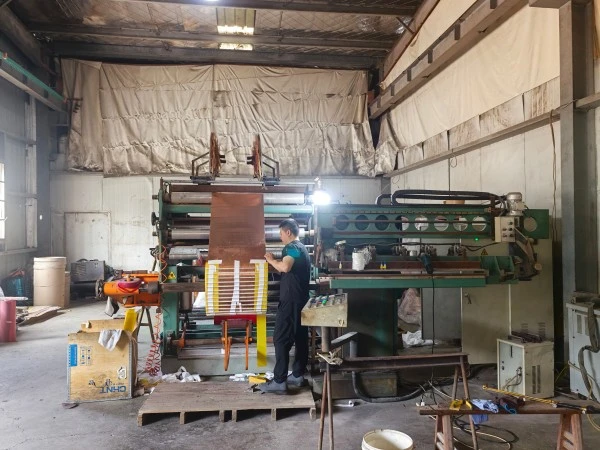

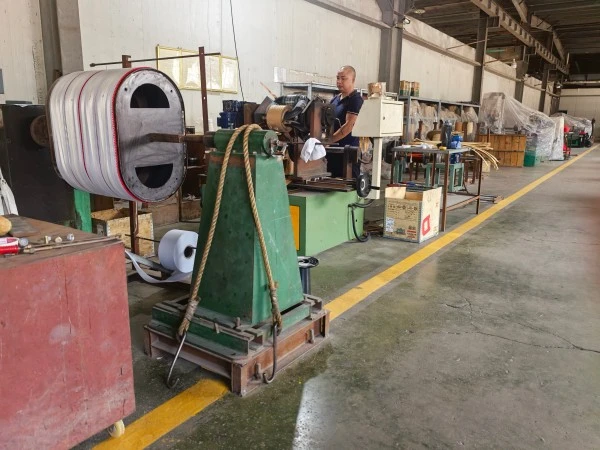

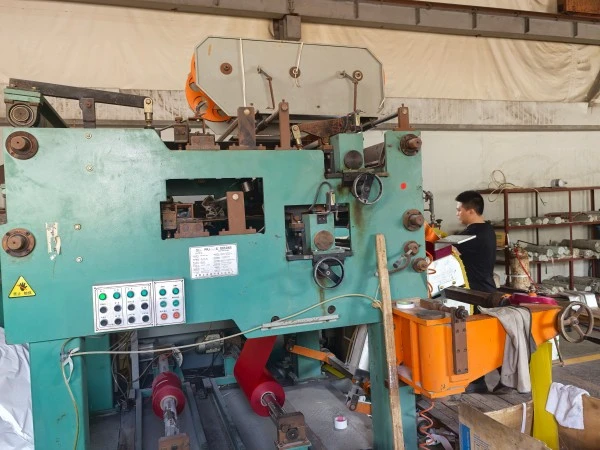

1. Penggulungan Kumparan: Pada mesin penggulungan khusus, kertas tembaga atau kawat tembaga dililitkan pada mandrel untuk membentuk belitan tegangan tinggi (HV) dan tegangan rendah (LV). Selama penggulungan, insulasi antarlapis, insulasi ujung, dan kabel ditempatkan secara tepat.

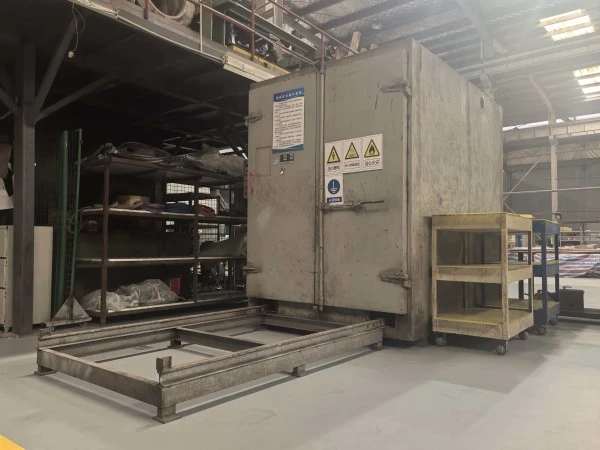

2.Pra-pengeringan dan Pencetakan: Kumparan luka dibersihkan dan dimasukkan ke dalam cetakan pengecoran. Rakitan tersebut kemudian dikirim ke oven untuk dikeringkan terlebih dahulu. Langkah ini sangat penting; kelembaban harus benar-benar dihilangkan dari koil, karena sisa kelembaban akan menyebabkan kantong udara setelah pengecoran, sehingga sangat mengganggu kinerja insulasi.

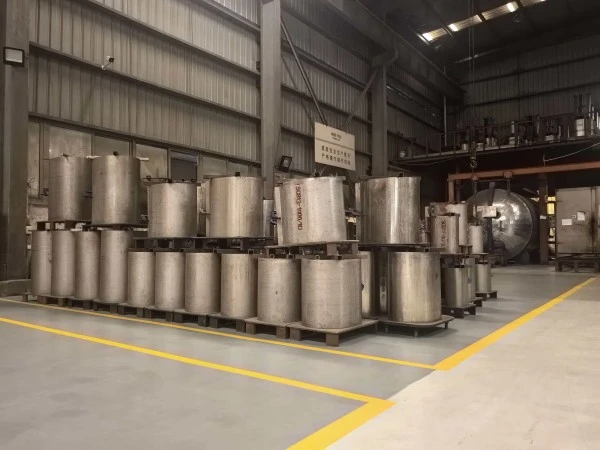

3.Vacuum Casting: Ini adalah proses inti yang menentukan masa pakai produk. Kumparan kering di dalam cetakannya ditempatkan ke dalam tangki pengecoran vakum, di mana vakum tinggi, tekanan bisa turun di bawah 100 Pa. Secara bersamaan, campuran resin epoksi, pengeras, dan pengisi (misalnya bubuk silika) yang tepat dicampur dan dihilangkan gasnya. Dalam kondisi vakum, campuran dituangkan ke dalam cetakan, memastikan campuran menembus semua celah kumparan dan produk akhir bebas dari gelembung.

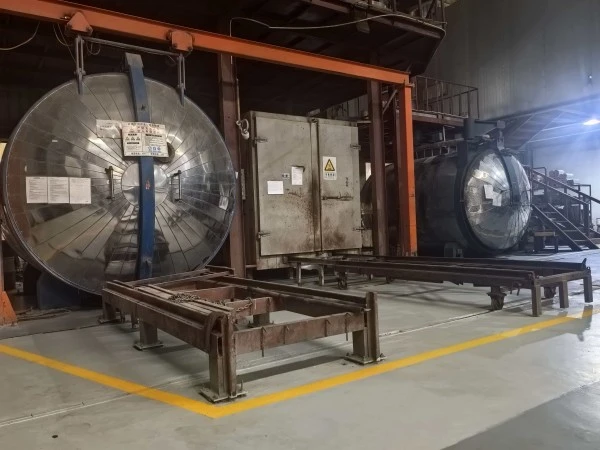

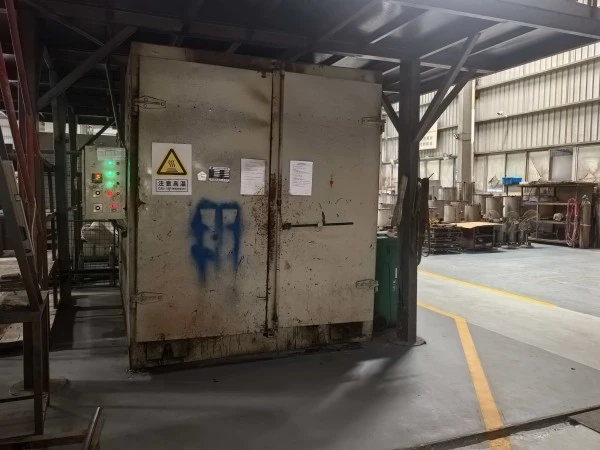

4. Pengawetan Suhu Tinggi: Setelah pengecoran, cetakan ditempatkan ke dalam oven pengawetan untuk pengawetan suhu tinggi. Biasanya digunakan peningkatan suhu multi-tahap (misalnya, dari 75°C hingga 135°C secara bertahap). Hal ini memungkinkan resin epoksi bereaksi sepenuhnya secara kimia, membentuk massa padat yang keras, tahan panas, dan memiliki sifat isolasi yang sangat baik.

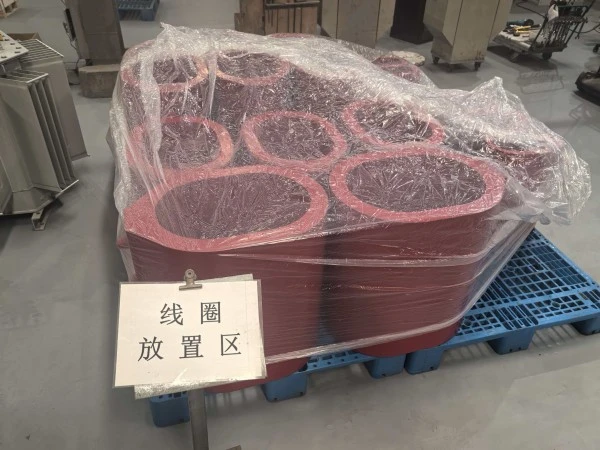

5.Demolding dan Finishing: Setelah proses curing, cetakan dilepas. Permukaan kumparan digiling, dipangkas, dan dilubangi untuk mendapatkan hasil akhir yang halus dan dimensi yang presisi, siap untuk tahap berikutnya.

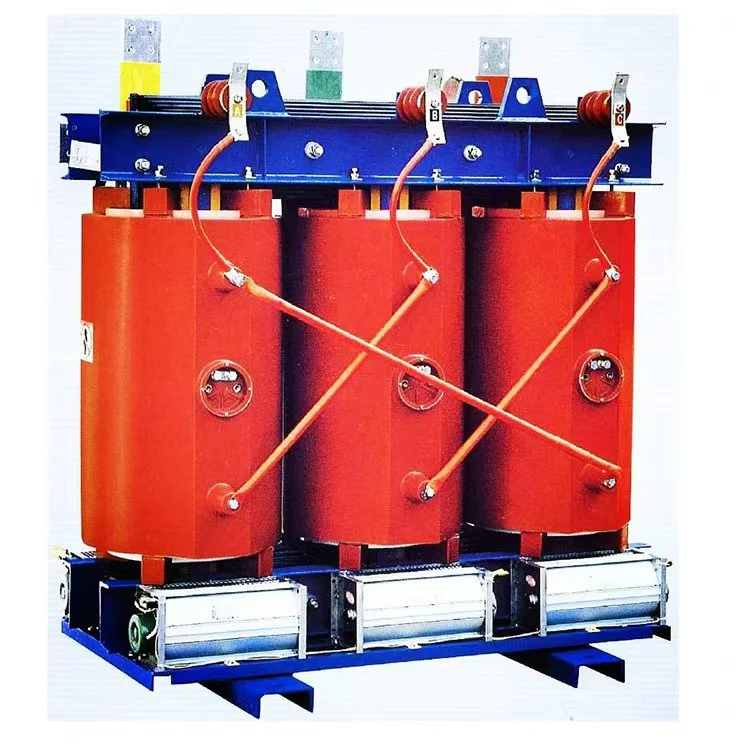

Scb10 3500kva 11kv 415v Dry Type Transformer

Parameter Produk:

Nama	Transformator tipe kering SCB10 3500kVA 11kV 415V
Kapasitas Terukur	3500kva
Tegangan primer	11KV
Tegangan sekunder	415V
Bahan isolasi	Resin cor
Grup Vektor	Dyn11 Yyn0
Tanpa beban Rugi (P0)	Berdasarkan kebutuhan pelanggan
Kehilangan Beban (Pk) @ 120°C	Berdasarkan kebutuhan pelanggan
Tegangan Impedansi (Uk)	8%
Kelas Isolasi	KELAS F atau H
Metode pendinginan	ONAF ONAF
Debit sebagian	Kurang dari 10 buah
