Trafo Daya Luar Ruangan 10 Mva 33 hingga 6,6 Kv

Wenzhou Xifa Electric Power Equipment Co, Ltd Merupakan perusahaan yang dapat mensuplai trafo ke seluruh dunia. Trafo daya luar ruangan 10 mva 33 hingga 6,6 kv menawarkan transmisi dan distribusi listrik yang efisien dan andal. Berkat kinerjanya yang aman dan andal, kemudahan pemasangan dan pengoperasian, serta fitur yang tidak memerlukan perawatan yang cermat. Ini adalah pilihan ideal bagi perusahaan dan pertambangan yang membutuhkan pasokan listrik yang andal dan stabil. Desain trafo daya luar ruangan 10 mva 33 hingga 6,6 kv ini cocok untuk suhu tinggi dan kondisi cuaca ekstrem, memastikan pasokan daya yang stabil bahkan di lingkungan yang keras.

mengirimkan permintaan

Deskripsi Produk

Trafo daya outdoor 10 mva 33 s/d 6,6 kv dengan kapasitas 10 mva dan rentang tegangan 33 s/d 6,6 kv, merupakan jenis trafo daya outdoor. Tegangan pengenalnya adalah 10 mva, dengan sisi tegangan tinggi sebesar 33 kv dan sisi tegangan rendah sebesar 6,6 kv. Ini adalah peralatan trafo berukuran sedang yang umum digunakan untuk perusahaan industri dan pertambangan serta kawasan industri, dan sepenuhnya mematuhi standar IEC. Trafo daya luar ruangan 10 mva 33 hingga 6,6 kv terutama berisi belitan, inti besi, dan minyak isolasi tiga bagian.

Gulungan adalah bagian kelistrikan transformator. Umumnya dibuat dengan melilitkan kawat tembaga pipih berinsulasi atau kawat tembaga bulat pada cetakan lilitan. Gulungan dipasang pada kolom inti besi trafo daya luar ruangan 10 mva 33 hingga 6,6 kv. Gulungan tegangan rendah berada pada lapisan dalam, dan belitan tegangan tinggi dipasang di luar belitan tegangan rendah. Antara belitan tegangan rendah dan inti besi, dan antara belitan tegangan tinggi dan belitan tegangan rendah, bahan insulasi digunakan untuk membuat selongsong untuk memisahkannya, sehingga diperoleh insulasi.

Inti besi merupakan bagian jalur magnet utama pada trafo daya luar ruangan 10 mva 33 hingga 6,6 kv. Biasanya dibuat dengan menumpuk silikon yang berisi lembaran baja silikon canai panas atau canai dingin dengan ketebalan 0,35 atau 0,5 mm dan dilapisi dengan cat isolasi. Inti besi terbagi menjadi dua bagian yaitu kolom inti besi dan kuk. Kolom inti besi dilengkapi dengan belitan, dan kuk digunakan untuk menutup rangkaian magnet. Bentuk dasar struktur inti besi meliputi tipe jantung dan tipe cangkang.

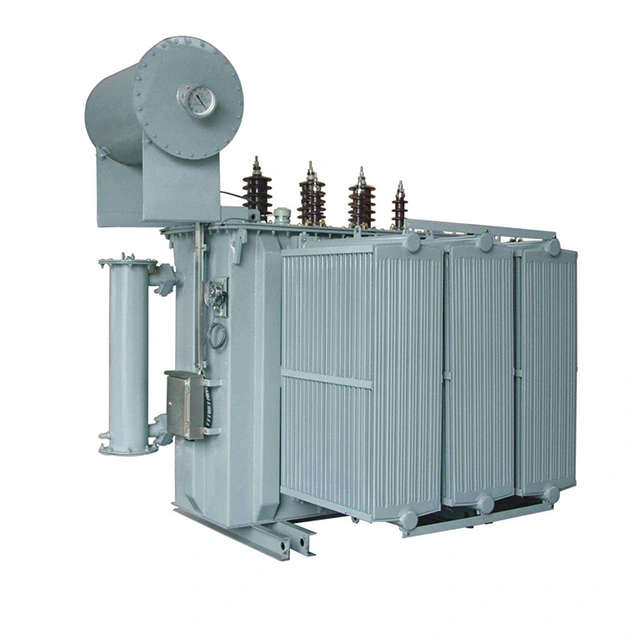

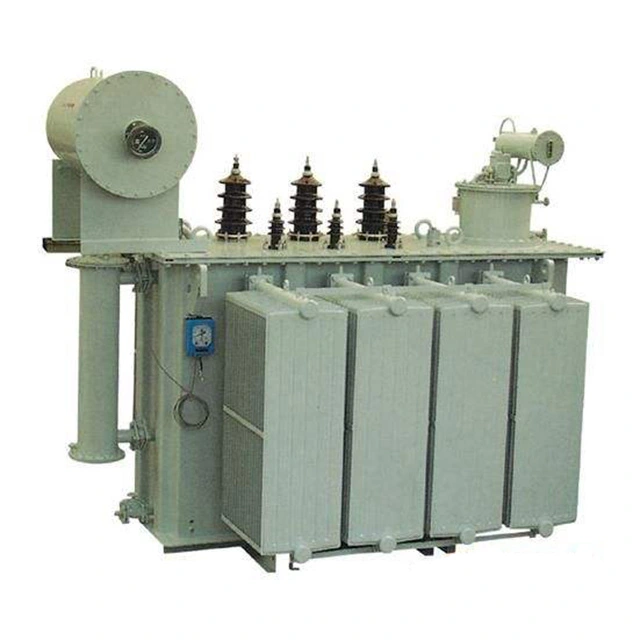

Outdoor Power Transformer 10 Mva 33 To 6 6 Kv

Parameter teknis:

Nama Produk	trafo daya luar ruangan 10 mva 33 hingga 6,6 kv
Sistem Fase	3 Fase
Tegangan Nilai Primer	33 persegi panjang
Tegangan Nilai Sekunder	6,6 persegi panjang
Grup Vektor	Dyn11
Tipe Pendingin	ONAN/ONAF
Bahan Berliku	Tembaga
Impedansi Sirkuit Pendek	8%
Kerugian Tanpa Beban	≤ 10kW
Kehilangan Beban	≤ 52kW
Tipe Instalasi	Lantai Luar Ruangan Dipasang
Standar Eksekutif	IEC 60076

Apa saja macam-macam bentuk pemasangan trafo listrik luar ruangan 10 mva 33 s/d 6,6 kv?

Dalam bidang teknik tenaga listrik, pemasangan trafo luar ruangan pada dasarnya terdiri dari dua bentuk: pemasangan di tiang dan pemasangan di tanah. Apa pun metode yang digunakan, keselamatan selalu diutamakan. Di tempat paling menonjol di sekitar trafo, tanda peringatan yang mencolok harus digantung untuk mengingatkan orang yang lewat agar tidak mendekat.

Untuk trafo daya luar ruangan 10 mva 33 hingga 6,6 kv yang dipasang di atas tanah, harus ditambahkan pagar pelindung dengan ketinggian tidak kurang dari 1,7 meter di sekelilingnya, dan harus terdapat ruang pengoperasian yang aman dan memadai antara pagar dan platform trafo.

Untuk pemasangan pada tiang atau tower diwajibkan seluruh kabel tegangan tinggi dan rendah harus menggunakan konduktor berinsulasi dan bagian tegangan rendah juga dapat menggunakan bare busbar. Semua bagian besi yang digunakan harus digalvanis untuk mencegah karat dan korosi.

Jika pemasangan dilakukan di tanah, ketinggian alas biasanya diatur sekitar 500mm. Basis ini biasanya dibuat dengan menggunakan batu bata atau beton tuang, kemudian permukaannya dihaluskan dengan mortar semen 1:2. Baja datar atau baja saluran perlu diletakkan di permukaan untuk dijadikan jalur lari trafo.

Selama pemasangan, penting untuk memastikan bahwa lintasan rata dan pengukur lintasan sangat cocok dengan pengukur roda transformator untuk memastikan pengoperasian yang stabil.
