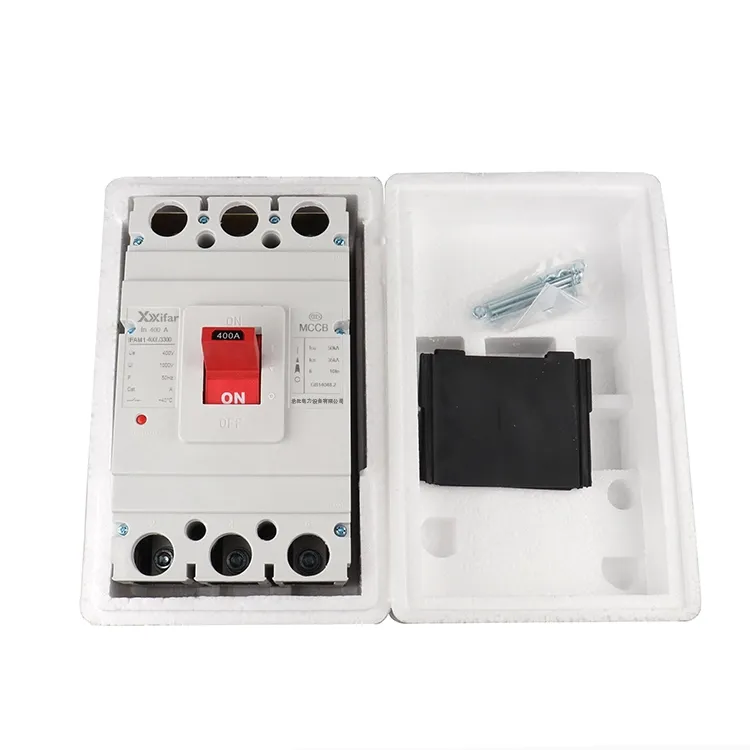

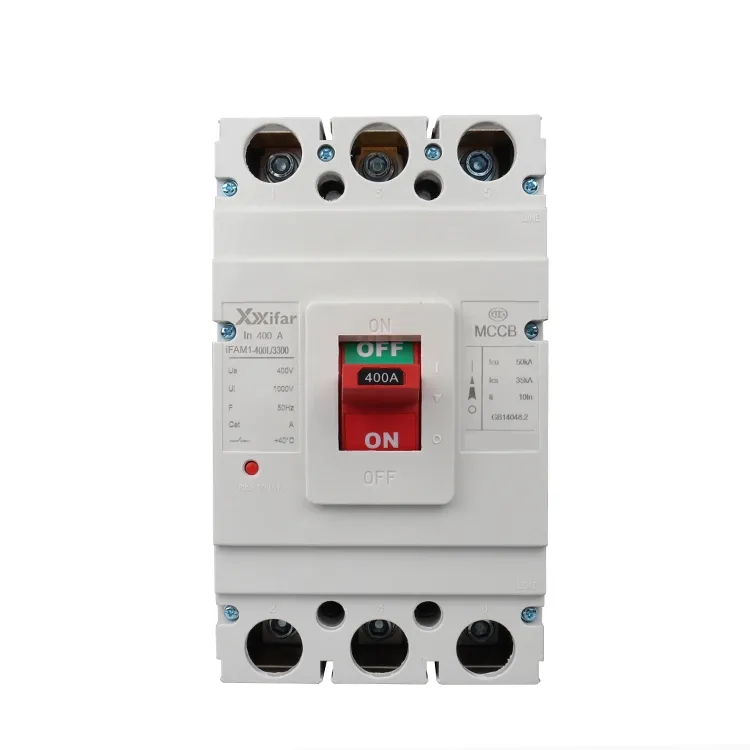

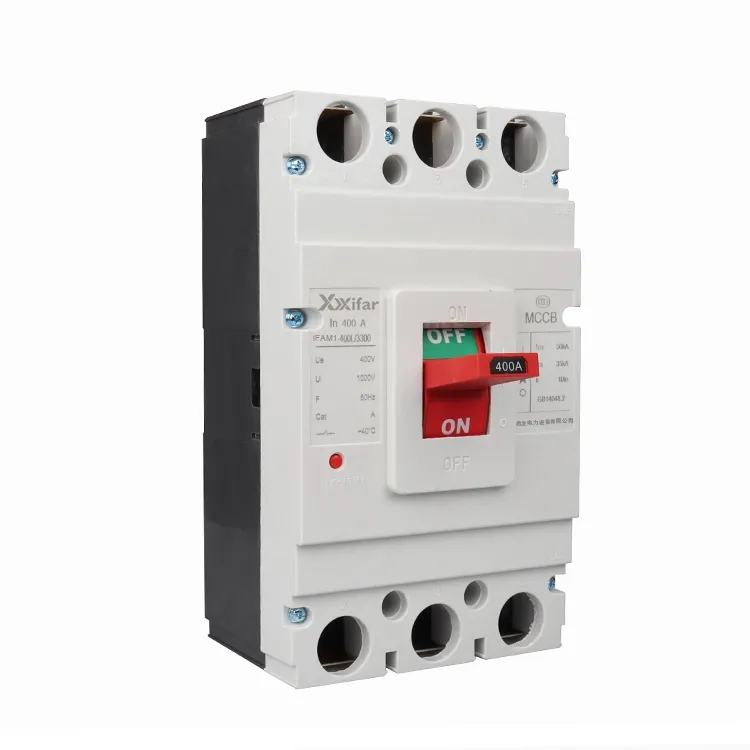

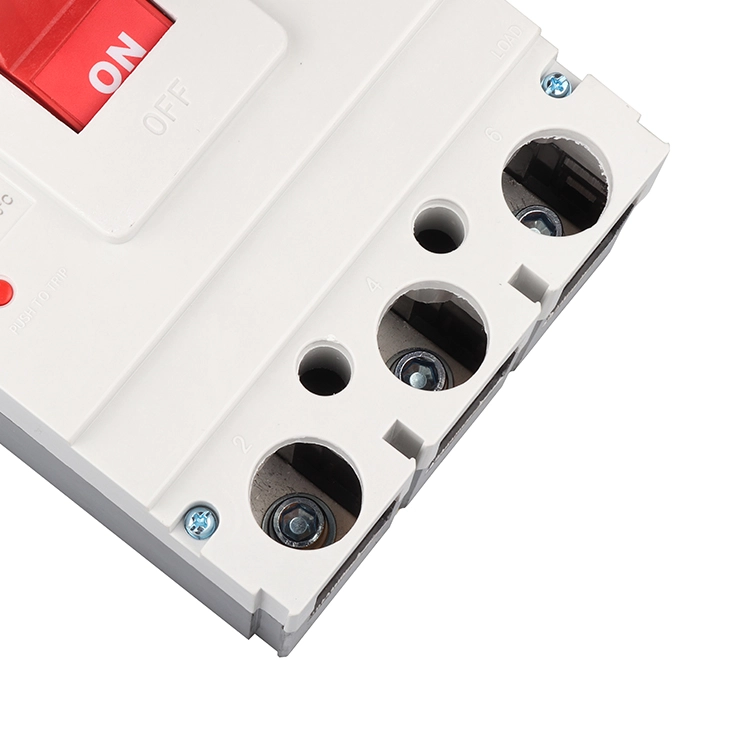

Sakelar Kotak Cetakan Tertutup Mccb 400a 3p

Sakelar kotak cetakan tertutup mccb 400a 3p adalah jenis pemutus dengan selungkup insulasi yang dibentuk dan insulasi udara. Ini biasanya dipasang dan diterapkan dalam sistem distribusi tegangan rendah untuk mengganggu atau mengisolasi arus normal dan arus gangguan dalam rentang pengenal, yang membantu melindungi kabel dan peralatan listrik. Metode trip umum untuk sakelar casing cetakan tertutup mccb 400a 3p mencakup unit trip magnetik saja, magnetik termal, dan elektronik.

Trip magnetik saja beroperasi hanya dalam kondisi hubung singkat. Dengan kata lain, sakelar kotak cetakan tertutup mccb 400a 3p akan trip hanya jika terjadi gangguan seperti korsleting. Jenis ini sering digunakan pada rangkaian pemanas atau pada rangkaian motor yang sudah dilengkapi dengan proteksi beban lebih terpisah.

Unit trip magnetik termal merespons korsleting dan arus berlebih yang berkelanjutan. Jika arus melebihi 400A untuk jangka waktu tertentu atau terjadi korsleting, sakelar kotak cetakan tertutup 400a 3p mccb akan trip. Karena menggabungkan dua mekanisme perlindungan, kadang-kadang disebut sebagai trip gabungan atau ganda pada saklar case cetakan tertutup 400a 3p mccb, yang umumnya diterapkan dalam distribusi daya umum.

Unit perjalanan elektronik mewakili solusi yang lebih maju dan matang. Dengan tipe ini, parameter seperti pengambilan magnet, pengaturan termal, dan penundaan tripping dapat disesuaikan, menjadikan sakelar casing cetakan tertutup 400a 3p mccb cocok untuk berbagai aplikasi. Namun, fleksibilitas tambahan ini biasanya disertai dengan biaya yang lebih tinggi.

Selain jenis ini, terdapat pemutus sirkuit berbentuk kotak yang dirancang khusus untuk perlindungan motor. Untuk aplikasi seperti itu, pengaturan trip magnetis biasanya lebih tinggi, yaitu lebih dari sepuluh kali arus pengenal, sehingga pemutus sirkuit kotak cetakan dapat menahan arus masuk yang tinggi selama penyalaan motor tanpa tersandung yang tidak perlu, sambil tetap memberikan perlindungan dalam kondisi gangguan.

400a 3p mccb parameter sakelar kotak cetakan tertutup:

Fungsi Aksesori sakelar casing cetakan tertutup mccb 400a 3p

Aksesori memperluas dan melengkapi fungsi dasar sakelar casing cetakan tertutup 400a 3p mccb. Mereka menambahkan opsi kontrol dan menyempurnakan fitur perlindungan untuk menjadikannya bagian integral dari perangkat. Aksesori umum sakelar casing cetakan tertutup mccb 400a 3p mencakup kontak bantu, kontak alarm, unit trip shunt, pelepas tegangan rendah, operator motor, dan gagang putar eksternal.

1) Kontak Tambahan

Kontak bantu terutama digunakan untuk menunjukkan apakah sakelar casing cetakan tertutup 400a 3p mccb terbuka atau tertutup, namun kontak tersebut tidak menunjukkan apakah telah terjadi gangguan. Mereka terhubung ke sirkuit kontrol. Untuk pemutus sirkuit kotak cetakan, ukuran bingkai 400A ke atas, tersedia konfigurasi dua kontak normal terbuka dan dua kontak normal tertutup dengan arus termal sekitar 6A. Ukuran rangka 100A biasanya menggunakan satu kontak pergantian putus, sedangkan 225A dan 250A mengadopsi struktur kontak jembatan dengan arus termal konvensional sekitar 3A.

2) Kontak Alarm

Kontak alarm dirancang untuk memberi sinyal ketika sakelar casing cetakan tertutup 400a 3p mccb putus secara otomatis karena kesalahan seperti beban berlebih, korsleting, atau tegangan rendah. Arus pengoperasiannya umumnya AC 380V pada 0,3A atau DC 220V pada 0,15A, namun biasanya tidak melebihi 1A. Namun, arus termal biasanya berada dalam kisaran 1 hingga 2,5A.

3) Unit Perjalanan Shunt

Unit trip shunt memungkinkan sakelar casing cetakan tertutup 400a 3p mccb dibuka dari jarak jauh. Tegangan operasinya tidak bergantung pada tegangan rangkaian utama. Ini dimaksudkan untuk tugas jangka pendek, dan waktu pemberian energi koil biasanya tidak melebihi satu detik, jika tidak, koil dapat rusak.

Untuk mencegah koil terbakar, microswitch dihubungkan secara seri dengan koil shunt trip. Ketika kumparan diberi energi, jangkar tertarik, yang menyebabkan saklar mikro berubah dari keadaan normal tertutup menjadi keadaan normal terbuka. Hal ini mengganggu rangkaian kontrol, sehingga meskipun tombol ditekan, kumparan tidak akan tetap diberi energi. Desain ini secara efektif melindungi koil dari panas berlebih. Setelah sakelar casing cetakan tertutup mccb 400a 3p direset dan ditutup kembali, sakelar mikro kembali ke posisi tertutup normal. Unit trip shunt tersedia dalam berbagai tegangan dan frekuensi kontrol untuk disesuaikan dengan aplikasi yang berbeda.

4) Di Bawah Pelepasan Tegangan

Pelepasan tegangan rendah digunakan untuk melindungi sirkuit dan peralatan listrik dari kondisi tegangan rendah. Kumparannya dihubungkan ke sisi suplai pemutus arus kotak cetakan, dan pemutus hanya dapat ditutup jika kumparan diberi energi. Jika voltase terlalu rendah, sakelar casing cetakan 400a 3p mccb yang tertutup tidak dapat ditutup. Penting untuk memastikan bahwa tegangan sistem sesuai dengan tegangan pengenal pelepasan tegangan di bawah. Kisaran pengoperasian biasanya antara 70% dan 35% dari tegangan pengenal. Perangkat ini juga tersedia dalam peringkat tegangan dan frekuensi berbeda untuk berbagai aplikasi.

5) Mekanisme Operator Motor

Operator motor digunakan untuk penutupan dan pembukaan pemutus sirkuit secara otomatis dan jarak jauh. Ada dua tipe utama, yaitu yang digerakkan oleh motor dan elektromagnetik. Mekanisme yang digerakkan oleh motor umumnya digunakan untuk MCCB pemutus sirkuit dengan ukuran rangka 400A ke atas, sedangkan operator elektromagnetik lebih cocok untuk MCCB dengan rating 225A ke bawah.
