Trafo Potensial Cor Resin Tegangan Menengah di Switchgear

Wenzhou XiFa Electric Power Equipment Co, Ltd adalah manufaktur berpengalaman untuk memproduksi trafo potensial cor resin tegangan menengah di switchgear. Perusahaan ini memiliki solusi teknis yang matang dalam desain transformator potensial cor resin tegangan menengah, perawatan insulasi, dan kontrol presisi untuk memenuhi kebutuhan listrik pengguna terminal. Bahan baku yang digunakan pada setiap trafo potensial cor resin tegangan menengah, seperti lembaran baja silikon berorientasi butiran canai dingin dan kawat tembaga berenamel berinsulasi, memungkinkan trafo potensial mencapai kinerja yang lebih baik dalam hal efisiensi dan konduktivitas listrik.

mengirimkan permintaan

Deskripsi Produk

Trafo potensial cor resin tegangan menengah yang fungsinya mirip dengan trafo distribusi tenaga listrik, dirancang untuk mengkonversi tegangan. Namun, trafo daya menyesuaikan tegangan terutama untuk memungkinkan transmisi dan distribusi listrik yang efisien, biasanya dengan kapasitas yang diukur dalam kVA atau MVA, sedangkan trafo potensial berfungsi sebagai pengukuran dan perlindungan. fungsi utama transformator potensial cor resin tegangan menengah adalah untuk menyuplai daya operasi ke instrumen pengukuran dan relai pelindung, untuk memungkinkan pemantauan tegangan saluran, daya, dan konsumsi energi yang akurat. Trafo potensial juga memberikan masukan penting untuk skema proteksi untuk melindungi aset bernilai tinggi seperti saluran transmisi, motor, dan trafo daya selama kondisi gangguan. Karena fungsi-fungsi tersebut,transformator potensialdirancang dengan kapasitas yang relatif kecil, biasanya hanya beberapa VA hingga beberapa puluh VA, dan jarang melebihi 1000 VA.

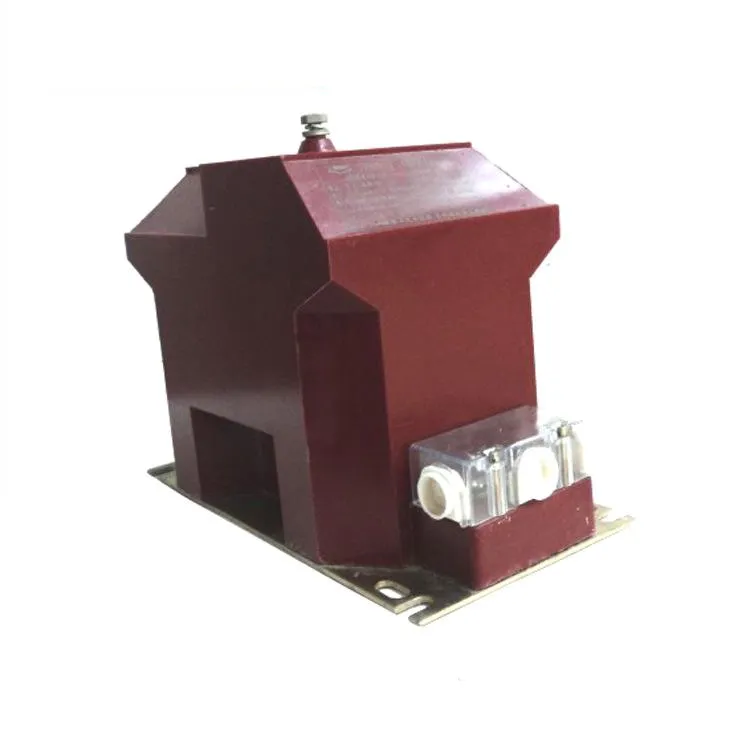

Medium Voltage Resin Cast Potential Transformer In Switchgear

Spesifikasi Teknis:

Jenis	Rasio Tegangan Terukur (kV)	Kelas Akurasi	Kelas Akurasi dan Nilai keluaran cosΦ=0,8				Maks. Keluaran (VA)
			0.2	0.5	1	6(P)
JDZX10-3A	(3/√3)/(0,1/√3)/(0,1/3)	0,2/6P 0,5/6P 1/6P	15	30	60	50	200
JDZX10-6A	(6/√3)/(0,1/√3)/(0,1/3)
JDZX10-10A	(10/√3)/(0,1/√3)/(0,1/3)

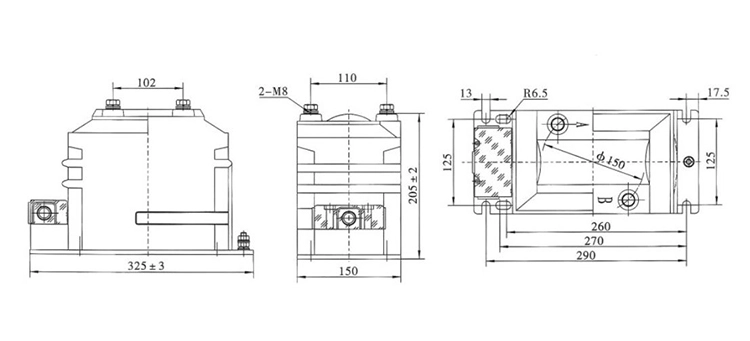

Medium Voltage Resin Cast Potential Transformer In Switchgear

Pertanyaan Umum Produk:

Q: Apa fungsi trafo potensial cor resin tegangan menengah pada switchgear?

J: Trafo potensial digunakan untuk menurunkan tegangan sistem primer ke nilai standar yang lebih rendah yang dapat disuplai dengan aman ke instrumen pengukuran, pengukur energi, dan relai pelindung. Pada switchgear tegangan menengah, transformator potensial cor resin menyediakan isolasi galvanik antara sistem tegangan primer dan sirkuit kontrol tegangan sekunder, untuk memastikan keakuratan dan keselamatan operator.

T: Mengapa teknologi pengecoran resin lebih disukai untuk transformator potensial tegangan menengah?

A: PT pengecoran resin menggunakan resin epoksi sebagai bahan isolasi dan enkapsulasi. Teknologi ini memberikan kinerja isolasi listrik yang sangat baik, kekuatan mekanik yang tinggi, ketahanan terhadap kelembapan dan debu, serta perlindungan yang kuat terhadap pelepasan sebagian. Hasilnya, trafo potensial cor resin sangat cocok untuk aplikasi switchgear dalam ruangan di mana desain kompak dan keandalan skala umur panjang sangat penting.

T: Berapa peringkat tegangan tipikal untuk PT cor resin tegangan menengah?

J: Trafo potensial cor resin tegangan menengah umumnya dirancang untuk sistem dari 3,6 kV hingga 36 kV, yang bergantung pada desain switchgear. Tegangan keluaran sekunder biasanya distandarisasi pada 100 V atau 110 V, yaitu level tegangan antara fasa ke fasa, atau 100/√3 V atau 110/√3 V, yaitu level tegangan antara fasa ke netral, sesuai dengan standar IEC.

Tag Panas: Trafo Potensial Cor Resin Tegangan Menengah pada Pemasok Switchgear, Komponen Switchgear Tegangan Tinggi
