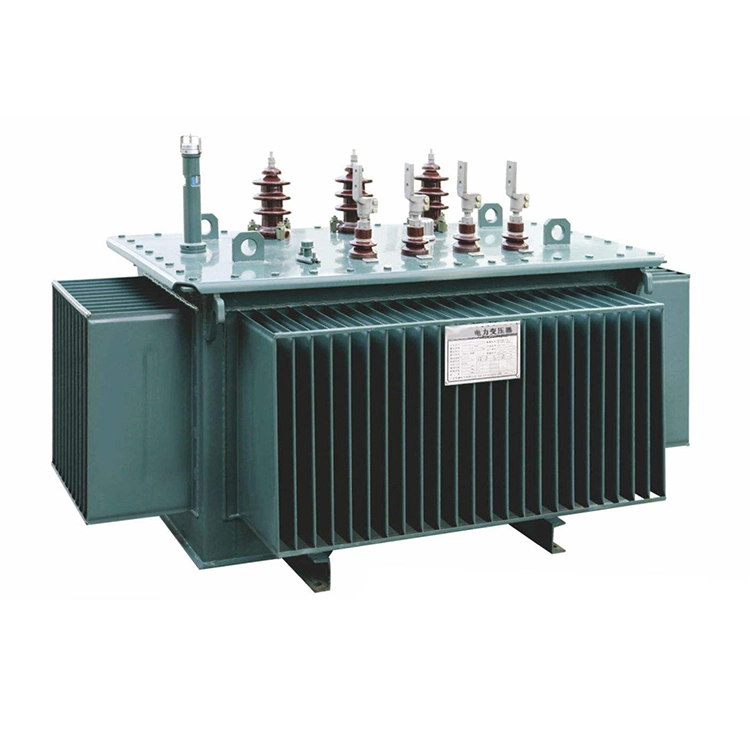

Transformator Terendam Minyak Paduan Amorf 800kva

Dengan 20 tahun pengalaman dalam produksi transformator, Wenzhou XiFa Electric Power Equipment Co., Ltd. adalah perusahaan yang mengkhususkan diri dalam penelitian dan pembuatan peralatan listrik. Kami fokus pada penyediaan solusi listrik yang efisien, andal, dan hemat energi. Untuk lebih memenuhi permintaan trafo kinerja luar biasa dari pelanggan domestik dan asing, Wenzhou XiFa Electric Power Equipment Co., Ltd. Meluncurkan trafo terendam minyak paduan amorf 800kva. Seluruh produk mematuhi standar manajemen mutu ISO dan telah lulus sertifikasi domestik dan internasional, melayani pasar domestik dan internasional.

mengirimkan permintaan

Deskripsi Produk

Trafo terendam minyak paduan amorf 800kva terbuat dari bahan hemat energi jenis baru. Bahan intinya‌ terbuat dari paduan amorf, memiliki permeabilitas magnetis yang tinggi dan kehilangan histeresis yang sangat rendah, yang secara signifikan dapat meningkatkan efisiensi energi tanpa beban dan mematuhi standar GB/T 20052 atau IEC 60076.‌ Dan metode pendinginannya‌ adalah dengan merendam oli.

Struktur tersegel dari transformator terendam minyak paduan amorf 800kva kondusif terhadap tahan lembab dan tahan korosi, cocok untuk gardu induk luar ruangan atau dalam ruangan, dengan ketinggian ≤1000m dan kenaikan suhu lingkungan ≤55K.

Keuntungan terbesar‌ dari transformator terendam minyak paduan amorf 800kva ini terletak pada kehilangan beban tanpa beban yang sangat rendah. Trafo ini berkekuatan sekitar 300–450W (dibandingkan dengan lembaran baja silikon yang berkekuatan sekitar 1000–1500W), yaitu 60 hingga 75% lebih rendah dibandingkan trafo lembaran baja silikon tradisional. Pada saat yang sama, ia memiliki tingkat kebisingan yang rendah (≤55 hingga 60 dB), kapasitas beban berlebih yang kuat, masa pakai yang lama, dan biasanya dapat digunakan selama 25 hingga 30 tahun. Namun, biayanya lebih tinggi (sekitar 20% hingga 40% lebih mahal dibandingkan trafo dengan spesifikasi yang sama dengan lembaran baja silikon).

Oleh karena itu, transformator terendam minyak paduan amorf 800kva cocok untuk skenario industri, komersial, atau distribusi listrik dengan persyaratan efisiensi energi yang tinggi.

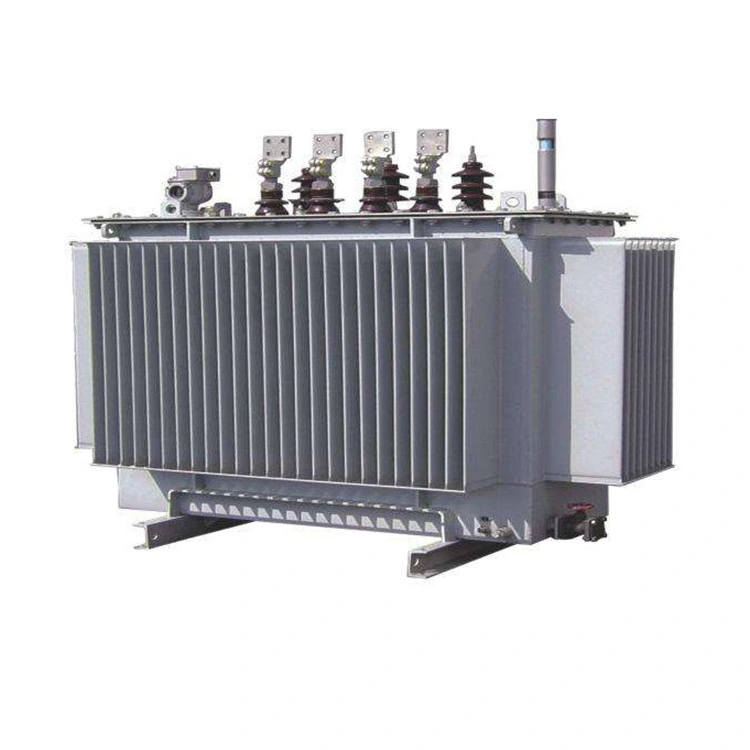

800kva Amorphous Alloy Oil Immersed Transformer

Parameter teknis:

Nama Produk	Transformator terendam minyak paduan amorf 800kva
Nilai Daya	800 kva
Tegangan Tinggi	6 6,3 10 10,5 11 luas persegi
H.V. Ketuk Rentang	±2×2,5%
Tegangan Rendah	0,4 meter persegi
Simbol Koneksi	Dyn11 / YNyn0
Impedansi Sirkuit Pendek	4,5%
Kerugian Eksitasi	380kw
Kerugian Berliku	7500kw
Tidak Ada Arus Beban	0,3%

T: Mengapa kehilangan beban tanpa beban pada transformator terendam minyak paduan amorf 800kva jauh lebih rendah dibandingkan transformator dengan kapasitas yang sama yang terbuat dari lembaran baja silikon?

J: Pertama, ketebalan strip paduan amorf hanya 20 hingga 30 µm, yang kira-kira sepersepuluh dari ketebalan lembaran baja silikon konvensional (230 hingga 350 µm). Berdasarkan hubungan kehilangan arus eddy sebanding dengan kuadrat ketebalan, kehilangan arus eddy pada inti 800 kVA berkurang secara signifikan. Pada saat yang sama, resistivitas paduan amorf sekitar 2,5 kali lebih tinggi dibandingkan lembaran baja silikon, yang semakin melemahkan kehilangan arus sirkulasi yang terjadi di antara lapisan ketika fluks magnet berubah.

Kedua, lingkaran histeresisnya sempit dan koersivitasnya rendah. Paduan amorf memiliki struktur amorf tanpa cacat batas butir, dan ketahanan terhadap pembalikan domain magnetik kecil. Koersivitasnya hanya 1/3 hingga 1/5 dari lembaran baja silikon. Hal ini secara signifikan mengurangi energi yang dibutuhkan untuk setiap siklus magnetisasi dan sangat mengurangi kehilangan histeresis.

Ketiga, desain kerapatan fluks magnet kerja yang relatif rendah. Untuk transformator terendam minyak paduan amorf 800kva, kerapatan fluks magnet terukur biasanya ditetapkan pada 1,35 hingga 1,45T, yang lebih rendah daripada lembaran baja silikon sebesar 1,65 hingga 1,75T. Karena kehilangan besi sebanding dengan kuadrat atau pangkat yang lebih tinggi dari kerapatan fluks magnet, pengurangan kerapatan fluks magnet yang tepat dapat menyebabkan penurunan yang signifikan dalam kehilangan satuan massa.

Berdasarkan mekanisme di atas, kerugian tanpa beban pada transformator terendam minyak paduan amorf 800kva umumnya hanya 30% hingga 40% dari kerugian transformator dengan kapasitas yang sama dengan lembaran baja silikon kelas S13 atau S14. Hal ini sangat cocok untuk skenario distribusi daya di mana peralatan sering kali berada dalam kondisi beban ringan atau siaga.
