Transformator Inti Paduan Amorf Terendam Minyak 33kv 2,5 Mva

Untuk memenuhi permintaan pengguna akan listrik berkualitas tinggi dan kehilangan listrik yang rendah, Wenzhou XiFa Electric Power Equipment Co., Ltd telah memproduksi dan memproduksi transformator inti paduan amorf terendam minyak 33kv 2,5 mva. Itu terbuat dari bahan paduan amorf yang hijau dan hemat energi. Ketika beroperasi dalam kondisi beban ringan atau tanpa beban dalam jangka waktu lama, penghematan biaya listrik tahunan cukup besar. Biasanya, biaya pembelian awal yang lebih tinggi dapat diperoleh kembali melalui penghematan listrik dalam waktu 3 hingga 5 tahun.

mengirimkan permintaan

Deskripsi Produk

Inti transformator inti paduan amorf terendam minyak 33kv 2,5 mva dibuat dengan belitan loop tertutup dari strip paduan amorf berbahan dasar besi. Struktur terintegrasi tanpa celah udara berlapis secara signifikan mengurangi histeresis dan kehilangan arus eddy. Dibandingkan dengan inti baja silikon tradisional, kehilangan beban tanpa beban jauh berkurang. Kolom inti dan kuk direkatkan dengan perekat kaca epoksi, menjadikan kekakuan keseluruhan lebih kuat dan secara efektif menekan getaran dan kebisingan pengoperasian.

Gulungan transformator inti paduan amorf terendam minyak 33kv 2,5 mva menggunakan konduktor tembaga dengan kemurnian tinggi dan dikombinasikan dengan proses pelapisan isolasi multilapis yang cocok untuk kondisi tegangan tinggi. Dikombinasikan dengan struktur belitan spiral dan interleaved yang lebih baik, sistem ini mendistribusikan medan listrik belitan secara merata, sehingga meningkatkan toleransi isolasi dan ketahanan terhadap deformasi. Sisi tegangan tinggi dari transformator inti paduan amorf terendam minyak 33kv 2,5 mva dilengkapi dengan roda gigi pengatur tegangan tanpa eksitasi ±2×2,5%, yang secara tepat dapat beradaptasi dengan persyaratan pengaturan fluktuasi tegangan jaringan.

Badan kotak dibentuk dengan pengelasan integral pelat baja bergelombang. Mengandalkan struktur pertukaran panas adaptif pada cangkang bergelombang, sistem ini dapat mencapai pendinginan sirkulasi alami minyak isolasi yang efisien tanpa memerlukan perangkat pembuangan panas eksternal, sehingga cocok untuk pengoperasian terus-menerus dalam jangka panjang. Transformator inti paduan amorf terendam minyak 33kv 2,5 mva diisi dengan minyak isolasi mineral ramah lingkungan sesuai dengan standar IEC 296, yang menggabungkan konduktivitas termal dan kinerja isolasi yang sangat baik, secara efektif mengisolasi komponen aktif internal dan menghindari risiko kerusakan isolasi.

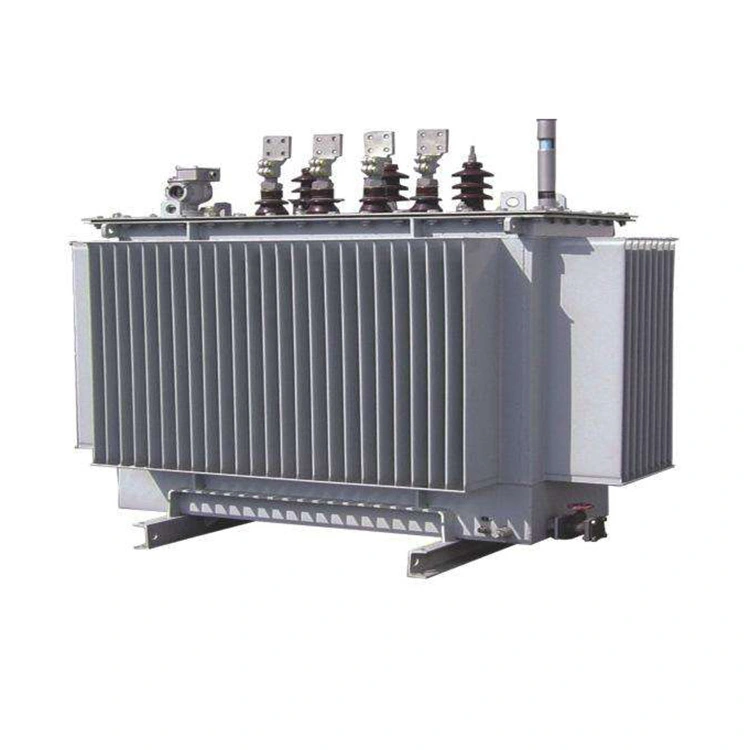

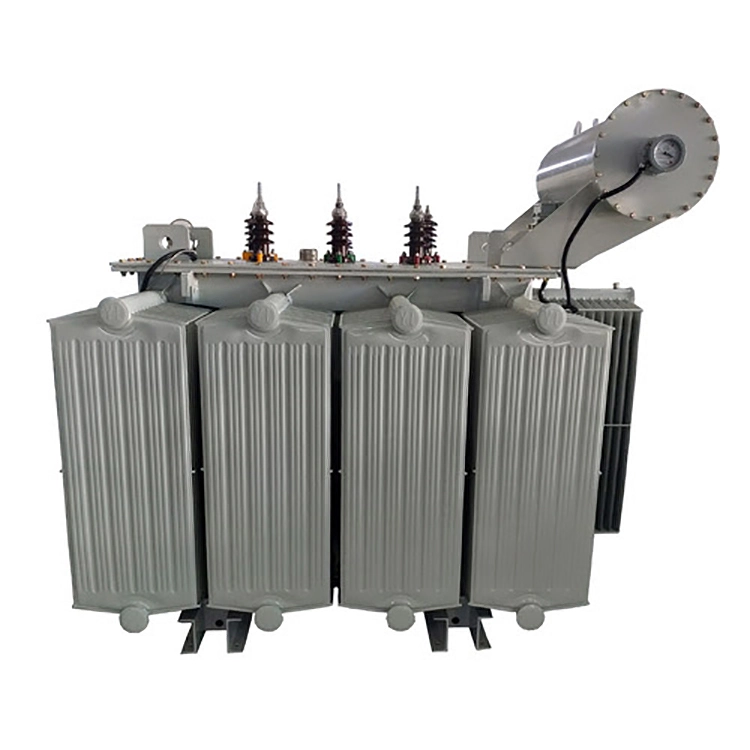

33kv 2 5 Mva Oil Immersed Amorphous Alloy Core Transformer

Parameter teknis:

Nama Produk	Trafo inti paduan amorf terendam minyak 33kv 2,5 mva
Frekuensi yang Dinilai	50 Hz / 60 Hz (dapat disesuaikan)
Tegangan Tinggi (HV)	33 persegi panjang
Rentang Ketuk HV	±2×2,5% atau ±5%
Tegangan Rendah (LV)	0,4 kV (400V); Kustom: 415V, 433V, 480V
Grup Koneksi	Dyn11 (standar); Yyn0 opsional
Tipe Pendingin	ONAN
Kelas Isolasi	Kelas A
Tingkat Isolasi	HV: LI170AC70 / LV: LI10AC3
P0	≤ 1080W
Pk@75℃	≤ 16800W
Impedansi Hubungan Pendek	6,5% ; Opsional: 6% / 7% / 8%
Tanpa beban Saat ini	≤ 0,45%

Fitur Utama:

1. Sangat hemat energi: Memanfaatkan inti paduan amorf, kehilangan beban tanpa beban berkurang sekitar 70% hingga 80% dibandingkan dengan transformator lembaran baja silikon tipe S9/S11 tradisional. Trafo inti paduan amorf terendam minyak 33kv 2,5 mva sangat cocok untuk pengoperasian jangka panjang di jaringan listrik pedesaan dan industri di mana beban tidak selalu pada kapasitas penuh.

2. Tersegel sepenuhnya, bebas perawatan: Tangki oli mengadopsi struktur yang tersegel sepenuhnya untuk mencegah oli bersentuhan dengan udara, sehingga oli insulasi tidak menjadi lembap dan menua. Transformator inti paduan amorf terendam oli 33kv 2,5 mva dapat mencapai masa pakai bebas perawatan selama 50 tahun dan cocok untuk lingkungan luar ruangan yang keras.

3. Keandalan tinggi: Gulungan tegangan rendah dililit dengan kertas tembaga, sedangkan belitan tegangan tinggi dililit dengan kawat tembaga. Dengan ketahanan hubung singkat yang kuat dan ketahanan terhadap sambaran petir, strukturnya kompak,
