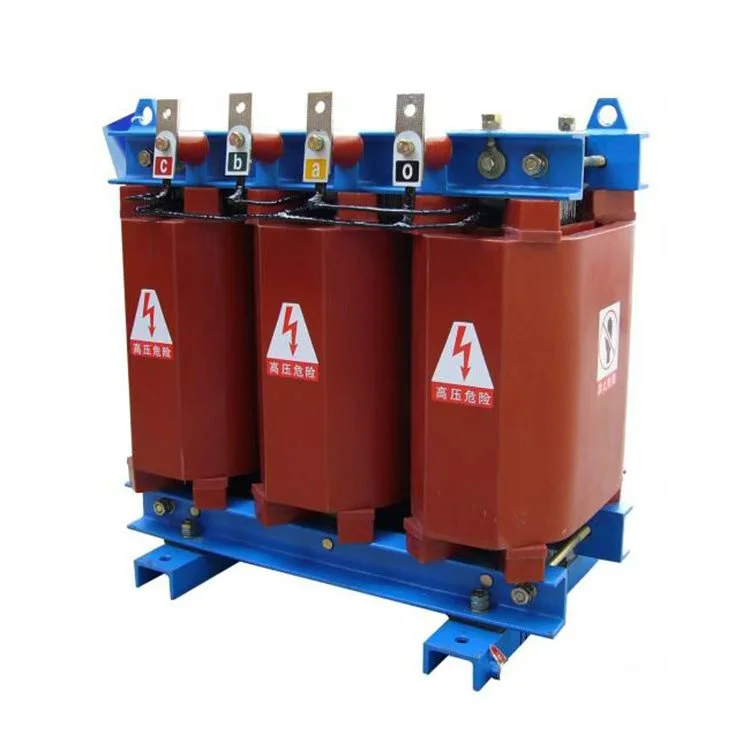

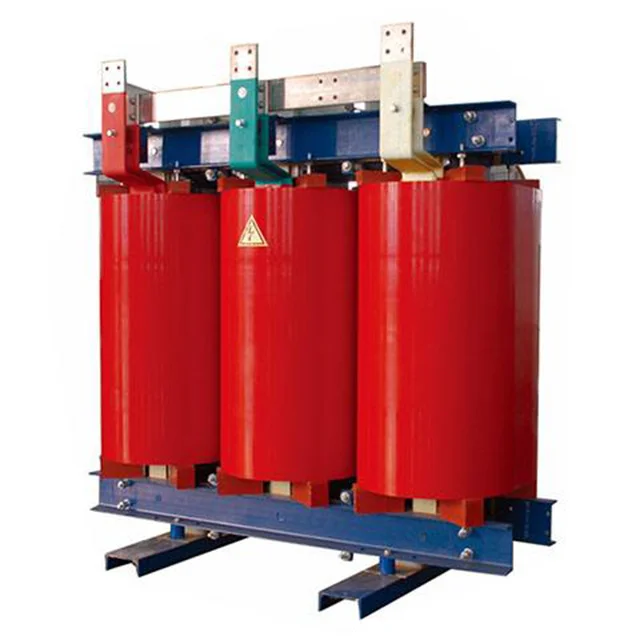

Trafo Distribusi Nltc Tipe Kering 500kva 11kv

Dengan latar belakang meningkatnya permintaan listrik global, trafo distribusi nltc tipe kering 500kva 11kv banyak digunakan di berbagai bidang seperti jaringan listrik pedesaan, industri, perdagangan, energi baru, dan fasilitas umum. Keandalannya yang tinggi telah divalidasi melalui pengoperasian di lebih dari 50 negara dan wilayah di seluruh dunia. Mereka telah dijual ke berbagai negara dan wilayah termasuk Tanzania, Zimbabwe, Ghana, Afrika Selatan, Kenya, Zambia, dan lainnya.

Karakteristik Struktural transformator distribusi nltc tipe kering 500kva 11kv:

Kumparan: Kumparan dililit dengan konduktor tembaga, baik lilitan kawat atau lilitan foil, diperkuat dengan fiberglass, dan dicetak seluruhnya dengan resin epoksi tanpa bahan pengisi menggunakan proses pengeringan vakum dan degassing. Hal ini menghasilkan kekuatan mekanik yang tinggi, kemampuan menahan hubung singkat yang kuat, dan ketahanan impuls yang sangat baik.

Gulungan Tegangan Tinggi: Terminal awal dan akhir, serta kabel sadapan perantara, tertanam dengan mur tembaga. Struktur ini memberikan kekakuan yang baik, memudahkan penggantian ketukan, dan memastikan penampilan yang rapi dan estetis.

Inti: Inti dirakit menggunakan lembaran baja silikon canai dingin berorientasi butiran berkualitas tinggi dengan sambungan putaran multi langkah yang disatukan sepenuhnya pada 45 derajat. Permukaan trafo distribusi nltc tipe kering 500kva 11kv dilapisi dengan lapisan resin isolasi, memberikan ketahanan terhadap kelembaban, pencegahan karat, dan pengurangan kebisingan.

Sistem Penjepit: Komponen elastis digunakan di antara inti, perlengkapan penjepit, dan kumparan untuk menjaga kumparan tetap berada dalam tekanan konstan, sehingga mengurangi tingkat kebisingan.

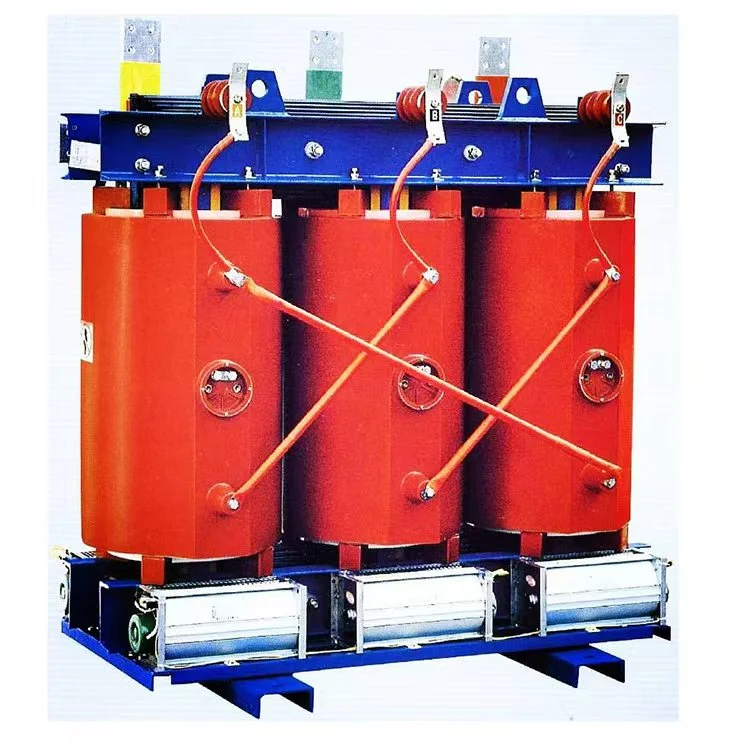

Desain Pendinginan: Trafo distribusi nltc tipe kering 500kva 11kv dirancang untuk pendinginan alami (AN). Saluran ventilasi memanjang dibentuk sebelumnya di dalam dinding kumparan dari belitan tegangan tinggi dan tegangan rendah yang dicetak penuh. Kipas pendingin peralatan AF pendingin udara paksa dapat dipasang sebagai opsi. Dengan pendinginan udara paksa, kapasitas keluaran terukur dapat ditingkatkan sebesar 50%.40% untuk peringkat 500kVA dan di bawahnya.

Pemantauan Suhu: Trafo distribusi nltc tipe kering 500kva 11kv dilengkapi dengan pengontrol suhu seri BWDK. Sensor resistansi platinum Pt100 ditempatkan di lubang yang sudah tertanam di bagian atas kumparan tegangan rendah untuk memantau kenaikan suhu belitan. Pengontrol secara otomatis memulai atau menghentikan kipas pendingin dan menyediakan fungsi seperti alarm kesalahan, alarm suhu berlebih, dan trip suhu berlebih. Fitur-fitur ini menawarkan perlindungan kelebihan beban yang andal untuk trafo tipe kering, sehingga meningkatkan keselamatan operasionalnya.

Parameter Produk:

Peralatan Produksi

Produk Setengah Jadi

Kandang Perlindungan IP21

Inti Transformator

Gulungan Transformator

Pusat Tes

Bengkel Berliku
