Transformator Daya Terendam Minyak 33kv 35kv 2000 Kva

Wenzhou XiFa Electrical Power Equipment Co., Ltd memproduksi dan memasok transformator daya terendam minyak 33kv 35kv 2000 kva dengan pengiriman cepat dan untuk proyek utilitas. WenZhou XiFa akan memeriksa spesifikasi teknis dari pengguna terminal, di mana trafo terendam minyak 2000 kva akan dirancang dan diproduksi untuk menahan beban industri yang berat, fluktuasi tegangan, dan lingkungan luar ruangan yang keras, seperti suhu tinggi 50℃, badai pasir, panas lembab, dan ketinggian. Sebelum setiap transformator daya terendam minyak 33kv 35kv 2000 kva dikirimkan, uji pabrik akan dijalankan dan dokumentasi siap ekspor akan dikirim ke kontraktor EPC.

mengirimkan permintaan

Deskripsi Produk

Trafo daya terendam oli 33kv 35kv 2000 kva adalah peralatan listrik yang inti dan belitannya terendam seluruhnya dalam minyak isolasi. Oli memiliki berbagai tujuan, termasuk isolasi listrik, pembuangan panas, dan perlindungan komponen. Prinsip operasinya didasarkan pada induksi elektromagnetik. Ketika arus bolak-balik diterapkan pada belitan primer, fluks magnet bolak-balik dihasilkan di dalam inti. Perubahan medan magnet ini menginduksi tegangan pada belitan sekunder. Ini memungkinkan transfer dan konversi energi listrik.

Minyak isolasi memainkan peran penting dalam proses ini. Ini mengisolasi komponen berenergi secara elektrik sekaligus menghilangkan panas yang dihasilkan selama pengoperasian. Berkat karakteristik ini, transformator daya terendam minyak A 33kv 35kv 2000 kva banyak digunakan di pembangkit listrik, gardu induk, jaringan distribusi industri, dan aplikasi lain yang memerlukan transmisi daya tegangan tinggi dan kapasitas tinggi yang andal.

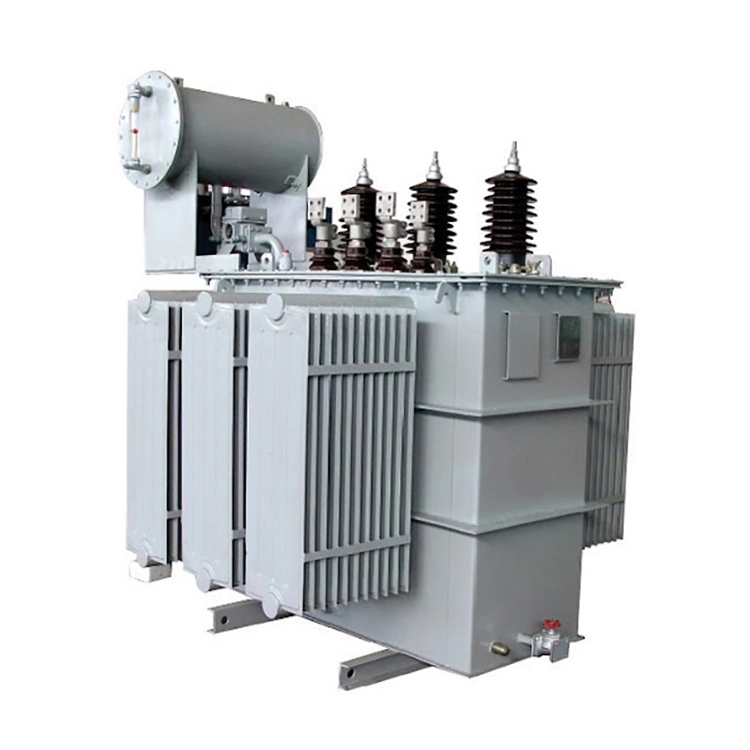

33kv 35kv 2000 Kva Oil Immersed Power Transformer

Spesifikasi Teknis:

Nama Produk		Trafo daya terendam minyak 33kv 35kv 2000 kva
Nilai Daya		2000 kVA
Tegangan Nilai HV		33kV 35kV
Tegangan Nilai LV		400/230V
Grup Vektor		Dyn11
Ketuk Pengubah	Jenis	OCTC atau OLTC
	Rentang Tegangan HV	±2×2,5%; ±3×2,5%
Efisiensi pada beban penuh		≥ 99%
Impedansi		6,5% dengan toleransi 10%.
Jenis Layanan		Tugas Berkelanjutan
Pemasangan		Dipasang di Tanah Luar Ruangan

Struktur dan Prinsip Operasi:

Trafo daya terendam oli 33kv 35kv 2000 kva terdiri dari beberapa komponen utama, yang mana trafo tersebut meliputi inti magnet, belitan, tangki oli, konservator, bushing, tap changer, dan relai gas.

Berdasarkan desain struktural, trafo daya terendam oli 33kv 35kv 2000 kva umumnya dibagi menjadi dua kategori. Yang pertama adalah trafo tipe inti, yang belitannya mengelilingi inti magnet. Desain ini adalah yang paling umum digunakan dalam sistem tenaga modern. Yang kedua adalah transformator tipe cangkang, dimana inti magnetik mengelilingi belitan dan biasanya digunakan dalam aplikasi khusus.

Setiap komponen diterapkan fungsi penting. Tangki minyak menyimpan minyak isolasi dan akan memberikan kinerja penyegelan yang sangat baik. Konservator tidak hanya mengakomodasi perubahan volume minyak yang disebabkan oleh variasi suhu, namun juga membantu menjaga tingkat minyak tetap stabil. Bushing memungkinkan konduktor listrik melewati selungkup transformator daya berendam minyak 33kv 35kv 2000 kva sambil menjaga insulasi yang aman antara konduktor berenergi dan bagian logam yang diarde.

Fungsi isolasi dan pendinginan minyak transformator dicapai melalui sifat fisiknya. Kekuatan dielektriknya yang tinggi memberikan isolasi listrik yang efektif antara komponen aktif. Pada saat yang sama, viskositasnya yang rendah memungkinkan sirkulasi yang lancar ke seluruh transformator yang terendam oli, sehingga memungkinkan perpindahan panas yang efisien. Selama pengoperasian, oli mengalir di sekitar belitan dan inti, untuk menyerap panas dan membawanya ke radiator. Selain itu, panas kemudian dilepaskan ke lingkungan sekitar melalui pendinginan udara alami atau sistem pendingin yang ditingkatkan bila diperlukan.
