Trafo Tipe Kering 2500 KVA 11 hingga 0,4 KV

Di Wenzhou Xifa Electrical Equipment Co., Ltd., kami memproduksi solusi daya berkinerja tinggi untuk aplikasi industri dan komersial. Trafo tipe kering 2500 kVA 11 hingga 0,4 kV kami dirancang untuk menurunkan transmisi tegangan tinggi (11 kV) menjadi daya tegangan rendah 0,4 kV yang aman dan dapat digunakan dengan efisiensi dan keandalan luar biasa. Baik Anda memerlukan belitan aluminium yang hemat biaya atau belitan tembaga dengan konduktivitas tinggi, kami menyesuaikan setiap trafo untuk memenuhi persyaratan kerugian spesifik dan kondisi pengoperasian Anda.
Berkat proses produksi kami yang terampil dan optimal, kami dapat mempersingkat waktu pengiriman menjadi hanya 2 atau 3 minggu. Untuk pengemasan, kami menggunakan kotak kayu kelas ekspor profesional. Ketentuan perdagangan yang kami terima antara lain FOB, CIF, CFR, EXW, dan lain-lain

mengirimkan permintaan

Deskripsi Produk

Trafo tipe kering 2500 kVA 11 hingga 0,4 kV terutama terdiri dari komponen berikut: inti trafo, belitan trafo, isolasi trafo, konduktor trafo, perangkat pendingin trafo, dan alat pengukur suhu.

gulungan

Kumparan transformator tipe kering 2500 kVA 11 hingga 0,4 kV digulung pada mesin penggulungan presisi tinggi. Belitan tegangan rendah mengadopsi konstruksi belitan foil. Untuk trafo berkapasitas lebih besar, saluran ventilasi disediakan. Setelah penggulungan, pengeringan vakum dilakukan. Proses pengecoran dan pemadatan dilakukan secara ketat sesuai dengan standar proses, memastikan tidak ada gelembung atau rongga di dalam kumparan, sehingga trafo dapat mencapai pengoperasian yang optimal.

Inti

Inti dari rangkaian trafo tipe kering 2500 kVA 11 hingga 0,4 kV ini terbuat dari lembaran baja silikon canai dingin berorientasi butiran berkualitas tinggi dan berpermeabilitas tinggi. Garis pemotongan lembaran baja silikon canggih dan teknik penumpukan inti putaran 45° yang sepenuhnya disatukan diadopsi. Tungkai inti diikat dengan pita serat kaca searah Kelas F, dan struktur baru pelat tarik tanpa membuat lubang pada kuk inti digunakan untuk pemasangan. Permukaan inti dilapisi dengan resin epoksi, yang mengurangi pengaruh fluks bocor, secara efektif mengoptimalkan distribusi sirkuit magnetik, dan mengurangi kebisingan inti, tanpa kehilangan beban, dan arus tanpa beban. Hal ini secara signifikan meningkatkan kualitas tampilan trafo distribusi.

Gulungan Tegangan Tinggi

Gulungan tegangan tinggi transformator tipe kering 2500 kVA 11 hingga 0,4 kV mengadopsi struktur lapisan tersegmentasi, yang sangat mengurangi tegangan antar lapisan belitan. Ini dibentuk oleh resin epoksi cor vakum dengan pengisi, sehingga mengurangi tingkat pelepasan sebagian internal belitan dan meningkatkan kinerja listrik kumparan. Insulasi antar lapisan belitan menggunakan kain prepreg resin epoksi DMD, yang meningkatkan kekuatan menahan tegangan. Permukaan belitan diisi dengan kain jaring fiberglass, sehingga meningkatkan ketangguhan tumbukan kumparan, meningkatkan kemampuan transformator distribusi untuk menahan arus pendek. Kumparan tidak pernah mengering atau retak.

Gulungan Tegangan Rendah:

Gulungan tegangan rendah menggunakan konstruksi foil. Saluran pendingin radial digunakan dalam koil untuk meningkatkan kemampuan pembuangan panas. Insulasi antar lapisan belitan tegangan rendah trafo tipe kering 2500 kVA 11 hingga 0,4 kV menggunakan kain prepreg resin epoksi DMD. Ujung-ujungnya disegel dan dituang dengan resin epoksi, menghasilkan pembentukan yang diawetkan secara integral.

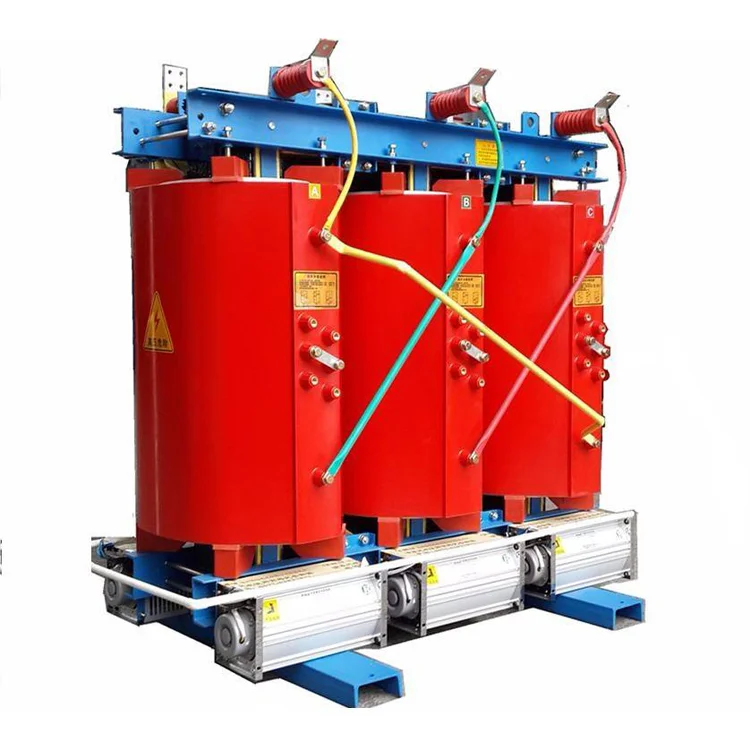

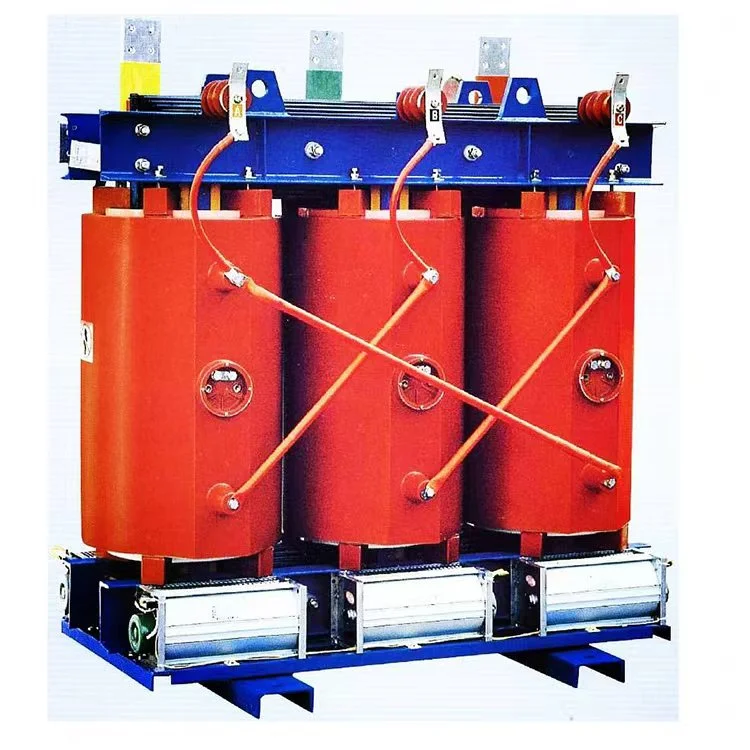

2500 Kva 11 To 0 4 Kv Dry Type Transformer

Parameter Produk:

Nama	Trafo tipe kering 2500 kVA 11 hingga 0,4 kV
Kapasitas Terukur	2500kva
Tegangan primer	11KV
Tegangan sekunder	0,4/0,415 kV
Bahan isolasi	Resin cor
Grup Vektor	Dyn11 Yyn0
Kerugian Tanpa Beban (P0)	Berdasarkan kebutuhan pelanggan
Kehilangan Beban (Pk) @ 120°C	Berdasarkan kebutuhan pelanggan
Tegangan Impedansi (Uk)	6%
Kelas Isolasi	KELAS F atau H
Metode pendinginan	ONAF ONAF
