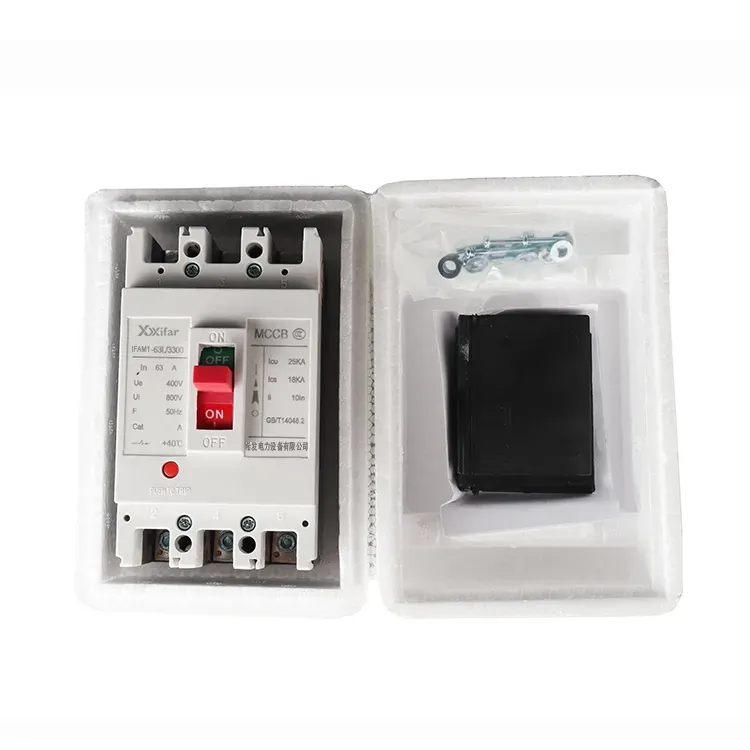

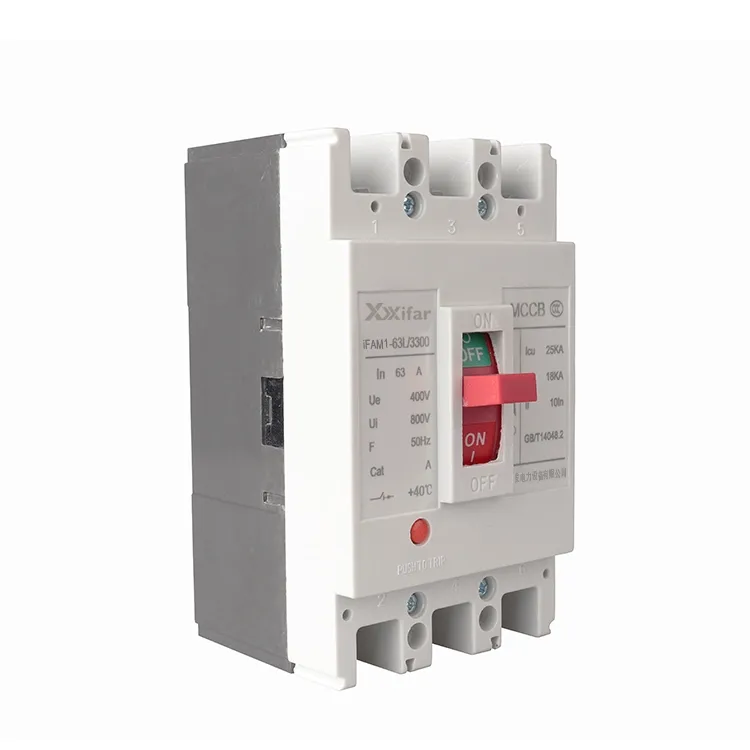

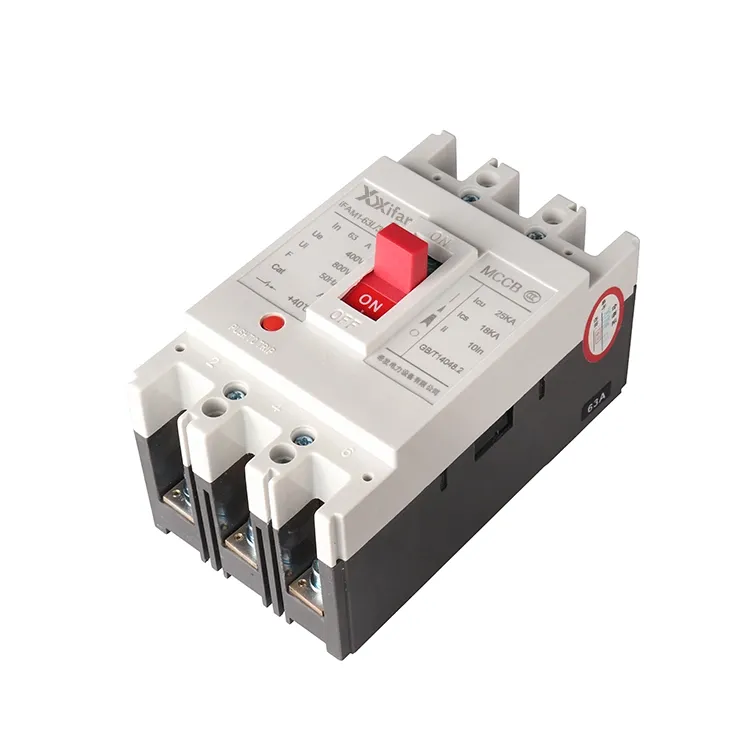

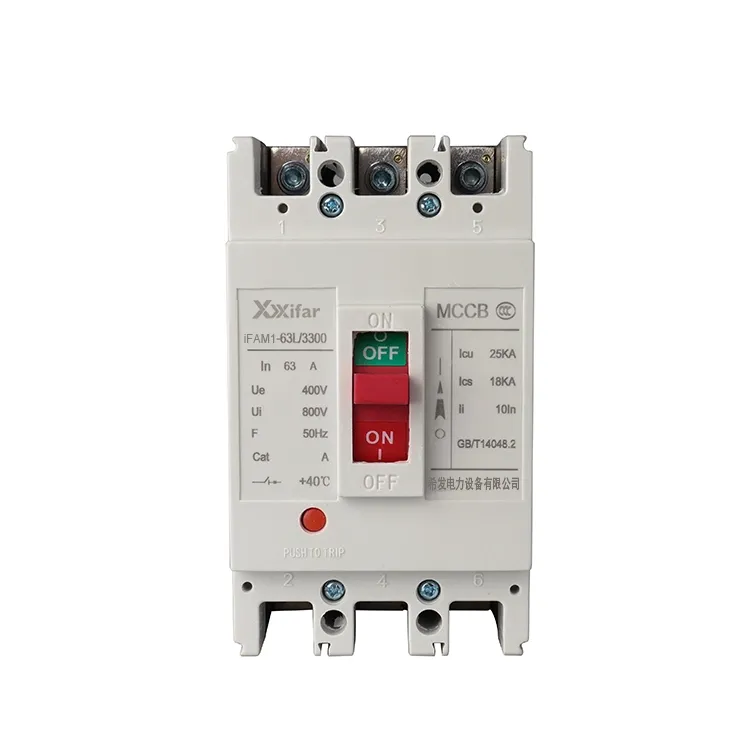

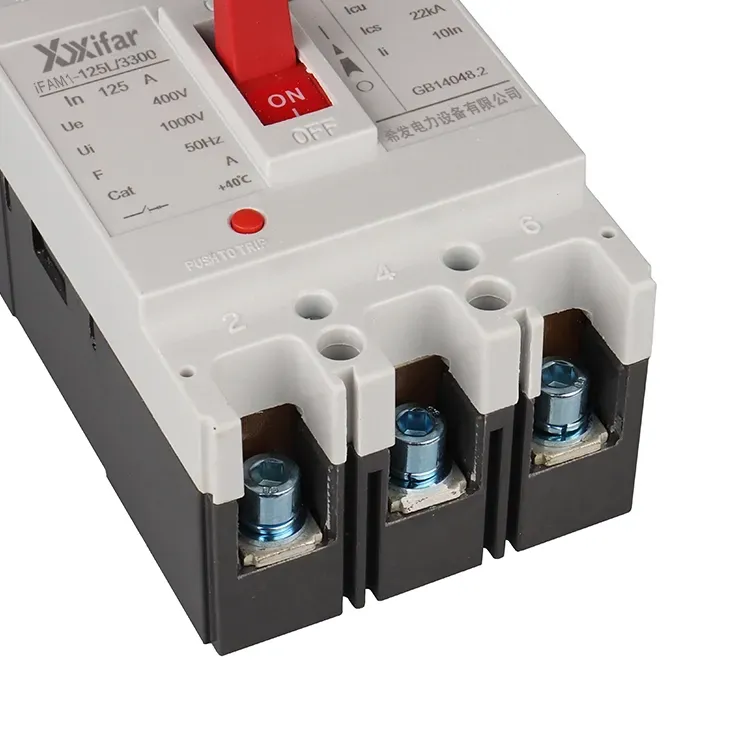

Pemutus Sirkuit Kotak Cetakan 63a 3p

Prinsip Pengoperasian pemutus sirkuit kotak cetakan 63a 3p

(1) Penginderaan dan gangguan saat ini

Di dalam pemutus sirkuit kotak cetakan 63a 3p, elemen penginderaan memantau arus yang mengalir melalui sirkuit. Ketika arus naik melebihi tingkat yang telah ditentukan, hal ini menghasilkan gaya magnet yang menggerakkan mekanisme tripping. Hal ini menyebabkan kontak terbuka dengan cepat dan memutus sirkuit, berdasarkan prinsip aksi elektromagnetik.

(2) Perlindungan termal

Dalam kondisi kelebihan beban, elemen termal dari pemutus sirkuit kotak cetakan 63a 3p memanas. Strip bimetal tertekuk ketika suhu meningkat, yang pada gilirannya melepaskan mekanisme trip dan memutus sirkuit utama. Hal ini mencegah panas berlebih dan mengurangi risiko kebakaran akibat arus berlebih yang berkepanjangan.

(3) Di bawah tegangan dan shunt tersandung

Ketika tegangan suplai turun di bawah level tertentu, armature pada pelepasan tegangan di bawah turun, memicu mekanisme trip dan membuka sirkuit. Selain itu, ketika perangkat trip shunt diberi energi, jangkarnya akan menarik masuk dan juga mengaktifkan mekanisme tripping yang sama, memutus sirkuit utama.

Fungsi Utama pemutus sirkuit kotak cetakan 63a 3p

(1) Perlindungan hubung singkat

Jika terjadi korsleting, arus meningkat tajam hingga nilai yang sangat tinggi. Pemutus sirkuit kotak cetakan 63a 3p merespons hampir secara instan, yang membuka sirkuit untuk melindungi peralatan dari tekanan listrik yang parah.

(2) Perlindungan kelebihan beban

Jika arus beban melebihi nilai pengenal untuk jangka waktu tertentu, pemutus sirkuit kotak cetakan 63a 3p akan trip secara otomatis. Ini membantu mencegah panas berlebih dan kerusakan pada kabel dan peralatan yang terhubung.

(3) Pemutusan otomatis

Setiap kali terjadi kesalahan, pemutus sirkuit kotak cetakan 63a 3p dapat memutus catu daya tanpa intervensi manual. Terlebih lagi, Fungsi ini memainkan peran penting dalam menjaga peralatan dan personel dalam sistem kelistrikan.

Pemutus sirkuit kotak cetakan 63a 3p Parameter:

Perbedaan antara pemutus sirkuit cetakan 63a 3p dan pemutus sirkuit miniatur

1. Kapasitas pemutusan arus pendek:

Ada perbedaan yang jelas dalam kemampuan interupsi kesalahan. Pemutus sirkuit kotak cetakan 63a 3p biasanya menawarkan kapasitas pemutusan akhir sekitar 36kA hingga 120kA pada 400V, sedangkan pemutus sirkuit miniatur 63a 3p biasanya memiliki nilai dalam kisaran 6kA hingga 10kA.

2. Penyesuaian karakteristik perlindungan:

Dengan MCCB 63a 3p, perlindungan kelebihan beban dan korsleting dapat diatur secara independen, dan nilai trip dapat disesuaikan secara manual. Unit trip elektronik bahkan dapat memberikan perlindungan multistage. Sebaliknya, MCB 63a 3p memiliki karakteristik proteksi tetap, yaitu menggunakan kombinasi mekanisme termal-magnetik dengan kurva standar B, C, atau D yang tidak dapat disesuaikan.

3. Instalasi dan kekuatan mekanik:

Pemutus sirkuit kotak cetakan 63a 3p umumnya dipasang menggunakan baut untuk memastikan sambungan yang lebih aman. Hal ini membuatnya cocok untuk aplikasi arus tinggi dan lingkungan yang bergetar. MCB 63a 3p, sebaliknya, dirancang untuk pemasangan cepat pada rel DIN standar 35mm, yang nyaman tetapi kurang memberikan ketahanan mekanis.

4. Aplikasi umum:

MCCB 63a 3p banyak digunakan dalam sistem distribusi tenaga industri, proteksi motor, dan sirkuit pengumpan pada tingkat sekunder atau tersier. Namun, MCB 63A 3P terutama ditujukan untuk sirkuit distribusi akhir, seperti penerangan dan stopkontak di instalasi perumahan atau komersial.
