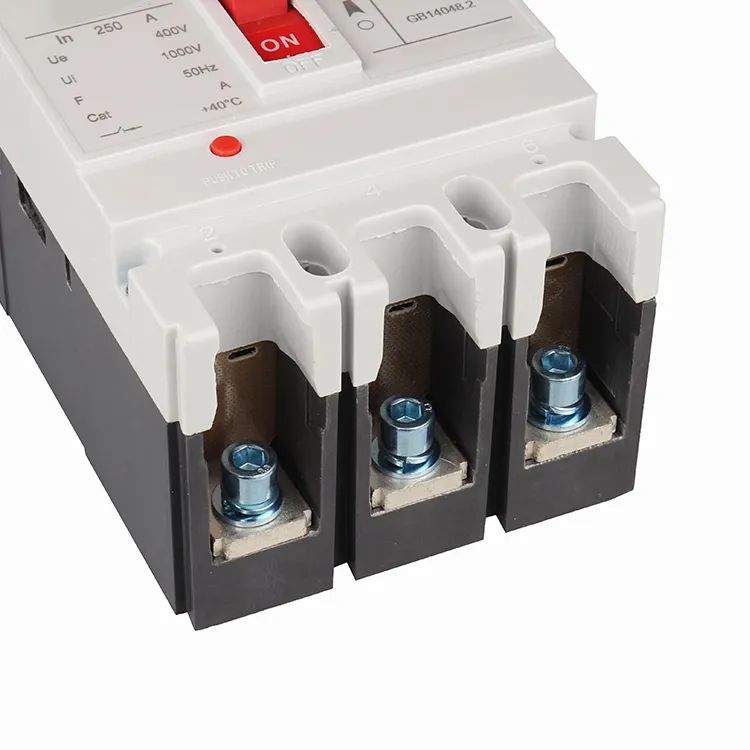

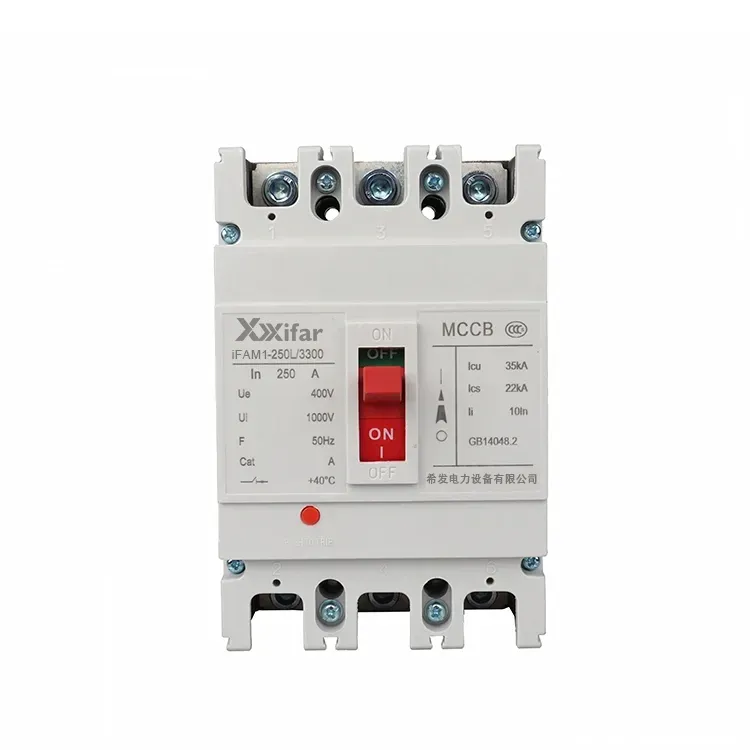

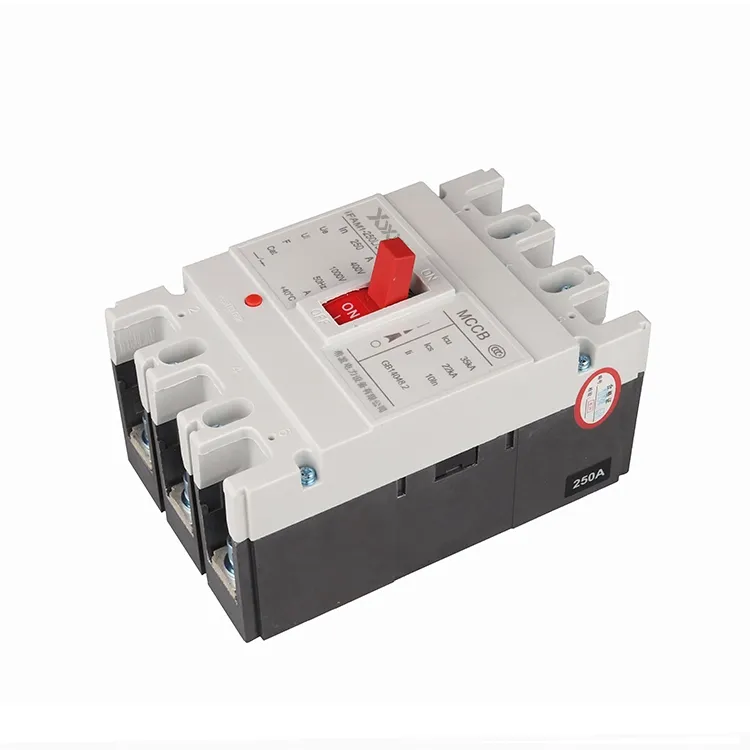

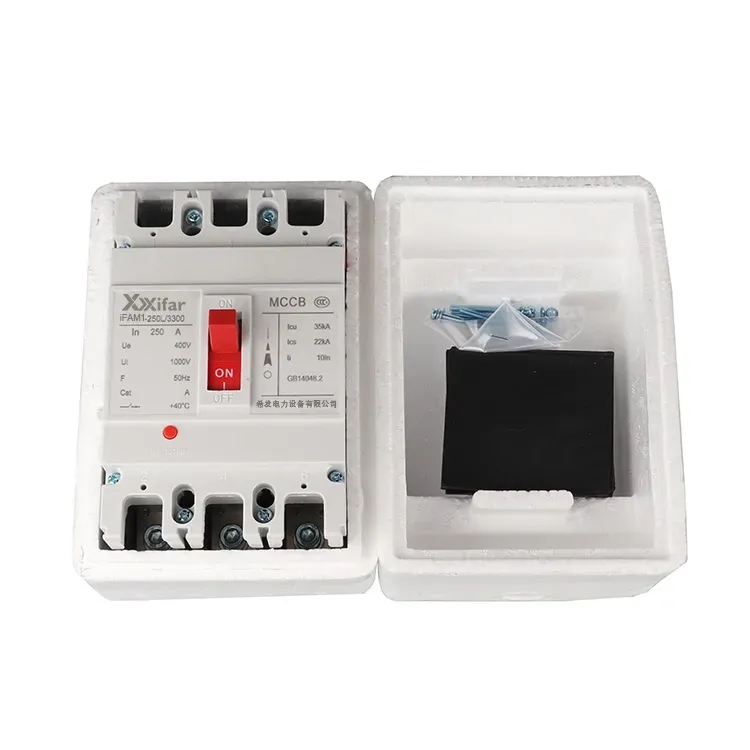

Pemutus Arus Mccb 250a 2p Tipe Tetap

Untuk memberikan pengalaman pengguna yang lebih baik kepada klien luar negeri, Wenzhou XiFa Electric Power Equipment Co., Ltd dapat memproduksi dan memasok mccbs peringkat standar, seperti pemutus sirkuit mccb tipe tetap 250a 2p, dalam waktu 7 hari. Sementara itu, Wenzhou XiFa Electric Power Equipment Co., Ltd sebagai layanan pendukung dalam jumlah kecil dan berbagai model. Dukungan teknis akan memberikan umpan balik kepada klien dalam waktu 24 jam, seperti seleksi dan skema distribusi tenaga listrik, khususnya, kepada klien teknik dan klien luar negeri.

mengirimkan permintaan

Deskripsi Produk

Saat memilih pemutus sirkuit mccb MCCB, seperti pemutus sirkuit mccb tipe tetap 250a 2p, penting untuk mendasarkan keputusan pada persyaratan spesifik aplikasi. Poin-poin berikut memberikan panduan praktis untuk memilih MCCB yang tepat:

1. Tentukan arus pengenal pemutus arus mccb tipe tetap 2p

Ini adalah parameter utama. Ini mewakili arus yang dapat disalurkan oleh pemutus sirkuit mccb tipe tetap 2p secara terus menerus saat berfungsi. Peringkat yang dipilih harus sama dengan atau sedikit lebih tinggi dari arus beban maksimum yang diharapkan dari sirkuit yang dilindungi, sekaligus juga mempertimbangkan suhu lingkungan, karena semakin tinggi suhu lingkungan maka semakin rendah daya dukung arus.

2. Periksa kapasitas pemutusan pemutus arus mccb tipe tetap 250a 2p

Kapasitas pemutusan pemutus sirkuit mccb tipe tetap 250a 2p harus lebih besar atau setidaknya sama dengan arus hubung singkat prospektif pada titik pemasangan. Nilai ini biasanya diperkirakan berdasarkan faktor-faktor seperti kapasitas transformator dan impedansi sistem. Tujuannya adalah untuk memastikan pemutus sirkuit mccb tipe tetap 250a 2p dapat memutus arus gangguan setinggi mungkin dengan lancar.

3. Pilih jumlah kutub dan konfigurasi kabel ke pemutus sirkuit mccb tipe tetap 250a

Pilih jumlah tiang yang sesuai, misalnya dua tiang, tiga tiang, atau empat tiang. Hal ini bergantung pada apakah sistem tersebut merupakan kabel satu fasa, kabel tiga fasa tiga, atau kabel tiga fasa empat. Penting juga untuk memastikan apakah sambungan jalur yang dimaksudkan sesuai dengan desain produk.

4. Tentukan unit trip dan karakteristik perlindungan pada pemutus sirkuit berkekuatan 250A

Pilih unit trip magnetik termal atau elektronik ke tipe tetap pemutus sirkuit mccb 250a 2p berdasarkan jenis beban. Misalnya, sirkuit motor mungkin memerlukan karakteristik trip yang dapat menahan arus masuk yang tinggi selama penyalaan. Kurva trip, seperti tipe B, C, atau D harus disesuaikan dengan profil beban.

5. Pertimbangkan kategori pemanfaatan dan kondisi pemasangan

Kategori pemanfaatan, seperti kategori A atau B, memengaruhi selektivitas terhadap pemutus arus casing cetakan mccb 250a 2p dalam kondisi hubung singkat. Faktor lingkungan, termasuk suhu, kelembapan, ketinggian, dan orientasi pemasangan, dapat memengaruhi kinerja pemutus arus casing cetakan mccb tipe tetap 250a 2p dan harus diverifikasi berdasarkan `spesifikasi` dari pabrikan.

6. Evaluasi aksesoris dan fungsi bantu

Bergantung pada kebutuhan pemantauan dan kontrol, komponen tambahan seperti unit trip shunt, pelepas tegangan rendah, kontak bantu, dan kontak alarm dapat dipilih pada pemutus sirkuit casing cetakan mccb 250a 2p. Aksesori ini dapat memperluas fungsi MCCB, seperti trip jarak jauh, indikasi status, dan integrasi sistem.

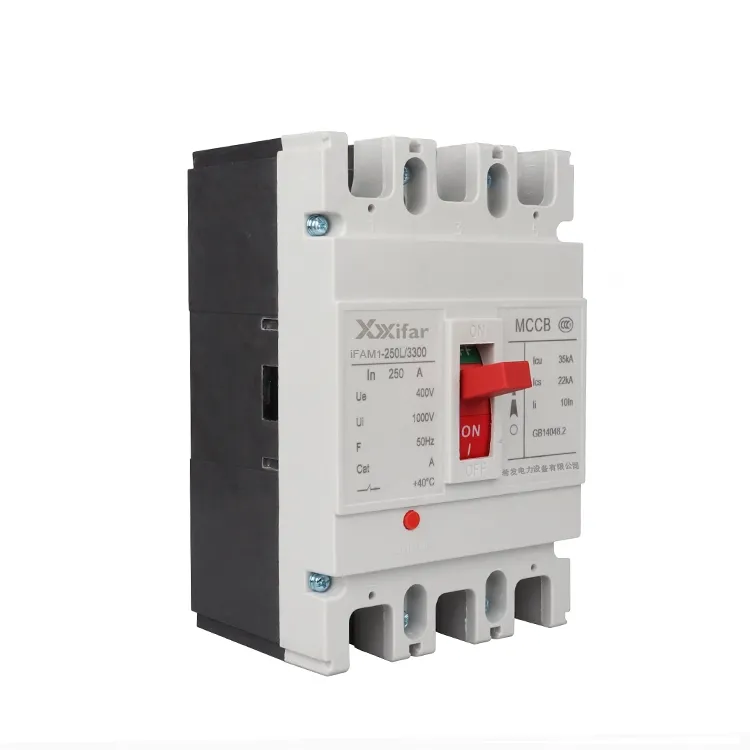

250a 2p Mccb Circuit Breaker Fixed Type

Parameter tipe tetap pemutus sirkuit mccb 250a 2p:

Nilai Bingkai Saat Ini	250
Dinilai Bekerja Saat Ini	100A; 125A; 160A; 200A; 225A; 250A
Jumlah Polandia	2 fasa, 2P, 2 kutub
Frekuensi	50Hz atau 60Hz
Nilai Tegangan Kerja	415V; 690V; 800V; 1000V
Tegangan Isolasi Terukur	800V; 1000V; 1500V
Kapasitas Pemutusan Hubungan Pendek Servis	35kA 50kA 65kA
Kehidupan Pelayanan Mekanik	20.000 kali
Kehidupan Pelayanan Listrik	3000 kali
Jarak busur	≤50mm

Size

Modus Produk	Tiang	Dimensi
Modus Produk	Tiang	L	L1	L2	W	W1	W2	H	H1
M1-63L	2	136	85	117	55	14	25	89	65
	3	136	85	117	78	14	25	89	65
	4	136	86	117	102	14	25	89	65
M1-63M	3	136	85	117	78	14	25	98	74
M1-63M	4	136	86	117	102	14	25	98	74
M1-125L	2	150	88.5	133.5	63	18	30.5	88.5	62
	3	150	88.5	133.5	92	18	30.5	88.5	62
	4	150	88.5	133.5	122	18	30.5	88.5	62
M1-125M	3	150	88.5	133.5	92	17	30.5	105	79
M1-125M	4	150	88.5	133.5	122	17	30.5	105	79
M1-250L	2	165	102	144	74	23	35.5	110	81
	3	165	102	144	107	23	35.5	110	81
	4	165	102	144	142	23	35.5	110	81
M1-250M	3	165	102	144	107	23	35.5	126	99
M1-250M	4	165	102	144	142	23	35.5	126	99
M1-400	3	257	174	225	150	30	48	153	98
M1-400	4	257	174	225	198	30	48	153	98
M1-630	3	270	185	237	180	44	58	160	104
M1-630	4	270	185	237	240	44	58	160	104
M1-800	3	280	205	243	210	46	70.5	155	110
M1-800	4	280	205	243	280	46	70.5	155	110
M1-1250	3	470	265	330	210	46	70	191	137
M1-1250	4	470	265	330	280	46	70	191	137
M1-1600	3	470	265	330	280	46	70	191	137
