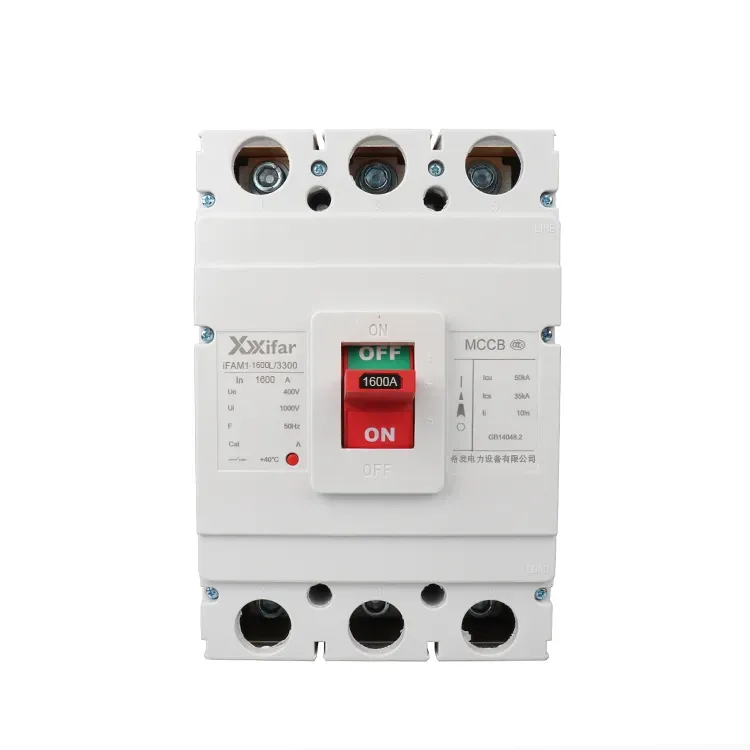

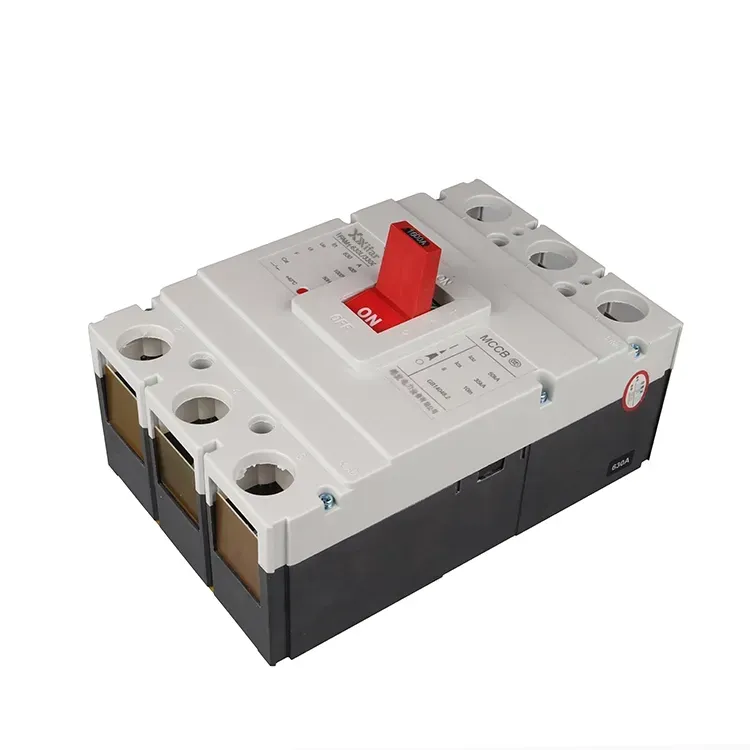

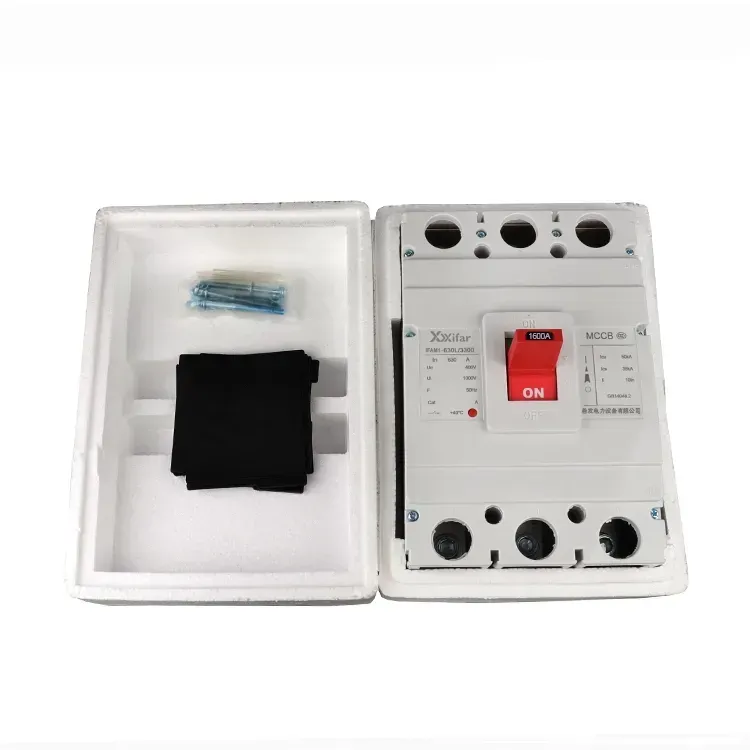

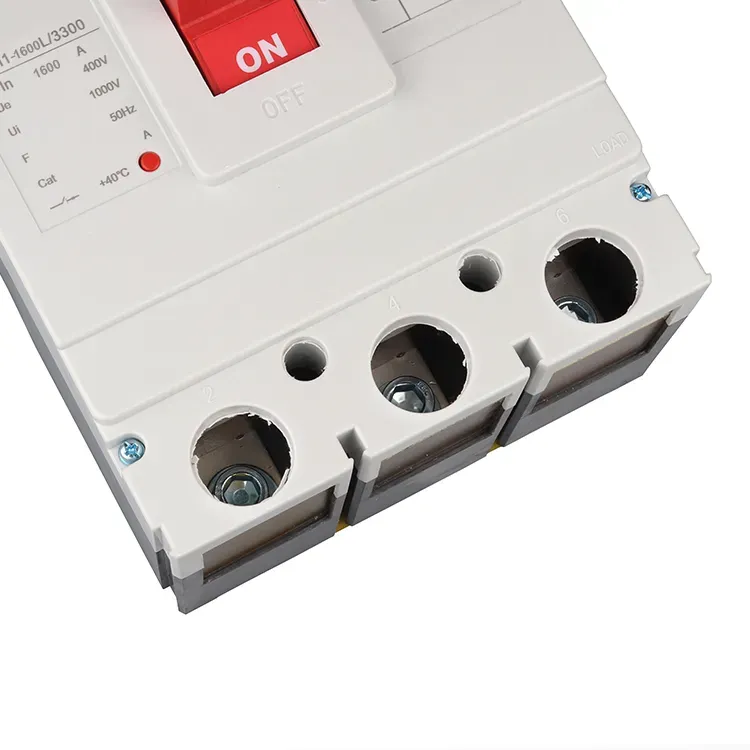

Mccb 1600 Amp 3 Tiang dengan Kontak Tambahan

WenZhou XiFa Electric Power Equipment Co., Ltd adalah pabrik berpengalaman yang memproduksi dan memasok mccb 1600 amp 3 tiang dengan kontak tambahan, yang mana Kapasitas Pemutusan Sirkuit Pendek Layanan dapat mencapai 50kA, yang masih dapat memberikan perlindungan yang tepat, tanpa salah menilai atau menolak tindakan apa pun di bawah arus kerja yang besar. Kontak tambahan memungkinkan pemutus sirkuit kotak cetakan mccb 1600 amp 3 kutub memiliki fungsi kontrol yang saling mengunci untuk menghindari kesalahan pengoperasian, sementara itu menawarkan indikator status ke papan distribusi.

mengirimkan permintaan

Deskripsi Produk

Mccb 3 kutub 1600 amp dengan parameter kontak bantu:

Nilai Bingkai Saat Ini	1600
Jumlah Polandia	3 tiang; 3P; 3 fase
Dinilai Bekerja Saat Ini	1000A; 1250A; 1600A
Frekuensi	60Hz atau 50Hz
Kapasitas Pemutusan Arus Pendek Terbaik	50 kA /70 kA
Kapasitas Pemutusan Hubungan Pendek Servis	35 kA /50 kA
Nilai Tegangan Kerja	400V; 690 V
Tegangan Isolasi Terukur	800V; 1000V
Kehidupan Pelayanan Mekanik	10.000 kali
Kehidupan Pelayanan Listrik	2000 kali
Jarak busur	≤100 mm

Size

Modus Produk	Tiang	Dimensi
Modus Produk	Tiang	L	L1	L2	W	W1	W2	H	H1
M1-63L	2	136	85	117	55	14	25	89	65
	3	136	85	117	78	14	25	89	65
	4	136	86	117	102	14	25	89	65
M1-63M	3	136	85	117	78	14	25	98	74
M1-63M	4	136	86	117	102	14	25	98	74
M1-125L	2	150	88.5	133.5	63	18	30.5	88.5	62
	3	150	88.5	133.5	92	18	30.5	88.5	62
	4	150	88.5	133.5	122	18	30.5	88.5	62
M1-125M	3	150	88.5	133.5	92	17	30.5	105	79
M1-125M	4	150	88.5	133.5	122	17	30.5	105	79
M1-250L	2	165	102	144	74	23	35.5	110	81
	3	165	102	144	107	23	35.5	110	81
	4	165	102	144	142	23	35.5	110	81
M1-250M	3	165	102	144	107	23	35.5	126	99
M1-250M	4	165	102	144	142	23	35.5	126	99
M1-400	3	257	174	225	150	30	48	153	98
M1-400	4	257	174	225	198	30	48	153	98
M1-630	3	270	185	237	180	44	58	160	104
M1-630	4	270	185	237	240	44	58	160	104
M1-800	3	280	205	243	210	46	70.5	155	110
M1-800	4	280	205	243	280	46	70.5	155	110
M1-1250	3	470	265	330	210	46	70	191	137
M1-1250	4	470	265	330	280	46	70	191	137
M1-1600	3	470	265	330	280	46	70	191	137

1600 amp 3 kutub mccb dengan kontak tambahan pengenalan:

Pemutus sirkuit MCCB 1600 amp 3 kutub dengan kontak bantu dirancang untuk secara otomatis memutus arus dalam sistem distribusi tegangan rendah. Ketika terjadi kelebihan beban atau korsleting, catu daya akan terputus dan terisolasi.

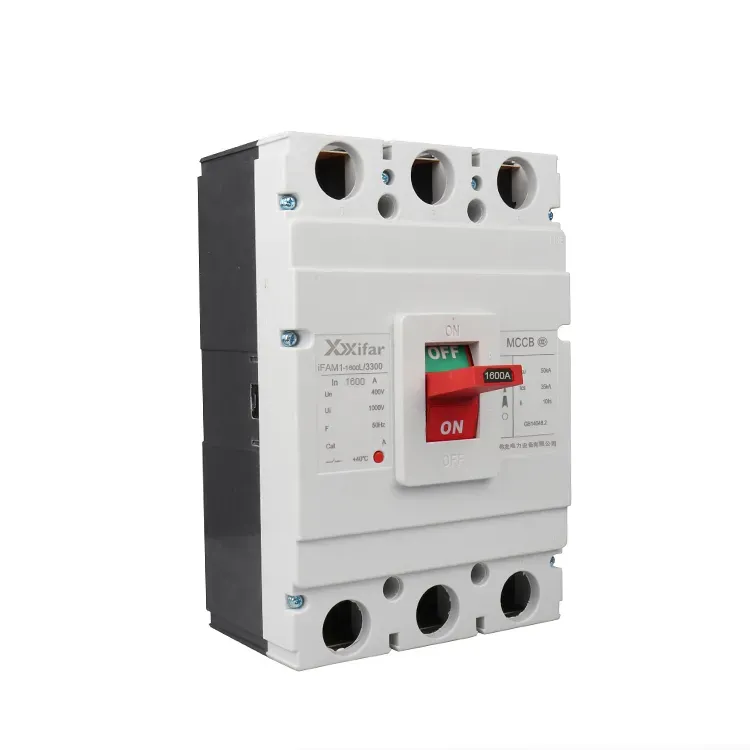

1600 Amp 3 Pole Mccb With Auxiliary Contacts

Mccb 3 kutub 1600 amp dengan kontak bantu menggunakan wadah insulasi yang dibentuk untuk memisahkan konduktor aktif dari bagian logam yang diarde. Di dalam perangkat, perlindungan terutama dicapai melalui mekanisme termal dan magnetik. Dalam kondisi kelebihan beban, elemen bimetal di unit termal memanas dan membengkok ketika arus melebihi batas pengenal. Gerakan ini mengaktifkan mekanisme tersandung, yang menyebabkan pegangan mccb 3 kutub 1600 amp dengan kontak bantu beralih ke posisi mati dan memutus sirkuit. Untuk hubung singkat, lonjakan arus yang tiba-tiba menghasilkan medan magnet yang kuat pada kumparan mccb 3 kutub 1600 amp dengan kontak bantu. Ketika gaya elektromagnetik mengalahkan gaya pegas inti, inti yang bergerak ditarik masuk, menggerakkan trip bar dan langsung membuka pemutus, sehingga memberikan perlindungan hubung singkat.

Dalam pengertian yang lebih luas, pemutus sirkuit berinsulasi udara mencakup pemutus sirkuit udara ACB, pemutus sirkuit kotak cetakan (MCB), dan MCB pemutus sirkuit miniatur. MCCB pemutus sirkuit berbentuk kotak biasanya dilengkapi dengan tiga terminal untuk daya tiga fasa, dengan tegangan kerja sekitar 380 V, sehingga cocok untuk sistem distribusi industri dan perlindungan motor, yang arus kerjanya lebih besar daripada kebutuhan perumahan, seperti mccb 3 kutub 1600 amp dengan kontak bantu. Sebaliknya, pemutus sirkuit mini umumnya dirancang untuk daya satu fasa, dengan tegangan kerja sekitar 220 V dan arus kerja relatif lebih rendah daripada pemutus sirkuit MCCB cetakan 3 kutub dengan kontak bantu. Pemutus sirkuit miniatur digunakan dalam membangun sistem distribusi terminal. Karena alasan ini, pemutus sirkuit kotak cetakan MCCB 1600 amp 3 kutub standar tidak ditujukan untuk penggunaan di rumah pada umumnya.
