Pemutus Ckt Vakum Listrik 11kv Vcb

Untuk menghasilkan pemutus ckt vakum listrik 11kv vcb yang andal, Wenzhou XiFa Electric Power Equipment Co., Ltd menyediakan berbagai layanan penyesuaian kepada klien. Perusahaan tidak hanya menyediakan layanan OEM seperti mencetak logo klien pada pemutus ckt vakum listrik 11kv vcb dan paketnya. Selain itu, spesifikasi teknisnya juga dapat disesuaikan seperti relai unbervoltase, relai beban berlebih dapat diintegrasikan ke dalam pemutus ckt vakum listrik 11kv vcb. Dan arus rele beban lebih mempunyai pilihan 3,5 A atau 5 A. Sementara itu, pemutus ckt vakum listrik vcb 11kv juga bisa bertipe stasioner atau tipe troli agar cocok diintegrasikan ke dalam panel listrik.

mengirimkan permintaan

Deskripsi Produk

Pemutus ckt vakum listrik 11kv vcb dirancang untuk digunakan dalam sistem tenaga 12kV sebagai perangkat perlindungan dan kontrol untuk peralatan jaringan listrik serta fasilitas tenaga industri dan pertambangan. Ini dapat dipasang di switchgear seperti panel listrik seri KYN28, HXGN, dan GG-1A, dan cocok untuk aplikasi yang memerlukan pengoperasian sering.

Tipe instalasi pemutus ckt vakum elektrik 11kv vcb yang tersedia antara lain tipe troli (gerobak tangan), tipe stasioner, tipe pemasangan samping, dan tipe magnet permanen. Menurut struktur insulasi, ia ditawarkan dalam tipe standar, tipe silinder berinsulasi, dan tipe tiang resin cor. Unit tambahan yang kompatibel dari pemutus ckt vakum listrik 11kv vcb termasuk truk isolasi, truk troli sekering, dan truk troli transformator tegangan.

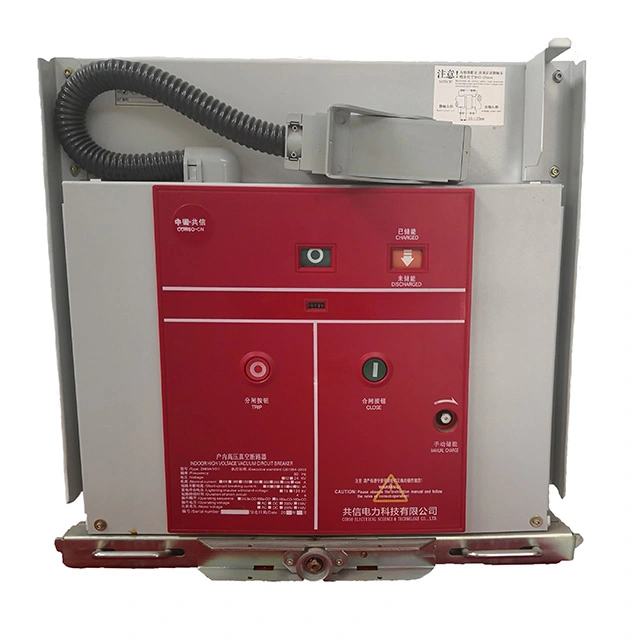

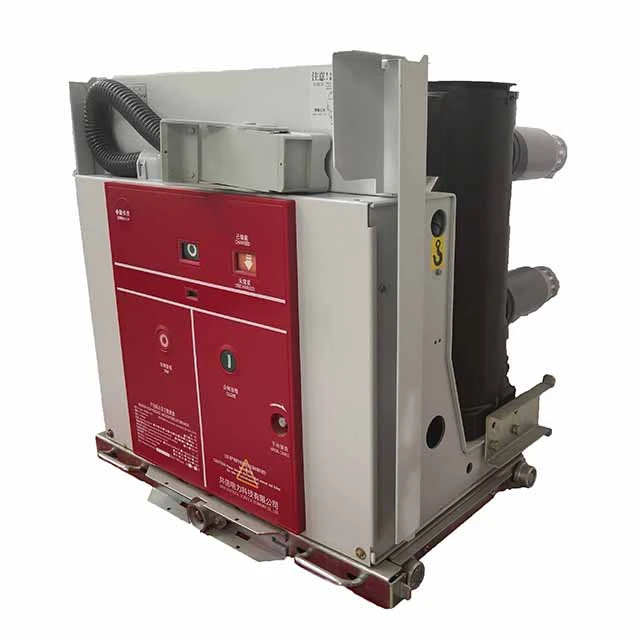

11kv Vcb Electrical Vacuum Ckt Breaker

Fitur utamanya dapat ditampilkan seperti di bawah ini:

Struktur: Pemutus vakum dan sirkuit konduktif utama dikemas dalam resin epoksi, memberikan ketahanan yang sangat baik terhadap getaran, debu, kelembapan, dan polusi. Desain ini secara signifikan meningkatkan keandalan dan memperpanjang masa pakai di lingkungan yang keras.

Vacuum Interrupter: Memberikan kinerja pemadaman busur listrik yang kuat dan kemampuan interupsi, memastikan kapasitas pemutusan arus pendek yang tinggi (hingga 40kA) dan ketahanan listrik yang stabil.

Mekanisme Pengoperasian: Dirancang sebagai unit terintegrasi dengan badan pemutus sirkuit, dapat dikonfigurasi secara fleksibel untuk pemasangan tetap, troli (kereta tangan), atau pemasangan di samping, untuk memenuhi persyaratan sistem switchgear yang berbeda.

Fungsi Perlindungan: Perlindungan terpadu terhadap kelebihan beban, korsleting, dan tegangan rendah, memastikan pengoperasian sistem tenaga yang aman dan andal.

Daya Tahan Mekanis: lebih dari 10.000 operasi.

11kv Vcb Electrical Vacuum Ckt Breaker

Parameter Teknis

Maks. Tegangan Kerja (kV)	12
Tegangan Operasi (V)	AC 220/110DC 220/110
Frekuensi Terukur (Hz)	50
Nilai Toleransi Tegangan Impuls Pencahayaan (kV)	75
1 menit Tegangan Frekuensi Daya (kV)	42
Nilai Arus Pemutusan Hubungan Pendek (kA)	25	31.5	40
Nilai Saat Ini (A)	630	630/1250	1250/1600
	1250	1600/2000	2000/2500
	1600	2500/3150/4000	3150/4000
Kehidupan Mekanik (kali)	10.000 atau 20.000
Kecepatan Penutupan Rata-rata (m/s)	0,5 hingga 0,8
Kecepatan Tersandung Rata-rata (m/s)	0,9 hingga 1,2
Nilai Waktu Pemutusan Hubungan Pendek (kali)	30
Waktu Penutupan (md)	35 hingga 70
Waktu Tersandung (ms)	20 hingga 50
