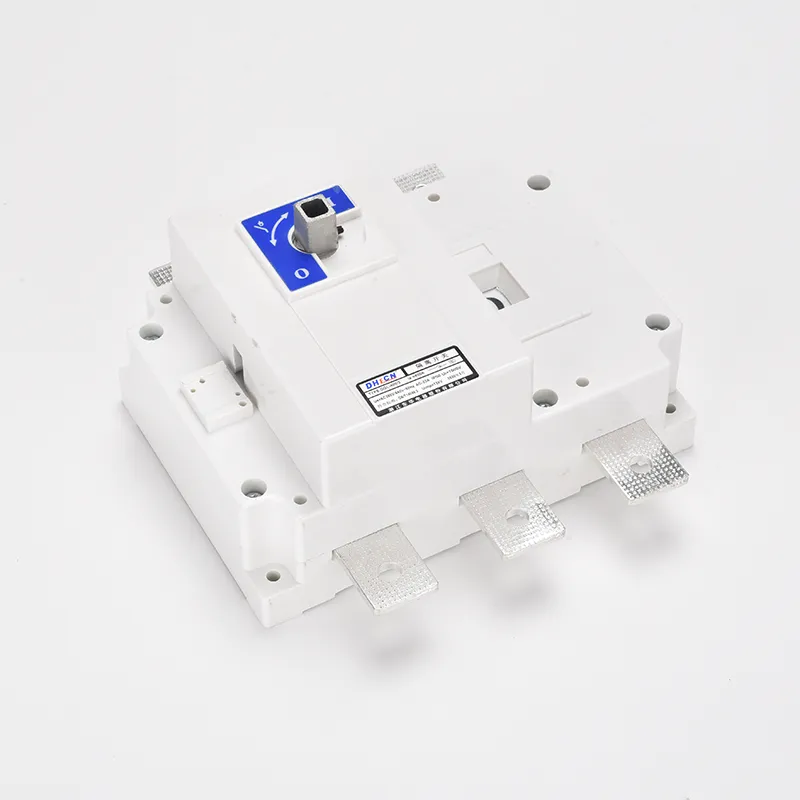

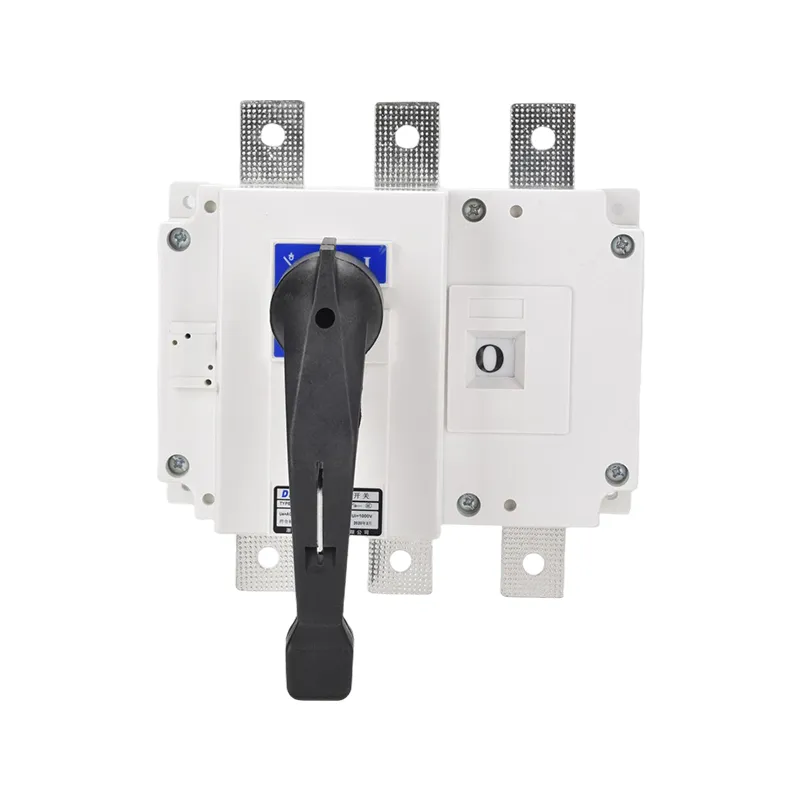

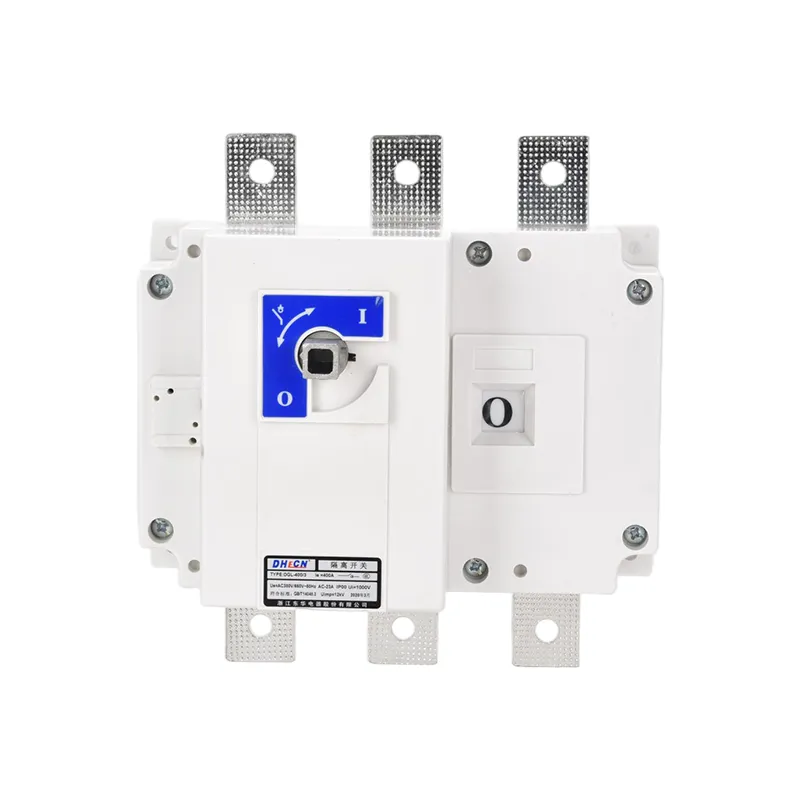

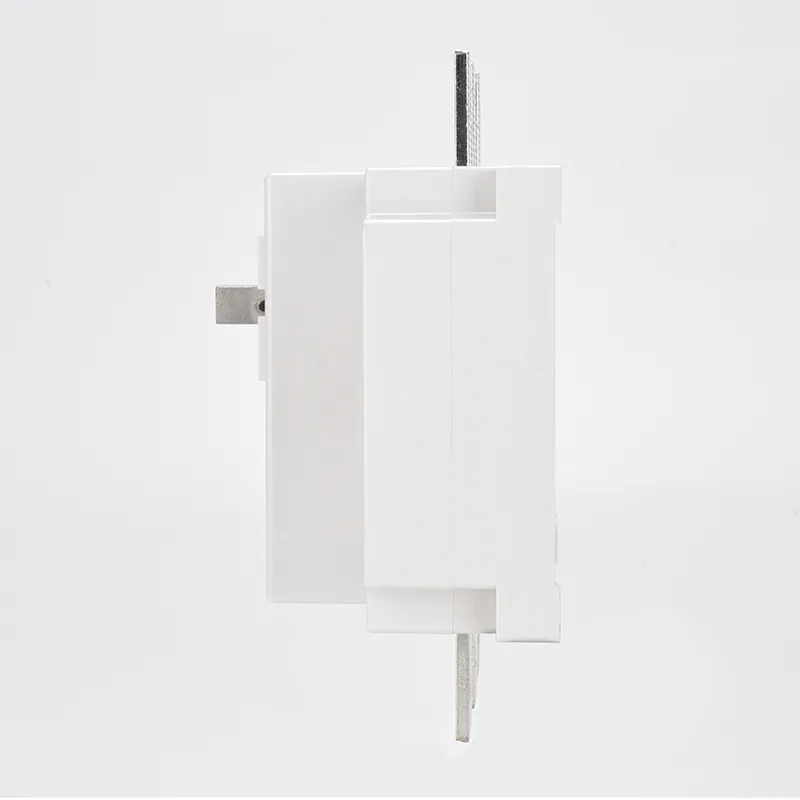

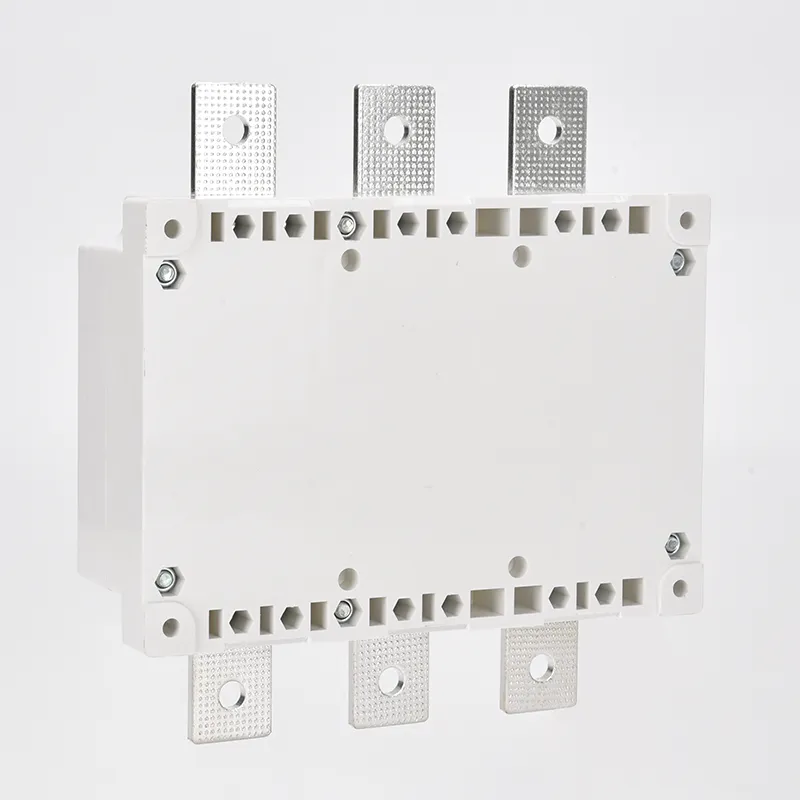

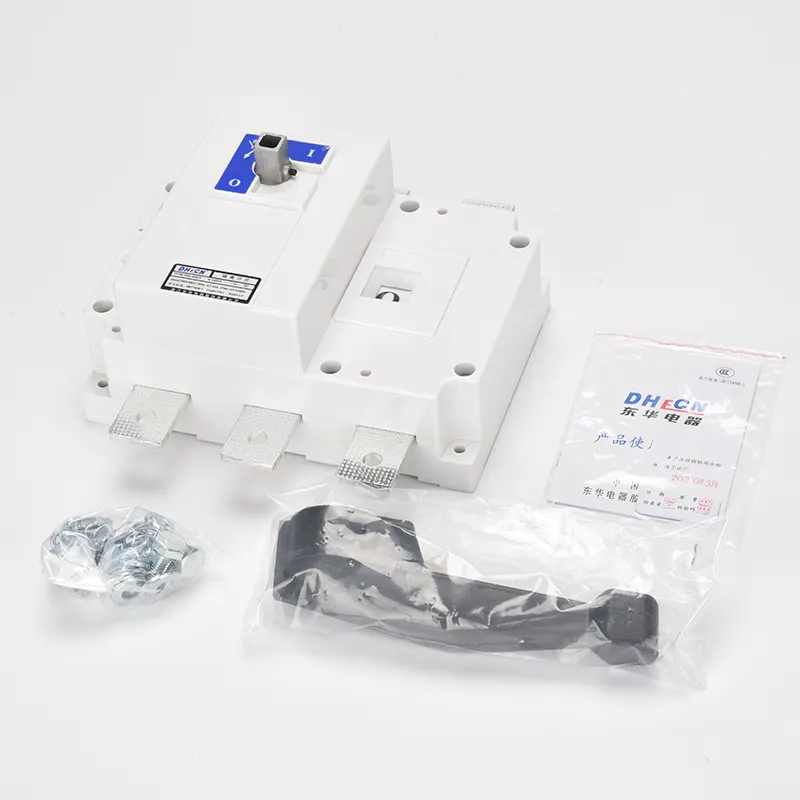

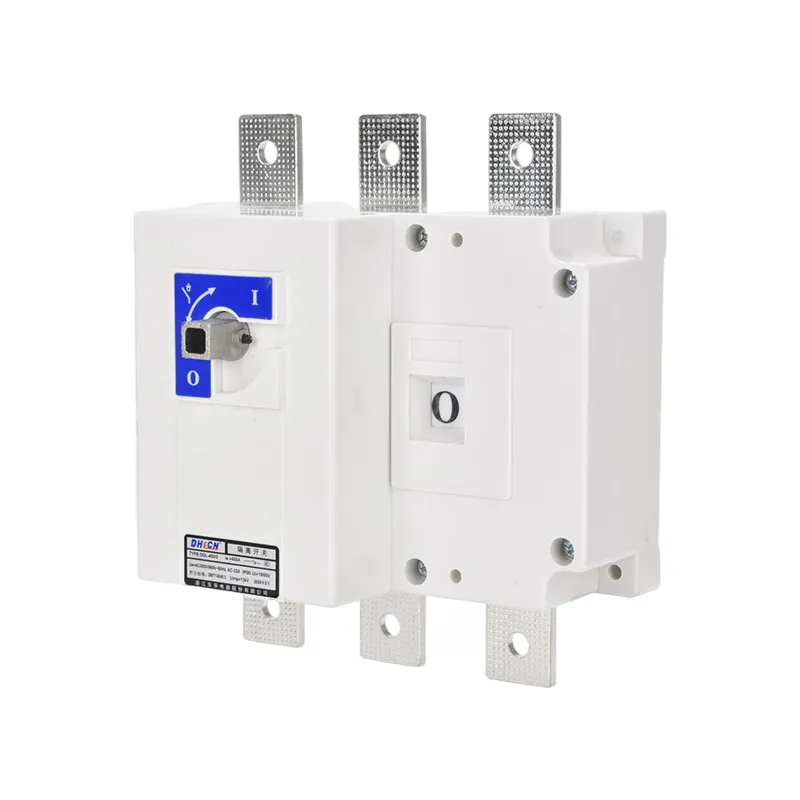

Sakelar Isolator 3 Fasa 100 Amp 100a

Saklar isolator 3 fasa 100 amp 100A merupakan perangkat switching yang dirancang untuk sistem AC tiga fasa. Hal ini terutama digunakan untuk isolasi sirkuit dan untuk membuat atau memutus sirkuit dalam kondisi tanpa beban.

Fungsi Inti

1. Isolasi Sirkuit: Menghubungkan atau memutus sirkuit dengan aman dalam kondisi tanpa beban, untuk memastikan pemeliharaan yang aman.

2. Penyesuaian Operasional: Bekerja dalam koordinasi dengan pemutus sirkuit untuk mengubah status pengoperasian peralatan.

3.Operasi Tanpa Beban: Memungkinkan peralihan jalur tanpa beban atau trafo tanpa beban masuk dan keluar dari layanan.

4.Titik Istirahat yang Terlihat: Memberikan titik pemutusan yang jelas, untuk memudahkan pemeriksaan dan pemeliharaan.

Fitur Teknis

1. Struktur yang Dioptimalkan: Sakelar isolator 3 fase 100 amp 100a mengadopsi mekanisme operasi tunggal. Kontak bergerak melengkung dan kontak tetap beroperasi secara serempak, untuk memastikan peralihan ketiga fase secara bersamaan. Hal ini mengurangi penyimpangan perjalanan kontak dan meningkatkan keandalan.

2. Kemudahan Pemasangan dan Perawatan: Desain kompak saklar isolator 3 fase 100 amp 100a memungkinkan pemasangan yang mudah dan menjaga biaya perawatan tetap rendah.

Parameter Produk:

l (A)	125A	160A	200A	250A	315A	400A	500A	630A	1000A	1250A	1600A	2000A	2500A	3150A	4000A
UI(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Kekuatan dielektrik (V)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Arus Kerja le(A)
400VAC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400VAC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400V AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750V AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750VAC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750V AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220VDC21	125	160	200	250	315	400	500	630
220VDC22	125	160	200	250	315	400	400	500
220VDC23	125	125	160	200
440VDC21	100	125	160	200	315	400	400	500
440VDC22	100	125	160	200	315	400	400	500
440VDC23	100	125	160	200
Tenaga Motor (KW)
400V	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750V	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms,0,1S/1,0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Kapasitas Pembuatan dan Pemutusan
lcn(A Rms) AC23B 400V	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm(A Rms) AC23B 400V	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm(Nilai Puncak KA)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Kehidupan Mekanik (kali)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Kehidupan Listrik (kali)
Ue=660V Nilai Arus le
COS∮＝0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮＝0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮＝0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Berat (kg)
3 tiang	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 tiang	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Torsi Operasi (Nm)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

Jenis	Ukuran Bingkai dan Ukuran Pemasangan
GL-125～630A	A	B	C	D	D1	E	φL	J	J1	K	N	P	R	S	T	U	φX	Y	F	H
125A-160A/3	140	135	125	27	92	73	6	120	120	65	85	36	20	25	4	115	9	25	59	10
125A-160A/4	170	135	125	27	92	73	6	150	150	65	85	36	20	25	4	115	9	25	59	10
200A-250A/3	180	170	138	35	98	86	6	160	160	90	115	50	25	30	4	140	11	25	76	15
200A-250A/4	230	170	138	35	98	86	6	210	210	90	115	50	25	30	4	140	11	25	76	15
315A-400A/3	230	240	165	50	135	110	7	210	210	140	145	65	32	40	5	206	11	37	94	20
315A-400A/4	290	240	165	50	135	110	7	275	275	140	145	65	32	40	5	206	11	37	94	20
500A-630A/3	230	260	165	50	135	110	7	210	210	140	145	65	40	50	6	220	13	37	94	20
500A-630A/4	290	260	165	50	135	110	7	275	275	140	145	65	40	50	6	220	13	37	94	20

Jenis	Ukuran
GL-125～630A	I	M	Z	W	Q
125A	55	5.5	85	190	218
160A	55	5.5	85	190	218
200A	55	5.5	85	190	218
250A	55	5.5	85	190	218
315A	60	6.5	130	240	270
400A	60	6.5	130	240	270
500A	60	6.5	130	240	270
630A	60	6.5	130	240	270

Jenis	Ukuran Bingkai dan Ukuran Pemasangan
GL-1000～4000A	A	B	J	J1	N	R	S	T	Y
1000-1250A/3	378	312	355	355	186	60	56	8	48
1000-1250A/4	492	312	470	470	248	60	56	8	48
1600A/3	378	338	355	355	186	80	69	8	49
1600A/4	492	338	470	470	248	80	69	10	49
2000-2500A/3	378	455	355	355	186	80	127	10	78.5
2000-2500A/4	492	455	470	470	248	80	127	10	78.5
3150-4000A/3	378	514	355	355	186	120	157	12	78.5
3150-4000A/4	492	514	470	470	248	120	157	12	78.5

Pertanyaan Umum Produk:

Q: Apakah saklar isolator 3 fasa 100 amp 100a dapat dioperasikan dengan beban?
A: Tidak. Sakelar isolator 3 fasa 100 amp 100A dimaksudkan untuk digunakan dalam kondisi tanpa beban. Ini tidak boleh digunakan untuk membuat atau memutus sirkuit yang mengalirkan arus operasi normal. Untuk peralihan beban, pemutus arus atau saklar pemutus beban harus digunakan.
Q: Bahan apa saja yang biasa digunakan pada saklar isolator 3 fasa 100 amp 100A?
J: Sakelar isolator 3 fase 100 amp berkualitas tinggi umumnya dilengkapi rumah termoplastik/logam tahan api atau diperkuat, kontak tembaga berlapis tembaga atau perak untuk resistansi dan daya tahan rendah, dan mekanisme pengoperasian baja atau paduan yang kuat. Ini memastikan masa pakai yang lama dan pengoperasian yang andal.
Q: Apa perbedaan saklar isolator 3 fasa 100 amp 100a dengan pemutus arus 3 fasa 100 amp?
J: Pemutus arus 3 fasa 100 amp dapat memutus arus beban dan arus gangguan, sedangkan saklar isolator 3 fasa 100 amp hanya menyediakan pemutusan dalam kondisi tanpa beban. Peran 100 amp 3 fase adalah untuk menjamin pemisahan yang terlihat dan andal demi keselamatan, sementara fungsi perlindungan tetap pada sekering atau pemutus.
